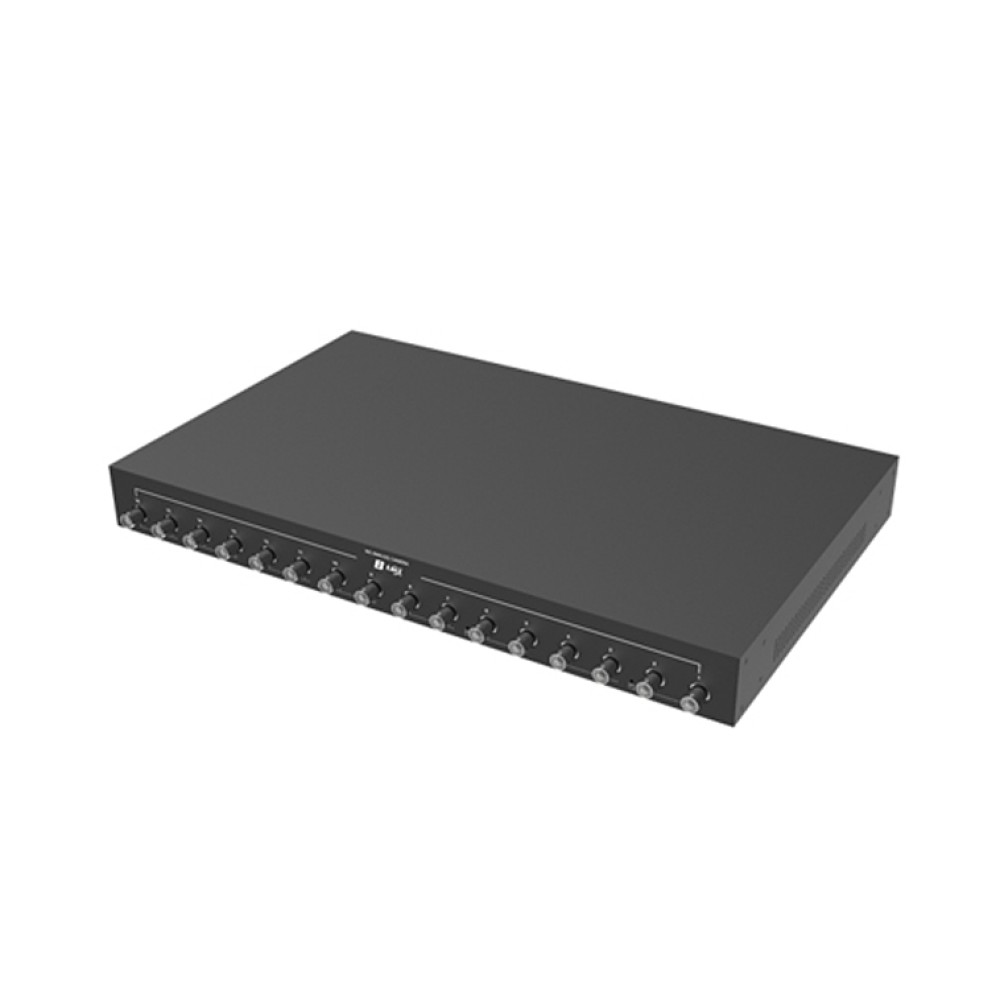

ECP-9516R
Ethernet ＆ PoE over Coax Receiver イーサネットエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1:1から最大1:15までのマルチ接続が可能
(BTE-01 BNC － RJ45変換アダプタを使用すると、UTPケーブルで最大1000m延長可能) - 帯域幅：360Mbps (VDSL方式と異なり帯域幅が数倍広い)
- 総距離：300mまでのデータ (映像) 伝送可能
- PoE：最大15W
- 同軸/UTP上にTx/Rxを複数接続
- 複数接続が容易なBNC受信ポート×16
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
ECP-95シリーズは、同軸ケーブルを通してIPデータ (映像) とPoE電源を同時に供給するイーサネット&PoEエクステンダです。既設のCCTV同軸ケーブルをそのまま利用して誰でも簡単に設置できるため、アナログCCTVシステムからIPセキュリティカメラシステムに移行する際に費用と作業時間を削減することができます。また、同軸ケーブルだけでなくCat5e (または それ以上) およびツイストペア電話ケーブルを使用することが可能です。
接続図
デイジーチェーン
| 同軸ラインインターフェース | |
| 規格 | イーサネットオーバー同軸 (EoC) アプリケーション ローデータレート360Mbps |
|---|---|
| コネクタ | 75Ω BNC(F) |
| イーサネットインターフェース | |
| PHY接続 | 10/100/1000Base-T オートディテクト、オートMDI-X |
| コネクタ | RJ45 |
| LED表示 | |
| イーサネット | 1-Data (Green) |
| EoC | 1-BNC Join (Green) |
| 電源 | 1PWR (Blue) |
| 暗号化 | |
| 暗号方式 | 128-bit AES |
| IGMP | |
| IGMPプロトコル | IGMP V1、2、3 |
| PoE | |
| 規格 | PoE+ (IEEE 802.3at) |
| 最大電力 | 最大250W (Extra PoE) |
| 電源 | |
| 入力電源電圧範囲 | AC100V～240V (50Hz/60Hz) |
| 認可 | |
| 認証 | FCC、CE、KC |
| サージ保護 | IEC61000-4-5 4kV (1.2/50us)、2kA (8/20us) |
| メカニカル | |
| 重さ | 3.7kg |
| サイズ (WxLxH) | 430×280×45 mm |
| 環境 | |
| 動作温度範囲 | -20℃～60℃ |
| 湿度範囲 | 10%～90% |
| 保管温度範囲 | -30℃～80℃ |
| 距離 | |
| 5C-HFBT | 最大300m |
| 5C-2V | 最大300m |
| 3C-2V | 最大300m |
| ECP-9516R | Ethernet & PoE over Coax Receiver イーサネットエクステンダ |
|---|
