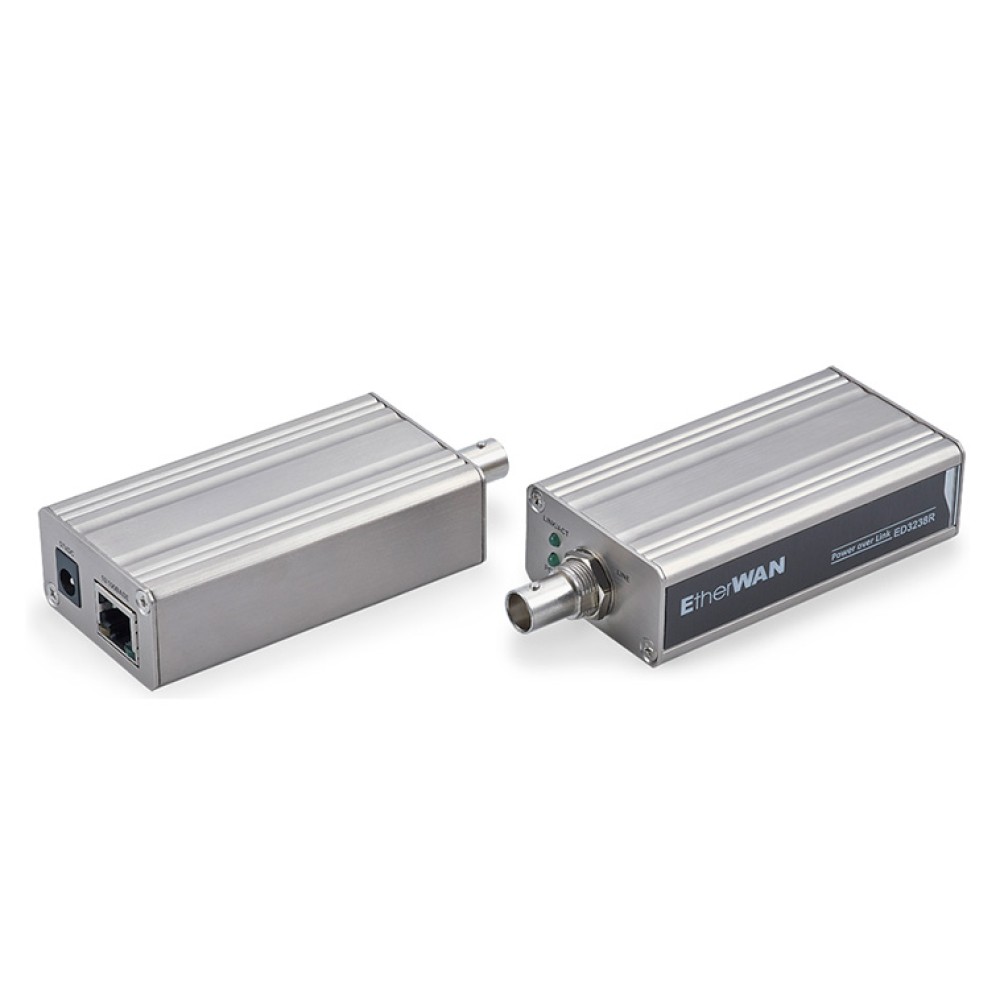

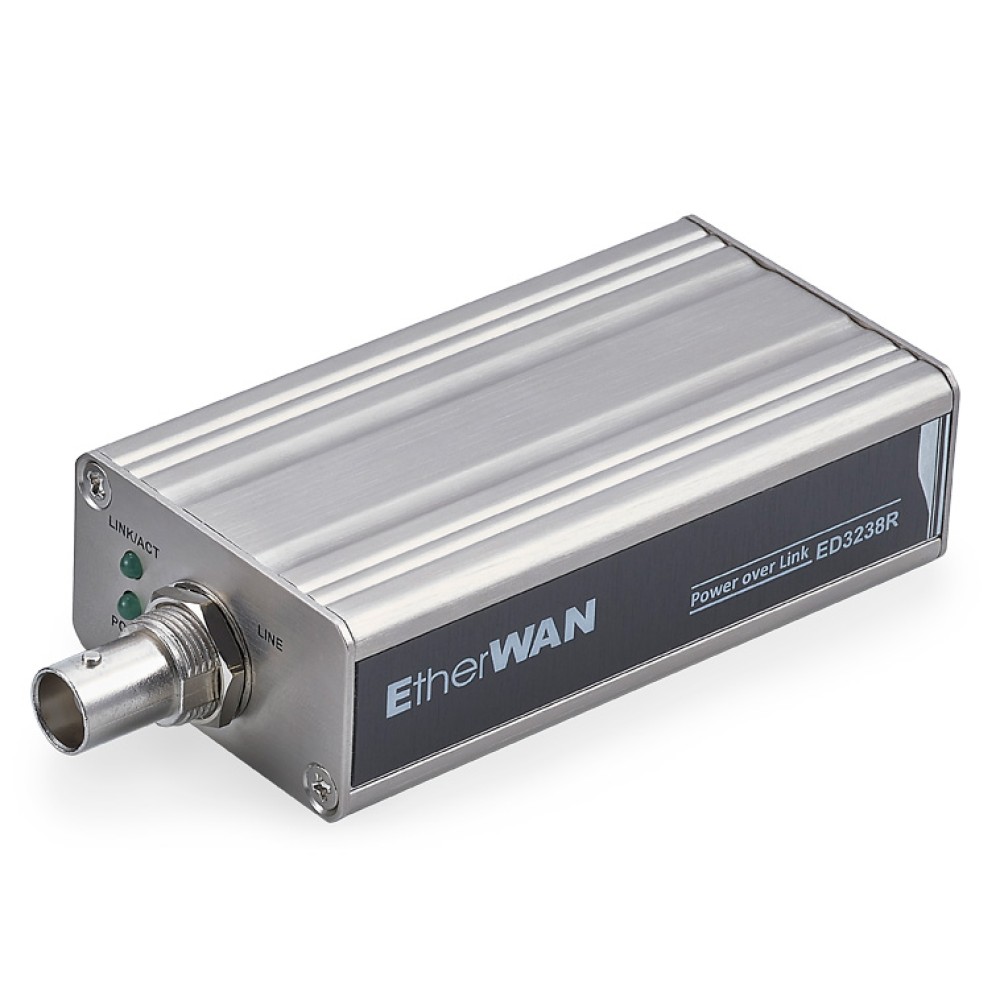

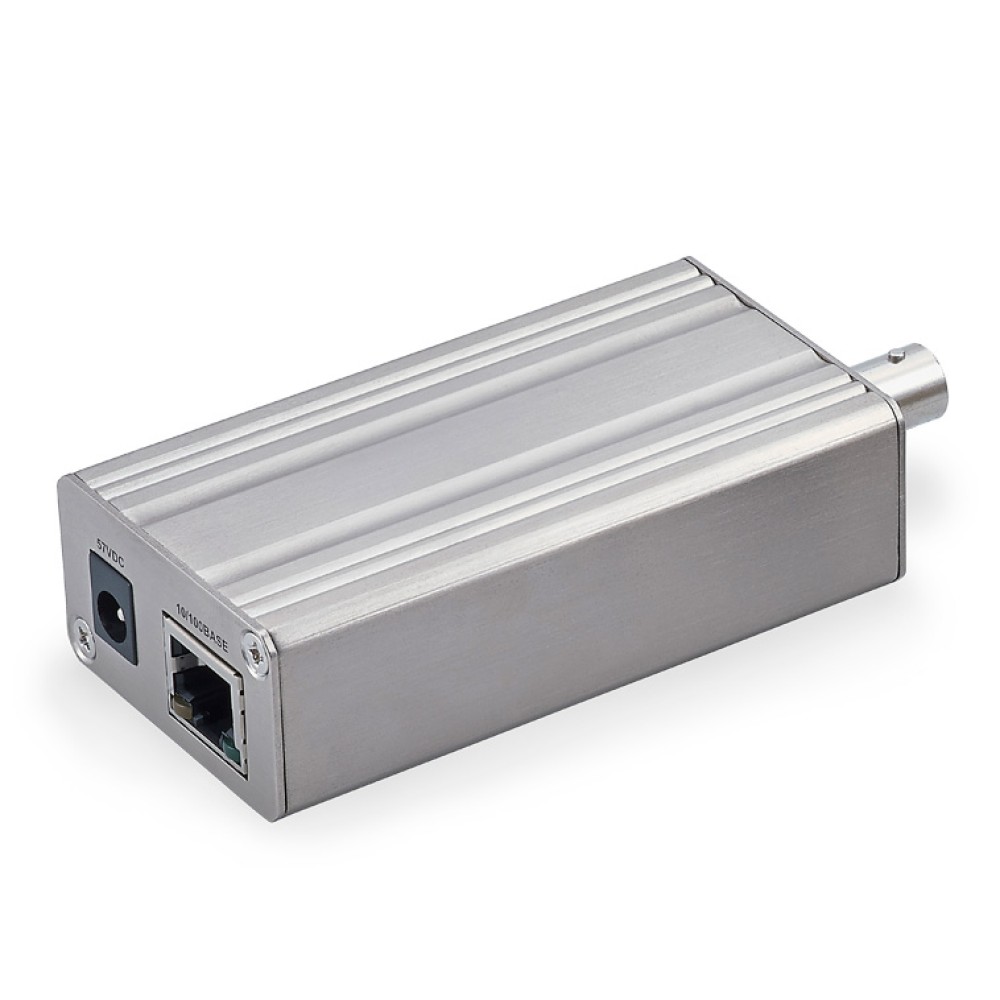

ED3238
既存の同軸ケーブルを使用可能な産業用堅牢タイプ10/100Base-TX PoL/PoEイーサネットエクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
Power over Link™ により最大180m延長
30m (最小) または 180m (最大) の距離に対して同軸ケーブルを介して受信側に15.4Wの電力で100Mbpsの帯域幅を供給
最大100Mbpsの高速伝送データレートによるイーサネット延長ソリューション
100 Mbpsのデータレートで最大180mの伝送距離を実現
IEEE802.3atデバイスから電源供給
ED3238のトランスミッタ側は、IEEE802.3at PoE/PSEデバイス または 57 VDCアダプタのどちらからにより電源供給
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
イーサネットエクステンダ『ED3238』は、既存のアナログ監視カメラで使用されている75Ωの同軸ケーブルを介して、PoE電源供給とイーサネット通信の両方を提供するEtherWAN独自のPower over Link™ (PoL™) 技術を導入しています。ED3238 PoLソリューションは、トランスミッタとレシーバとを組み合わせた構成により、リモートのPoE受電機器 (PD) に信頼性の高い通信と電力を提供します。同軸ケーブルを使用し、リモートコネクティビティと電源供給を必要とする場合、AC/DC電源に接続されたED3238トランシーバは、15Wの電力で100Mbpsの帯域幅をED3238レシーバに提供します。ED3238レシーバは、IPカメラ、ワイヤレスアクセスポイント、緊急用インターカムまたはVoIP電話といったリモートPoEデバイスに電源を供給します。ED3238は、過酷な環境下での信頼性の高いコネクションを確保するためにUL60950-1/IEC60950-1規格および衝撃や振動に対するIEC60068規格に準拠しています。
ビデオ
| テクノロジ | ||||||||||||||||||||||||||||||||||||||||||||||
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3af PoE/PSE | |||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| フォワード および フィルタリングレート | 1,488,100pps (1,000Mbps) | |||||||||||||||||||||||||||||||||||||||||||||
| プロセッシングタイプ | IEEE802.3x 全2重フロー制御 オートネゴシエーション オートMDI/MDIX | |||||||||||||||||||||||||||||||||||||||||||||
| 電源 | ||||||||||||||||||||||||||||||||||||||||||||||
| 入力電圧 | 57VDC (DCジャック) ED3238T PoE/PDポート：50VDC～57VDC | |||||||||||||||||||||||||||||||||||||||||||||
| 消費電力 | デバイス：Max. 6W PoEパワーバジェット：15.4W max. (電源入力に依存) | |||||||||||||||||||||||||||||||||||||||||||||
| 入力電圧 出力電力 |
|
|||||||||||||||||||||||||||||||||||||||||||||
| メカニカル | ||||||||||||||||||||||||||||||||||||||||||||||
| 筐体 | アルミケース IP30 | |||||||||||||||||||||||||||||||||||||||||||||
| サイズ | 46mm (W) × 98mm (D) × 25mm (H) 80.3mm | |||||||||||||||||||||||||||||||||||||||||||||
| 重量 | 100g | |||||||||||||||||||||||||||||||||||||||||||||
| 設置 | パネル または ラックマウンティング | |||||||||||||||||||||||||||||||||||||||||||||
| インターフェース | ||||||||||||||||||||||||||||||||||||||||||||||
| イーサネットポート | ED3238T/R：1 × RJ-45ポート ED3238T/R：1 × PoE/PDポート スピード：10/100Mbps 距離：100m | |||||||||||||||||||||||||||||||||||||||||||||
| イーサネットエクステンダポート | ポート：1 75Ω BNCポート (Fタイプコネクタ) ケーブル：同軸ケーブル (5C2V / RG6/U) 距離： 250m RG-11 AWG 14 CCS同軸ケーブル 180m RG-6/U AWG18 CCS同軸ケーブル 120m RG-59 同軸ケーブル | |||||||||||||||||||||||||||||||||||||||||||||
| LED インジケータ | 電源：電源ステータス LINK/ACT：データ伝送 および 電源供給 PoE：PDステータス | |||||||||||||||||||||||||||||||||||||||||||||
| 環境 | ||||||||||||||||||||||||||||||||||||||||||||||
| 動作温度 | -10～50℃ | |||||||||||||||||||||||||||||||||||||||||||||
| 保管温度 | -20～70℃ | |||||||||||||||||||||||||||||||||||||||||||||
| 相対湿度 | 5～95% (結露なきこと) | |||||||||||||||||||||||||||||||||||||||||||||
| 認証 | ||||||||||||||||||||||||||||||||||||||||||||||
| ISO | ISO9001認定工場で製造 | |||||||||||||||||||||||||||||||||||||||||||||
| 安全 | UL60950-1 IEC60950-1 | |||||||||||||||||||||||||||||||||||||||||||||
| EMI | CE EN55022 EN55024 EN61000-3-2 EN61000-3-3 FCC Part 15B、Class A VCCI | |||||||||||||||||||||||||||||||||||||||||||||
| EMS | EN61000-6-2 EN61000-4-2 (ESD規格) EN61000-4-3 (Radiated RFI規格) EN61000-4-4 (バースト規格) EN61000-4-5 (サージ規格) EN61000-4-6 (Induced RFI規格) EN61000-4-8 (Magnetic Field規格) | |||||||||||||||||||||||||||||||||||||||||||||

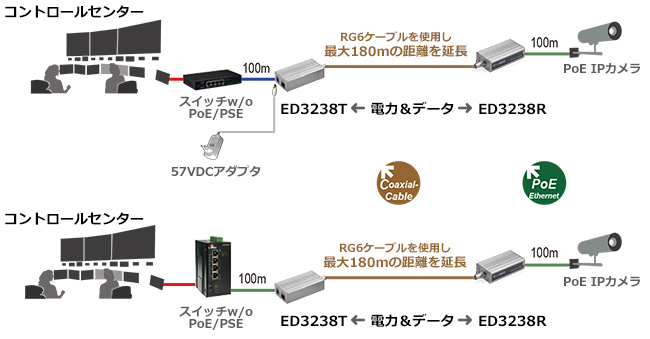

アプリケーション

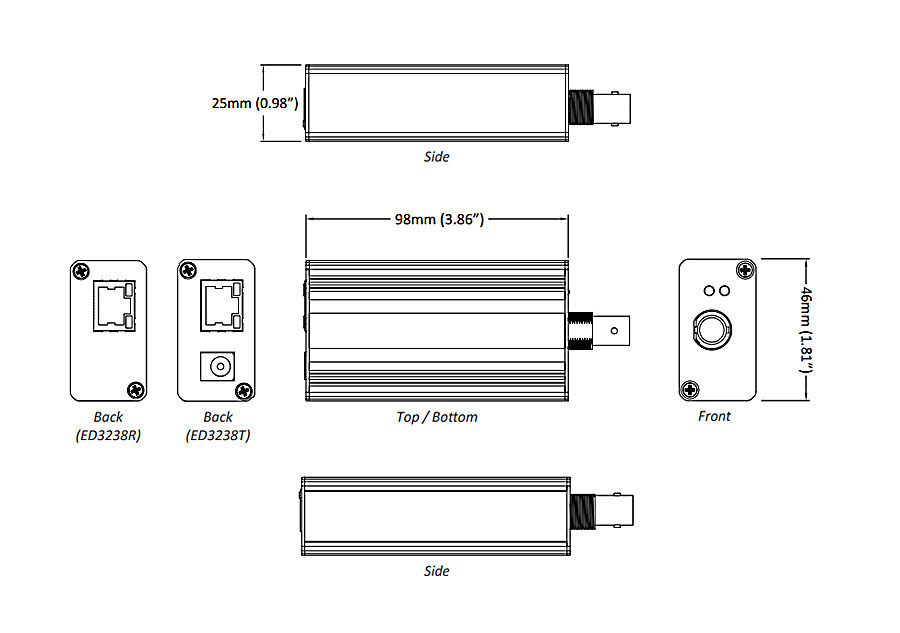

サイズ (単位=mm)
| ED3238-TRU | 既存の同軸ケーブルを使用可能なPoL/PoEイーサネットエクステンダ (1ED3238T、1ED3238R および USA type 57VDC電源アダプタを含む) | |
|---|---|---|
| ED3238-TRE | 既存の同軸ケーブルを使用可能なPoL/PoEイーサネットエクステンダ (1ED3238T、1ED3238R および Europe type 57VDC電源アダプタを含む) | |
| ED3238-TRX | 既存の同軸ケーブルを使用可能なPoL/PoEイーサネットエクステンダ (1ED3238T および 1ED3238Rを含む) |
