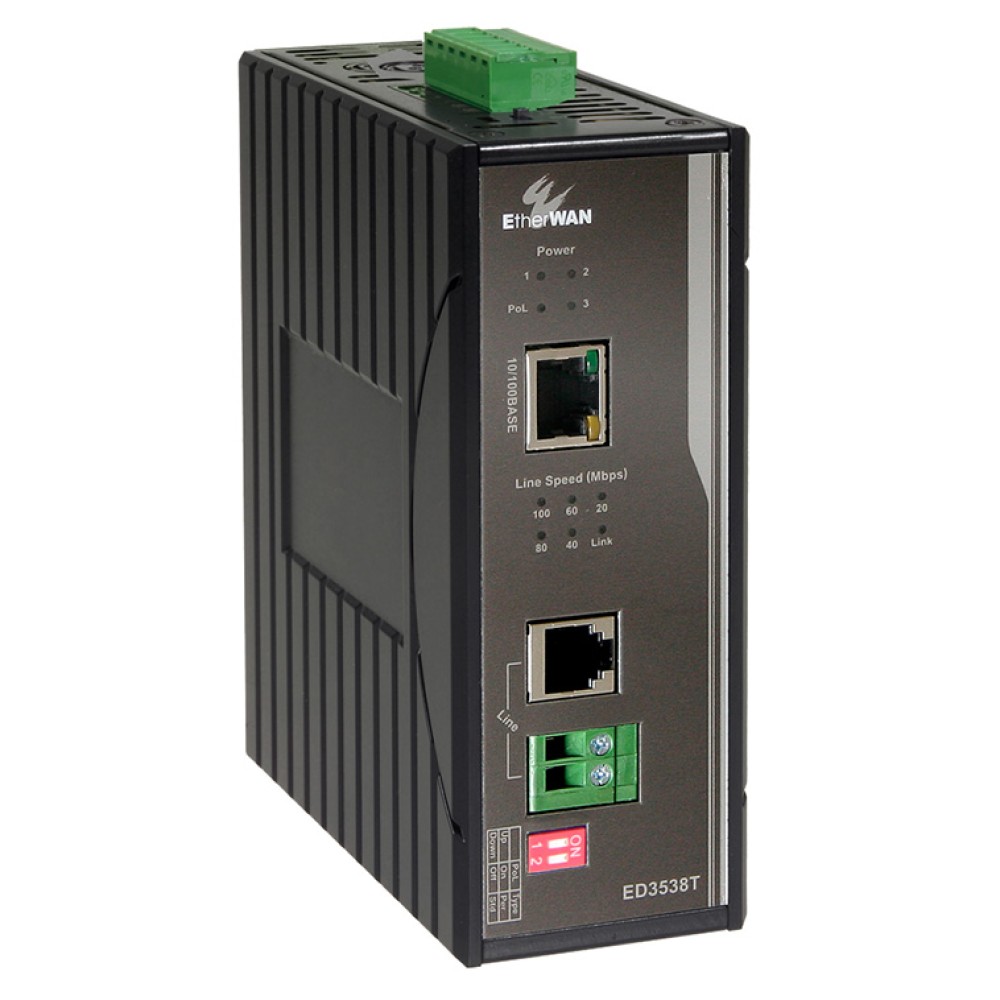

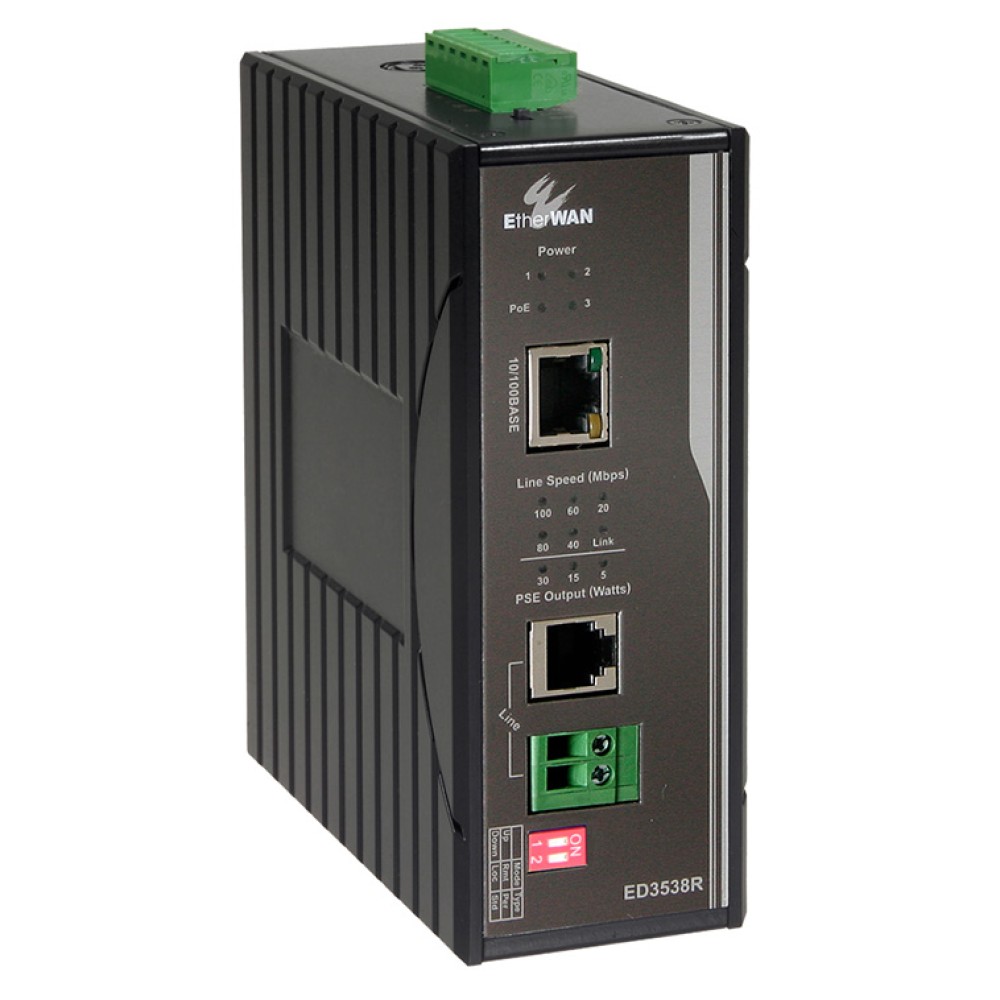

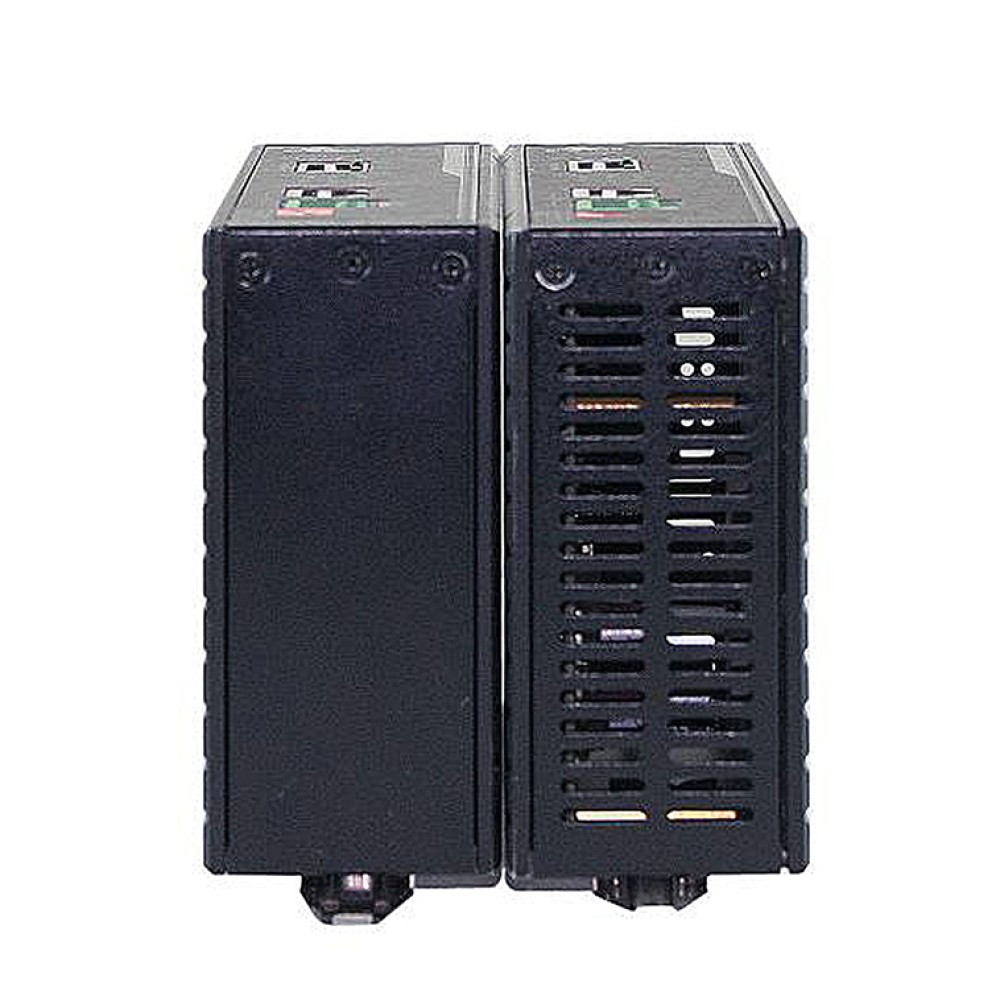

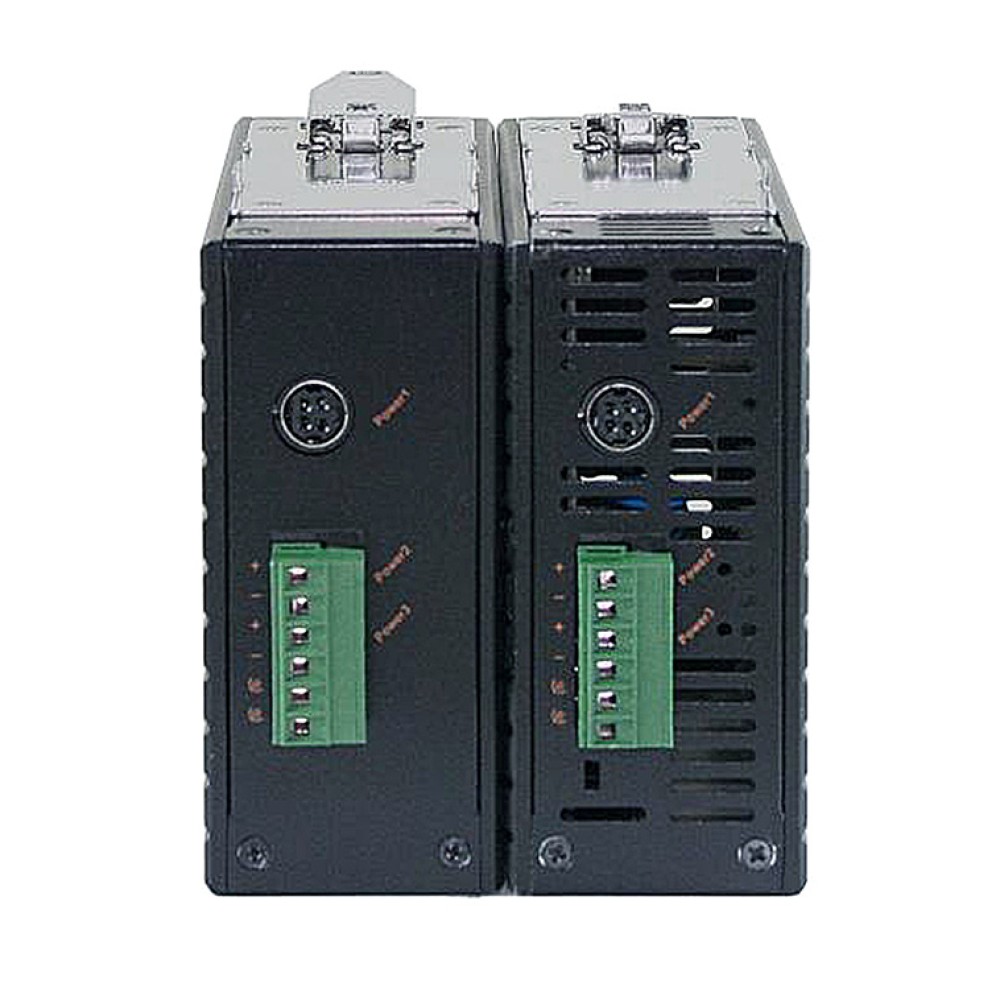

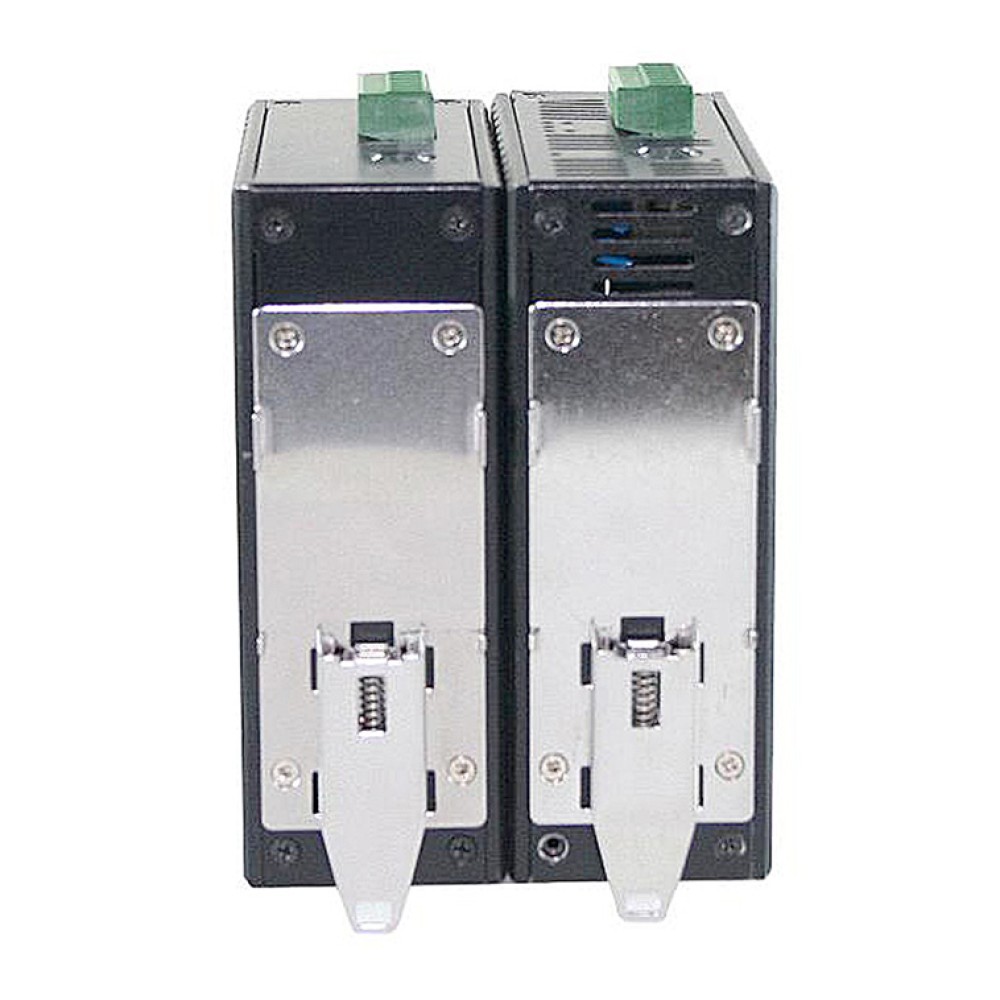

ED3538

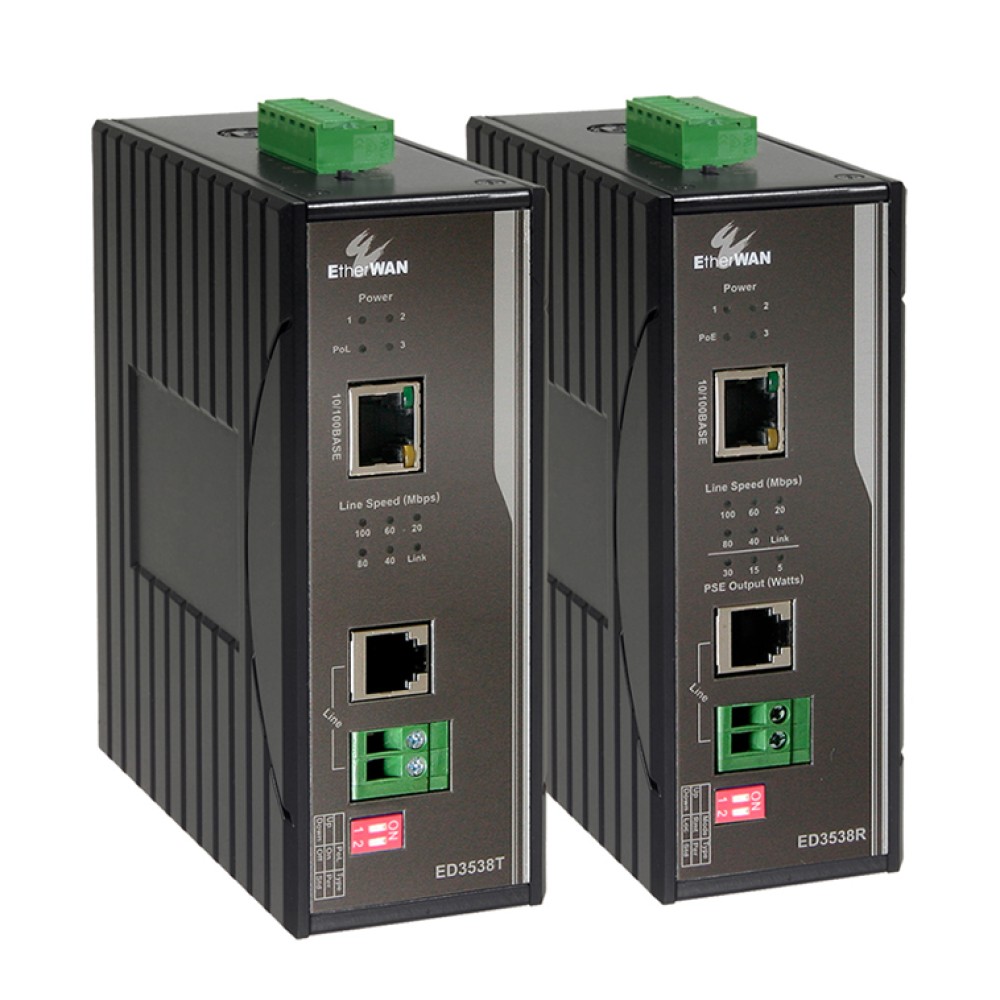

産業用10/100BASE-TX PoL/PoE 電話線イーサネットエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
Power over Link™ により最大1.2km延長
1200メートルのRJ11ケーブルで伝送した場合、5ワットの電力と帯域幅20Mbpsを供給
最大100Mbpsの高速伝送データレートによるイーサネット延長ソリューション
100Mbpsデータレートで最大300メートルの伝送距離
伝送スピードとPSE出力電力インジケータLED
伝送レートLED6個とPoE/PSE電源出力LED3個をフロントパネルに表示
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
産業用イーサネットエクステンダ・ED3538は、EtherWAN独自の技術Power over Link™ (PoL™) でPoE電力とデータを一本の電話線で伝送します。ED3538のPoLソリューションは送信側と受信側ペアで使用する事により信頼性の高い通信と電力をPoE装置に提供します。
既存ケーブルを用いて遠距離通信と送電を行う場合、ED3538の送信側をAC/DC電源で接続すれば30ワットの電源と帯域幅100Mbpsのデータを送信可能です。ED3538の受信側は遠隔PoE装置、例えばIPカメラ、無線装置、緊急電話、VoIP電話などに電力を供給します。
更に長距離かつ高電力が必要な場合、送受信端末双方を電源に接続すれば伝送距離を 2200メートルまで延長可能です。
ED3538はUL60950-1/IEC60950-1/EN61000-6-4/EN61000-6-2及び衝撃と振動対応のIEC60068に準拠しており、過酷な環境下でも製品の信頼性を確保します。
動画
| テクノロジ | |||||||||||||||||||||||||||||||||||||
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3x 全2重 および フロー制御 IEEE802.3af/at PoE/PSE | ||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| プロトコル | 上位層プロトコルに対して透過 | ||||||||||||||||||||||||||||||||||||
| プロセッシングタイプ | IEEE802.3x 全2重 および フロー制御 オートネゴシエーション機能 オートMDI/MDI-X機能 | ||||||||||||||||||||||||||||||||||||
| 電源 | |||||||||||||||||||||||||||||||||||||
| 入力 | ターミナルブロック：46～57VDC DCジャック：48VDC 2.5A @ 48VDC (ピーク電流3.26A) | ||||||||||||||||||||||||||||||||||||
| 消費電力 | Max. 65W Power over Link™ (PoL) 機能対応 ED3538T：Max.5W (PoL/PoEなし) ED3538R：Max.5W (PoL/PoEなし)、Max.35W (PoEのみ) | ||||||||||||||||||||||||||||||||||||
| 保護 | 過電流保護 逆極性保護 | ||||||||||||||||||||||||||||||||||||
| メカニカル | |||||||||||||||||||||||||||||||||||||
| ケース | アルミケース IP30 | ||||||||||||||||||||||||||||||||||||
| サイズ | 50mm (W) × 110mm (D) × 135mm (H) | ||||||||||||||||||||||||||||||||||||
| 重量 | 0.8Kg | ||||||||||||||||||||||||||||||||||||
| 設定 | DINレール (トップハットタイプ35mm)、パネル、ラックマウンティング | ||||||||||||||||||||||||||||||||||||
| インターフェース | |||||||||||||||||||||||||||||||||||||
| イーサネットポート | ED3538T/R：1 × RJ-45ポート、10/100BASE-TX 全2重 RJ-45ポート ED3538R：1 × PoE/PSEポート スピード：10/100Mbps 距離：100m ケーブル：100BASE-TX、UTP CAT. 5 (4ペアワイヤ) | ||||||||||||||||||||||||||||||||||||
| イーサネットエクステンダポート | 1 × RJ11 ポート 1 × 2-pin ターミナルブロック (ワイヤレンジ：12 - 30 AWG) | ||||||||||||||||||||||||||||||||||||
| DIPスイッチ | ED3538T：PoL；ON/OFF、Type；Perf/Std ED3538R：Mode；Loc/Rmt、Type；Perf/Std | ||||||||||||||||||||||||||||||||||||
| LED インジケータ | ユニット：電源ステータス 10/100TXポート：Link/アクティビティ、全2重 ラインスピード：100/80/60/40/20Mbps用6インジケータ および リンク20Mbps以下 PoE：Power over Ethernet機能利用時 | ||||||||||||||||||||||||||||||||||||
| 距離/スピード/PoE 出力リファレンス |
24AWGの電話線接続でのパフォーマンスを参照 (直径0.5mm、1ペアワイヤ、100Ω) |
||||||||||||||||||||||||||||||||||||
| 応用環境 | |||||||||||||||||||||||||||||||||||||
| 動作温度 | -40～75℃ | ||||||||||||||||||||||||||||||||||||
| 保管温度 | -40～85℃ | ||||||||||||||||||||||||||||||||||||
| 相対湿度 | 5～95% (結露なきこと) | ||||||||||||||||||||||||||||||||||||
| 認証 | |||||||||||||||||||||||||||||||||||||
| ISO | ISO9001認定工場で製造 | ||||||||||||||||||||||||||||||||||||
| 安全 | UL60950-1、IEC60950-1 | ||||||||||||||||||||||||||||||||||||
| EMI | FCC Part 15B、Class A、CEN61000-6-4、EN55022、EN61000-3-2、EN61000-3-3 | ||||||||||||||||||||||||||||||||||||
| EMS | EN61000-6-2 EN61000-4-2 (ESD規格) EN61000-4-3 (Radiated RFI規格) EN61000-4-4 (Burst規格 s) EN61000-4-5 (Surge規格) EN61000-4-6 (Induced RFI規格) EN61000-4-8 (Magnetic Field 規格) | ||||||||||||||||||||||||||||||||||||
| 環境テスト | IEC60068-2-6 Fc (振動耐性) IEC60068-2-27 Ea (衝撃) IEC60068-2-32 Ed (自由落下) | ||||||||||||||||||||||||||||||||||||

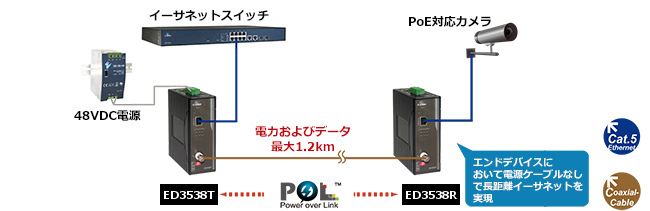

アプリケーション

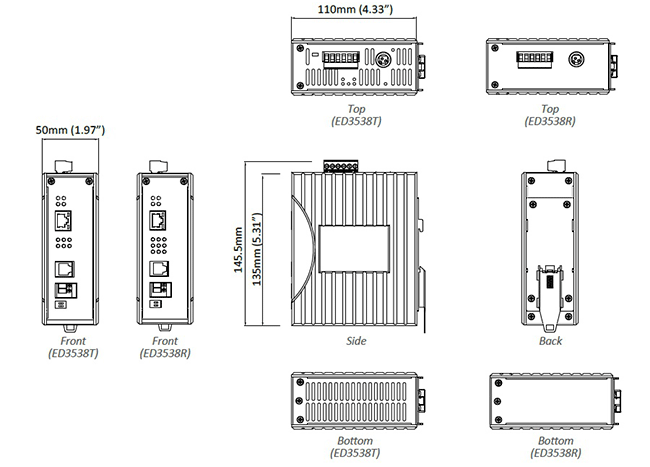

サイズ (単位=mm)
| ED3538 | 既存の同軸ケーブルを使用可能 堅牢タイプPoL/PoEイーサネットエクステンダ (1ED3538T および 1ED3538Rを含むペア) |
|---|
- ED3538Tは、PoLトランスミッタ、ED3538Rは、PoLレシーバ
- DINレールマウンティングキットを含む
オプショナル電源 (推奨電源)
| SDR-120-48/DR-120-48 (120W 48VDC) | 30W PoEアプリケーション 1ペア用 |
|---|---|
| SDR-240-48 (240W 48VDC) | 30W PoEアプリケーション 3ペア用 |
