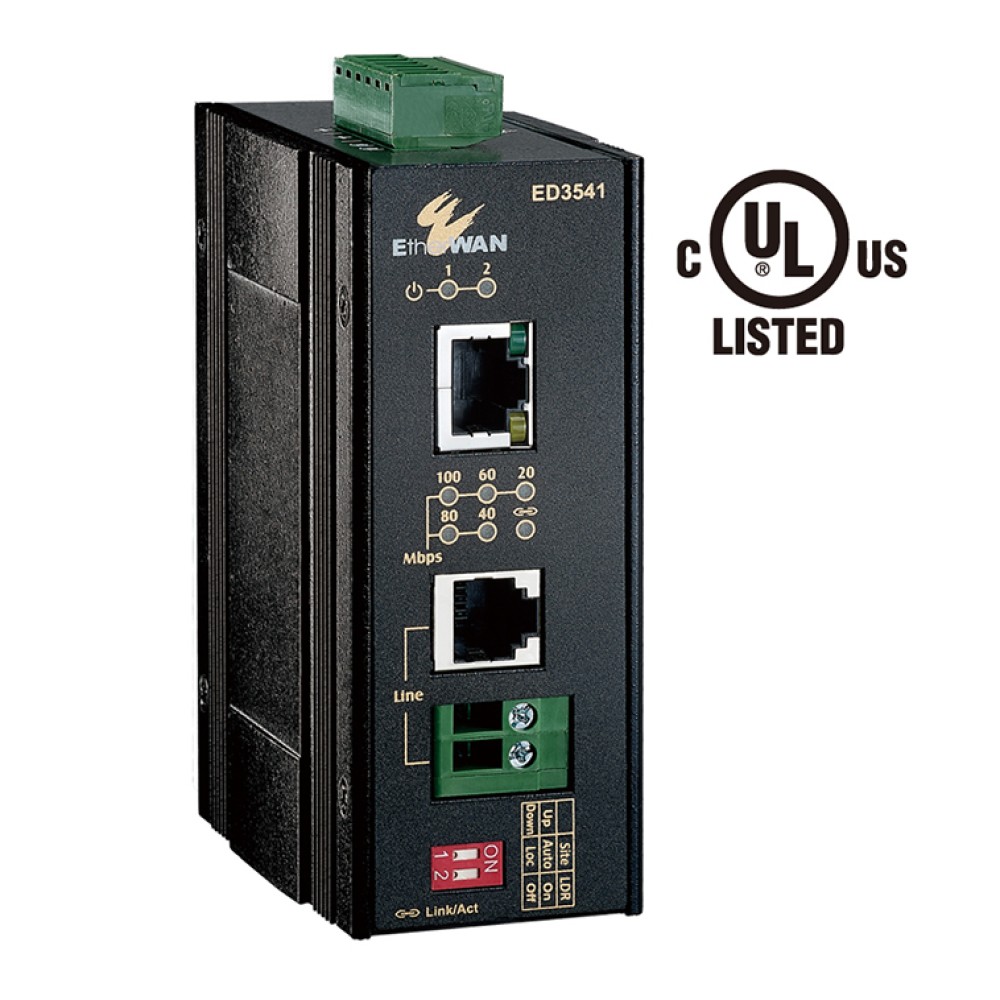

ED3541
既存の電話線及びツイストペアシリアルケーブルを使用可能な堅牢タイプ10/100BASE-TXイーサネットエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
UL60950認証
- UL60950-1規格の認証の提供により事故や損傷の危険から設置者を保護
ハイスピードなパフォーマンス
- 最大100Mbpsで300m距離延長
- 最大1Mbpsで2,600m距離延長
幅広い動作温度範囲に対応
- -40～75℃の幅広い動作温度範囲の設計により屋外キャビネットへの設置に最適
その他
- 1 10/100Base-TXイーサネットポート、RJ-45コネクタ
- オートネゴシエーションスピード および イーサネットポート (デュープレックスモード)
- オートMDIX (イーサネットポート)
- IEEE 802.3 10Base-T および IEEE 802.3u 100Base-TX規格に準拠
- イーサネットエクステンダーポート (RJ-11コネクタ または ターミナルブロック)
- イーサネットエクステンダーポート (オートセンススピード)
- DIPスイッチによるイーサネットエクステンダAutoまたはLocal、リンクダウンリレイのターンOn または Off
- ステータス LED
- 外付け電源アダプタ
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
イーサネットエクステンダ「ED3541シリーズ」は、100mのイーサネット距離制限を越えて使用することを必要とするアプリケーションにおいて、既存のインフラを活用して電話用ケーブルおよびRS-232C/422/485インターフェースシリアルケーブルを介してIPネットワークを延長することで、新たなケーブルを敷設する費用を抑えることができます。ED3541シリーズは、産業環境の過酷な振動や衝撃および電気的ノイズ耐性の克服、-20～60℃の幅広い動作温度範囲の提供および強固なアルミ筐体を使用した産業グレードの仕様で設計されています。ED3541カッパーケーブルエクステンダポートは、100Mbpsのレート300mまたは1Mbpsで2,600mの長距離伝送が可能です。
| テクノロジ | |||||||||||||
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3x 全2重 および フロー制御 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| プロセッシングタイプ | 半2重バックプレッシャ および IEEE802.3x 全2重 および フロー制御 オートネゴシエーション オートMDI/MDIX | ||||||||||||
| 電源 | |||||||||||||

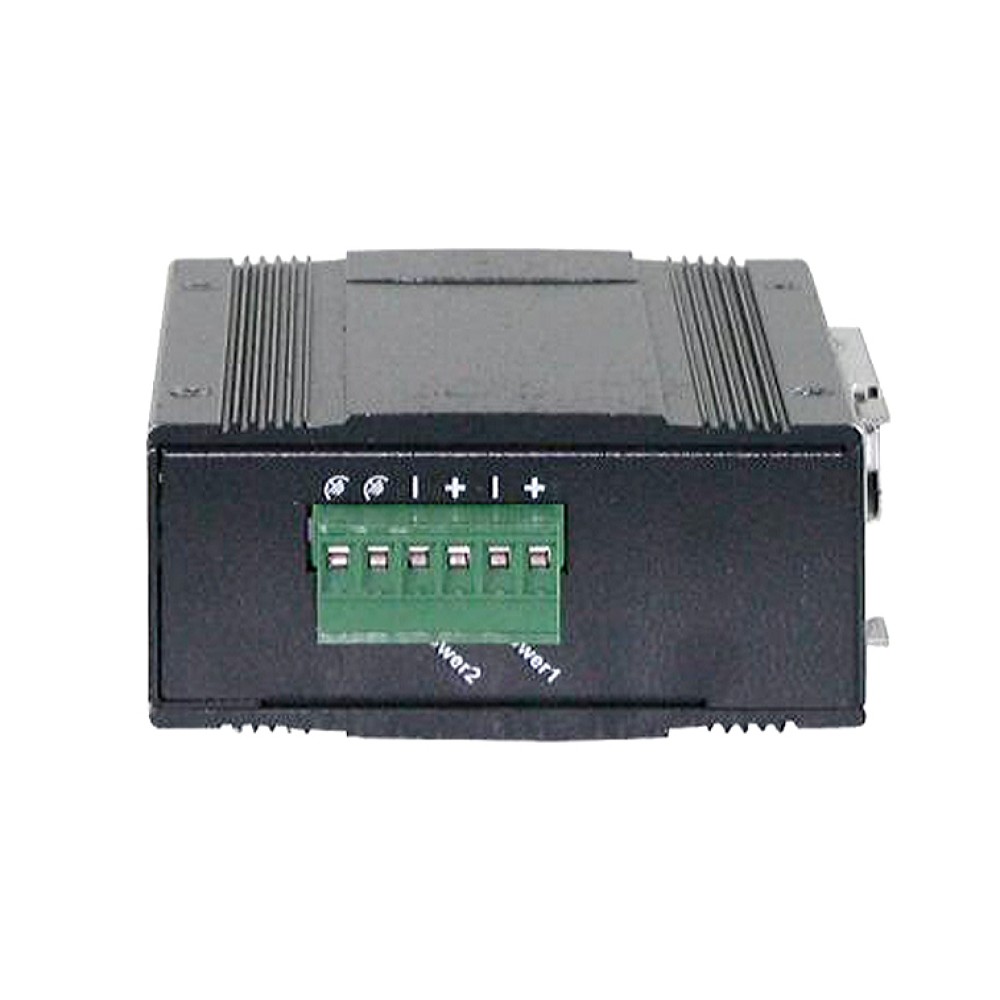

| 入力 | ターミナルブロック：12～48VDC | ||||||||||||
| 消費電力 | Max. 4.56W 0.38A @ 12VDC, 0.07A @ 48VDC | ||||||||||||
| 保護 | 過電流保護 逆極性保護 | ||||||||||||
| メカニカル | |||||||||||||
| 筐体 | アルミケース IP30 | ||||||||||||
| サイズ | 42mm (W) × 90mm (D) × 100mm (H) | ||||||||||||
| 重量 | 0.41Kg | ||||||||||||

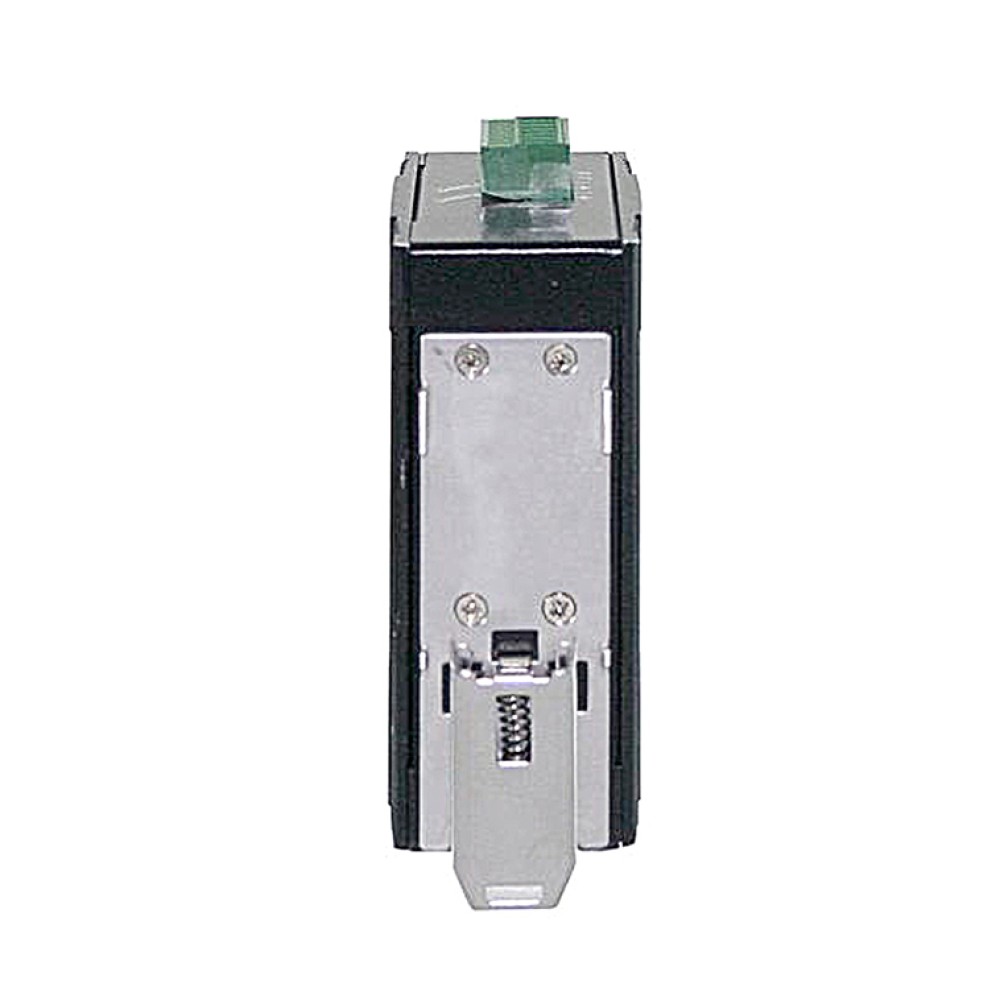

| 設置 | DINレール (トップハットタイプ35mm) マウンティング | ||||||||||||
| インターフェース | |||||||||||||
| イーサネットポート | ポート：1 RJ-45ポート スピード：10/100Mbps 距離：100m ケーブル： 10BASE-T：UTP CAT. 3, 4, 5 (2ペアワイヤ) 100BASE-TX, UTP CAT. 5 (4ペアワイヤ) | ||||||||||||
| イーサネットエクステンダポート | ポート：1 RJ11ポート スピード：最大100Mbps 距離：2,600m ケーブル：Cat5/6ツイストペア、RS-232C、RS-422/485用インターフェースケーブル、電話線 (0.5mm径、1ペアワイヤ) またはそれ以上 | ||||||||||||
| DIPスイッチ | DIP 1 ステート：オート/ローカル DIP 2 LDR：ON/OFF | ||||||||||||
| LED インジケータ | ユニット：電源1、2 10/100TXポート：Link/アクティブ、全2重 ラインスピード：100/80/60/40/20Mbps および 20Mbps以下のリンク | ||||||||||||
| スピード/距離リファレンス |
|
||||||||||||
| 環境 | |||||||||||||
| 動作温度 | -40～75℃ テスト：@ -40～85℃ | ||||||||||||
| 保管温度 | -40～85℃ | ||||||||||||
| 相対湿度 | 5%～95% (結露なきこと) | ||||||||||||
| 認証 | |||||||||||||
| ISO | ISO9001認定工場で製造 | ||||||||||||
| 安全 | UL60950-1, EN60950-1, IEC60950-1 | ||||||||||||
| EMI | FCC Part 15B, Class A VCCI, Class A EN61000-6-4 | ||||||||||||
| EMS | EN61000-6-2 EN61000-4-2 (ESD規格) EN61000-4-3 (Radiated RFI規格) EN61000-4-4 (Burst規格) EN61000-4-5 (Surge 規格) EN61000-4-6 (Induced RFI規格) EN61000-4-8 (Magnetic Field規格) | ||||||||||||
| 環境テスト | IEC60068-2-6 Fc (振動耐性) IEC60068-2-27 Ea (衝撃) FED STD 101C Method 5007.1 (自由落下w/パッケージ) | ||||||||||||

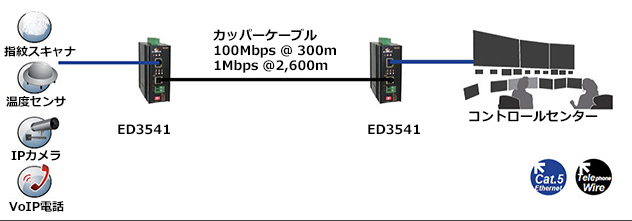

アプリケーション

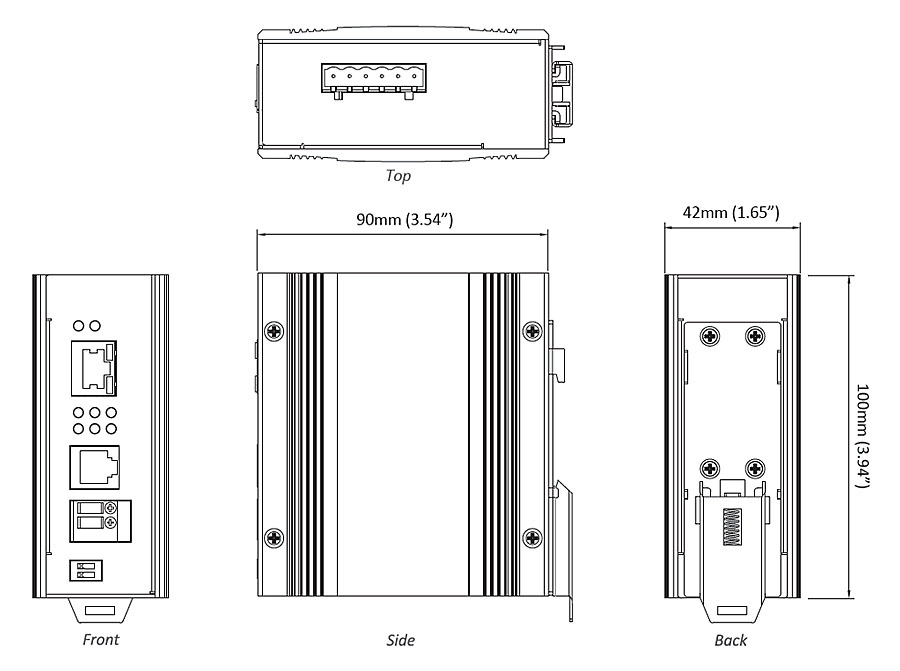

サイズ (単位=mm)
| ED3541 | 既存の電話線 及び ツイストペアシリアルケーブルを使用可能な堅牢タイプ10/100BASE-TXイーサネットエクステンダ |
|---|
- DINレールマウンティングキットを含む
オプショナルアクセサリ
| HDR-30-24 | 30W/1.5A DINレール24VDC産業用電源 (ターミナルブロック) |
|---|---|
| MDR-40-48 | 40W/0.83A 48VDC24VDC産業用電源 (ターミナルブロック) |
