ED3575

堅牢マネージド6ポート10/100BASE-TX ＋ 2ポートギガビットコンボSFPスイッチ＋2ポート電話線ペアエクステンダー

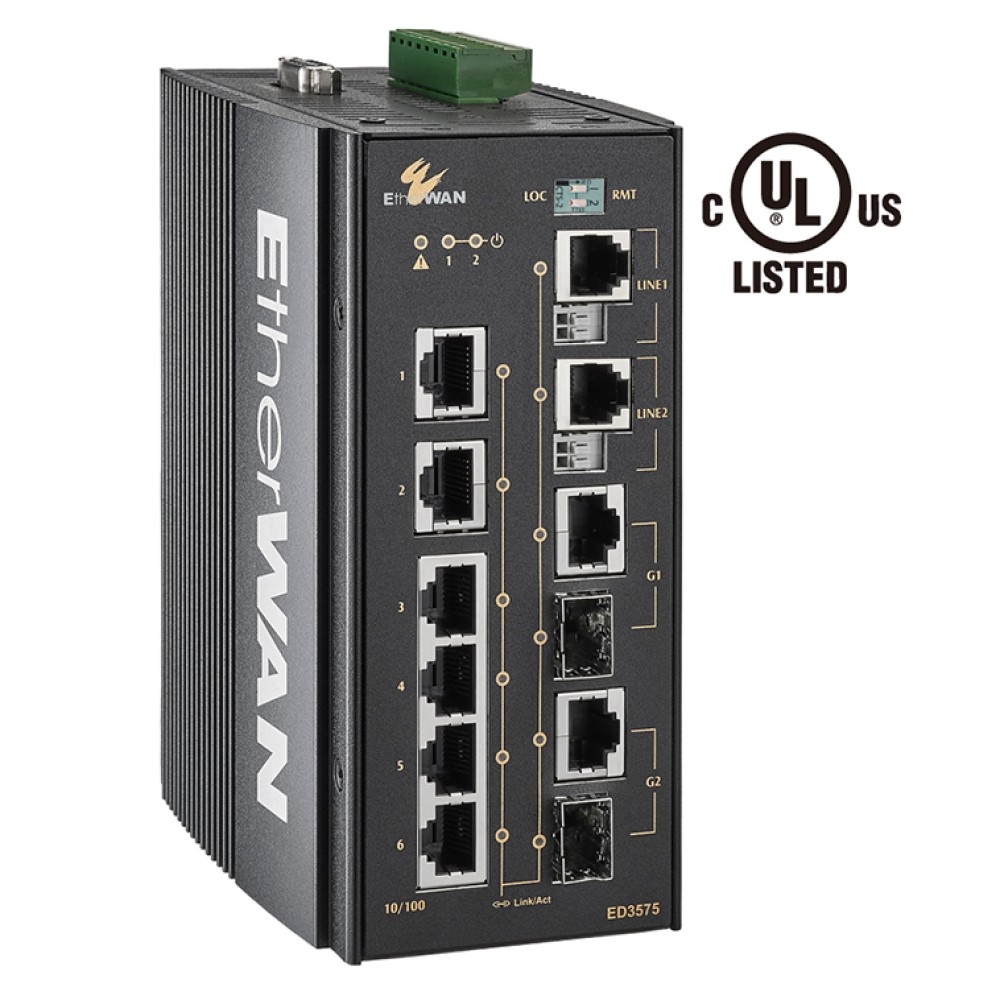

  • ed3575_01

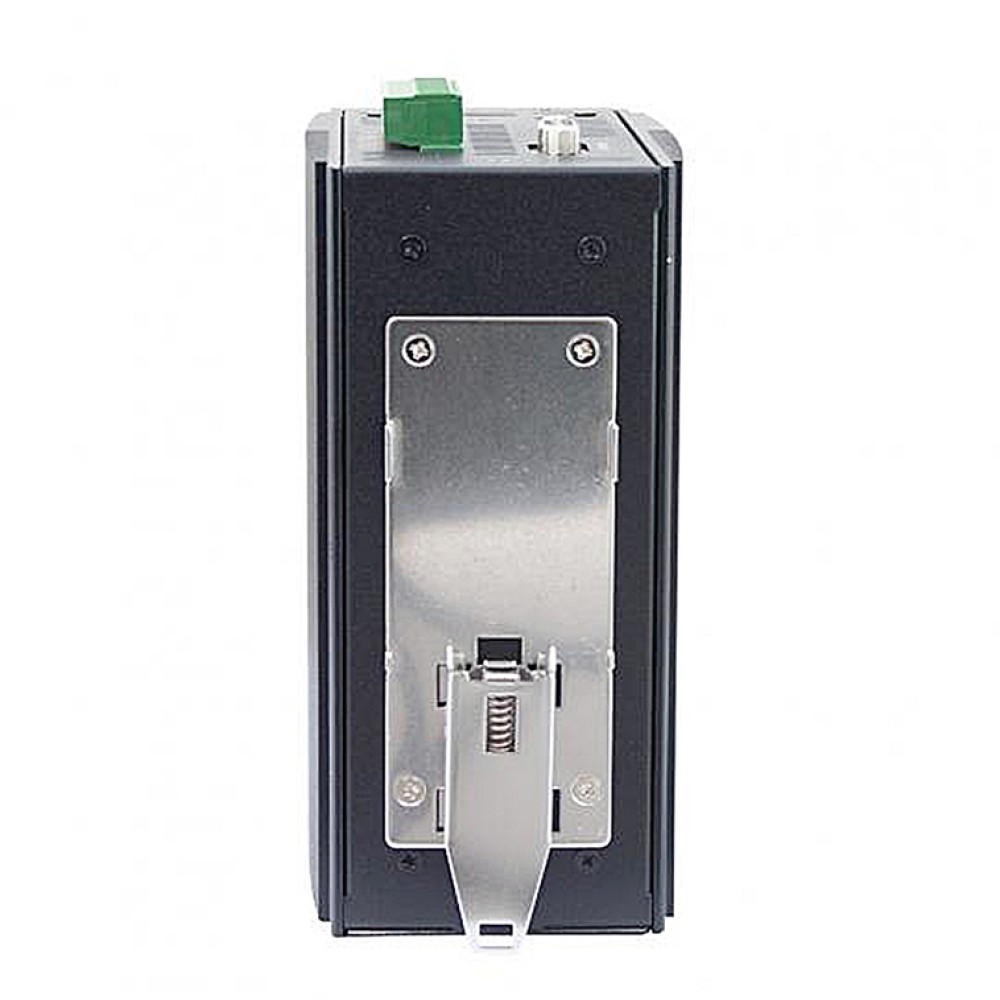

  • ed3575_02

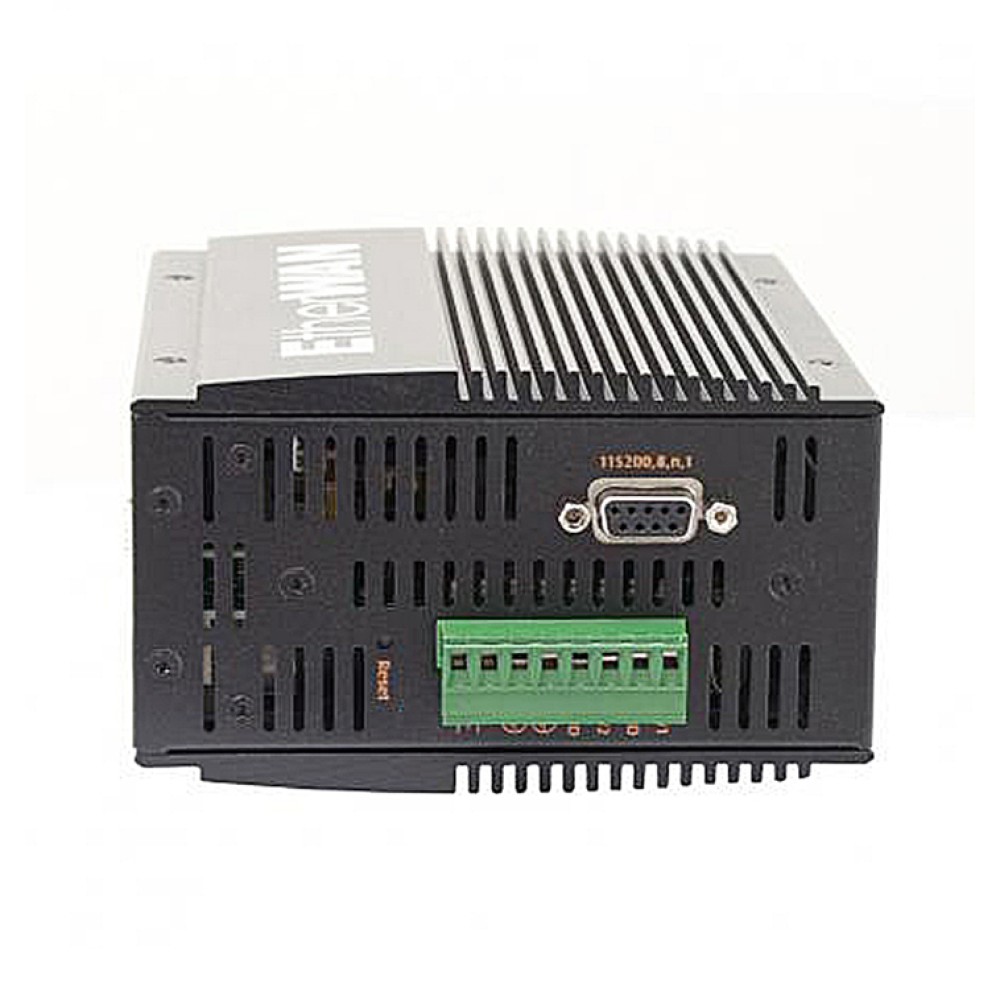

  • ed3575_03

主な製品特長

  • 2ポート100/1000コンボポート
  • 6ポート10/100BASE-TX
  • 2ポートVDSL 2エクステンダ
  • 100Mbpsの伝送スピードで300m、1Mbpsの伝送レートで最大2,200mの長距離延長
  • α-ringおよびRSTP/MSTP/STPイーサネット冗長性サポート
  • IGMPスヌーピングV1、V2 & V3を通してIPマルチキャストフィルタリング
  • 4つのプライオリティキューによるIEEE802.1p QoS
  • RS-232Cコンソール, Telnet, SNMP V1, V2c & V3, RMON, Webブラウザ および TFTPによるマネージメント
  • ポートミラリング
  • -40～75℃の幅広い動作温度範囲

マネージメント

  • インターフェース
  • CLI, Telnet および Webブラウザ
  • SNMP v1/v2c/v3
  • TFTP経由ファームウェア および 設定アップグレード および バックアップ
  • DHCP Server/Clientサポート
  • RMON (Remote monitoring)：group 1, 2, 3, 9
  • ポートミラリング：TX/RX および 両方
  • NTP (Network Time Protocol) 時間同期

セキュリティ

  • MACアドレスフィルタリング
  • イネーブル/ディセーブルポート
  • ストームコントロール (ブロードキャスト および マルチキャストタイプ)
  • IEEE802.1x LANアクセスコントロール
  • RADIUS経由リモート認証
  • SSHによるCLI および Telnetセキュリティ
  • SSLによるwebセキュリティ

Quality of Service (QoS)

  • プライオリティキュー: 4 キュー/ポート
  • IEEE802.1p CoS, DSCP, WRR (Weighted Round Robin) に基づくトラフィックの分類
  • レート制限 (Ingress/Egress)

Layer 2機能

  • ポートスピード および デュープレックスモードのオートネゴシエーション
  • フロー制御
  • IEEE802.3x 全2重モード
  • バックプレッシャ半2重モード
  • 冗長プロトコル
  • IEEE802.1D Spanning Tree Protocol (STP)
  • IEEE802.1w Rapid Spanning Tree Protocol (RSTP)
  • IEEE802.1s Multiple Spanning Tree Protocol (MSTP)
  • EtherWANのAlpha-Ringネットワークフォルトリカバリ (<15ms) および Alpha-Chain
  • VLAN
  • ポートベースVLAN
  • IEEE802.1Q Tag VLANs (4096 VID)
  • GVRP (GARP VLAN Registration Protocol)
  • GMRP (GARP Multicast Registration Protocol)
  • リンクアグリゲーション
  • スタティックトランク (2グループ, MACベースサポート)
  • IGMPスヌーピング
  • スヌーピングv1/v2/v3

パフォーマンス

  • スイッチング機能：5.6Gbpsスイッチングファブリック機能
  • MACアドレステーブル：8K
カテゴリー
製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

マネージドイーサネットエクステンダ『ED3575』は、従来のインフラをIPネットワークにアップグレードおよび既存の電話線、RS-232C/422/485シリアル通信で使われているツイストペアケーブルやUTPケーブルを介して100mの距離制限があるイーサネットを100Mbps で300m以内、1Mbps で2,200mの長距離に延長することを可能にします。また、ED3575は、6ファストイーサネット、2ギガビットイーサネットポートおよび2カッパーエクステンダポートを備えているので、柔軟性のある優れたネットワーク拡張を提供します。 既存機器のコントロールおよび監視システムを新しいIPベースシステムへアップグレード、システムの拡張は特に、既存のケーブルインフラでツイストペアケーブルを使用している場合、非常に複雑なタスクとなります。EtherWANのED3575は、新規のインフラを構築するために古いケーブルを撤収することなく、また新しくケーブルを敷設するための費用を最小限に抑えるために、既存の電話線およびツイストペアシリアルケーブルを介してイーサネットコネクションおよび機能を拡張することが可能です。 さらにED3575は、過酷な屋外環境に対応するために、-40～75℃の幅広い動作温度範囲をサポートする堅牢な仕様で設計されています。ED3575のマネージメント機能は、設定変更、リンクステータスのチェックおよびデバイスのメンテナンスを実行するために必要なリモートログイン機能を提供します。またED3575は、マネージドスイッチ機能を搭載することにより、シームレスなイーサネットOAMイーサネット技術 (Operation, Administration and Maintenance=監視用フレームによる疎通確認) を実行します。VDSL2と同様の技術を取り入れたED3575のRJ-11およびターミナルブロックエクステンダポートは、100Mbpsの伝送スピードで300m以内または1Mbpsで2,200mの長距離伝送を実現します。

テクノロジ
規格IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.3x 全2重 および フロー制御
IEEE802.1p QoS
IEEE802.1Q Tag VLAN
IEEE802.1w RSTP
IEEE802.1x ポートベースネットワークアクセスコントロール
フォワード および フィルタリングレート14,880pps for 10Mbps
148,810pps for 100Mbps
1,488,100pps for 1000Mbps
パケットバッファメモリ2M bits
プロセッシングタイプStore-and-Forward
半2重 バックプレッシャ および IEEE802.3x 全2重 フロー制御
アドレステーブルサイズ8192 MACアドレス
電源
入力電圧12～48VDC (ターミナルブロック)
電力消費量15.6W Max.1.3A @ 12VDC
13.7W Max.0.57A @ 24VDC
13.6W Max.0.28A @ 48VDC
保護過電流保護
逆極性保護
メカニカル
ケースアルミケースIP30保護等級
サイズ73mm × 125mm × 145mm (W × D × H)
重量1.25kg
設置DINレール (トップハットタイプ35mm)
インターフェース
イーサネットポート10/100BASE-TX：6ポート
10/100/1000BASE-Tおよび100/1000BASE-X SFPコンボ：2ポート
イーサネットエクステンダポートRJ-11 および ターミナルブロックポート：2ポート
ケーブル：電話線24 AWG (最小0.5mm直径, 1ペアワイヤ)
LED 表示

ユニット：電源 ステータス (電源1, 電源2)
RJ-45ポート：Link/アクティビティ
エクステンダポート：Link

距離 (m)データレート (Mbps)
300100
40080
60060
80040
22001
  • VDSL2ポートのデータレートは、固定スピードにプリセット可能x
  • すべてのスピードの選択は、DSL上およびイーサネット上の全2重で対称
  • データレートは、回線品質に応じて異なります
コンソールポートポート：1 DB9 RS-232Cポート DIP-スイッチ
1 DIPスイッチ：ローカル (CO) または リモート (CPE)
アラーム接点1リレイ出力、電流容量1A @ 24VDC
環境
動作温度-40～75℃
テスト：@ -40～85℃
保管温度-40～85℃
相対湿度5～95% (結露なきこと)
規格および認証
ISOISO 9001認定工場で製造
安全UL 60950-1, UL 62368, IEC 60950-1, EN 60950-1
EMIFCC Part 15B, Class A
VCCI, Class A
EN 55022
EN 61000-6-4, EN 61000-3-2, EN 61000-3-3
EMSEN 61000-6-2
EN 61000-4-2 (ESD規格)
EN 61000-4-3 (放射 RFI規格)
EN 61000-4-4 (バースト規格)
EN 61000-4-5 (サージ規格)
EN 61000-4-6 (誘電RFI規格)
EN 61000-4-8 (電磁両立性規格)
環境準拠性テストIEC 60068-2-6 Fc (振動)
IEC 60068-2-27 Ea (衝撃)
FED STD 101C Method5007.1 (自由落下w/パッケージ)
産業準拠性NEMA TS2

アプリケーション

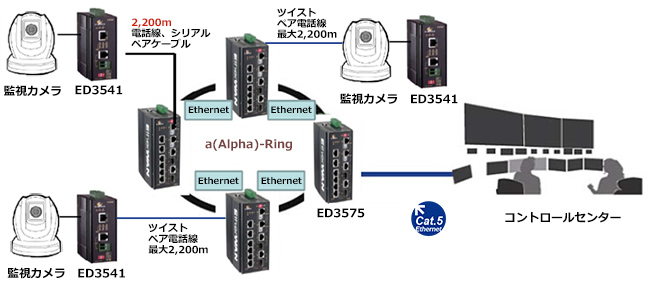

構成図

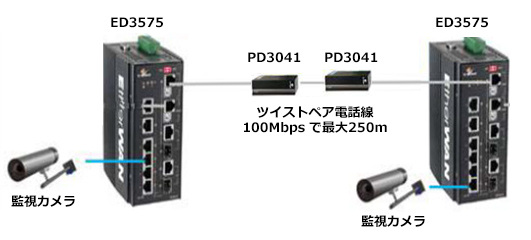

構成図

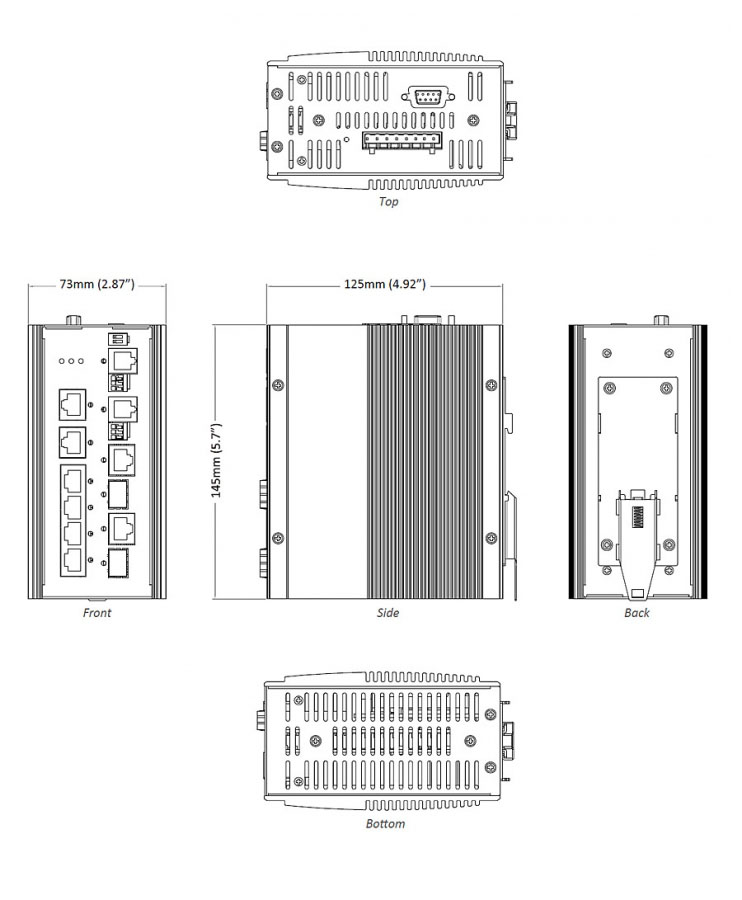

サイズ (単位=mm)

サイズ
ED3575-622堅牢マネージド6ポート10/100BASE-TX + 2ポートギガビットコンボSFPスイッチ
2ポートカッパーペアエクステンダ
  • DINレールマウンティングキットを含む

オプショナルアクセサリ

MDR-40-4840W/0.83A DINレール48VDC
DR-30-2430W/1.5A DINレール24VDC産業用 (ターミナルブロック)
DR-60-2460W/2.5A DINレール24VDC産業用 (ターミナルブロック)
DR-75-2475W/3.2A DINレール24VDC産業用 (ターミナルブロック)
DR-120-24120W/5A DINレール24VDC産業用 (ターミナルブロック)
41-136046-X36W/3A 12VDC 堅牢タイプ電源アダプタ
アルミケース
オープンワイヤ (ターミナルブロック用) (X)=1:US, 2:EU, 3:UK, 4:AU, 5:JP, 6:SA
