EDS-72810G
24+4Gポートギガビットモジュラー・マネージドイーサネットスイッチ
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース(CLI)
- 先進的なQ-in-QタギングによるVLAN能力のサポート
- ネットワークの正確な時間同期のためのIEEE 1588 PTP V2(Precision Time Protocol)
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IPおよびModbus/TCPプロトコルによるデバイスのマネージメントおよび監視のサポート
- 透過なデータ転送のためのEtherNet/IPおよびPROFINETプロトコルコンバーチブル
- VLAN Unaware:特定のデバイスを受信するための優先タグ付フレームをサポート
- リダンダントギガビットTurbo Ring、Turbo Chain、RSTP/STPおよびMSTPネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- QoS(IEEE 802.1p/1Q)およびTOS/DiffServによるデターミニズムの向上
- ポートトランキングによる最適な帯域幅の使用
- TACACS+、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティの強化
- SNMP V1/V2c/V3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワークの監視およびプロアクティブな能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 承認されたMACアドレスのみアクセスできるロックポート機能
- オンラインデバッギングのためのポートミラーリング
- 異常が発生した時のe-mail、リレイ出力による自動警報
- IPネットワークにセンサおよびアラームを統合するためのデジタル入力
- リダンダント(冗長性)を備えたデュアル電源入力
- Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップによるコンフィギュレーション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
EDS-728のモジュラーギガビットイーサネットスイッチは、いかなるオートメーションネットワークにも理想的に接続できる幅広いオプションを取り揃えたファイバーとカッパーのモジュラーの異なる組み合わせからなる多能なモジュラー設計を特徴とします。モジュラー設計は、最大4ギガビットポートおよび24ファーストイーサネットポートをインストールできます。EDS-728は、特に、リダンダントギガビットネットワークバックボーンのために設計されていてネットワーク拡張のための高いレベルの柔軟性を提供するモジュラー構成を使用します。最高のネットワーク性能、セキュリティおよび信頼性は、EDS-728の高度な管理とセキュリティ機能を通して保証されます。また、EDS-728は、産業グレードの構造、自動コンフィギュレーションバックアップのためのコンソールポート、水平および垂直の両方向からも便利に見ることができるトラブルシューティング用の傾斜のついたLEDパネルを備えています。
テクノロジー | |
標準 | IEEE 802.3 (10BaseT) IEEE 802.3u (100BaseT(X), 100BaseFX) IEEE 802.3ab (1000BaseT(X)) IEEE 802.3z (1000BaseX) IEEE 802.3x (フローコントロール) IEEE 802.1D (スパニングツリープロトコル) IEEE 802.1W (ラピッドSTP) IEEE 802.1Q (VLANタギング) IEEE 802.1p (Class of Service) IEEE 802.1X (認証) IEEE 802.3ad (LACPによるポートトランク) |
---|---|
モジュラーマネージドイーサネットスイッチ・システム、EDS-72810G | |
![]() | |
プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、Syslog、DHCP Option 66/67/82、SSH、SNMP Inform、 EtherNet/IP、 Modbus/TCP、LLDP、IEEE 1588 PTP V2、IPv6、NTP Server/Client |
MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
フローコントロール | IEEE802.3x フローコントロール、バックプレッシャ・フローコントロール |
スイッチプロパティ | |
プライオリティキュー | 4 |
IGMPグループ | 256 |
最大VLAN数 | 64 |
VLAN ID範囲 | VID 1 ~ 4096 |
パケットバッファーサイズ | 32 MB |
インターフェース | |
ファーストイーサネット | 最大6スロット(4ポートインターフェース・モジュール10/100BaseT(X)または100BaseFXの組合せ) IMモジュールについてはこちら |
ギガイーサネット | 最大2スロット(2ポートインターフェース・モジュール10/100/1000BaseT(X)または1000BaseSFPスロットによる組合せ) IMモジュールについてはこちら |
システムLED表示 | STAT, PWR1, PWR2, FAULT, MSTR/HEAD, COUPLER, T.RING |
モジュールLED表示 | LNK/ACT, FDX/HDX, RING PORT, COUPLER PORT, SPEED |
アラーム接点 | 2 リレー出力(1A @24VDC) |
デジタル入力 | 2 入力(グランド共通、但し、電気的にアイソレーション) ステート"1" : +13 ~ +30V ステート"0" : -30 ~ +3V 最大入力電流 : 8mA |
電源 | |
入力電圧 | 24VDC(12 ~ 45VDC)、リダンダント・デュアル入力 | 入力電流 | 0.96A @24V |
過電流保護 | 有 |
接続 | 2 リムーバブル 6ピンターミナルブロック |
逆極性保護 | 有 |
メカニカル | |
ケース | IP30プロテクション |
重量 | 1950g |
サイズ(W×H×D) | 362.4×142.5×128mm |
取付方式 | DINレール、ウォールマウント(オプションキット) |
環境 | |
動作温度 | 0 ~ 60℃ |
保管温度 | -40 ~ 85℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
認証 | |
EMI | FCC Part 15, CISPR (EN55022) class A |
EMS | EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 4 EN61000-4-5 (Surge), Level 4 EN61000-4-6 (CS), Level 3 EN61000-4-8 EN61000-4-12 |
安全 | UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
衝撃 | IEC60068-2-27 |
自由落下 | IEC60068-2-32 |
振動 | IEC60068-2-6 |
MTBF | 時間 : 160,000時間 データベース : Telcordia (Bellcore), GB |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |

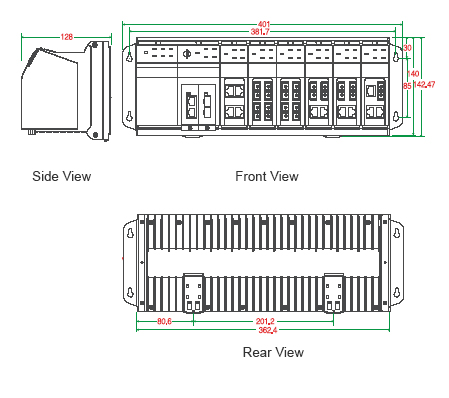

サイズ (単位=mm)
![](/storage/EDS-728_dimension.jpg)
EDS-72810G | モジュラーマネージド・イーサネットスイッチシステム、6スロット(4ポートファーストイーサネットインターフェースモジュール)および2スロット(2ポートギガビットインターフェースモジュール)、最大24+4Gポート、動作温度0~60℃ |
---|
コンパチブルモジュール
SFP-1GSXLC | SFPモジュール、1 1000BaseSXポート、LCコネクタ、伝送距離0.5km、動作温度0~60℃ |
---|---|
SFP-1GLSXLC | SFPモジュール、1 1000BaseLSXポート、LCコネクタ、伝送距離2km、動作温度0~60℃ |
SFP-1GLXLC | SFPモジュール、1 1000BaseLXポート、LCコネクタ、伝送距離10km、動作温度0~60℃ |
SFP-1GLHLC | SFPモジュール、1 1000BaseLHポート、LCコネクタ、伝送距離30km、動作温度0~60℃ |
SFP-1GLHXLC | SFPモジュール、1 1000BaseLHポート、LHXコネクタ、伝送距離40km、動作温度0~60℃ |
SFP-1GZXLC | SFPモジュール、1 1000BaseZXポート、LCコネクタ、伝送距離80km、動作温度0~60℃ |
SFP-1GEZXLC | SFPモジュール、1 1000BaseEZXポート、LCコネクタ、伝送距離110km、動作温度0~60℃ |
SFP-1G10ALC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離10km、TX 1310nm、RX 1550nm、動作温度0~60℃ |
SFP-1G10BLC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離10km、TX 1550nm、RX 1310nm、動作温度0~60℃ |
SFP-1G20ALC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離20km、TX 1310nm、RX 1550nm、動作温度0~60℃ |
SFP-1G20BLC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離20km、TX 1550nm、RX 1310nm、動作温度0~60℃ |
SFP-1G40ALC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離40km、TX 1310nm、RX 1550nm、動作温度0~60℃ |
SFP-1G40BLC | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離40km、TX 1550nm、RX 1310nm、動作温度0~60℃ |
SFP-1GSXLC-T | SFPモジュール、1 1000BaseSXポート、LCコネクタ、伝送距離0.5km、動作温度-20~75℃ |
SFP-1GLSXLC-T | SFPモジュール、1 1000BaseSXポート、LCコネクタ、伝送距離2km、動作温度-40~85℃ |
SFP-1GLXLC-T | SFPモジュール、1 1000BaseSXポート、LCコネクタ、伝送距離10km、動作温度-40~85℃ |
SFP-1GLHLC-T | SFPモジュール、1 1000BaseLHポート、LCコネクタ、伝送距離30km、動作温度-40~85℃ |
SFP-1GLHXLC-T | SFPモジュール、1 1000BaseLHXポート、LCコネクタ、伝送距離40km、動作温度-40~85℃ |
SFP-1GZXLC-T | SFPモジュール、1 1000BaseZXポート、LCコネクタ、伝送距離80km、動作温度-40~85℃ |
SFP-1G10ALC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離10km、TX 1310nm、RX 1550nm、動作温度-40~85℃ |
SFP-1G10BLC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離10km、TX 1550nm、RX 1310nm、動作温度-40~85℃ |
SFP-1G20ALC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離20km、TX 1310nm、RX 1550nm、動作温度-40~85℃ |
SFP-1G20BLC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離20km、TX 1550nm、RX 1310nm、動作温度-40~85℃ |
SFP-1G40ALC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離40km、TX 1310nm、RX 1550nm、動作温度-40~85℃ |
SFP-1G40BLC-T | WDMタイプ(BiDi) SFPモジュール、1 1000BaseSFPポート、LCコネクタ、伝送距離40km、TX 1550nm、RX 1310nm、動作温度-40~85℃ |
IMモジュール (※)
IM-2GTX | ギガビットイーサネットインターフェースモジュール、2 10/100/1000BaseT(X)ポート、RJ-45コネクタ、動作温度0~60℃ |
---|---|
IM-2GSFP | ギガビットイーサネットインターフェースモジュール、2 1000Base SFPスロット、LCコネクタ、動作温度0~60℃ |
IM-4TX | ファーストイーサネットインターフェースモジュール、4 10/100BaseTXポート、RJ-45コネクタ、動作温度0~60℃ |
IM-4MSC | ファーストイーサネットインターフェースモジュール、4 100BaseFXマルチモードポート、SCコネクタ、動作温度0~60℃ |
IM-4MST | ファーストイーサネットインターフェースモジュール、4 100BaseFXマルチモードポート、STコネクタ、動作温度0~60℃ |
IM-4SSC | ファーストイーサネットインターフェースモジュール、4 100BaseFXシングルモードポート、SCコネクタ、動作温度0~60℃ |
IM-2MSC/2TX | ファーストイーサネットインターフェースモジュール、2 10/100BaseT(X)ポート、2 100BaseFXマルチモードポート、SCコネクタ、RJ-45コネクタ、動作温度0~60℃ |
IM-2MST/2TX | ファーストイーサネットインターフェースモジュール、2 10/100BaseT(X)ポート、2 100BaseFXマルチモードポート、STコネクタ、RJ-45コネクタ、動作温度0~60℃ |
IM-2SSC/2TX | ファーストイーサネットインターフェースモジュール、2 10/100BaseT(X)ポート、2 100BaseFXシングルモードポート、SCコネクタ、RJ-45コネクタ、動作温度0~60℃ |
IM-1LSC/3TX | ファーストイーサネットインターフェースモジュール、3 10/100BaseT(X)ポート、1 100BaseFXシングルモードポート、SCコネクタ、RJ-45コネクタ、動作温度0~60℃ |
※ IMモジュールシリーズは販売を終了いたしました。
【後継機種】 LM-7000Hモジュールシリーズ
オプショナルアクセサリー
DR-4524 | 45W/2A DINレール 24VDC電源(ユニバーサル85~264VAC入力)、動作温度-10~50℃ |
---|---|
DR-75-24 | 75W/3.2A DINレール 24VDC電源(ユニバーサル85~264VAC入力)、動作温度-10~60℃ |
DR-120-24 | 120W/5A DINレール24 VDC電源(88~132 VACまたは176~264VAC、スイッチ切換)、動作温度-10~60℃ |
MDR-60-24 | 60W/2.5A DINレール 24VDC電源(ユニバーサル85~264VAC入力)、動作温度-20~70℃ |
SNMP OPCサーバソフトウェア
EDS-SNMP OPC Server Pro | OPC Serverソフトウェア(すべてのSNMPデバイスで動作可能) |
---|
ネットトワーク管理ソフトウェア
MXview | Moxaのネットワークキングソリューションのための産業用ネットワーク管理ソフトウェア |
---|
マウントキット
WK-32 | EDS-800/700シリーズ ウォールマウントキット |
---|
