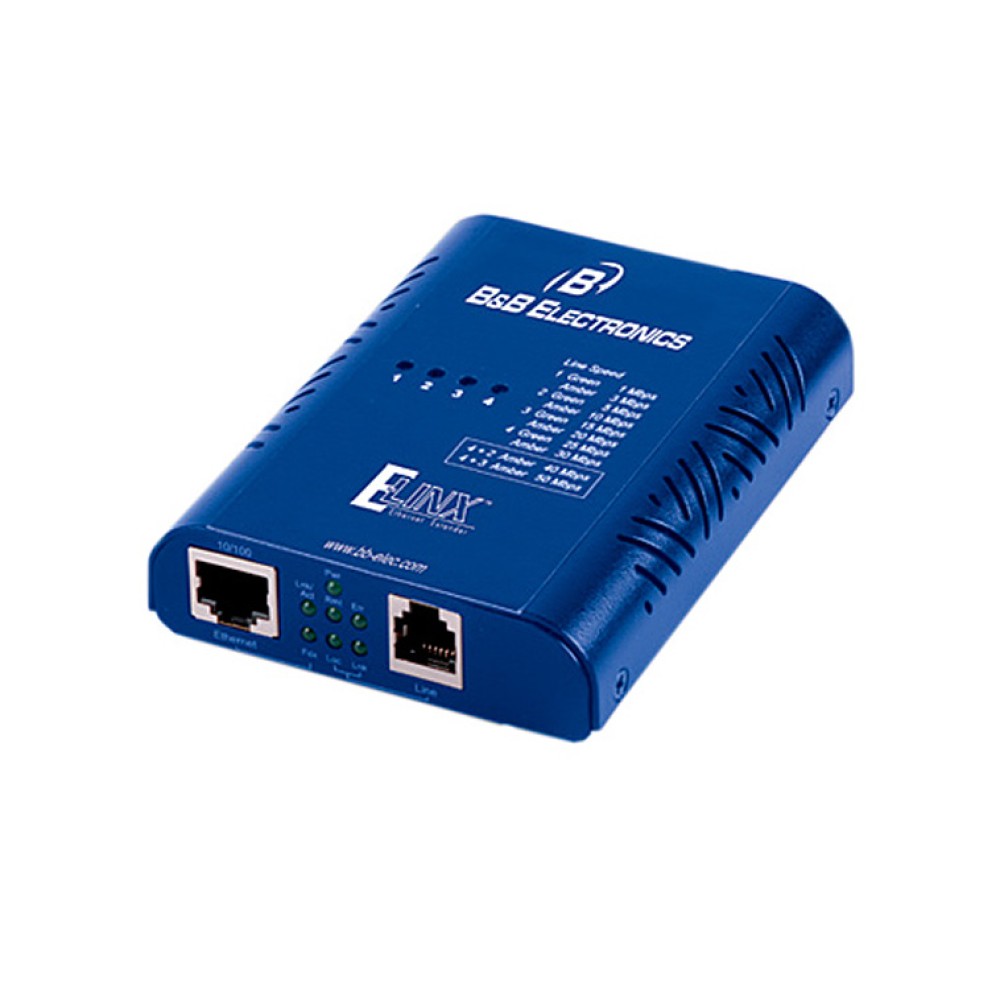

EIS-EXTEND

EISシリーズイーサネットUTPカッパーエクステンダー

販売終了

本製品は販売を終了いたしました。

主な製品特長

既存のカッパーワイヤ (一般的なカッパーワイヤ、電話用ケーブル、CAT5eケーブル) を介して最大1900mイーサネットカッパーケーブルを延長可能
1 10/100BaseTX(TX)イーサネットポート、RJ-45コネクタ
オートネゴシエーションスピードおよび TXポートデュープレックスモード
イーサネットポートオートMDIX
IEEE 802.3 10BaseT および IEEE 802.3u 100BaseTX準拠
ラインポート：RJ-11コネクタ使用
ラインポートスピードのオートセンス1/3/5/10/15/20/25/30/50Mbps
ローカルまたはリモートモードの設定用1 DIPスイッチ
スピード、監視および接続ステータス用ステータスLED
外付AC/DC電源アダプタを含む
スタンドアロンデバイスまたは 19インチラックシャーシ
19インチラックシャーシ使用時ホットスワップ可能

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

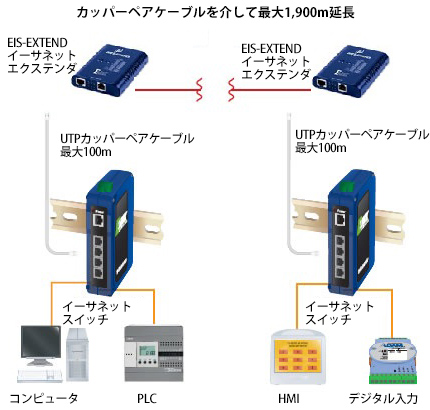

EIS-EXTENDモデルは、UTPツイストペアワイヤを介して最大1900mまでカッパーイーサネット接続を延長します。イーサネットエクステンダは、完全にIEEE 802.3 10BaseTおよびIEEE 802.3u 100BaseTX規格に準拠しています。2 台のEIS-EXTENDモデルは、イーサネット延長のためにエクテンションポイントの両端に1台ずつ必要とします。この製品は、電源を含みまたは最大16 EIS-EXTEND ユニットを収納する19インチラックマウントシャーシEIS-EXTEND16が使用可能です。

アプリケーション

IPカメラ、IP電話
交通管制システム
水道/排水システム
POS、kiosks、ATMマシン
パーキングおよびセキュリティカメラコントロー
産業、PLC、モータのドライブコントロール
ビルディングオートメーションコントロール
倉庫

スピード	最大距離
1Mbps	1900m
10Mbps	1400m
20Mbps	1000m
30Mbps	700m
50Mbps	300m

技術
規格	IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX、IEEE802.3x
プロトコル	上位層プロトコルに透過
プロセッシング	半2重バックプレッシャおよび IEEE802.3x 全2重フロー制御
フォワードおよびフィルタリングレート	10Mbps：14,880pps 100Mbps：148,810pps
イーサネットインターフェース
ポート	ポート：1 RJ-45 ポート、10/100BASE-TX 全2重/半20、オートネゴシエーション、オートMDI/MDIX
スピード	10/100Mbps
距離	100m
ケーブル	10BASE-T：UTP CAT.3, 4, 5 (2ペア) 100BASE-TX：UTP CAT.5 (4ペア)
エクステンダインターフェース
ポート	1 RJ-11
スピード	1/3/5/10/15/20/25/30/40/50mbps
距離	最大1.9 km
ケーブル	10BASE-T：UTP CAT.3, 4, 5 (2ペア) 100BASE-TX：UTP CAT. 5 (4ペア) インピーダンス：100Ohm
電源
入力電圧	12 VDC - 電源ジャックポート (電源供給)
電力消費量	2.4W Max. 0.2A @ 12VDC
メカニカル
ケース	保護等級アルミ
サイズ	8.03 × 10.92 × 2.38 cm
重さ	0.15kg
環境
動作温度	0 ～ 60℃
保管温度	-25 ～ 70℃
相対湿度	5 ～ 95% (結露なきこと)

サイズ (単位＝cm)

EIS-EXTEND	産業用10/100BASE-TXイーサネットエクステンダ (電源含む)

アクセサリ

EIS-PS-US	リプレースメント電源12V USプラグ
EIS-RACK-PS	16用ラックマウント電源、84ワット
EIS-RACK-16	メディアコンバータ 19インチ 2U ラックシャーシ 16スロット
