EL2242
産業用 PoE 10/100/1000BASE-T to 100/1000BASEデュアルレートメディアコンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 産業環境のためのEN61000-6-2 および EN61000-6-4 EMC汎用イミュニティ規格に適合
- 802.3/802.3u/802.3ab/802.3z/802.3xサポート
- 10/100/1000オート/全2重、オートネゴシエーション、オートMDI/MDIX
- IEEE802.3at Power over Ethernet (PoE)による電力供給側機器 (PSE) からの電源供給サポート

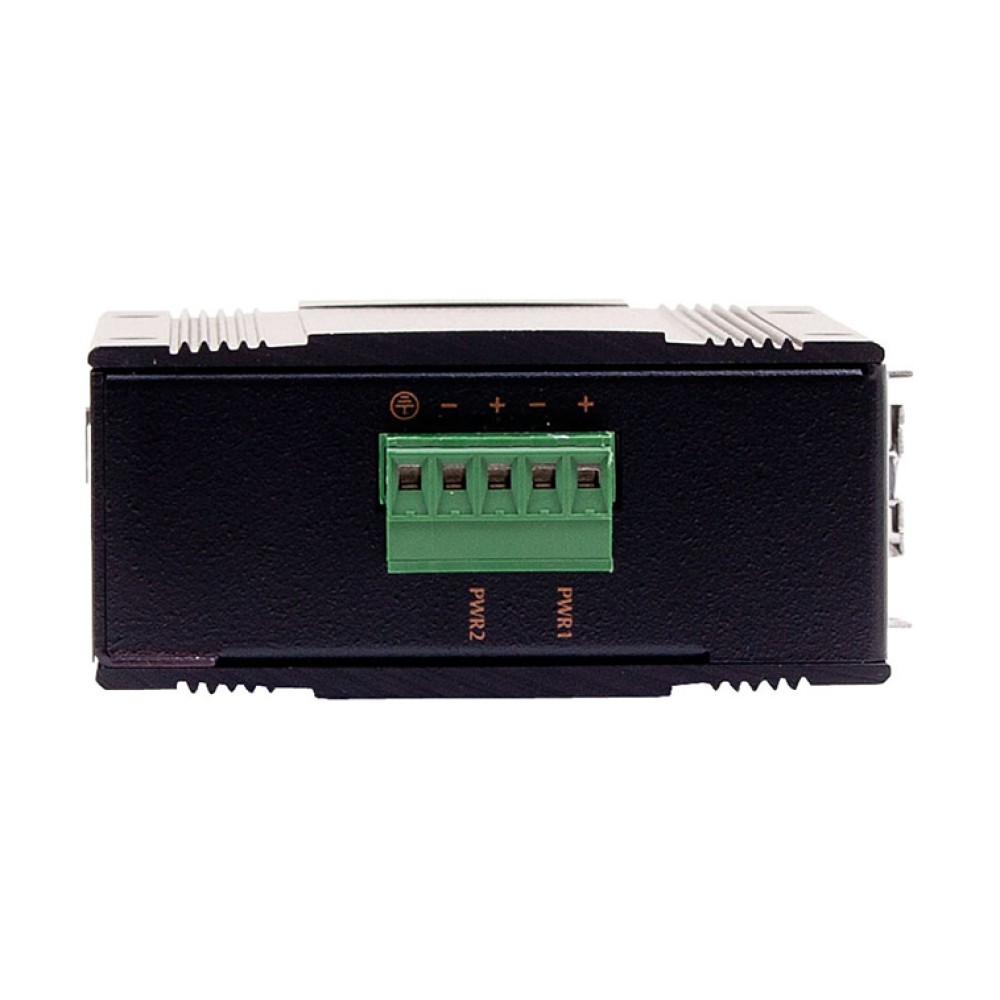

- 冗長電源：2 52～57VDCターミナルブロック電源入力
- 電力消費量：Max32.5W (PoE用30W)
- -40～75℃動作温度サポートによる屋外キャビネットへのインストレーションに適合

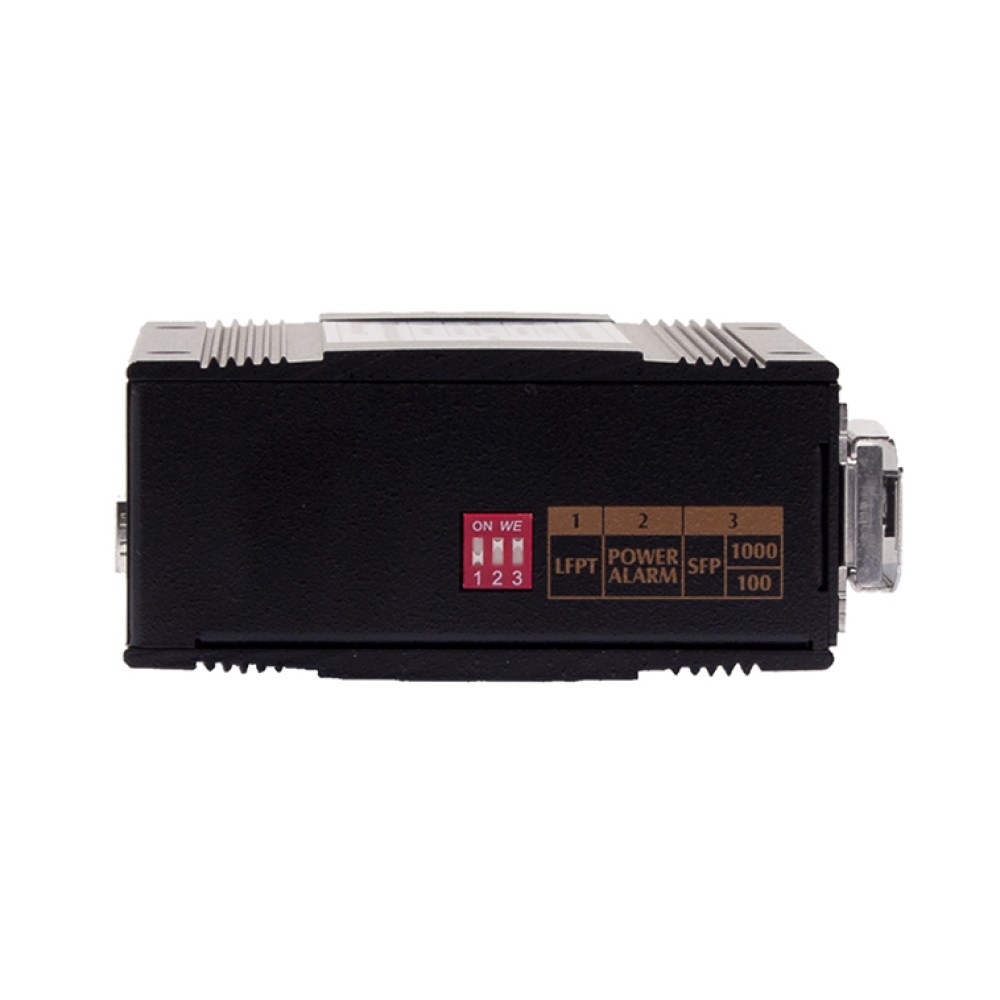

- DIPスイッチによるLink-Fault-Through (LFT)、電源冗長警報 および 1000Base-SFPのコンフィギュレーション
- DINレール または パネルマウンティングインストレーションサポート
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

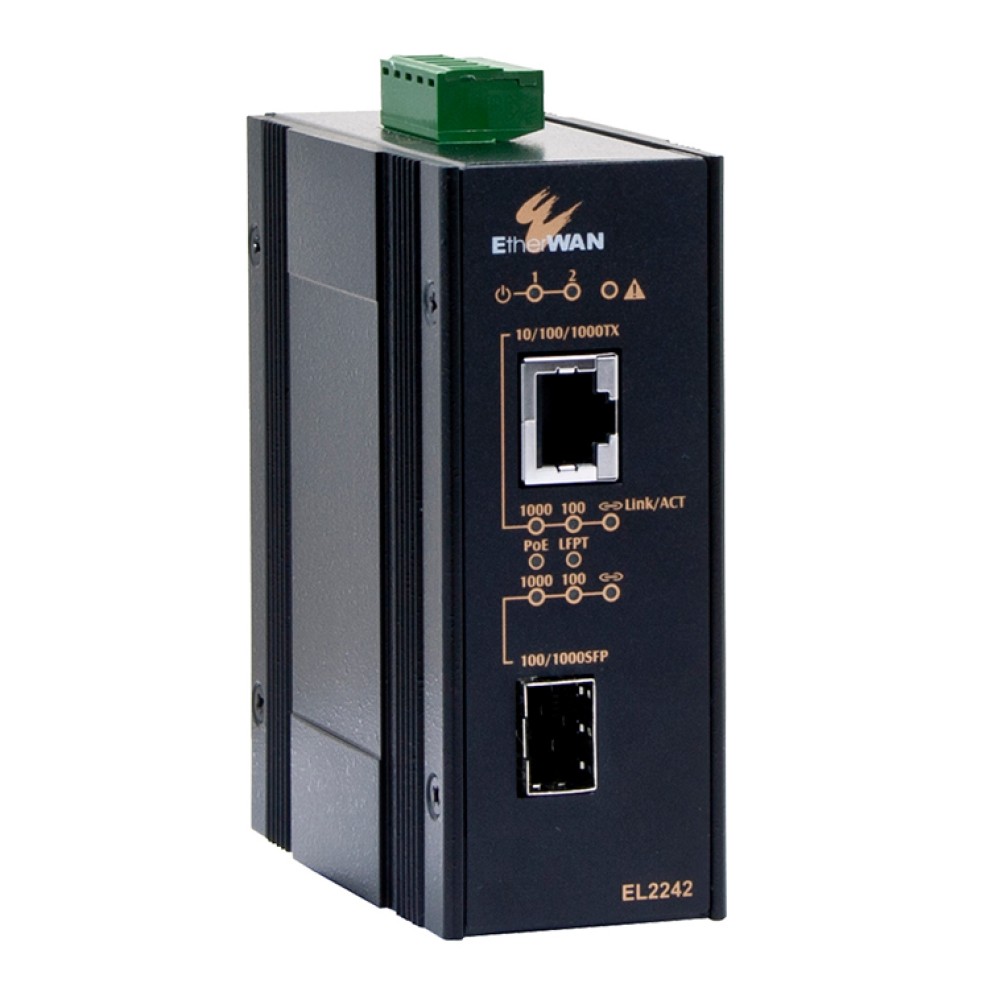

EL2242は、10/100/1000BASE-T(X)と100/1000BASE SFPを変換するメディアコンバータです。 Link-Fault-Pass-Through (LFPT) を搭載し、DIPスイッチで有効/無効を設定できます。さらにIEEE802.3at PoE/PSE規格に準拠し、電力及びデータをSTPケーブル1本で伝送します。堅牢設計で耐衝撃、耐振動、電気ノイズ耐性、-40℃～75℃の広温度範囲に対応するEL2242は苛酷な環境に最適なメディアコンバータです。
| 技術 | |
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX/FX IEEE802.3z 1000BASE-SX/1000BASE-LX IEEE802.3ab 1000BASE-T IEEE802.3at PoE/PSE |
|---|---|
| フォワード および フィルタリングレート | 14,880pps：10Mbps 148,810pps：100Mbps 1,488,100pps：1000Mbps |
| プロセッシングタイプ | カットスル―モード オートネゴシエーション 半2重バックプレッシャ および IEEE802.3x 全2重フロー制御 オートMDI/MDIX |
| 電源 | |
| 入力電圧 | 48～57VDC |
| 消費電力 | デバイス：Max. 3.5W (PoEなし) PoEパワーバジェット：30W Max. (パワー入力による) |
| PoEパワー出力 | IEEE802.3at：最大30W/ポート, 50-57VDC, 500mA Max. |
| 保護 | 過電流保護 逆極性保護 |
| メカニカル | |
| ケース | アルミケース |
| サイズ | 42mm (W) × 90mm (D) × 100mm (H) |
| 重量 | 380g |

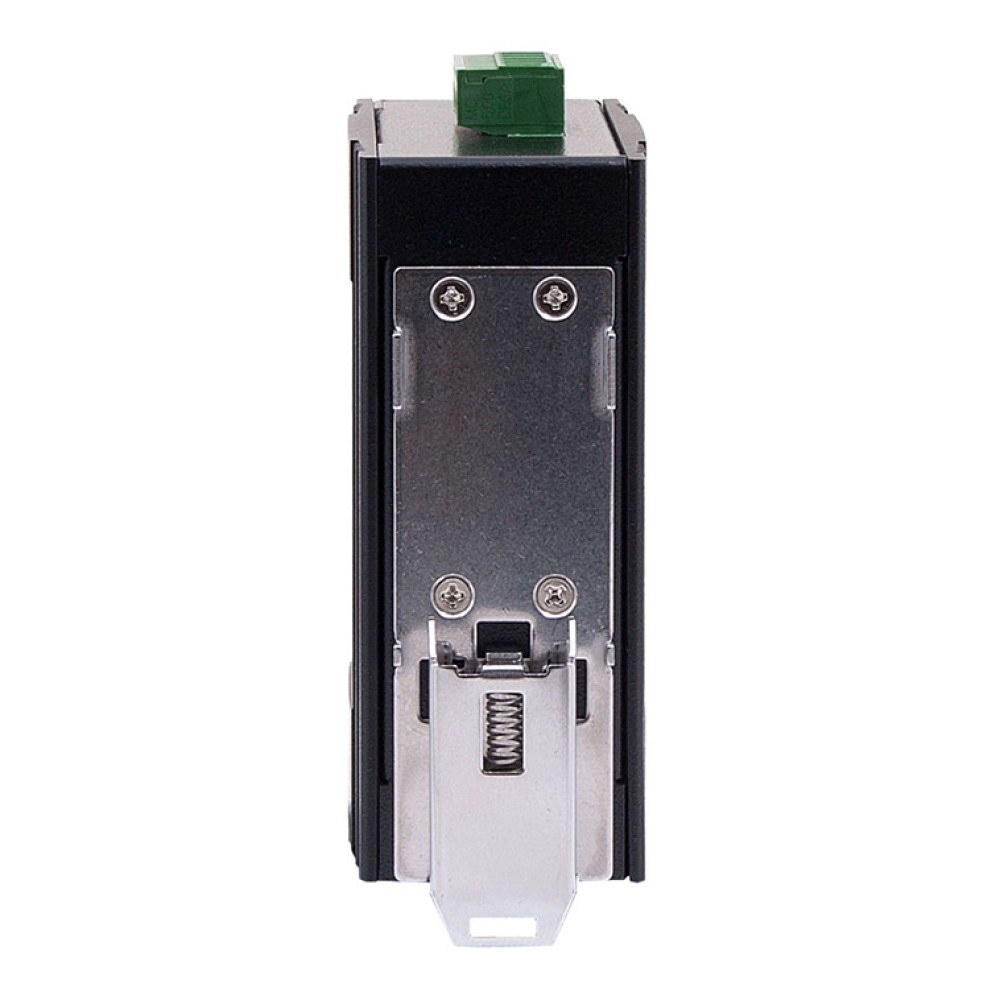

| インストレーション | DINレール (top hatタイプ35mm) |
| インターフェース | |
| イーサネットポート | 10/100/1000BASE-TX：1ポート 100/1000BASE-SFP：1ポート |
| LED表示 | ユニット：Power1, Power2, 電源アラーム 10/100/1000BASE-TXポート：1000, 10/100, Link/Act 100/1000BASE-FXポート：1000, 100, Link/Act PoE：On/Off LFPT：On/Off |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5%～95% (結露なきこと) |
| 産業認証 | |
| ISO | ISO9001認定工場で製造 |
| 安全 | UL 60950-1 IEC 60950-1 EN 60950-1 |
| EMI | FCC Part 15B Class A VCCI Class A EN61000-3-2 EN61000-3-3 EN61000-6-4 |
| EMS | EN61000-6-2 EN61000-4-2 (ESD規格) EN61000-4-3 (Radiated RFI規格) EN61000-4-4 (Burst規格) EN61000-4-5 (Surge規格) EN61000-4-6 (Induced RFI規格) EN61000-4-8 (Magnetic Field 規格) |
| 環境テスト | IEC60068-2-6 Fc (振動耐性) IEC60068-2-27 Ea (衝撃) FED STD 101C Method 5007.1 (自由落下w/パッケージ) |

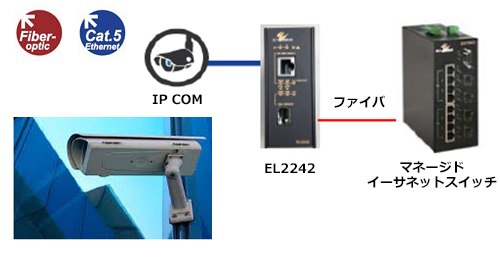

アプリケーション

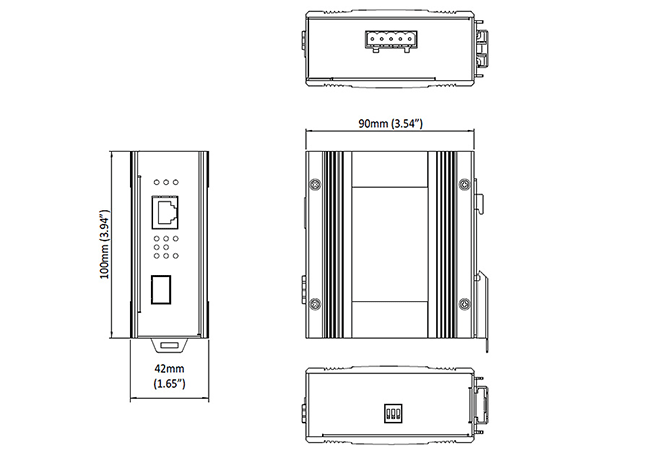

サイズ (単位=mm)
| EL2242-V1B | 産業用 PoE 10/100/1000BASE-T to 100/1000BASEデュアルレートメディアコンバーター |
|---|
DINレールラックマウントキット含む
1000BASE-X ファイバーオプション (X)
| V | 100/1000BASE-X SFP |
|---|
オプショナルアクセサリ
| DR-75-48 | 75W/1.6A DINレール48VDC 産業用電源 (ターミナルブロック) |
|---|---|
| MDR-40-48 | 40W/0.83A 48VDC 産業用電源 (ターミナルブロック) |
| DD-85-48 | 85W/1.78A 48VDC 産業用電源 (ターミナルブロック) |
| DD-85-55 | 85W/1.78A 55VDC 産業用電源 (ターミナルブロック) |
