FOXBOX Tx HDMI
HDMI,オーディオおよびRS-232C用光ファイバ トランスミッター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 光ファイバケーブルを使用してビデオ、ステレオオーディオおよび制御信号を長距離伝送
- HDMI 1.3準拠
- HDCP準拠
- HDコンポーネントビデオ1080p/60を含む解像度最大1920x1200の信号をピクセル単位で圧縮せずに伝送可能
- Key Minder®機能
- EDID Minder®（EDIDメモリ）機能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

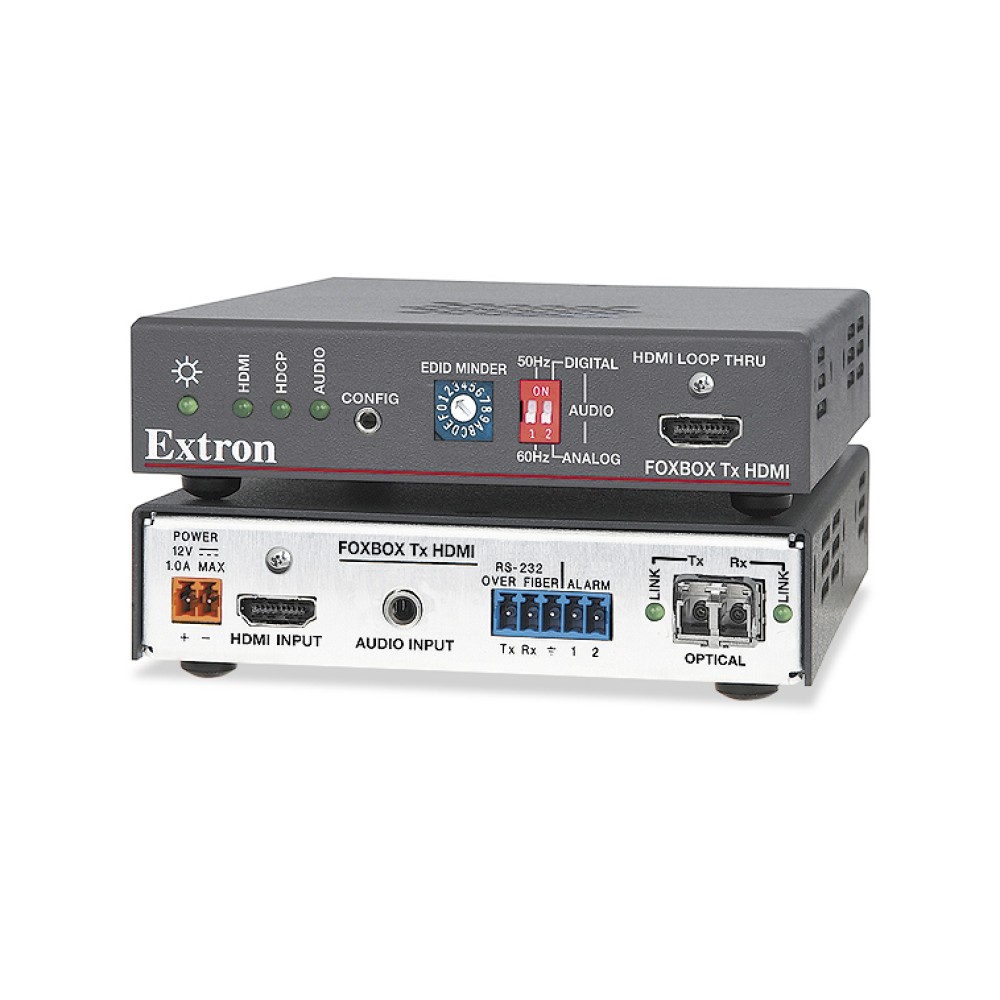

FOXBOX Tx HDMIは、HDCP準拠のHDMI、ステレオオーディオおよびRS-232C制御信号を光ファイバケーブルにより長距離伝送するトランスミッタです。Extron独自のフルデジタル技術を使用し、高い信頼性と高解像度画像の伝送性能を実現しています。HDコンポーネントビデオ1080p/60 を含む解像度最大WUXGA 1920x1200のHDMI信号をピクセル単位で圧縮せずに伝送します。更に、Key Minder®、EDID Minder®(EDIDメモリ)、オーディオのミュート制御、複数の場所からのRS-232C制御、リアルタイムシステム監視などの機能を装備しています。
| トランスミッタとレシーバ間の光ファイバ接続 | ||
| 数/タイプ | 2 光ファイバ | |
|---|---|---|
| コネクタ | 2 LCコネクタ | |
| 伝送距離 | シングルモード | 30 km/シングルモード(SM) ケーブル、FOXBOX SM |
| マルチモード | 300m/62.5 μm OM1マルチモード(MM)ケーブル、FOXBOX MM 1 km/50 μm OM2 マルチモード(MM)ケーブル、FOXBOX MM 2 km/50 μm OM3/OM4 2000 MHz帯域幅レーザー最適化マルチモードケーブル、FOXBOX MM |
|
| NOTE： 最大の伝送距離はファイバーのタイプ、ファイバー帯域域幅、コネ久タのスプライシング、損失、材質または波長分散、環境要因、ねじれに依存するため伝送距離は、変化します。 | ||
| 解像度レンジ | 最大1920x1200または1080p @ 60 Hzピクセル | |
| フォーマット | RGB、YCbCrおよびxvYCC デジタルビデオ | |
| EDID | カスタムまたは工場出荷時のEDIDテーブルのエミュレーションをサポート | |
| HDCP | DVIおよびHDMI 1.3規格を使用している高帯域幅デジタルコンテンツ保護（HDCP）に準拠 | |
| 規格 | DVI 1.0、HDMI 1.3、HDCP 1.1、CEA-861E | |
| ビデオ入力およびループスルー | ||
| 数/信号タイプ | 1 シングルリンクHDMI入力 1 シングルリンクHDMIループスルー |
|
| コネクタ | 2 HDMI type A（F）(1入力、1ループスルー) | |
| 通常レベル | 0.8 Vp-p | |
| ビデオ出力 - FOXBOX Rx HDMI レシーバ仕様と同じ | ||
| オーディオ | ||
| 利得 | レンジ | 調整可能、-18 dB～+10 dB |
| デフォルト | アンバランスド出力： 0 dB | |
| 周波数レスポンス | 20 Hz～20 kHz、±0.5 dB | |
| THD + ノイズ | 0.10% @ 1 kHz＠ノーマルレベル | |
| S/N | ＞80 dB@最大出力(アンウエイト) | |
| CMRR | 65 dB @ 20 Hz～20 kHz | |
| オーディオビット/サンプル | 18 bits/チャンネル、2チャンネル(L、R) | |
| サンプリングレート | 48 kHz | |
| オーディオ入力 | ||
| 信号タイプ | 1バランスアンバランスステレオまたは2アンバランスモノ | |
| コネクタ | (1) 3.5 mmミニステレオジャック | |
| インピーダンス | ＞10 ohmsアンバランス、DCカップルド | |
| ノーマルレベル | +4 dBu (1.23 Vrms)、-10 dBV (316 mVrms) | |
| 最大レベル | +8.9 dBu、（アンバランス）＠1% THD+N | |
| NOTE： 0 dBu = 0.775 Vrms、0 dBV = 1 Vrms、0 dBV = 2 dBu | ||
| オーディオ出力 - FOXBOX Rx HDMI レシーバ仕様と同じ | ||
| コントロール/リモート | ||
| 各ユニット上のシリアルコントロールポート | コントロール | 1 RS-232C、2.5 mm miniステレオジャック(フロントパネル) |
| パススルー | 1 RS-232C、3.5 mm キャクティブスクリューコネクタ、5極(3ピン使用) (リアパネル) | |
| ボーレートおよびプロトコル | コントロール | 9600bps、8データビット、1ストップビット、ノーパリティ |
| パススルー | 9600～115,200bps | |
| シリアルコントロールピンの設定 | Miniステレオジャック: tip = Tx、ring = Rx、スレーブ = GND キャクティブスクリュー: 1 = Tx、2 = Rx、3 = GND |
|
| プログラムコントロール | Extron コントロール/コンフィギュレーションプログラム（Windows用） Extron Simple Instruction Set (SIS™) |
|
| 一般 | ||
| 電源 | 外部電源 | 入力 : 100-240 VAC、50-60 Hz |
| 出力: 12 VDC、1 A、12W | ||
| 消費電力 | デバイス | 5.7 W、12 VDC |
| デバイスおよび電源 | 7.2 W、12 VDC | |
| 温度/湿度 | 保管 : -40～+70℃ / 10%～90%、結露なきこと 動作 : 0～+50℃/10%～90%、結露なきこと |
|
| 冷却 | 対流、トップパネル通気孔 | |
| 熱放出 | デバイス | 16.1 BTU/hr |
| デバイスおよび電源 | 21.3 BTU/hr | |
| マウンティング | ラックマウント | 可 / オプション：ラック棚 |
| 家具取り付け | 可 / オプション：アンダーデスクマウントキット | |
| ラックマウント用アクセサリ | オプショナル・ラックシェルフキット | |
| エンクロージャ材質 | メタル | |
| エンクロージャサイズ | 2.5 cm H x 22.2 cm W x 15.2 cm D | |
| 製品重量 | 0.3 kg | |
| 出荷重量 | 2 kg | |
| 振動 | カートンISTA 1A (International Safe Transit Association) | |
| 認定 | 安全 | CE、c-UL、FDA Class 1、UL |
| EMI/EMC | CE、C-tick、FCC Class A、ICES、VCCI | |
| MTBF | 30,000時間 | |
| 保証 | 3年間 | |

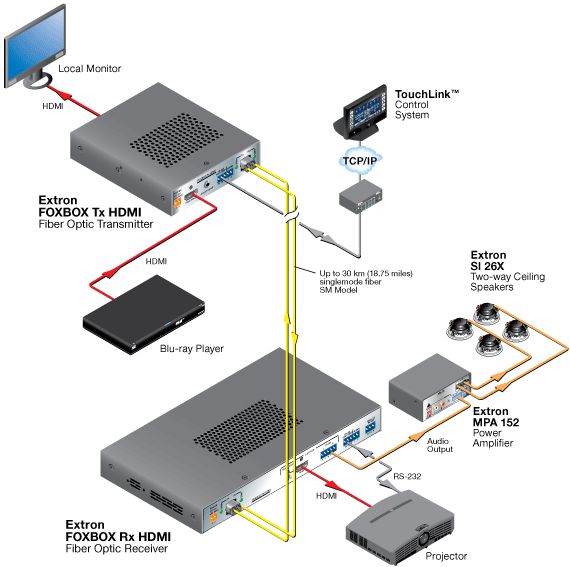

アプリケーション

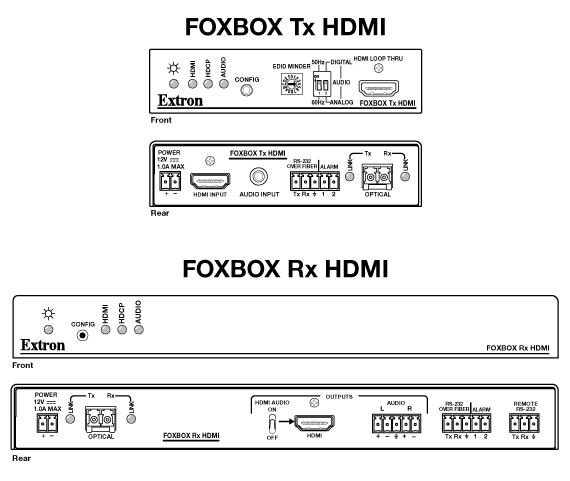

詳細図
| 製品名 | 機能 | 製品番号 | |
| FOXBOX Tx HDMI MM | トランスミッタ(マルチモード) | 60-1174-11 | |
|---|---|---|---|
| FOXBOX Tx HDMI SM | トランスミッタ(シングルモード) | 60-1174-12 |
