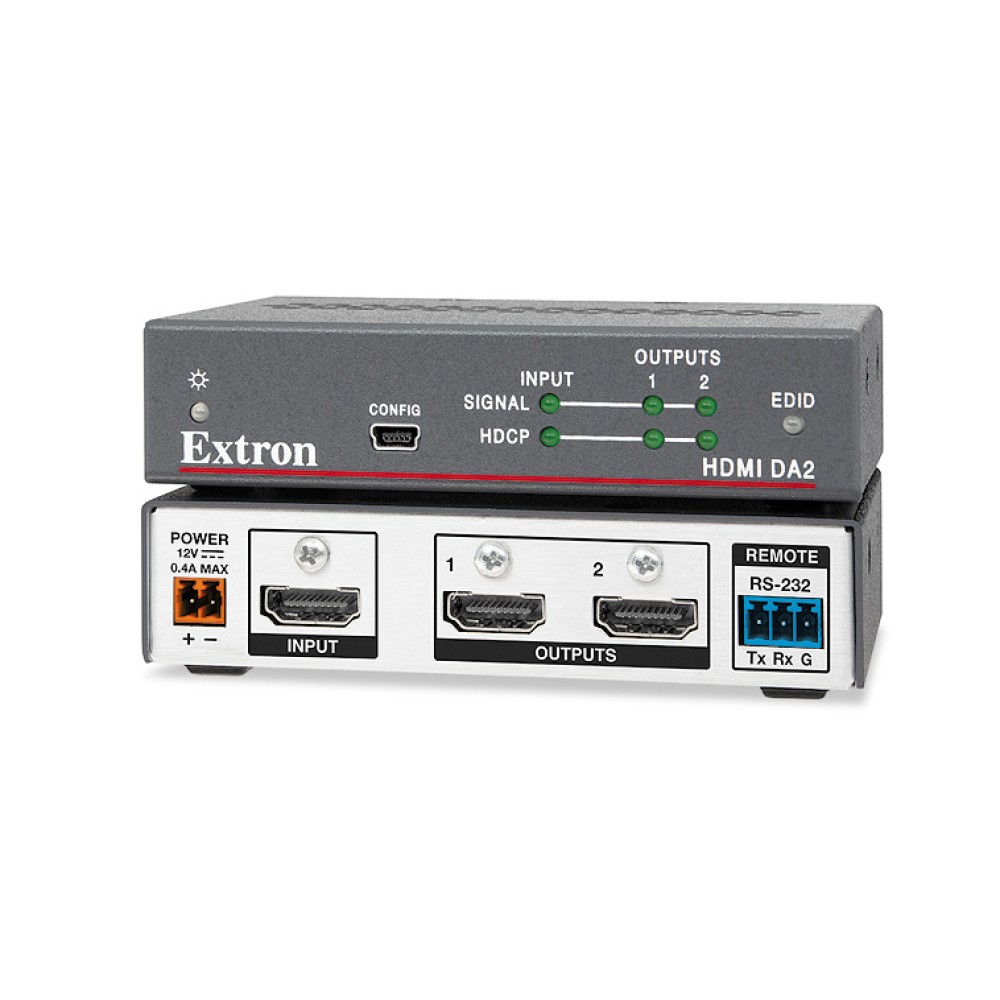

HDMI DA2
1入力2出力HDMI分配器
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- HDMIビデオ信号およびマルチチャンネルエンベデッドオーディオ信号を分配
- 入力 : HDMIタイプA（F）コネクタ1系統
- 出力 : HDMIタイプA（F）コネクタ2系統
- EDID Minder®により接続機器間のEDID通信を自動的に管理
- EDID Minderはソース機器の適切な起動とコンテンツの確実な出力を実現 - Key Minder®により継続的に接続機器のHDCP準拠を確認
- Key Minderは、全入出力機器間のHDCP認証を継続して行い、1つのソースからの信号を2台のディスプレイに分配することが可能 - HDCP準拠
- 1080p/60のHDコンポーネントビデオおよび最大1920x1200の高解像度コンピュータービデオ信号に対応
- HDMI規格準拠 : 最大データレート 6.75Gbps、12ビットディープカラー、3D、リップシンク、HDロスレスオーディオフォーマット対応
- 自動入力イコライズ調整機能により、HDMI Proシリーズケーブルを使用した場合1080p/60 8ビットカラー信号を最長15m伝送可能
- 長いケーブルや低品質のケーブルによる信号損失や、不十分な出力レベルのソース機器によるHDMI入力信号を補償 - カラー深度自動調整機能
- ディスプレイのEDID情報に基づきカラー深度を自動的に調整、ソース機器とディスプレイ間のカラー深度の不一致を防止 - RS-232Cを使用して出力毎にミュート制御可能 - 本線系統の出力をミュートしプレビュー系統の出力で内容を確認してから本線系統に出力可能
- EDIDのステータスおよびポート毎のHDCPの認証、信号検出をフロントパネルのLEDインジケータで視覚的に確認
- フロントパネルのLEDインジケータに信号のステータスをリアルタイムで表示、重要な基本パラメーターの監視が可能 - 各出力からDC +5 V/250mAの電源を外付け周辺機器に供給
- 2.5cm高、1/4幅メタル筐体
- コンパクトで耐久性のある筐体はラックマウントまたは目立たないように机の下やディスプレイの背後に設置することが可能 - LockIt® HDMIケーブルブラケット同梱
- エネルギー効率に優れた外部AC電源を同梱
- 電力消費と運用コストを削減
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
HDMI DA2は、HDMIの映像およびエンベデッドマルチチャンネルデジタルオーディオ用の1入力 2出力HDMI分配器（デストリビューションアンプ）です。HDMI規格に準拠し、最大データレート6.75Gbps、12ビットディープカラー、3D、リップシンク、HDロスレスオーディオフォーマットに対応しています。HDCPに準拠し解像度1080p/60のHDコンポーネントビデオ信号と高解像度最大1920x1200のコンピュータービデオ信号に対応しています。更に、HDMI DA2は、Extron独自のEDID MinderとKey Minder技術を搭載しています。EDID Minderは、接続機器間でEDID通信を維持します。また、Key Minderはすべての機器間でHDCPの認証を継続して行いソース機器からのコンテンツを同時に2台のディスプレイに出力することが可能です。HDMI DA2は、HDMI信号を2台のディスプレイに出力するアプリケーションに最適です。
システムへの効果的かつ容易な導入のために自動入力イコライズ調整機能、カラー深度自動調整機能、出力毎のミュート制御機能、モニタおよびトラブルシューティング用のインジケータ、更に各出力から周辺機器への電源供給機能を搭載しています。自動入力イコライズ調整機能により、HDMI Proシリーズケーブル（ハイスピードおよびスタンダードスピードHDMIケーブル）を使用した場合1080p/60 8ビットカラー信号を最長15mまで伝送可能です。自動入力イコライズ調整機能は、ソース機器からの不十分な出力レベルのHDMI入力信号や長いケーブルによる信号損失を補償するため信号補償器を別途用意する必要がありません。カラー深度自動調整機能は、ディスプレイEDID情報に基づきカラー深度を自動的に調整し、ソース機器とディスプレイ間のカラー深度の不一致を防止します。RS-232Cポートを使用して出力毎にミュート制御が可能、本線系統の出力をミュートし、プレビュー系統の出力で内容を確認してから本線系統に出力することできます。HDMI DA2は、EDIDのステータスならびに各入力と出力のHDCP認証のステータスと信号の有無をフロントパネルのLEDインジケータで表示します。また、各出力からDC +5 V/250mAの電源をHDMI 101 Plusケーブル補償器等の周辺機器に供給することが可能です。高さ2.5cm、1/4ラック幅のコンパクトなメタル筐体は、ラックマウントあるいは目立たないように机の下やディスプレイの背後に設置することが可能です。外部AC電源を付属しています。
| ビデオ | ||
| 最大データレート | 6.75 Gbps (2.25 Gbps/カラー) | |
|---|---|---|
| 最大ピクセルクロック | 165 MHz | |
| 解像度レンジ | 最大1920x1200または1080p @ 60 Hz、12-bitカラー | |
| フォーマット | RGBおよびYCbCrデジタルビデオ | |
| 規格 | DVI 1.0、HDMI、HDCP | |
| ビデオ入力 | ||
| 信号タイプ | 1シングルリンクHDMI (またはDVI-D*) | |
| コネクタ | 1HDMI type A（F） | |
| 入力ケーブル長 | 最大15.24m、＠225 MHz信号 最大30.48m、＠165 MHz信号 |
|
| NOTE : 伝送距離は、信号の解像度、ケーブルの種類、グラフィックカード、システムで使用するディスプレイにより変化します。 | ||
| ビデオ出力 | ||
| 信号タイプ | 2シングルリンクHDMI (またはDVI-D*) | |
| コネクタ | 2 HDMI type A（F） | |
| コントロール/リモート | ||
| シリアルコントロールポート | RS-232C、3.5 mm、3極キャプティブスクリューコネクタ | |
| ボーレートおよびプロトコル | 9600bps、8データビット、1ストップビット、ノンパリティ | |
| シリアルコントロールピン設定 | 1 = Tx、2 = Rx、3 = GND | |
| USBコントロール | 1フロントパネル、ミニUSB B（F） | |
| USB規格 | USB 2.0、ロースピード | |
| プログラムコントロール | Extron Simple Instruction Set (SIS™) | |
| 共通 | ||
| 電源 | 外部 入力: 100-240 VAC、50-60 Hz 出力: 12 VDC、1 A, 12W |
|
| 消費電力 | デバイス | 4.0W |
| デバイスおよび電源 | 5.3W | |
| 温度/湿度 | 保管 | -40～+70℃ / 10%～90% (結露なきこと) |
| 動作 | 0～+50℃ / 10%～90% (結露なきこと) | |
| 冷却 | 対流、通気孔 | |
| 熱放出 | デバイス | 13.1 BTU/hr |
| デバイスおよび電源 | 17.5 BTU/hr | |
| ラックマウント | 可 / オプション：ラック棚 | |
| 筐体 | メタル | |
| 筐体サイズ | 2.5 cm H x 10.9 cm W x 7.6 cm D | |
| 振動 | ISTA 1A、カートン(International Safe Transit Association) | |
| 認証 | 安全 | CE、c-UL、UL |
| EMI/EMC | CE、C-tick、FCC Class A、ICES、VCCI | |
| MTBF | 30,000 hours | |
| 保障 | 3年 | |

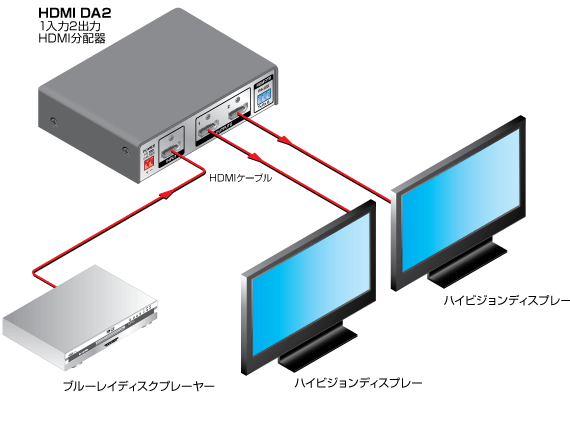

アプリケーション

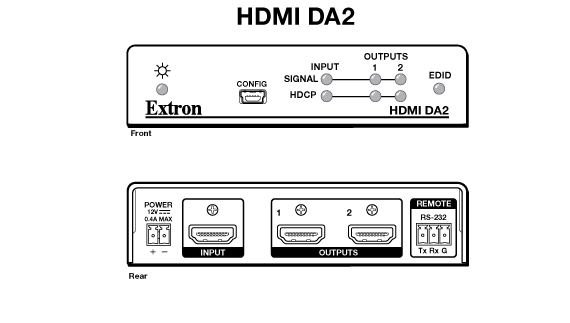

詳細図
| 製品名 | 機能 | 製品番号 | |
| HDMI DA2 | 1入力2出力HDMI | 60-997-01 |
|---|
