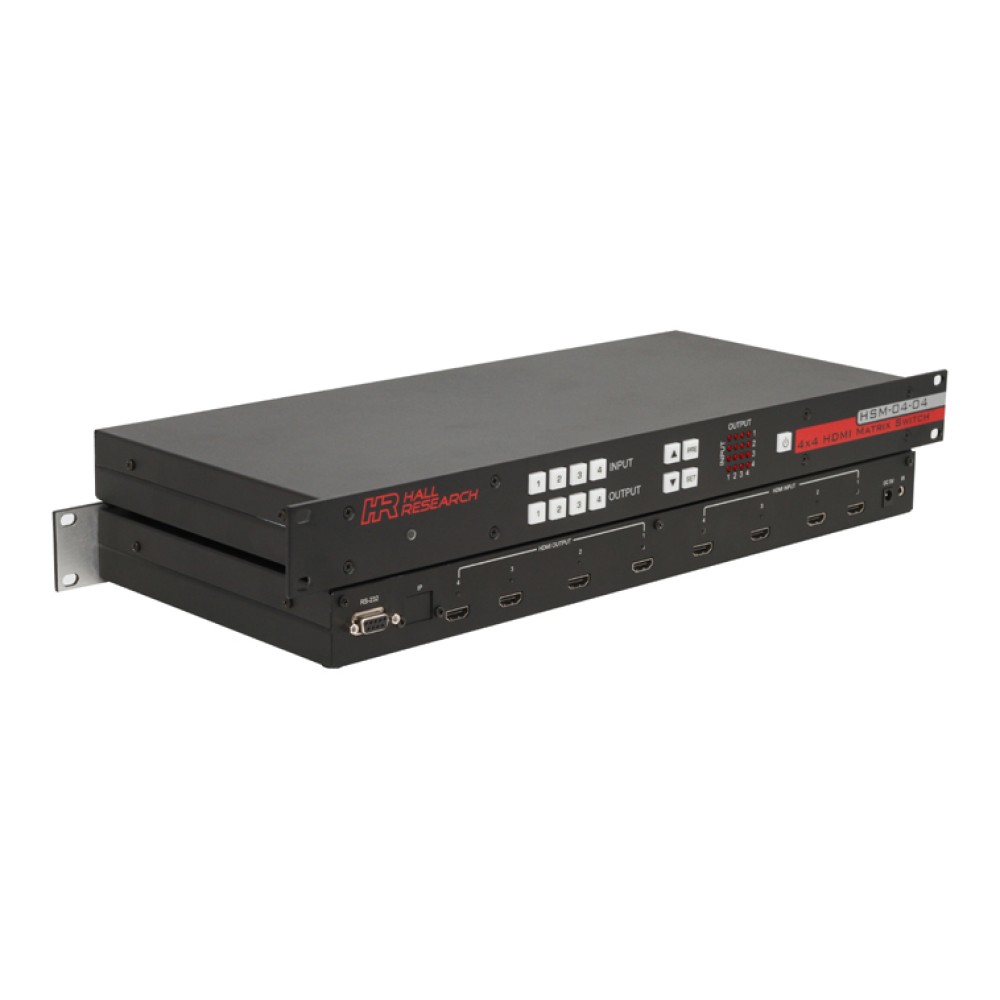

HSM-04-04

HSM-04-04 4 x 4 HDMIマトリックススイッチ,RS232C制御

主な製品特長


  • Compatible with HDMI version 1.3、HDCPおよびDVI入力にコンパチブル
  • 480iから1080p、VGAからWUXGAまでの(HDMI)およびPC(DVI)解像度の広いレンジをサポート
  • ディープカラー12bitのデジタルビデオフォーマットサポート
  • 損失のないデジタルオーディオサポート:5.1および7.1 Dolby TrueHD、Dolby Digtal plus TrueHDおよびDTS-HDマスターオーディオサポート
  • 一般的に使用するルーティングパターンのセーブとリコールのプリセット
  • EDID管理が最も高い能力のディスプレイを優先(HDMI1.3が1.2より優先、HDMIサポートがDVIに取って代わります)
  • インターナルEDIDエミュレーションユーザ選択オプション
  • 出力ビデオ信号は、完全なタイミングにより歪補正および再生成そしてジターフリー
  • フロントパネルIRセンサーおよびリアーパネルコネクタ(ユニットが見通せない場合に使用するオプショナルIRディテクタケーブル接続用)
  • Silicon Imageチップセット使用
  • 入力用HDMIケーブル最大長15mおよび出力用ドライブケーブル15m
  • Hall Researchのコントロールコマンドセット(GCCS)によるRS-232Cポートを含む
  • 1 RU高コンパクトかつ堅牢なラックマウントタイプ・メタルエンクロージャ
  • Silicon Image (HDMI設立メンバー)チップセット使用

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番


RS232C制御による4×2 HDMI 1.3マトリクススイッチ。HDCP、ディープカラー、マルチチャンネルデジタル・オーディオ(最大7.1チャンネル)また、DVI(PC)またはHDMI(HDTV)ソースおよびディスプレイのいかなる組み合わせをサポートします。
各出力に独立した色の深さを変換ができるSilicon Image1.3チップセットを使用しています。これは、可能な限りの高い数の色を各出力に表示することを保証します。言い換えれば、いくつかの出力がHDMI1.2だけのサポート、他が1.3しかサポートしないディスプレイに接続するとユニットは、可能な限り最も深い色の濃さを受けるために各入力ソースにHDMI1.3をサポートするとしてリポートします。
EDID管理、高速スイッチング、ロープロファイル(僅か1 RU)、プリセットセーブとリコール機能、IRリモート、包括的なフロントパネルコントロールは、ホームシアター、会議室、マルチメディアプレゼンテーションシステムといった用途に理想的なデジタルマトリクススイッチを提供します。

ブロックダイアグラム


ビデオ規格 HDMI 1.3、DVI (シングルリンク)
ビデオ信号タイプ TMDS ビデオ、DDC EDID (0~5V TTL)
ビデオコネクタ HDMI Type A (F) ロック付
ビデオデータレート 2.25 Gbps
カラーサポート RGB、YCbCr 4:4:4、YCbCr 4:2:2、xvYCC
最大ケーブル長 ソースから15 m (いかなる解像度またはカラーデプス)、ディスプレイまで15 m 1080p、または7.5 m (デ―プカラー)
HD解像度 480i、480p、576i、576p、720p、1080i、1080p 8 または12 bits/チャンネル (24または36 bitsアグリゲート)
PC分解能 VGA~UXGA
オーディオフォーマット PCM2、PCM5.1、PCM7.1、Dolby5.1、DTS5.1、DD+、D-TrueHD、DTS-HD
電源 100 VAC~240 VAC、50-60 Hz、外部電源:5 VDC、6 A
電力 最大負荷17 watts max (3.4A @ 5v)
温度/湿度 動作温度0~+40℃/10%~90%、結露なきこと
保管温度-40~+70℃/10%~90%、結露なきこと
冷却 対流式
マウンティング フロントパネル1RU 19” ラックマウンタブル
エンクロージャー メタル
サイズ 43 mm H x 440 mm W x 195 mm D
重さ 4 kg
推奨ケーブル ロッキング付ハイパフォーマンスHDMIケーブル(C-HDMI-L-xx)
振動 ISTA 1A in carton (International Safe Transit Association)
安全 CE
EMI/EMC CE、FCC Class A
MTBF 90,000 時間
保証 2 年

HSM-04-04 4 x 4 HDMIマトリックススイッチ、RS232C制御
