ATEN

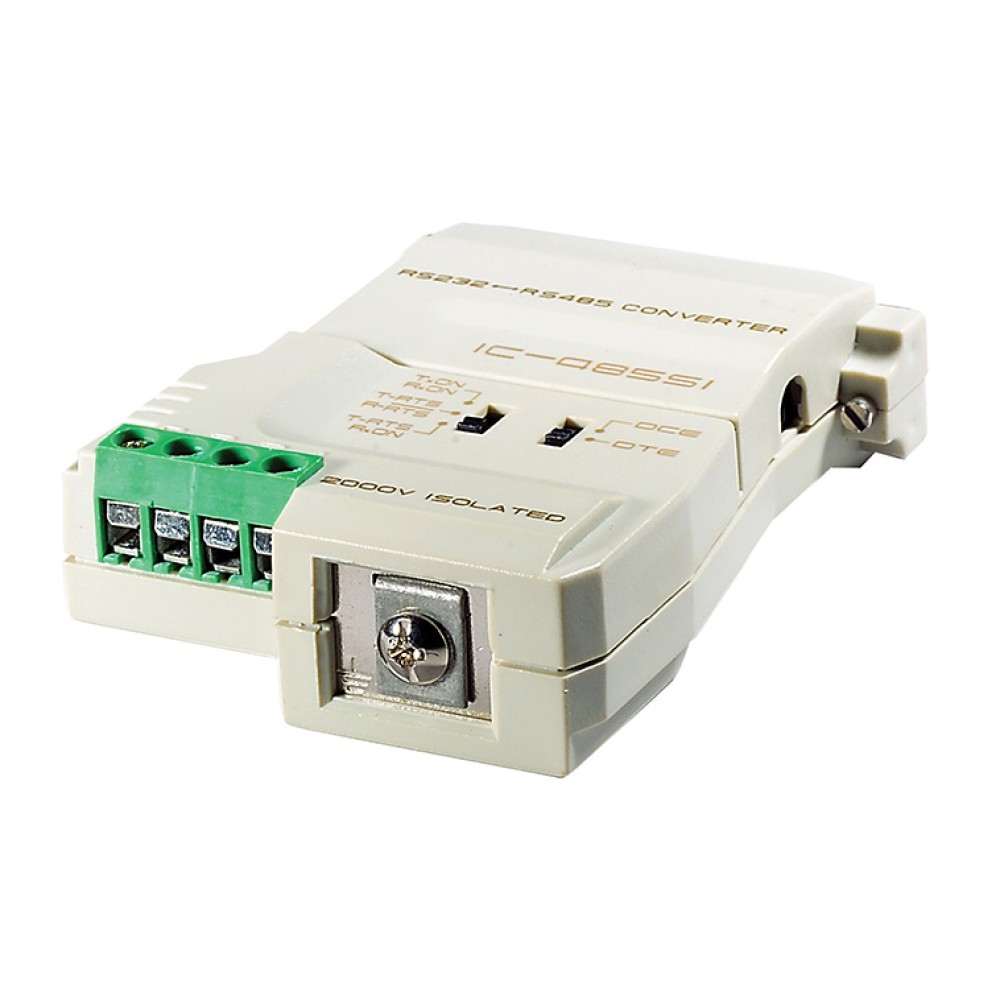

IC485SI

RS232C⇒RS422/485双方向 絶縁性コンバーター

主な製品特長


  • 絶縁(パワーアイソレーション)対応 - 最大2000V

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番

  • データ転送はRTS(送信要求)信号によってコントロール可能
  • DCE/DTEスイッチ切替え可能
  • Point-to-Point、マルチドロップ、Simplex/Duplexリンク選択可能
  • 4芯全二重/2芯半二重対応
  • コンパクトなサイズ
  • 最大延長距離: 1200m(最大100Kbps)
  • ※必ず同型番の組合せでお使いください
  • ※メーカー保証は、同型番の組合せ利用時のみになり、他の組合せは保証対象外になります

機能 IC-485SI
コネクタ DB-25ピン メス×1 (for RS-232)
ターミナルブロック×4(for RS-485)
Ground Tab
スライドスイッチ SW1 DCE, DTE
SW2 T×ON, R×ON
T×RTS, R×RTS
T×RTS, R×ON
データ転送速度 最大 100 Kbps
ケーブル長 最大1200m
電源仕様(アダプタ) 型番:0AD3-5709-031G
入力:100V 50~60Hz
出力:DC9V 300mA
動作環境 動作温度 0~50℃
保管温度 -20℃~60℃
湿度 0~80%RH 結露なきこと
ケース材料 プラスチック
重量 60 g
サイズ(W × D × H) 54×74.5×18.5 mm
同梱品 電源アダプタ×1
ユーザーマニュアル×1
