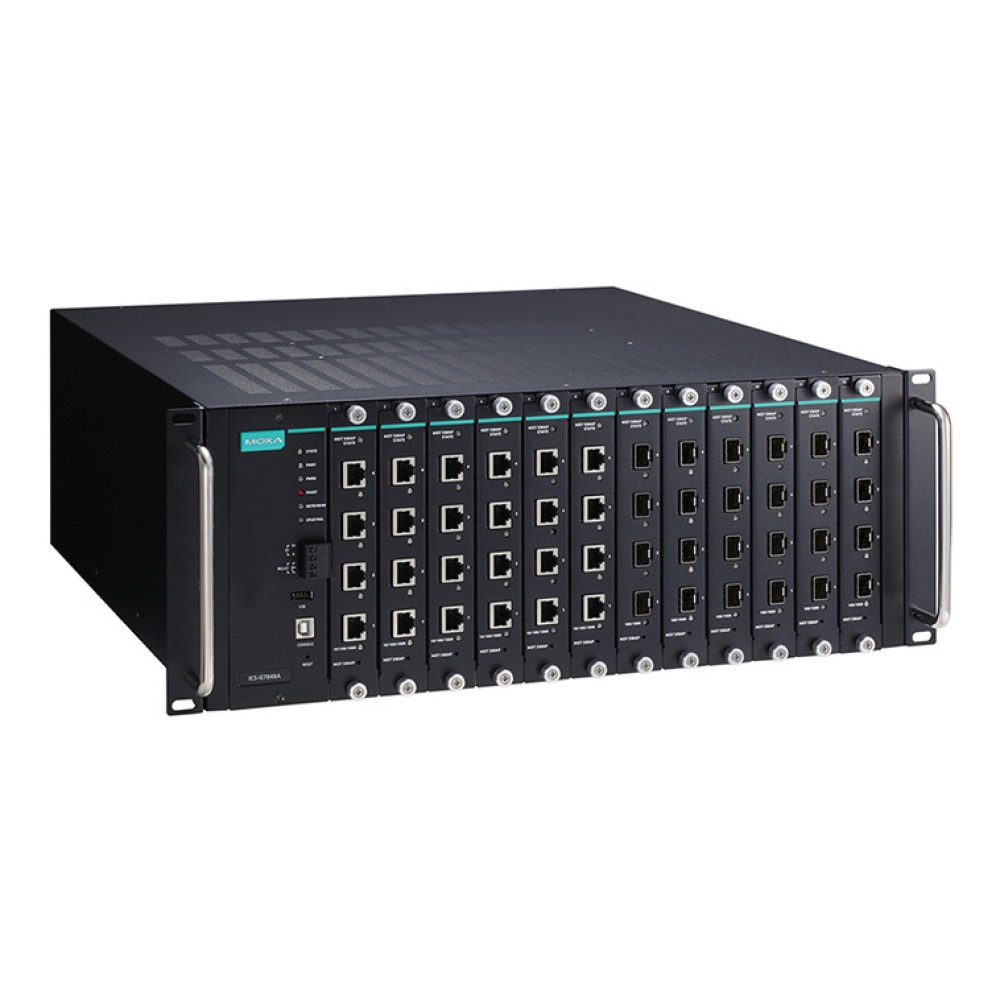

ICS-G7848Aシリーズ
48G Layer 3 フルギガビット モジュラーマネージドイーサネットスイッチ
主な製品特長
- 最大48ギガビットイーサネットポート
- 最大48光ファイバコネクション (SFPスロット)
- 最大48のPoE+ポート/外部電源付き (IM-G7000A-4PoEモジュール)
- ファンレス、-10~60℃動作温度範囲
- モジュラー設計により柔軟性の拡大 および 将来の拡張が容易
- 連続オペレーションを確保するホットスワッパブルインターフェースと電源モジュール
- Turbo Ring および Turbo Chain (リカバリタイム<50ミリ秒 @ 250スイッチ) および STP/RSTP/MSTPネットワーク冗長性
- 絶縁タイプ冗長電源入力のユニバーサル110/220 VAC電源範囲
- MXstudioサポートによる可視化された産業ネットワークマネージメント
- V-ON™ によるミリ秒レベルのマルチキャストデータとビデオネットワークのリカバリの保証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
ICS-G7848Aのフルギガビット機能は、帯域幅が増加し、ハイパフォーマンスと、ネットワークを介して大量のビデオ、音声、および データを高速に転送する機能を提供します。ファンレススイッチは、冗長テクノロジーをサポートし、絶縁タイプ冗長電源によりシステムの信頼性とネットワークバックボーンの可用性を向上させます。
さらなる機能と利点
- ネットワーク間でデータと情報を高速で転送するスイッチング機能 (ICS-G7800Aシリーズ)
- 高度なPoEマネージメント機能:PoE出力設定、PD障害チェック、PoEスケジューリング、PoE診断 (IM-G7000A-4PoEモジュール使用)
- コマンドラインインターフェイス (CLI) による主要な管理機能をすばやく構成
- Q-in-Qタギングにより高度なVLAN機能をサポート
- 異なるポリシーでIPアドレスを割り当てるDHCP Option 82
- EtherNet/IP および ModbusTCPプロトコルのサポートによるデバイスのマネージメントと監視
- 透過的なデータ伝送のためのPROFINETプロトコルとの互換性
- センサとアラームをIPネットワークと統合するデジタル入力
- 冗長デュアルAC電源入力
- マルチキャストトラフィックをフィルタリングするIGMPスヌーピング および GMRP
- ネットワーク計画を容易にするポートベースVLAN、IEEE 802.1Q VLAN、および GVRPプロトコル
- デターミニズムを高めるQoS (IEEE 802.1p/1Q および TOS/DiffServ)
- ポートトランキングによる帯域幅使用率の最適化
- ネットワークセキュリティを強化するTACACS+、SNMPv3、IEEE 802.1X、HTTPS、および SSH
- アクセス制御リスト (ACL) によるネットワークマネージメントの柔軟性とセキュリティの向上
- さまざまなレベルのネットワーク管理用のSNMPv1/v2c/v3
- RMONによる効率的なネットワーク監視とプロアクティブな機能
- 予期せぬネットワークステータスを予防する帯域幅マネージメント
- 認証を受けたMACアドレスだけがアクセスできるロックポート
- ポートミラーリングによるオンラインデバッグ
- Eメール、リレイ出力を介した障害の自動警報
入力/出力インターフェース | |
アラーム接点チャネル | リレイ出力電流容量 2 A @ 30 VDC |
---|---|
デジタル入力 | +13 ~ +30 V state 1 -30 ~ +1 V state 0 最大入力電流:8 mA |
イーサネットインターフェース | |
規格 | IEEE 802.1D-2004 Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1X 認証 IEEE 802.3 10BaseT IEEE 802.3ab 1000BaseT(X) IEEE 802.3ad Port Trunk with LACP IEEE 802.3u 100BaseT(X) および 100BaseFX IEEE 802.3xフロー制御 IEEE 802.3z 1000BaseSX/LX/LHX/ZX IEEE 802.3af/at PoE/PoE+ 出力 |
スロットの組み合わせ | 12 スロット:4 ポートインターフェースモジュール (10/100/1000BaseT(X), PoE+ 10/100/1000BaseT(X), または 100/1000BaseSFPスロット) |
イーサネットソフトウェア機能 | |
マネージメント | ARP、バックプレッション フロー制御, BOOTP, DDM, DHCP オプション 66/67/82, DHCP Server/Client, IPv4, LLDP, ポートミラー, RMON, SNMP inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, SMTP, RARP, フロー制御 |
フィルタ | 802.1Q, GMRP, GVRP, IGMP v1/v2/v3, QinQ VLAN |
マルチキャストルーティング | DVMRP, PIM-DM, PIM-SM, PIM-SSM |
冗長性プロトコル | リンクアグリゲーション, MSTP, RSTP, Turbo Chain, Turbo Ring v1/v2, V-ON |
ルーティング冗長性 | VRRP |
セキュリティ | Access control list, Broadcast storm protection, HTTPS/SSL, MAB authentication, Sticky MAC, NTP authentication, Port Lock, RADIUS, SSH, TACACS+ |
時間マネージメント | NTP Server/Client, SNTP |
ユニキャストルーティング | OSPF, RIPV1/V2, スタティックルート |
産業用プロトコル | EtherNet/IP, Modbus TCP |
MIB | Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB |
スイッチのプロパティ | |
DRAM | 128 MB |
フラッシュ | 16 MB |
IGMPグループ | 4096 |
ジャンボフレームサイズ | 9.6 KB |
MACテーブルサイズ | 16 K |
最大VLAN数 | 256 |
パケットバッファサイズ | 12 Mbits |
VLAN ID範囲 | VID 1 ~ 4094 |
優先キュー | 8 |
USBインターフェース | |
ストレージポート | USB Type A |
シリアルインターフェース | |
コンソールポート | USBシリアルコンソール (Type Bコネクタ) |
電源パラメータ | |
入力電圧 | 110 ~ 220 VAC, 冗長デュアル入力 |
動作電圧 | 85 ~ 264 VAC |
過負荷電流保護 | サポート |
逆極性保護 | サポート |
入力電流 | 0.87/0.51 A @ 110/220 VAC |
メカニカル | |
IP保護等級 | IP30 |
サイズ | 440 × 176 × 523.8 mm |
重量 | 12,900 g |
インストレーション | ラックマウンティング |
環境 | |
動作温度 | -10 ~ 60℃ |
保管温度 (パッケージ含む) | -40 ~ 85℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
規格 および 認証 | |
安全性 | EN 60950-1, UL 60950-1 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD:接触: 6 kV;気中:8 kV IEC 61000-4-3 RS:80 MHz~1 GHz:20 V/m IEC 61000-4-4 EFT:電源:4kV;信号:4kV IEC 61000-4-5 サージ: 電源: 2 kV;信号:2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
鉄道 | EN 50121-4 |
落下 | IEC 60068-2-32 |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-6 |
MTBF | |
時間 | 314,973 時間 |
規格 | Telcordia (Bellcore), GB |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |

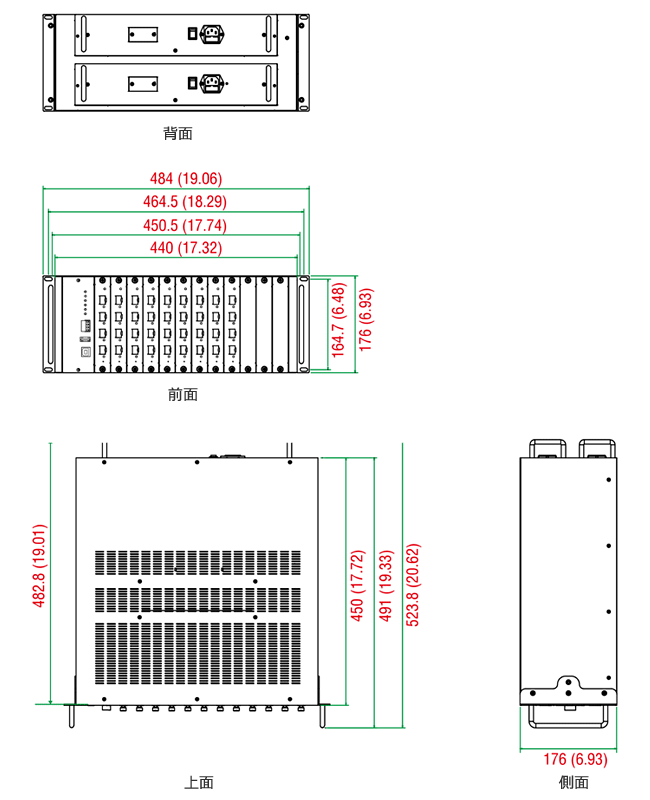

サイズ (単位=mm)
![サイズ](/storage/ics-g7848a-series_img_01.gif)
ICS-G7848A-HV-HV | Layer 3 100/1000Base SFPスロット:最大48 10/100/1000BaseT(X)ポート RJ45コネクタ:最大48 動作温度:-10~60℃ |
---|
