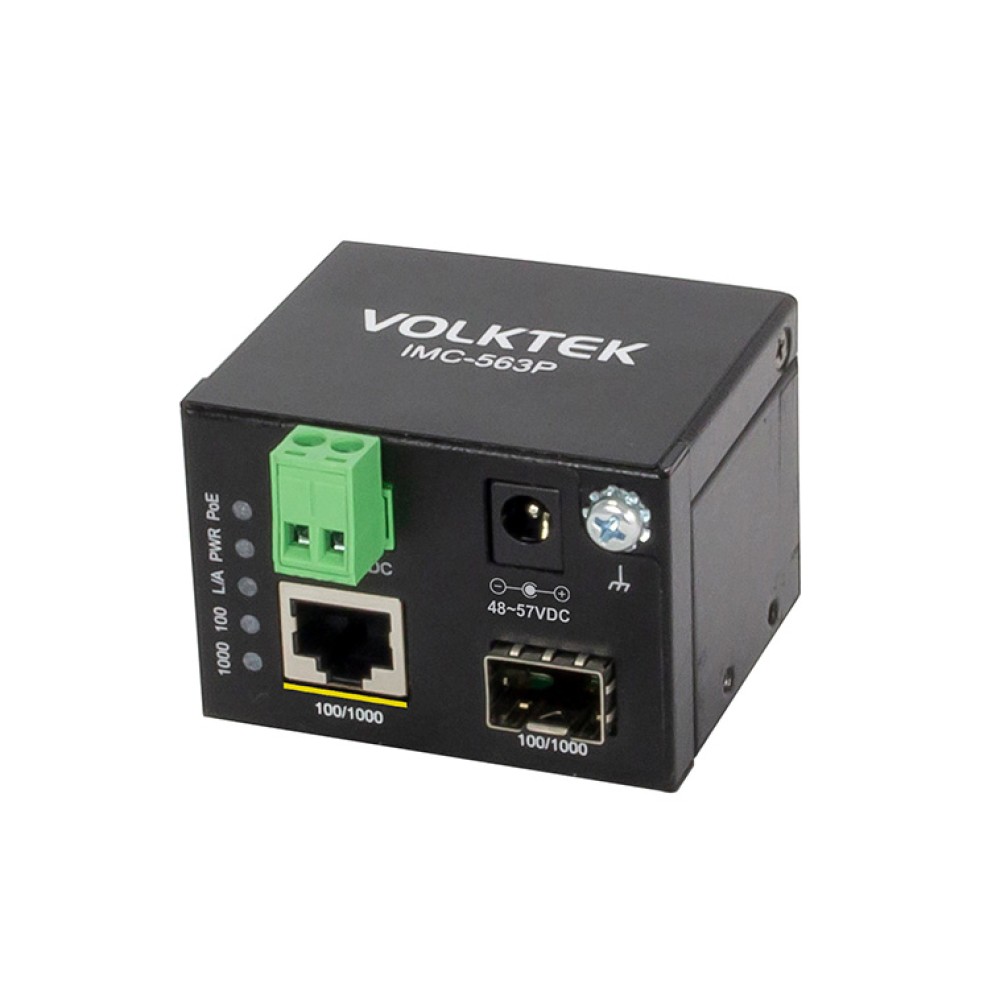

IMC-563P

1 x 100/1000 PoE+ RJ45 FX/GbE SFP 産業用IIoTコンバーター

主な製品特長

コンパクトサイズ

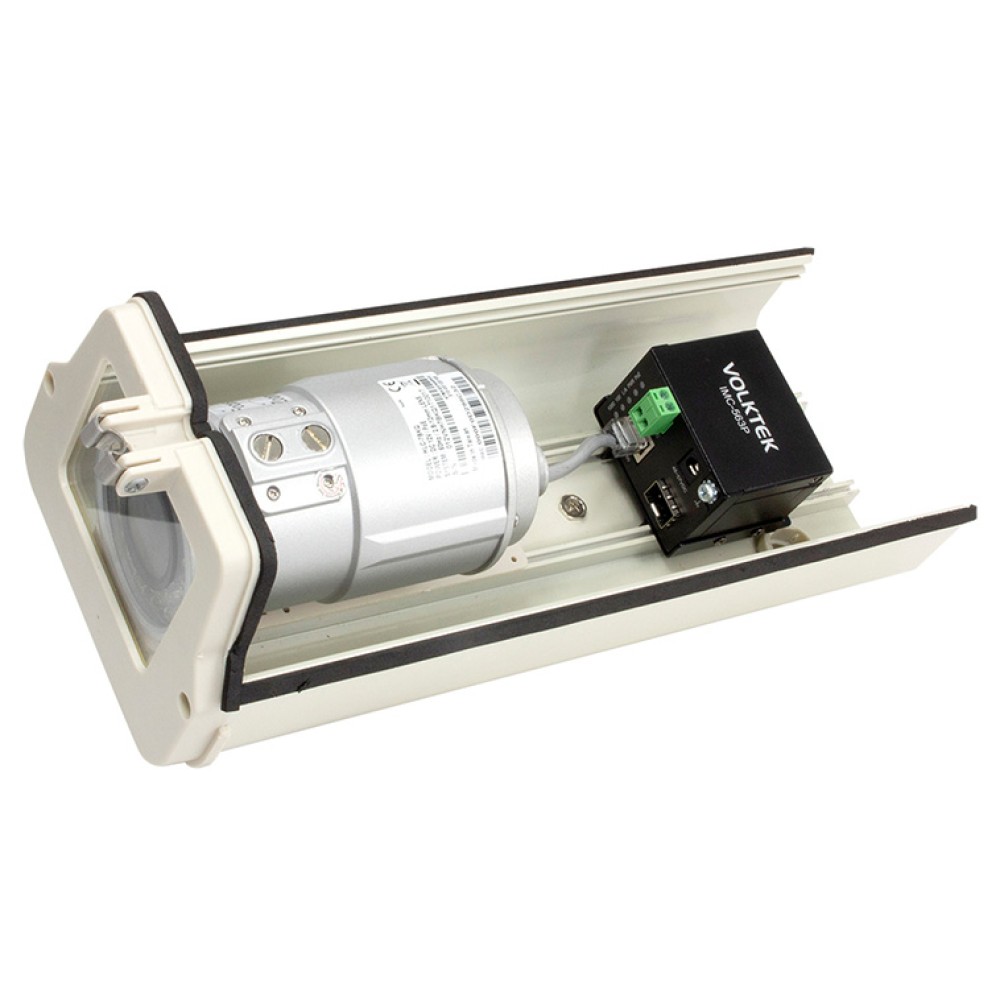

コンバータは、コンパクトフォームファクタであるため屋外のIPカメラエンクロージャ内に配置することができます。 組み込まれたPoEは、IPカメラのインストールと導入をより便利にサポートします。 このコンパクトなデバイスは、スペース制限のあるカメラなどのデバイスに対するインストールに最も適しています。

容易なPlug-n-Playオペレーション

メディアコンバータは、PoEアプリケーションシステムのセットアップが簡単で、すぐに使用できるソリューションを提供します。カッパーポートでの自動MDI/MDIXおよびオートネゴシエーションをサポートするメディアコンバータは、リンクを通して最適なオペレーションモードの自動的な検出および構成をします。これによりユーザのセットアップまたはコンフィギュレーション手順の必要性を解消しインストレーションが簡素化され、インストールされた後は、メディアコンバータが自動的に動作します。

堅牢なスイッチのパフォーマンス

IMC-563Pは、サージおよびESD保護により電磁干渉および強力な電気サージに対する高レベルの耐性を提供するため過酷な環境においても容易に導入が可能となります。
Note:メディアコンバータが機能するには、ファイバーとカッパーのポートスピードが同じである必要があります。

FCC

CE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

IMC-563Pは、厳しい環境においてIP監視を実施する際、PD(受電装置)デバイスに十分な電力を供給する信頼性の高いネットワークコネクティビティを実現する設計がされた産業用のアンマネージドPoE +メディアコンバータです。コンバータは、IEEE802.3af/at PoE規格の1 100/1000Base-T RJ45および100FX/1000Base-Xポートのための1 SFPポートをサポートしています。

IP30保護等級のエンクロージャの採用により、-40℃~75℃の範囲の過酷な温度環境においても極めて高い耐性を発揮します。IMC-563Pは、ソフトウェアやコンフィギュレーションの追加を必要とせずに迅速にインストレーションができるため辺鄙なロケーションにおいて24時間体制の監視を可能にする最適なソリューションであることが証明されています。

規格
IEEE 802.310Base-T
IEEE 802.3u100Base-TX/FX
IEEE 802.3ab1000Base-T
IEEE 802.3z1000Base-SX/LX
IEEE 802.3afPoE
IEEE 802.3atPoE+
電源
電源入力48~57V DC(ターミナルブロック経由)
電力消費量>36ワット
インターフェースと光ファイバ
コネクタタイプSFP
インターフェースタイプ100Base-FX / 1000Vase-SX / LX
ファイバーモードSFP モジュールによる
距離最大80km, SFP モジュールによる
メカニカル/環境
動作温度-40~75℃
保管温度-40~85℃
動作湿度5~95%(結露なきこと)
保管湿度5~95%(結露なきこと)
サイズ(W x H x D)56 x 40 x49(mm)
重量TBD

アプリケーション

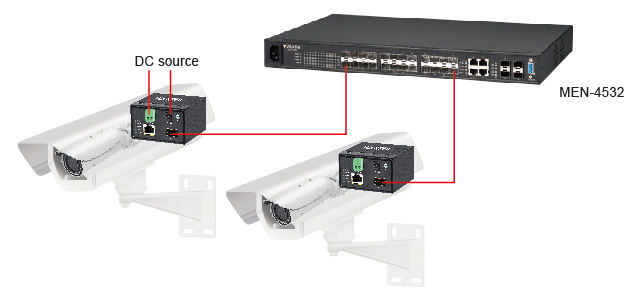

このダイアグラムは、PoEメディアコンバータのアプリケーションを描写しています。メディアコンバータコンパクトサイズであるため両方のカメラのエンクロージャ内に配置され、ビルディング内に設置されたファイバースイッチに接続しています。 メディアコンバータからは電源とデータの両方をRJ45ケーブルでIPカメラへ供給します。

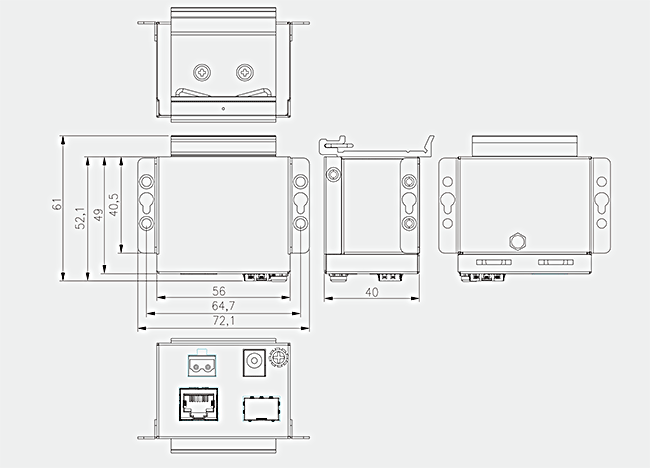

サイズ (単位=mm(inch))

IMC-563P1x 100/1000Base-T RJ45 PoE+ 1x FX/GbE SFPメディアコンバータ

オプショナルアクセサリ

■SFPモジュール

GBM-1041000Base-SX 1.25G, マルチモードSFP, 500m
GBM-104-21000Base-SX 1.25G、マルチモード、3.3V、1310nm、2Km
GBM-104-101000Base-LX 1.25G、シングルモードSFP、10Km
GBM-123TS1000Base-LX、Bi-Di SFP TX:1310/RX:1550,シングルモード,10km
GBM-123RAS1000Base-LX、Bi-Di SFP TX:1550/RX:1310,シングルモード、10km
