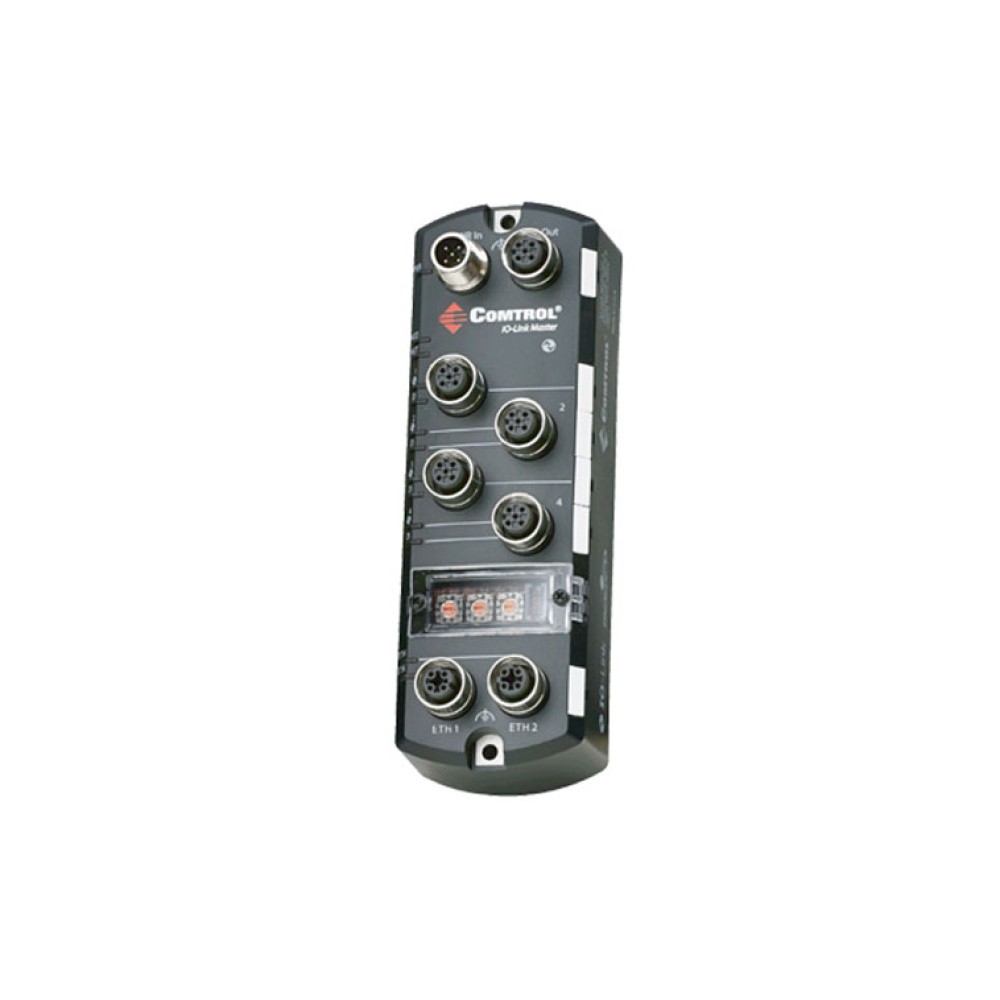

IO-Link Master 4-EIP
2ファストイーサネットポートおよび4 IO-Linkポート
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 4チャネルIO-Link Masterを産業用EtherNet/IP™ に接続
- ModbusがIO-Linkセンササービス および プロセスをアクセス
- EtherNet/IP™ Class 1 および Class 3
- 過酷な環境に対応できるM12コネクタ装備の堅牢なIP67保護等級ハウジング
- 設定 および 診断のためのWindowsアプリケーション および Web GUI
- ワイド動作温度 (0～+55℃)
- デバイス、ネットワーク および ポートステータスLEDによる可視化
- すべてのポート上にデジタル入力追加
- パワフルなWeb設定
- IO-Link V1.1コンバーチブル
- IO-Link COM 1、COM 2 および COM 3サポート (230Kボーレート)
- スリムラインマシンマウント設置
- CEのRoHS2準拠
- 先進的QuickLinx技術
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

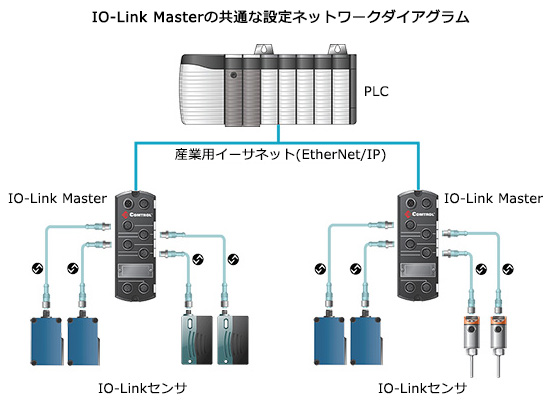

ComtrolのIO-Link Masterは、フィールドレベルセンサネットワークと産業用 EtherNet/IP™バックボーン間のブリッジを合理化するゲートウェイを提供するポピュラーな産業EtherNet/IP™プロトコルとIO-Link規格の利点を組み合わせています。
IO-link Masterは、Class A M12コネクタを使った2ファストイーサネットポートおよび4 IO-Linkポートを搭載したIP67保護等級のスリムな設計がされています。このIO-link Master製品は、産業グレードのコンポーネントを使用したマシンマウント設計による産業アプリケーションに最適の信頼性が高い設計がされています。IO-Link Masterは、容易にファクトリオートメーションネットワークに統合することが可能でIO-LinkとデジタルIO技術の両方に対応しています。
何故IO-Link?
IO-Linkは、産業界で幅広くサポートされたパワフルでシンプルなプロトコルです。IO-Linkを利用するためには多くの理由があります。デジタルまたはアナログセンサを使用している多く産業現場でIO-Linkセンサは、エンドユーザに重要な詳細情報、設定の可能性およびコントロールを提供することができます。自動化システムの設置からオペレーションおよびオートメーションシステムに至るまでIO-Linkは、従来のソリューションに比べて明らかに多くの利点を提供することができます。
| ハードウェア | |
| ネットワークインターフェース | 10/100BASE-TX |
|---|---|
| エンクロージャ | モールドABS |
| 設置 および グランド方法 | マシン または パネルマウント、2ホールM4または#8スクリュー |
| ネットワークプロトコル | EtherNet/IP™、Modbus/TCP (slave) |
| コネクタ | 4 IO-Link 2-イーサネット 2–電源 |
| LED表示 | 電源、モジュールステータス、ネットワークステータス、IO-Link、DI および イーサネットポートステータス |
| イーサネット | ポートステータス |
| サイズ | 154 x 51.8 x 42.7 mm |
| イーサネットインターフェース仕様 | |
| コネクタタイプ | M12 D-coded、4-pin (F) |
| ポート数 | 2 |
| イーサネット仕様 | 10/100BASE-TX |
| 規格 | IEEE 802.3：10BASE-T IEEE 802.3u：100BASE-TX |
| オートMD/MDI-X | 有 |
| オートネゴシエーション | 有 |
| リンク距離 | 100m |
| ケーブルタイプ | Unshielded twisted pair (UTP) |
| IPv4 アドレッシング | 有 |
| IO-Linkインターフェース仕様 | |
| コネクタタイプ | M12、A-coded、5-pin (F) |
| ポート数 | 4 |
| 転送レート | 4.8K (COM1) 38.4K (COM2) 230.4K (COM3) |
| ボーレート認識 | 自動 |
| ケーブル長 | 20m (Max.) |
| デジタル入力 | |
| コネクタタイプ | M12 A-coded、5-pin (F) |
| ポート数 | 4 |
| 入力特性 | Type 2 |
| ケーブル長 (Max.) | 30m |
| デジタル出力 | |
| コネクタタイプ | M12 A-coded、5-pin (F) |
| ポート数 | 4 |
| アクチュエータ (センサ) 電流負荷 (Max.) | 200mA |
| ランプ負荷 (Max.) | 4W |
| 過負荷および短絡電流保護 | 有 |
| スイッチング出力 | PNP、NPN |
| 電気的特性 | |
| デバイス | DC入力電圧範囲 18-30VDC 電流容量 (Max.) 2A @ 24VDC 電流消費 (w/outデバイス) 100mA 電源消費量 2.4W |
| センササプライコネクタ 1～4 (Max.) | 200mA/コネクタ |
| IO-Linkコネクタ短絡電流保護 | 300mA |
| 電源コネクタ | 入力 (1) M12 A-coded、5-pin (M) 出力 (1) M12 A-coded、5-pin (F) |
| 環境 | |
| 温度 | システムOn：0℃～+55℃ システムOff：-40℃～+70℃ |
| 動作湿度(結露なきこと) | 10%～95% |
| 保管湿度(結露なきこと) | 10%～95% |
| 衝撃/振動 | EN60068-2-6 EN60068-2-27 |
| エンクロージャ | IP67 (IEC 60529) |

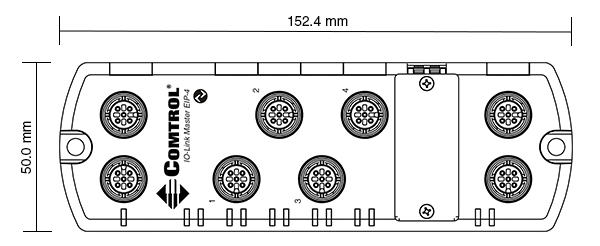

サイズ (単位=mm)
| IO-Link Master 4-EIP | 2ファストイーサネットポート および 4 IO-Linkポート |
|---|
