IO-Link Master 8-PNIO
PROFINET IO対応 8ポート IO-Link Master
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PROFINET IO 対応 8ポートIO-Link Master
- PROFINET 認証
- 堅牢なIP67筐体設計にて過酷な環境に対応、M12コネクタにて1つのマスターブロックで最大8つのセンサまたはアクチュエータ接続が可能
- PROFINET IO にてIO-Link プロセス、イベント、サービスデータへアクセス
- 複雑なプログラミング不要でIO-Link ISDUブロックへのPLCアクセス
- IOL_CALL機能モジュールサポート
- GDSMLファイル
- パワフルなweb GUIによる設定および診断：
▪ IO-Linkデバイス製造業者のIODDファイルを使用したIO-Linkデバイス管理にて容易なデバイス設定
▪ 自動データ格納 (アップロードおよびダウンロード)
▪ 手動データ格納 (アップロードおよびダウンロード)
▪ デバイス検証
▪ データ検証 - ワイド動作温度(-25 ～ 60℃)
- 各ポートに追加デジタル入力
- IO-Link V1.0 および V1.1 互換
- IO-Link COM1, COM2 および COM3 サポート (ボーレート：230K)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
8ポート IO-Link Master「IO-Link Master 8-PNIO」は、堅牢なIP67筐体とM12コネクタにて、厳しい環境に対応しています。
また、この産業用IO-Linkゲートウェイは、-25～60℃の幅広い動作温度に対応しています。

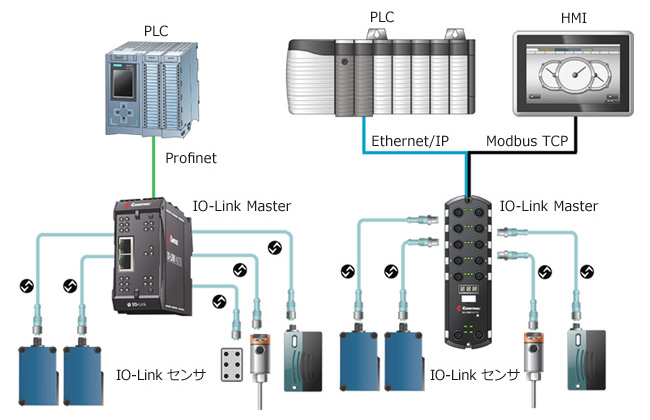

ComtrolのIO-Link MasterはIO-LinkスタンダードにEtherNet/IP™とModbus TCPプロトコルの機能が追加された商品です。IO-Link Masterは自ら複雑な処理を行うため、PLCプログラマは複雑な処理を行う必要はありません。その結果、EtherNet/IP™ および Modbus TCPインターフェースをシンプル化し、システム開発時間とインストール処理を削減します。
IO-Link Masterは、2つのファースト・イーサネットポートと8つのIO-LinkポートをM12コネクタにて持つ、堅牢なIP67スリムライン設計です。マシン取付け設計には産業グレードのコンポーネントを使用し、厳しい環境に適した設計になっています。IO-Link Masterはシステム・ネットワークに容易に統合することができ、既存または新しい産業用イーサネットにも互換性があります。
| ハードウェア | |
| ネットワークインターフェース | 10/100BASE-TX |
|---|---|
| 筐体 | ABS (potted) |
| 保護等級 | IP67 |
| 設置および接地方法 | マシンまたはパネル取り付け 2つ穴M4もしくは8番ネジ |
| ネットワークプロトコル | PROFINET IO |
| コネクタ (M12) | 8 － IO-Link 2 － イーサネット 2 － 電源 |
| LED表示 | 電源、モジュールステータス、ネットワークステータス、IO-Link、 DI および イーサネットポートステータス |
| サイズ | 212 × 65 × 30 mm |
| 重量 | 454 g |
| IO-Linkインターフェース仕様 | |
| コネクタタイプ | メス、M12、Aコード、5ピン |
| ポート数 | 8 |
| IO-Linkバージョン | V1.0 および V1.1をサポート |
| コネクタピン配列 |
 ピン1＝L+ピン2＝DI ピン3＝L- ピン4＝C/Q ピン5＝接続なし |
| ポートの設定 | IO-Link＝1 DI (SIOモード)＝1 DO (SIOモード)＝1 DI (専用)＝1 |
| IO-Linkモード転送速度 | 4.8K (COM1) 38.4K (COM2) 230.4K (COM3) |
| ボーレート認識 | 自動 |
| IO-Linkコネクタの出力電流 (ポート1-8) | ピン4のC/Q 200mA (最大) ピン1,3のVs ポート1：1.6A(最大) ポート2-8：500mA(最大) |
| 短絡回路保護 | 有 |
| ケーブル長 | 20 m |
| デジタル入力C/Q (IO-Linkポートを使用したSIOモード) | |
| センサ電流負荷(最大) | 200mA |
| 入力特性 | IEC 61131-2 タイプ1 および タイプ3互換 |
| 短絡回路および過負荷保護 | 有 |
| 耐短絡回路 | 有 |
| 入力電流制限 | 有 |
| C/Q入力しきい値 | 低：8.0 － 11.5V 高：10.5 － 13.0V |
| デジタル出力C/Q(IO-Linkポートを使用したSIOモード) | |
| アクチュエータ電流負荷(最大) | 200mA |
| 入力特性 | IEC 61131-2 タイプ1 および タイプ3互換 |
| 短絡回路および過負荷保護 | 有 |
| 耐短絡回路 | 有 |
| 入力電流制限 | 有 |
| 出力機能 | PNP/NPN |
| デジタル入力(のみの)仕様 | |
| センサ電流負荷(最大) | 200mA |
| 入力特性 | IEC 61131-2 タイプ1 および タイプ3互換 |
| 短絡回路および過負荷保護 | 有 |
| 耐短絡回路 | 有 |
| 入力電流制限 | 有 |
| DI入力しきい値 | 低：5.2 － 6.4V 高：6.8 － 8.0V |
| PROFINET IO | |
| Webページ設定 | ・PROFINET IOデバイス名 ・IOL_CALL機能ブロックタイムアウト(1-20) |
| 診断 | 有 |
| GSDファイル | 有 |
| IO-Link Master特徴 | |
| データ格納 | 自動または手動 － アップロード/ダウンロード |
| デバイス診断 | 有 |
| データ診断 | 有 |
| パワフルWebインターフェース | ・ファームウェアアップロード可能 ・管理者、オペレータ、ユーザアカウントによるパスワード保護 ・ISDUバッチ処理 ・IO-Linkデバイス設定用にIODDファイルの読込み ・IODDハンドラはxmlファイルを解析し読込み・設定可能にします ・ログファイル |
| ファームウェアのアップグレード | 可 (WebページもしくはPortVision DX使用) |
| リモートパラメータ化 | 可 |
| モバイルアプリサポート | Google PlayやApple App Storeで無償入手可能なシンプルな標準クライアントを使用してコントロールシステムのプロセスとサービスデータの監視の単純化 |
| 電気的特性 | |
| 入力電圧範囲 | 20 － 30 VDC/12A(最大) |
| 電源供給入力 | Vs：12A(最大) Va：10A(最大) |
| 消費電力(負荷なし) | 100mA ＠ 24VDC(V) |
| 電源供給出力 | Vs：12A(最大) Va：10A(最大) ＊利用可能なVs出力は、使用可能な入力電流から次を減算したもので決まります： ・IO-Linkモジュール電力 ・各IO-Linkポート(デバイスなし)の実際のC/Q電流 ・各IO-Linkポートの実際の電流ボルト数 ＊使用可能なVa出力は、使用可能なVa入力電流と同じです。 |
| IO-Linkコネクタの短絡回路保護 | 有 |
| 電源コネクタ | 入力(1)：オス、M12 Tコード、5ピン 入力(2)：メス、M12 Tコード、5ピン |
| 環境 | |
| 気温 | システムオン：-25 ～ 60℃ * システムオフ：-40 ～ 70℃ * |
| 動作湿度(結露なきこと) | 10 ～ 95％ |
| 保管湿度(結露なきこと) | 10 ～ 95％ |
| 衝撃/振動 | EN60068-2-6 EN60068-2-27 |
| 保護等級 | IP67 (IEC 60529) |
| 規格および認証 | |
| 電磁波 | ヨーロッパ規格 EN 61000-6-2 IEC/EN 61131-2 IEC 1000-4-2/EN 61000-4-2: 静電放電 (ESD) IEC 1000-4-3/EN 61000-4-3: 放射、無線周波数 (RF) IEC 1000-4-4/EN 61000-4-4: 高速過渡/バースト IEC 1000-4-5/EN 61000-4-5: サージ IEC 1000-4-6/EN 61000-4-6: 伝導妨害 IEC 1000-4-8/EN 61000-4-8: 磁場 IEC 1000-4-11/EN 61000-4-11: ディップおよび電圧変動 |
| 放射 | ヨーロッパ標準 EN 61000-6-4 AS/NZS CISPR-22 FCC パート15 区分B Class A 制限 カナダEMC要件 ICES-003 |
| 安全 | CSA C22.2 No. 142/UL 508E360395 |
| その他 | 保護等級 IP67 (IEC 60529) 環境 ＆ 機械的テスト pre IEC/EN 61131-2 ヨーロッパ規格: 2011/65/EU (RoHS2) 指向性 |
| 認証シンボル |  |

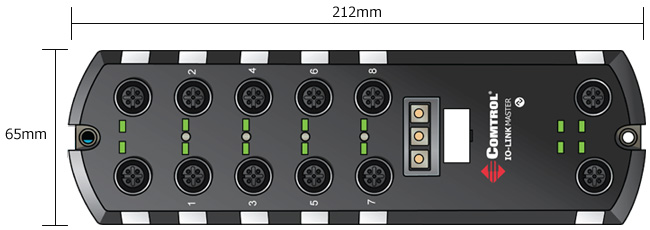

サイズ (単位 = mm)
| IO-Link Master 8-PNIO | PROFINET IO対応 8ポート IO-Link Master |
|---|
