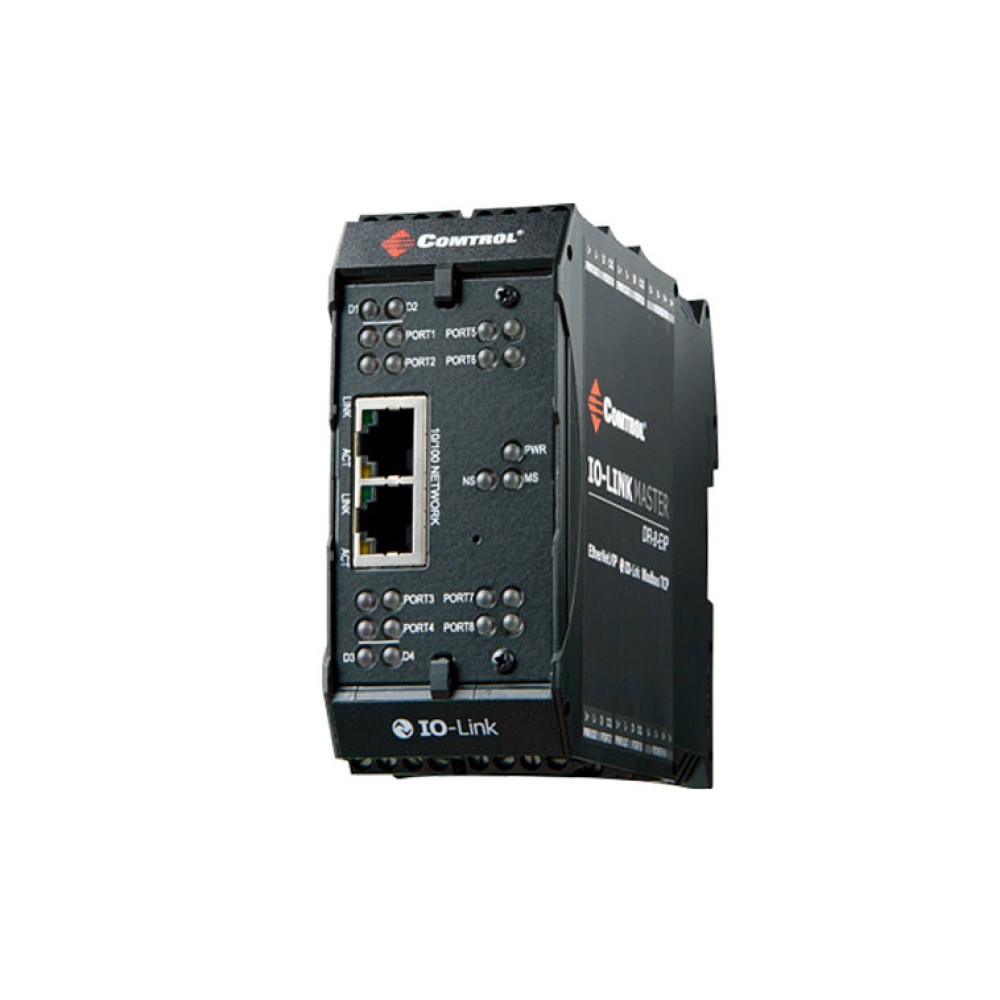

IO-Link Master DR-8-EIP

2ファストイーサネットポート,8 IO-Linkポート,2 DI/DOおよび2 DIポート

主な製品特長

  • 8チャネルIO-Link Masterを各ポート上に追加のデジタル入力のEtherNet/IP™に接続
  • IO-Link、電源およびデジタルIO用スクリューターミナルコネクタ
  • 2 DI/DOポートおよび2 DIポート
  • EtherNet/IP™およびModbus TCPがIO-Linkのプロセス、イベントおよびサービスデータにアクセス
  • •EtherNet/IP™ Class 1 (Implicit) およびClass 3 (Explicit)インターフェース
  • IP20保護等級DINレールマウントエンクロージャ
  • ワイド動作温度(0~+70℃)
    • 設定および診断のためのパワフルなWeb GUI
    • デバイスの設定を容易に行うためにIO-Linkデバイス製造会社のIODDファイルを使用してIO-Linkデバイスのマネージメント
    • 自動データ保存(アップロードおよびダウンロード)
    • 手動データ保存(アップロードおよびダウンロード)
    • デバイスの検証
    • データ検証
  • デバイス、ネットワークおよびポートステータスLEDによる可視化
  • PortVision DXと動作可能
  • IO-Link V1.1コンバーチブル
  • IO-Link COM 1、COM 2およびCOM 3サポート(230Kボーレート)
  • Tag/Fileへの書き込み、Tag/Fileへの読み込み
  • 複雑なプログラミングなしでIO-Link ISDUブロックへのPLCのアクセス

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

ComtrolのIO-Link Masterは、フィールドレベルセンサネットワークと産業用EtherNet/IP™ バックボーン間のブリッジを合理化するゲートウェイを提供するポピュラーな産業EtherNet/IP™プロトコルとIO-Link規格の利点を組み合わせています。
IO-link Masterは、2ファストイーサネットポート、8 IO-Linkポート、2 DI/DOおよび2 DIポートを搭載し標準DINレールに簡単にマウントできます。このIO-link Master製品は、産業グレードのコンポーネントの使用および冗長電源入力を備えクリティカルな産業アプリケーションに最適の信頼性を提供します。IO-Link Masterは、システムネットワークに容易に統合および既存または新規の産業イーサネット環境に適応できます。

IO-Linkとは

IO-Linkは、センサおよび/またはアクチュエータとの通信に使用されるポイント・ツー・ポイントシリアル通信プロトコルです。今後、ますます普及が予想される、このプロトコルは、プロセスデータ、サービスデータおよびイベントの3種類のデータを交換することができる世界的に認められたPLC規格IEC 61131を拡張することができます。 主要なセンサーメーカおよびComtrolを含む産業用機器製造会社は、標準のI/Oを越してその多くの利点を提供するIO-Link通信プロトコルを促進するために国際的なIO-Linkのコンソーシアムに参加しています。

何故IO-Link?

IO-Linkは、業界で幅広くサポートされたパワフルでシンプルなプロトコルです。IO-Linkを利用するためには多くの理由があります。デジタルまたはアナログセンサを使用している多く産業現場でIO-Linkセンサは、エンドユーザに重要な詳細情報、設定の可能性およびコントロールを提供することができます。自動化システムの設置からオペレーションおよびオートメーションシステムに至るまでIO-Linkは、従来のソリューションに比べて明らかに多くの利点を提供することができます。

IO-Link Educational Video - 英語 -

この動画は、IO-Link通信プロトコルの基本的な内容と導入する際のメリットについて解説しています。
(クリックすると動画紹介ページへ移動します。)

動画ページへ

ハードウェア
ネットワークインターフェース 10/100BASE-TX
エンクロージャ Polyamide
設置およびグランド方法 DINレール
ネットワークプロトコル EtherNet/IP™、Modbus/TCP (slave)
コネクタ DI/DO、イーサネット、IO-Link、電源
LED表示 電源、モジュラステータス、ネットワークステータス、IO-Link、DIおよびイーサネットポートステータス
サイズ 105 x 114 x 45mm
重さ 0.26kg
パッケージング/シップメント
サイズ 260 x 68 x190mm
重さ 0.48kg
イーサネットインターフェース仕様
コネクタタイプ RJ45
ポート数 2
イーサネット仕様 10/100BASE-TX
規格 IEEE 802.3:10BASE-T
IEEE 802.3u:100BASE-TX
ケーブルタイプ Unshielded twisted pair(UTP)
IPv4 アドレッシング
IO-Linkインターフェース仕様
コネクタタイプ スクリューターミナル
ポート数 8
設定/ポート IO-Link: = 1
DI (SIO mode) = 1
DO (SIO mode) = 1
DI (dedicated) = 1
転送レート 4.8K (COM1)
38.4K (COM2)
230.4K (COM3)
ボーレート認識 自動
ケーブル長 20m (Max.)
デジタル入力/出力
コネクタタイプ スクリューターミナル
ポート数 2
設定/ポート DI/DO (configurable) = 1
DI (dedicated) = 1
ケーブル長(Max.) 30 m
デジタル入力
コネクタタイプ スクリューターミナル
ポート数 2
ケーブル長(Max.) 30 m
デジタル出力
アクチュエータ(センサ)
電流負荷(Max.)
200mA
ランプ負荷(Max.) 4W
過負荷および短絡電流保護
スイッチング出力 PNP、NPN
電気的特性
デバイス DC入力電圧範囲 18-30VDC
電流容量(Max.) 2A @ 24VDC
電流消費(w/outデバイス) 100mA
電源消費量 2.4W
センササプライコネクタ1~4 (Max.) 200mA/コネクタ
IO-Linkコネクタ短絡電流保護 300mA
電源コネクタ スクリューターミナル
環境
温度 システムOn  0℃~+70℃
システムOff  -40℃~+70℃
動作湿度(結露なきこと) 10%~95%
保管湿度(結露なきこと) 10%~95%
衝撃/振動 EN60068-2-6
EN60068-2-27
輸出情報 ECCN 5A992
Schedule B Number 517.62.0050

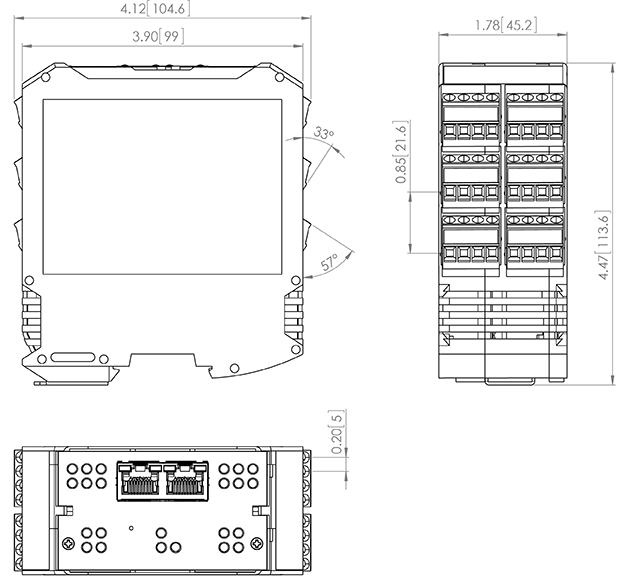

サイズ (単位=mm(inch))

IO-Link Master DR-8-EIP 2ファストイーサネットポート、8 IO-Linkポート、2 DI/DOおよび2 DIポート
