ioLogik R2110
RS-485リモートI/O,12 デジタル入力,8 デジタル出力
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- DI/イベント・カウンタ・モード対応12ポイント24VDCデジタル入力、ソフトウェアによるフィルタリングタイム可変
- パルス出力モード対応8ポイント24VDCデジタル出力、ソフトウェアによるパルス幅可変
- 全I/OチャネルにLEDインジケータ搭載
- 過温度保護 : 最高170℃
- 過電流保護 : 750mA/チャンネル
- VB, VC++, BCB用簡単なクイックプログラミング･ライブラリ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
RS-485上入力および出力信号をリンク
ioLogik R2000 シリーズは、システム・インテグレータがRS-485上でリモートのデジタルおよびアナログ・デバイスのデータ収集や制御を行えるように開発されました。デジタル・オン/オフ装置には、近接スイッチ、機械的スイッチ、プッシュボタン、光学センサ、LED、光スイッチなどが含まれます。アナログ・デバイスには、pH、誘電率、温度、湿度、圧力、流量、アクチュエータ、バルブなどが含まれます。ioLogik R2000シリーズのサーバは、標準のプロトコルで動作できます。サーバにアクセスするには、SCADAソフトウェアまたはMXIO DLLライブラリが使用できます。
フルレンジのDI/OおよびAI/Oモデル
RS-485は多くの企業にとって最も一般的なワイヤリング規格です。現在、Moxaでは、RS-485インターフェースとアップロード可能機能を搭載した高品質のリモートI/Oサーバの製品ラインを提供しています。
- DI/イベント・カウンタおよびDO/パルス出力モードに対応した多機能デジタルI/O
- mA/mV/電圧モードに対応した多機能アナログI/O
- 過電流および過電圧保護をサポート
- フィールド操作で正確性と信頼性を確保するPLCグレードI/Oデザイン
- リモート管理によるRS-485ネットワークでファームウェアのアップグレード
多機能DI/DOおよびAI/AOチャネルの独立設定
各入力信号は、独立して設定可能で、DI/イベント・カウンタ・モードは、デジタル入力に、電圧/電流モードは、アナログ入力にそれぞれ使用可能です。各デジタル出力は、DOまたはパルス出力モードに独立設定可能です。アナログ入力チャネルは、16-bit分解能で±150mVから±10Vまでの信号に対応しています。アナログ出力チャネルは、0～20mAおよび4～20mA @12-bitの分解能をサポートしています。
- DI/イベント・カウンタ・モード対応12ポイント24VDCデジタル入力、ソフトウェアによるフィルタリングタイム可変
- パルス出力モード対応8ポイント24VDCデジタル出力、ソフトウェアによるパルス幅可変
- 過温度保護 : 最高170℃
- 過電流保護 : 750mA/チャンネル
- VB, VC++, BCB用簡単なクイックプログラミング･ライブラリ
- RS-485から簡単なファームウェアのアップグレード
| シリアル | |
| インタフェース | RS-485 (2線式) : Data+, Data-, GND |
|---|---|
| シリアル回線保護 | すべての信号に対し15KV ESD |
| シリアル通信パラメータ | |
| パリティ | なし |
| データビット | 8 |
| ストップビット | 1 |
| フロー制御 | なし |
| スピード | 1200 ～ 115200bps |
| プロトコル | Modbus/RTU |
| 電源 | |
| 電源入力 | 24VDC、12 ～ 48VDC |
| 消費電力 | 195mA @24VDC(平均) |
| フィールド電源 | 24VDC、最大36VDC |
| メカニカル仕様 | |
| ワイヤリング | I/Oケーブル最大14AWG |
| 環境 | |
| 動作温度 | -10 ～ 60℃、5 ～ 95% RH |
| 保管温度 | -40 ～ 85℃、5 ～ 95% RH |
| デジタル入力 | |
| 入力 | 12, sourceタイプ |
| I/Oモード | DIまたはイベント・カウンタ (最大50Hz) |
| ドライ・コンタクト | ロジック0 : GNDにショート, ロジック1 : オープン |
| ウェット・コンタクト | ロジック0 : 0 ～ 3VDC, ロジック1 : 10 ～ 30VDC (DI COM ～ DI) |
| 共通タイプ | 12ポイント / 1 COM |
| 絶縁 | 3K VDC |
| デジタル出力 | |
| 出力 | 8, sinkタイプ |
| I/Oモード | DOまたはパルス出力 (最大50Hz) |
| オンステート | 電圧24VDC |
| 定格出力電流 | 最大200mA/チャネル |
| 光絶縁 | 3K VDC |
| 保護 | 過温度シャットダウン : min.170℃ 過電流制限 : 750mA/チャネル |
| 出力周波数 | 50Hz |
| 認定 | |
| EMI | FCC Part 15, CISPR (EN55022) Class B |
| EMS | IEC61000-4-2(ESD)、レベル2/3 IEC61000-4-3(RS)、レベル2 IEC61000-4-4(EFT)、レベル2 IEC61000-4-5(Surge)、レベル3 IEC61000-4-6(CS)、レベル2 IEC61000-4-8(PM)、レベル1 IEC61000-4-11(Dip) IEC61000-6-2 IEC61000-6-4(EMC) |
| 安全 | UL 508 |
| 衝撃 | IEC60068-2-27 |
| 自由落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

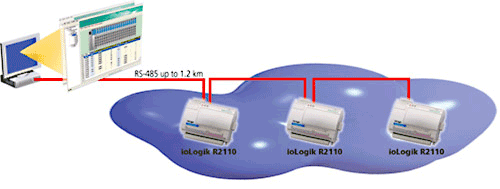

RS-485上で容易なファームウェア管理
これまでユーザがファームウェアを更新するのは簡単ではありませんでした。Moxaは現在、RS-485ネットワーク上でファームウェアを更新する簡単な方法を提供しています。これにより、ユーザは、遠隔地からファームウェアを更新できるのでメンテナンス時間と費用を節約できます。
スナップオンLCDディスプレイ・モジュール
これまで、リモートI/Oサーバの設定にはPCが必要でした。Moxaは、ioLogik E2000およびR2000シリーズ・サーバを設定・監視するための容易な方法としてスナップオンLCDディスプレイ・モジュールをオプションで提供しています。LCDディスプレイ・モジュールは、ホットプラグに対応するようデザインされているので、サーバを起動せずに着脱できます。
ピン・アサイン
配線例
| ioLogik R2110 | RS-485リモートI/Oサーバ、12デジタル入力および8デジタル出力 | /tr>
|---|---|
| LDP1602 | LCDディスプレイモジュール(16字×2行表示、5ボタン) |
| DR-4524 | 45W/2A DINレール24VDC電源, ユニバーサル 85～264VAC入力 |
| DR-75-24 | 75W/3.2A DINレール24VDC電源, ユニバーサル 85～264VAC入力 |
| DR-120-24 | 120W/5A DINレール24VDC電源, 88～132VAC/176～264VAC入力, スイッチ切換 |
電源アダプタ
| PWR-12120-USJP-S2 | 100 ～ 240VAC, 50/60Hz, PSE対応 |
|---|
