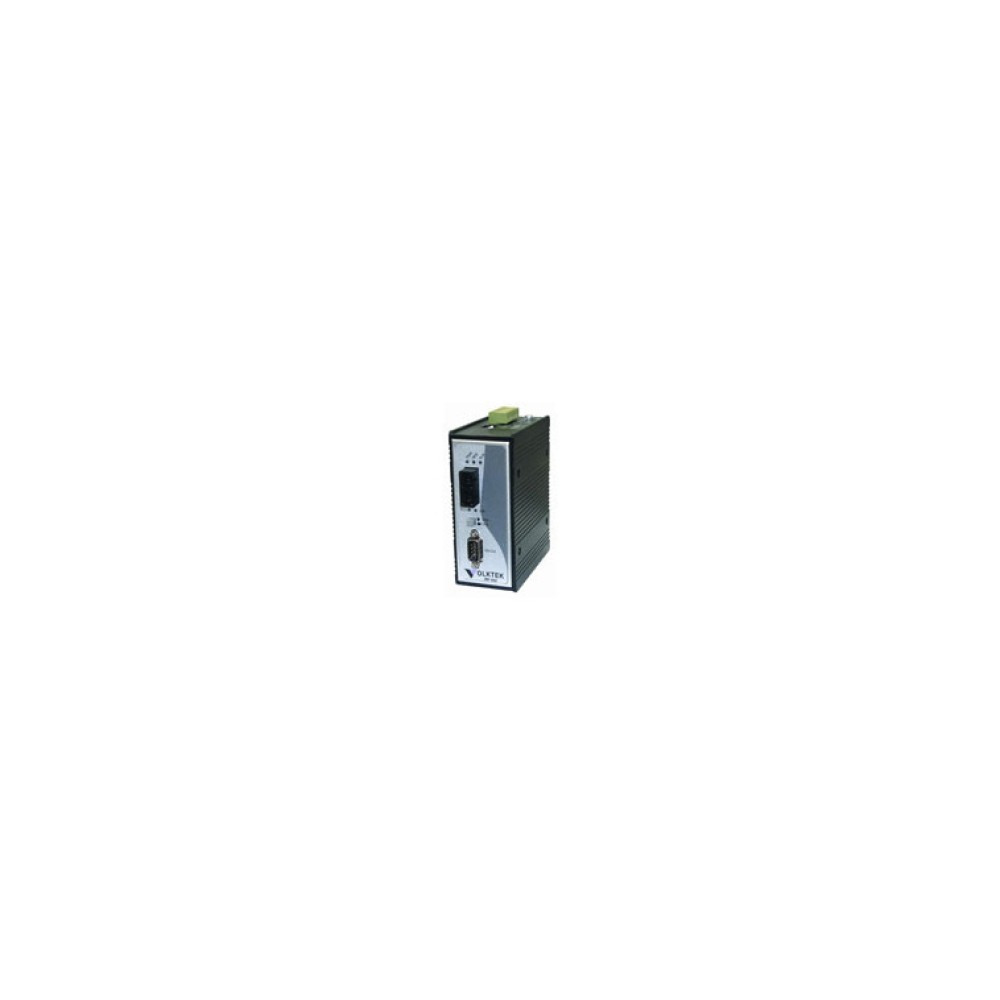

IRF-611

RS-422/485⇒100Base-FXデバイスサーバー

販売終了

本製品は販売を終了いたしました。

主な製品特長

VOLKTEK NebilityおよびWebilityによるバーチャルCOM(HP Open View､IBM Tivoli NetViewコンパチブル)
リモートマネージメント
ETA/TIA-422/485、ETA/TIA-574、IEEE802.3u(100Base-FX)準拠
1台のデバイスサーバから256リアルCOMポートをコントロールができる分散とスケーラビリティのソリューション
電源の故障とリンクダウン時のリレー出力
RS-422/485の最大延長距離 : 1.2km(24AWGケーブル)
非同期シリアルポート最大転送レート : 115.2kbps
ファイバーポート用ST、SC、WDMシンプレックスSCコネクタの選択
丈夫で頑丈なケースにより極度なバイブレーションおよび衝撃に耐えられる
リダンダントデュアル電源入力(ターミナルブロック)
FCC Class A, CEマーク

FCC

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

Voltekの革新的なデバイスサーバIRF-611は、完全に透過的な接続ができるため現行のソフトウェアおよびハードウェア部品のいかなる変更なしに現在のアプリケーションで使えます。
CNC、PLCなどのシリアルデバイスをファーストイーサネット･ネットワークに接続ができる設計のためにIRF-611デバイスサーバは、強力な接続性を提供します。デバイスサーバは、フライス盤､計測機器、LANベースのオートメーションに接続されるロボットなど工業用に使われているRS-232CシリアルインターフェースのデバイスをサポートするファーストイーサネットおよびTCP/IPネットワーク機能を有しています。その他のデバイスとしてキャンバスネットワークで使われるカードリーダ、コードリーダ、ラボ機器、医用機器更には､同様のシリアルデバイスをTCP/IPネットワークに接続させることができます。

標準	IEEE802.3u 100Base-FX EIA/TIA-422/485, EIA/TIA-574
ポート	1 x 100Base-FXファイバ 1 x シリアルポート(RS-422/485)ターミナルブロック
最大距離	ファイバ	120km(シングルモード)
最大距離	シリアル	1200m(RS-422, RS-485)
データレート	ファイバ	100Mbps
データレート	シリアル	50 ～ 115.2kbps(非同期)
信号	RS-232C	TxD, RxD, CTS, RTS, DTR, DSR, RI, DCD, GND
	RS-422	TxD+/-, RxD+/-, GND
	RS-485	Data+/-, GND
	DIPスイッチ	DIP1	PWR-イネーブル/ディセーブル・ノーマルパワーアラーム
		DIP2	RPS-イネーブル/ディセーブル・リダンダント・パワーアラーム
		DIP3	FIBER-イネーブル/ディセーブル･ファイバーリンク･アラーム
		DIP7	ON⇒RS-485 2線式, OFF⇒RS-422/485 4線式
		DIP8	RS-422/485ターミネータ(デフォルト : OFF)
コンフィギュレーション	パリティ	None、偶数、奇数
	データビット	7, 8
	ストップビット	1, 2(Noneパリティのみ)
電源	入力 : 9 ～ 48VDC
環境	動作	温度 : 0 ～ 70℃ RH : 10 ～ 80%(結露なきこと)
環境	保管	温度 : -20 ～ 80℃ RH : 5 ～ 90%(結露なきこと)
不要輻射	FCC Part 15 Class A、CEマーク
サイズ	100×50×120mm(D×W×H)
重さ	450g

アプリケーション例

図は、IRF-633シリーズのアプリケーション例です。実際の距離は、ケーブルの品質､ターミナル等、いくつかのファクタにより異なります。

IRF-611MT/MC	RS-422/485⇒100Base-TX マルチモード･デバイスサーバ(ST/SCコネクタ)
IRF-601SC-30/60/100/120	RS-422/485⇒100Base-FX シングルモード･デバイス・サーバ(SCコネクタ、30/60/120km)
