VOLKTEK

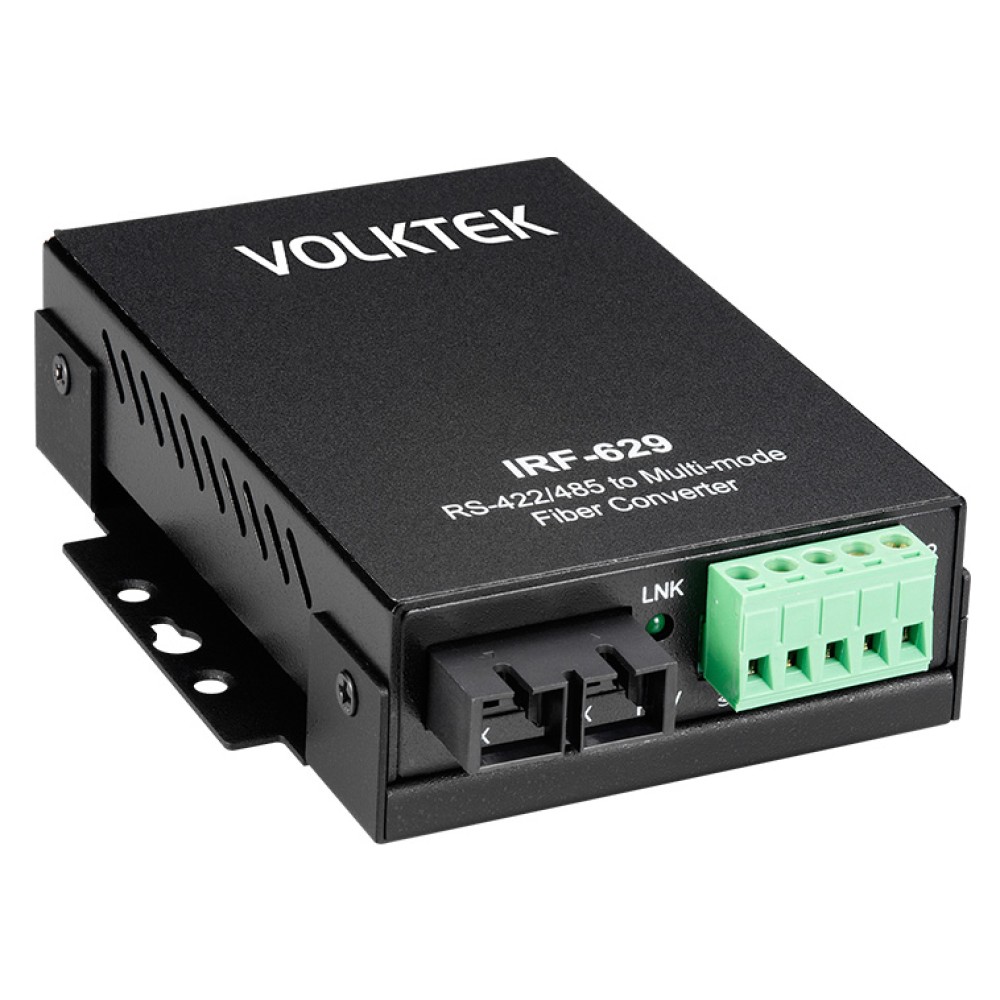

IRF-629

産業用RS-422/485－ファイバコンバーター

主な製品特長

EIA/TIA-422, EIA/TIA-485準拠
115.2Kbps非同期データ送信レートをサポート
全二重および半二重非同期モードサポート
DIPスイッチによる有効/無効切換え
ファイバポートコネクタST、SCの選択
LEDステータスインジケータによるシステム監視
DIPスイッチによる「ターミネータ」
35mmDINレールマウント
外部電源
シャーシ準拠(内部電源使用可)
FCC class A および CE認証

FCC

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
型番

IRF-629は、RS-422/485 シリアルインターフェースをファイバに変換して最大2km（マルチモードファイバ）から120km（シングルモードファイバ）までの距離を延長する費用対効果の優れたコンバータです。IRF-629は、現在使用中のカッパーベースRS-422/485インフラストラクチャのリプレースや変更なしで既存のネットワーク環境内のどこにでもファイバケーブルをインストールしてネットワーク管理を可能にします。更に、異なるケーブル接続環境（4線式または2線式オペレーション）に適応させるためにDIPスイッチを使用することができます。コンバータは、EMIおよびRF干渉が大きな障害となる環境におけるデータ通信機器との接続には理想的です。データのインテグリティは、トランスミッション漏洩を検知できる光ファイバケーブリングの特質により保証されます。

規格	EIA/TIA-422 EIA/TIA-485
ポート	1x シリアルRS-422/485(ターミナルブロック) 1x ファイバ(ST/SC：マルチモード/シングルモード)
データ通信速度	シリアル	最大115.2kbps(非同期)
最大距離	銅線	1200m
最大距離	ファイバ	120km(シングルモード)
LED表示	PWR	グリーン---ノーマルオペレーション時に点灯
	LNK	グリーン---ファイバが適切に接続されている時に点灯
	RCV	アンバ---RS-422/485機器からのパケットを受信した時に点灯

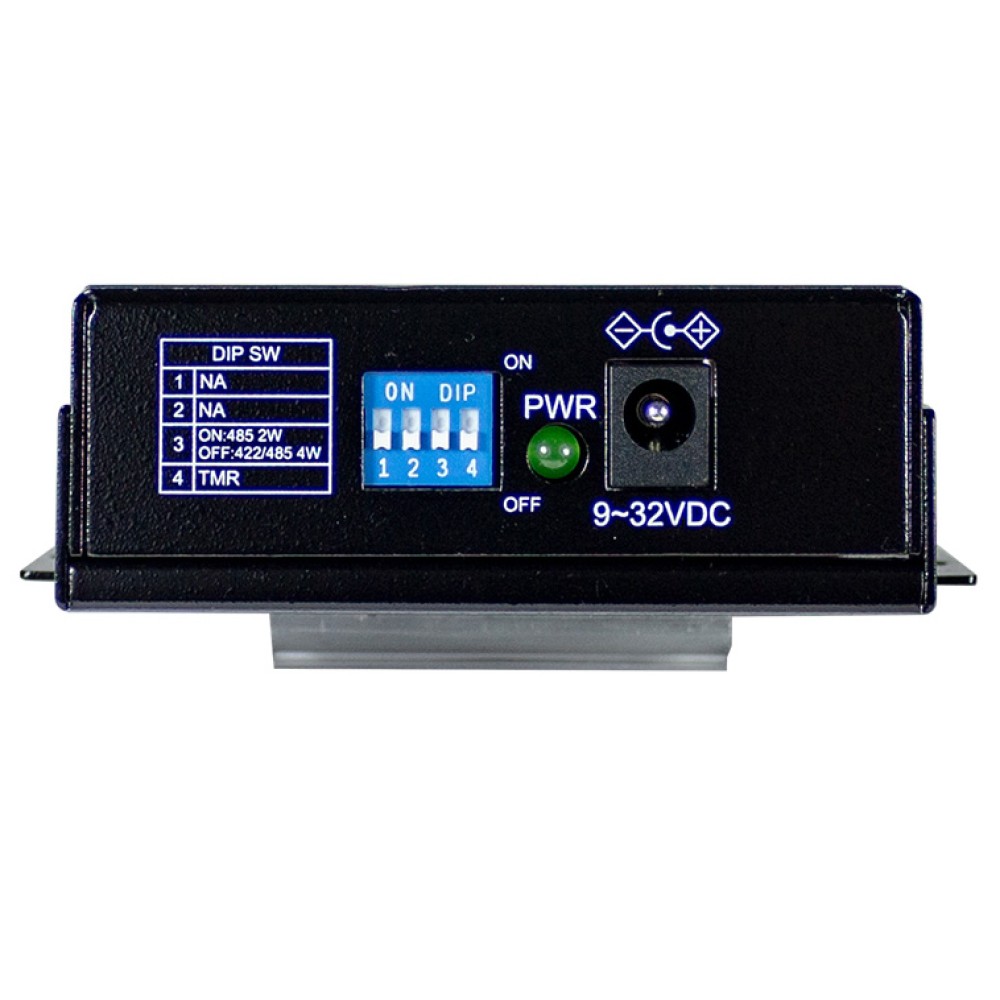

DIPスイッチ	DIP1	N/A
	DIP2	N/A
	DIP3	2線式/4線式モードイ有効/無効
	DIP4	ターミネ―タ有効/無効
電源	電源入力	9 ～ 32VDC @800mA、外部電源アダプタ
温度	動作温度	0 ～ 50℃
温度	保管温度	-20 ～ 80℃
湿度	動作湿度	5 ～ 90%RH(結露なきこと)
湿度	保管湿度	0 ～ 80%RH(結露なきこと)
認証	FCC Part 15 Class A & CE
サイズ	109.2×90×31.5mm (D×W×H)
重さ	280g

IRF-629MT	RS-422/485⇒マルチモード･ファイバ・コンバータ(STコネクタ)
IRF-629MC	RS-422/485⇒マルチモード･ファイバ・コンバータ(SCコネクタ)
IRF-629SC-30	RS-422/485⇒シングルモード･ファイバ・コンバータSC、30km
IRF-629SC-60	RS-422/485⇒シングルモードファイバ・コンバータ、SC、60km
IRF-629SC-100	RS-422/485⇒シングルモードファイバ・コンバータ、SC、100km
IRF-629SC-120	RS-422/485⇒シングルモードファイバ・コンバータ、SC、120km
