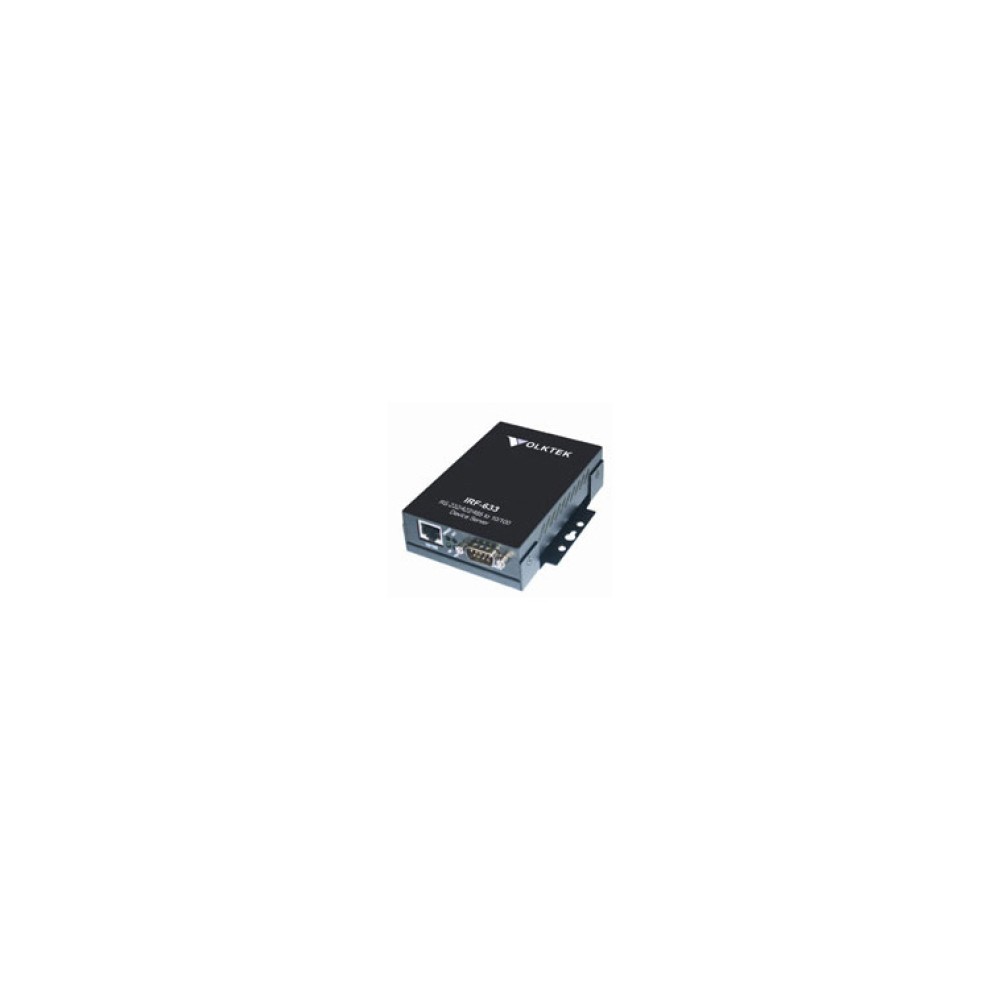

IRF-633
1ポート RS-232C/422/485 ⇒ 10/100TX 工業用デバイスサーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- EIA/TIA RS-232C/RS-422/RS-485、EIA/TIA-574、IEEE 802.3(10Base-T)、IEEE 802.3u(100Base-TX)準拠
- 2線式半二重非同期シリアルデータ送信(RS-485)をサポート
- 4線式全二重非同期シリアルデータ送信(RS-422/485)をサポート
- 最大延長距離(RS-422/485) : 1.2km(24AWG)
- 最大シリアルポート非同期データレート(RS-232C) : 115.2kbps
- 10/100Mbps イーサネット・インターフェース自動検出
- 3-in-1 RS-232C/422/485シリアルインターフェース
- 自動MDI/MDI-X
- VOLKTEK Nebilityおよび Webility(HP Open View IBM/Tivoli NetViewと互換)によるバーチャルCOMサポート
- CLI、Telnet、RS-232Cコンソール経由､メニュードライブ･インターフェースによる管理
- VCOMポートユーティリティによるリモートから複数のシリアルデバイス管理ができ、分散および拡張性のあるソリューションの提供
- 外部電源
- FCC class A & CE認証
- シャーシ準拠(内部電源使用可)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
DB-9シリアルポートおよびRJ-45タイプ10/100Mbpsイーサネットポートを備えたIRF-633メディアコンバータは、非同期デバイスをTCP/IPベースのイーサネット・ネットワークに統合するための完璧なソリューションを提供します。IRF-633は、既存のシリアルデバイスを維持し活用できます。パネル裏面のDIPスイッチをアクティベートすることによりターミネータ用抵抗あるいはコンソールモード等のいくつかの接続モードをセットップができます。IRF-633を使用すると、シリアルデバイスを既存のイーサネットワークに素早く組み入れることができます。
PLCおよびSCADAなどの既存の非同期シリアルデバイスを簡単にイーサネットネット・ワークに統合することができます。IRF-633は、デバイスの交換費用を最小のコストに維持することができますのでネットワーク管理者にとってコスト効果の高いソリューションを提供できます。IRF-633は、"plug-and-go"の設計がされていますので、誰でもが簡単容易に使用することができます。加えて小型設計のため、スタンドアロン(デスクトップ、ウォールマウント)、コンバータシャーシ内、DINレールへの取り付けを行ったモジュールなど、柔軟性のある取付け方法が可能です。
| 標準 | IEEE802.3 (10Base-T) IEEE802.3u (100Base-TX) EIA/TIA-232C/422/485 EIA/TIA-574 |
||
|---|---|---|---|
| ポート | 1 x UTP RJ-45 1 x シリアル (RS-232C/422/485) 9ピン, D-sub, オス |
||
| 最大距離 | UTP | 100m (Cat. 5) | |
| シリアル | 15m (RS-232C); 1,200m (RS-422, RS-485) | ||
| データレート | UTP | 10または100Mbps | |
| シリアル | 最大115.2kbps (非同期) | ||
| 信号 | RS-232C | TxD, RxD, CTS, RTS, DTR, DSR, RI, DCD, GND | |
| RS-422 | TxD+/-, RxD+/-, GND | ||
| RS-485 | Data+/-, GND | ||
| DIPスイッチ | DIP1 | コンソール/データ通信モード 有効/無効 | |
| DIP2 | RS-232C 有効/無効 | ||
| DIP3 | RS-422/485(4線) 有効/無効 | ||
| DIP4 | RS-485(2線) 有効/無効 | ||
| DIP7 | ターミネーション(TMR) 有効/無効 | ||
| コンフィギュレーション | パリティ | None、偶数、奇数 | |
| データビット | 7, 8 | ||
| ストップビット | 1, 2 (Noneパリティのみ) | ||
| 電源 | 電源入力 : 9 ～ 32V DC外部電源アダプタ | ||
| 環境 | 動作 | 温度 : 0 ～ 50℃ RH : 10 ～ 80% (結露なきこと) |
|
| 保管 | 温度 : -20 ～ 80℃ RH : 5 ～ 90% (結露なきこと) |
||
| エミッション | FCC Part 15 Class A、CEマーク | ||
アプリケーション
- 工業/工場/研究所オートメーションSCADAシステム
- セルフサービス・バンキングシステム
- 工場ロボット、HVACコントロールシステム
- ウエハー製造システム
- POSシステム
- セキュリティカメラ、リモート分散シリアル機器
- 耐久性、永続性およびショック/振動に耐える必要のある全てのアプリケーションに最適
| IRF-633 | RS-232C/422/485⇒10/100Base-TX |
|---|---|
| DR-035 | コンバータDINレールキット |
