VOLKTEK

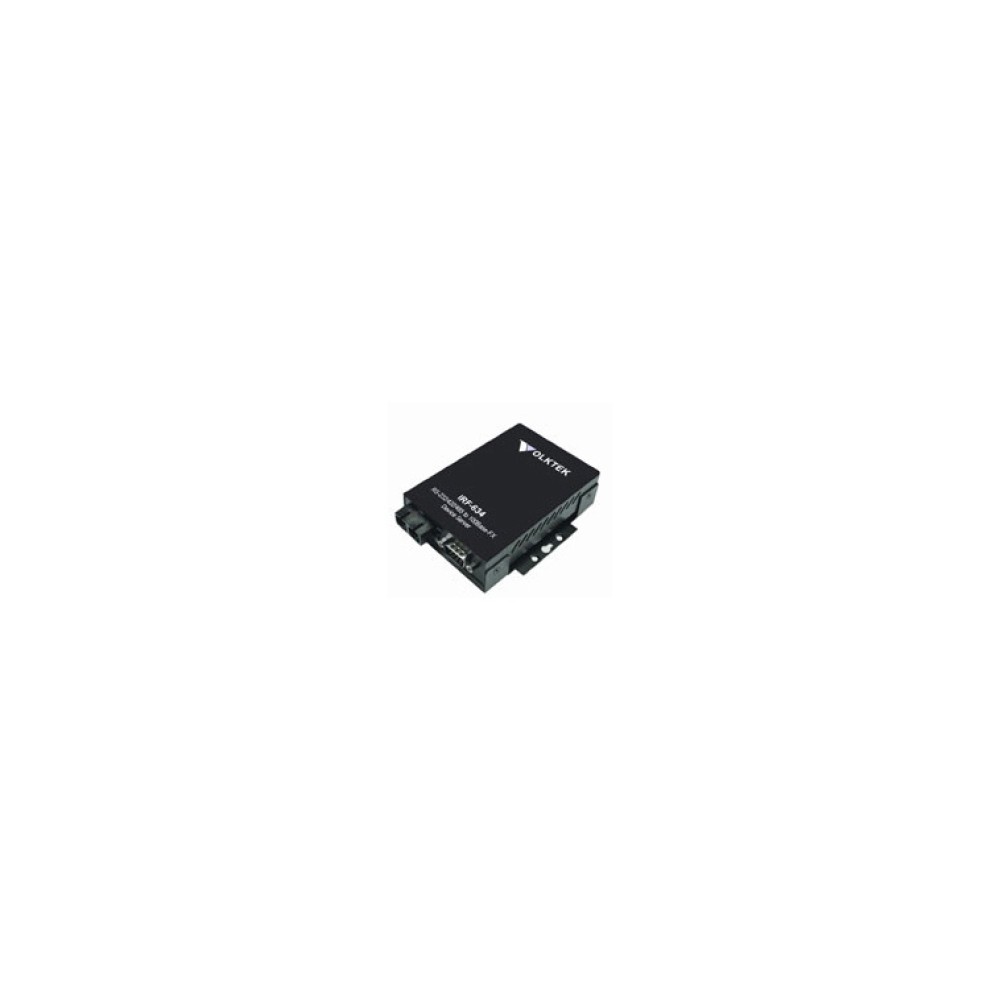

IRF-634

1ポートRS-232C/422/485⇒100Base-FX工業用デバイス・サーバー

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • EIA/TIA-232/422/485, EIA/TIA- 574, IEEE 802.3u(100Base-FX)準拠
  • 2線式半二重非同期シリアルデータ送信(RS-485)をサポート
  • 4線式全二重非同期シリアルデータ送信(RS-422/485)をサポート
  • 最大延長距離(RS-422/485) : 1.2km(24AWG)
  • 最大シリアルポート非同期データレート(RS-232C) : 115.2kbps
  • 3-in-1 RS-232/422/485シリアルインターフェース
  • VOLKTEK Nebilityおよび Webility(HP Open View IBM/Tivoli NetViewと互換)によるバーチャルCOMサポート
  • CLI、Telnet、RS-232Cコンソール経由、メニュードライブ・インターフェースによる管理
  • VCOMポートユーティリティによるリモートから複数のシリアルデバイス管理ができ、分散および拡張性のあるソリューションの提供
  • 外部電源
  • FCC class A および CE認証
  • シャーシ準拠(内部電源使用可)

FCC

CE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番

DB-9シリアルポートおよびCS/STタイプ 100Mbps光イーサネットファイバポートを備えたIRF-634デバイスサーバは非同期デバイスをTCP/IPベースのイーサネット・ネットワークに統合する際の完璧なソリューションです。IRF-634を使用すれば、従来のシリアルデバイスへの投資を活用できます。パネル裏面のDIPスイッチをアクティベートすることによりターミネータ用抵抗あるいはコンソールモード等のいくつかの接続モードをセットップができます。IRF-634を使用すると、シリアルデバイスを既存のイーサネットワークに素早く組み入れることができます。

PLCおよびSCADAなどの既存の非同期シリアルデバイスを簡単にイーサネット・ネットワークに統合することができます。IRF-634 は、デバイスの交換費用を最小のコストに維持することができますのでネットワーク管理者にとってコスト効果の高いソリューションを提供できます。IRF-633は、"plug-and-go"の設計がされていますので、誰でもが簡単容易に使用することができます。加えて小型設計のため、スタンドアロン(デスクトップ、ウォールマウント)、コンバータシャーシ内、DINレールへの取り付けを行ったモジュールなど、柔軟性のある取付け方法が可能です。

標準 IEEE 802.3u : 100Base-FX
EIA/TIA-232C/422/485
EIA/TIA-574
ポート 1 x SC または ST
1 x シリアル (RS-232/422/485) 9ピン, D-sub, オス
最大距離 シリアル : 15m(RS-232C), 1200m(RS-422, RS-485)
ファイバ : 120km(シングルモード)
データレート ファイバ : 100Mbps
シリアル : 最大115.2kbps(非同期)
信号 RS-232C : TxD, RxD, CTS, RTS, DTR, DSR, RI, DCD, GND
RS-422 : TxD+/-, RxD+/-, GND
RS-485 : Data+/-, GND
DIPスイッチ DIP1 : データ通信モード 有効/無効
DIP2 : RS-232C 有効/無効
DIP3 : RS-422,/RS-485(4線) 有効/無効
DIP4 : RS-485(2線) 有効/無効
DIP7 : ターミネ―タ 有効/無効
コンフィギュレーション パリティ : None、偶数、奇数
データビット : 7, 8
ストップビット : 1, 2(ノーパリティのみ)
電源 電源入力 : 9~32V DC外部電源アダプタ
温度 動作温度 : 0 ~ 50℃
保管温度 : -20 ~ 80℃
湿度 動作温度 : 10 ~ 80%
保管温度 : 5 ~ 90%

アプリケーション

  • 工業/工場/研究所オートメーションSCADAシステム
  • セルフサービス・バンキングシステム
  • 工場ロボット、HVACコントロールシステム
  • ウエハー製造システム
  • POSシステム
  • セキュリティカメラ、リモート分散シリアル機器
  • 耐久性、永続性およびショック/振動に耐える必要のある全てのアプリケーションに最適

IRF-634 アプリケーション
IRF-634MT/MCRS-232C/422/485⇒100Base-FX
マルチモード・デバイス・サーバ(ST/SCコネクタ)
IRF-634SC-30/60/100/120RS-232C/422/485⇒100Base-FX
シングルモード・デバイス・サーバ(SCコネクタ、30/60/120km)
