KK Systems

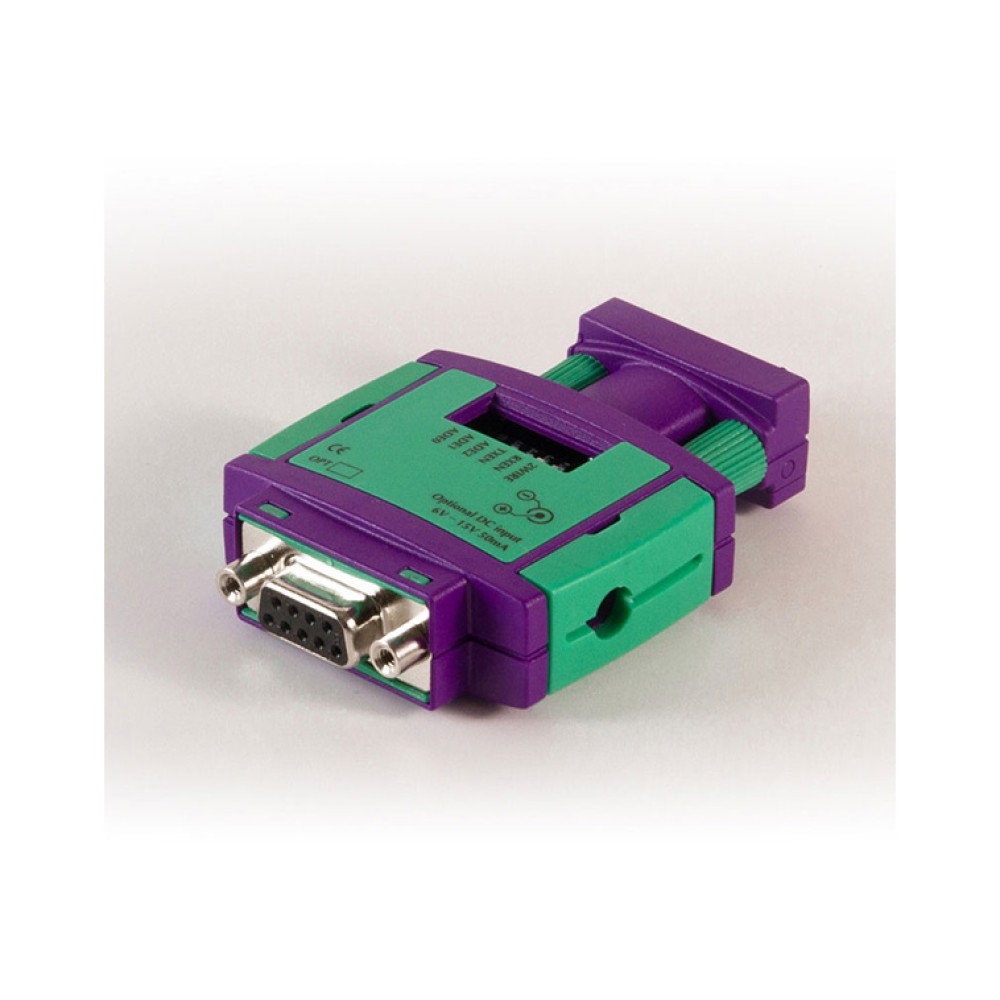

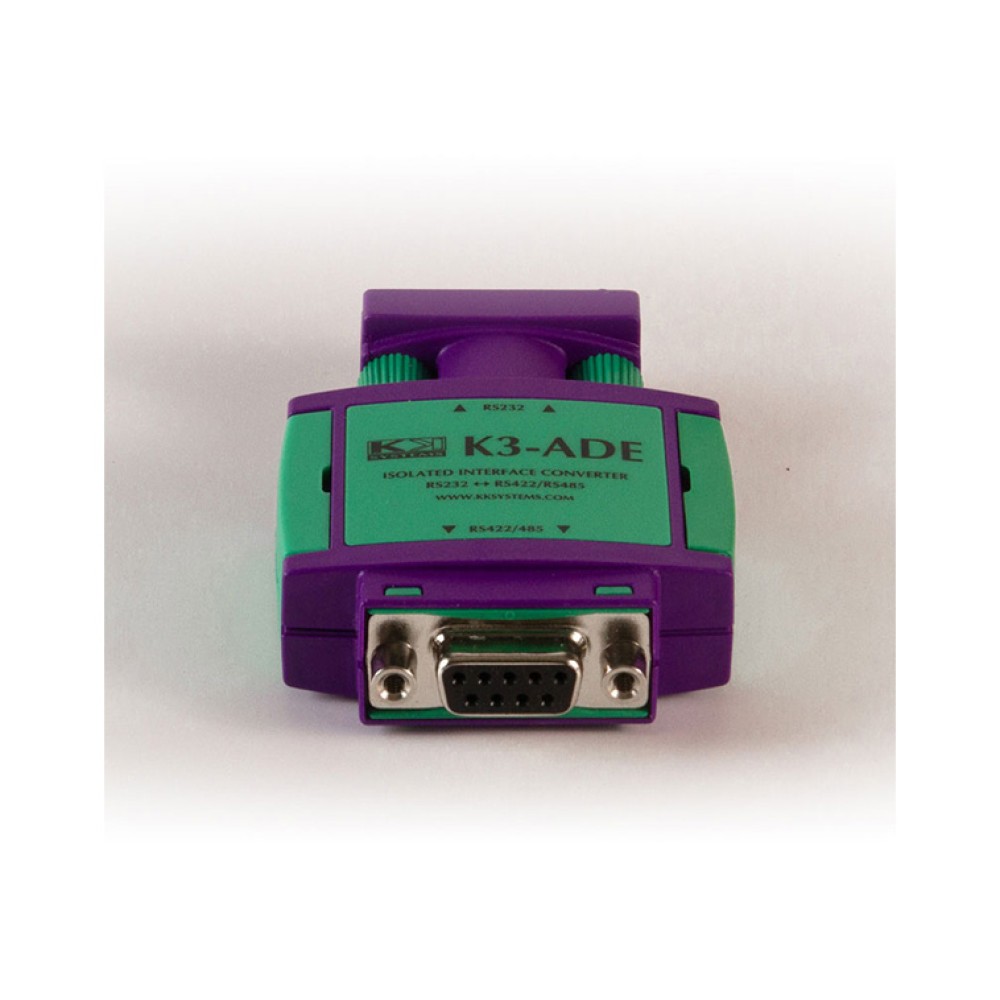

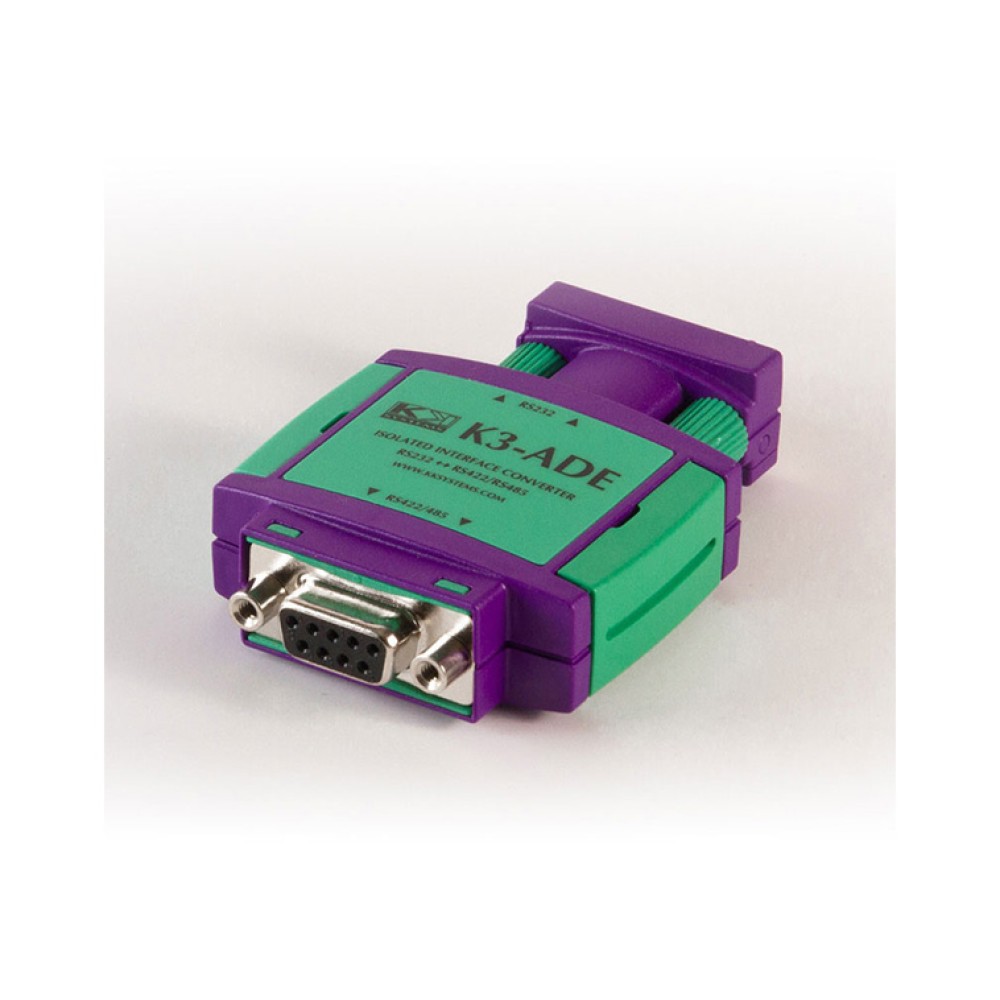

K3-ADE

RS-232C⇒RS-422/485コンバーター

主な製品特長

  • PCのRS-232Cポート(DB-9)にダイレクト接続可能
  • RS-232Cポートからの電源供給
  • RTS制御を使わないADE(Automatic Driver Enable)バージョン
  • SonyコンパチブルRS-422
  • アイソレーション・バージョン:(K3-ADE/K3-ADE-TB)

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • FAQ

K3シリーズRS-232C⇔RS-422/485コンバータは、1×RS-232Cインターフェースおよび1×RS-422/485(2線式および4線式)インターフェースを実装し、同一のパッケージを使用しています。2/4線切換および各種バリエーションの変更(例えば、レシーバを常にイネーブルにする)は、ディップスイッチで簡単に行えます。
K3シリーズは、電気的にアイソレーションされているので電気/電磁気ノイズの厳しい工業環境のアプリケーションに使用する場合に最適です。また、グランドターミナルがない2線式RS-485製品をドライブするために使用します。コモンモード電圧-1V~+6Vをクランプするサプレッション部品を使用していますのでコンバータを破壊から守ります。

TB:ターミナルブロック・バージョン。

仕様RS232C⇔RS485コンバータ
入力:RS232CDB-9
出力:RS485DB-9
スピード1200 - 38Kbps
アイソレーションYes
電源供給RS232Cポート(RTS and/or DTR)
RS485RTS制御不要
オプション外部電源
シーメンスAS1000
お問合せシーメンス AS1000プログラムケーブル
K3-ADERS-232C⇔RS-422/485コンバータ
アイソレータ
DB-9/DB-9
ADE

RoHS2対応してますか?

KK Systems


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。
