ATEN

KE6940

USB DVI-Iデュアルディスプレイ IP-KVMエクステンダー

主な製品特長


  • PCのUSBコンソールをイーサネット経由で延長できるIP-KVMエクステンダ
  • DVI-I対応 - DVIデジタル、アナログ両方のモニタに対応
  • DVI-Iデュアルディスプレイ対応
  • トランスミッタとレシーバ(ユーザステーション)は1対1、1対多、多対1、多対多で通信可能 ※1, 2
  • データ通信のセキュリティを強化 - AES 128bit暗号化やRADIUS、LDAP、ADによるリモートユーザ認証対応
  • Auto-MDIX対応 - ケーブルの種類(ストレート/クロス)を自動判別
  • RS-232C対応 - シリアルターミナル、タッチスクリーン、バーコードリーダ等のシリアルデバイスが接続可能
  • デュアルコンソール操作 - トランスミッタ/レシーバ(ユーザステーション)に接続されたUSBキーボード・USBマウス・モニタから同一PCの操作が可能
  • 操作方法 - KEマトリックスマネジャーソフトウェア、OSD(トランスミッタとレシーバ(ユーザステーション)の両方)。使いやすいインターフェースで設定も簡単
  • リモートログインセキュリティ
  • バーチャルメディア対応
  • 8KV/15KV ESD保護および2KVサージ保護
  • 解像度 - 最大1,920×1,200@60Hz, 24ビット色深度。標準VGA解像度(640×480~1,920×1,200@60Hz)にも対応
  • ステレオオーディオ(スピーカー・マイクロフォン)対応
  • ワイド画面対応
  • 高画質ビデオストリーミング対応 - ATENの高度なグラフィックプロセッサ搭載で、延長距離に関わらずクリアでシャープな画像を出力可能
  • ホットプラグ対応
  • ウォールマウント対応
  • ファームウェアアップグレード対応

※1) ユーザステーションやトランスミッタを複数使用する場合は、ユニットの追加購入が必要となります。機器構成の詳細については販売店までお問い合わせください。
※2) 1対多、多対1、多対多で使用する際には、データスループットの低下を防ぐためにIGMP対応のハブをご利用ください。

* KE6940 デュアルディスプレイモデルの注意点:KE6940をビデオウォールでご利用する場合、プライマリDVIポートのみビデオウォールが有効です。セカンダリDVIポートはビデオウォールを組む事は出来ません。

最大5年オプション保証対応

3年保証

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

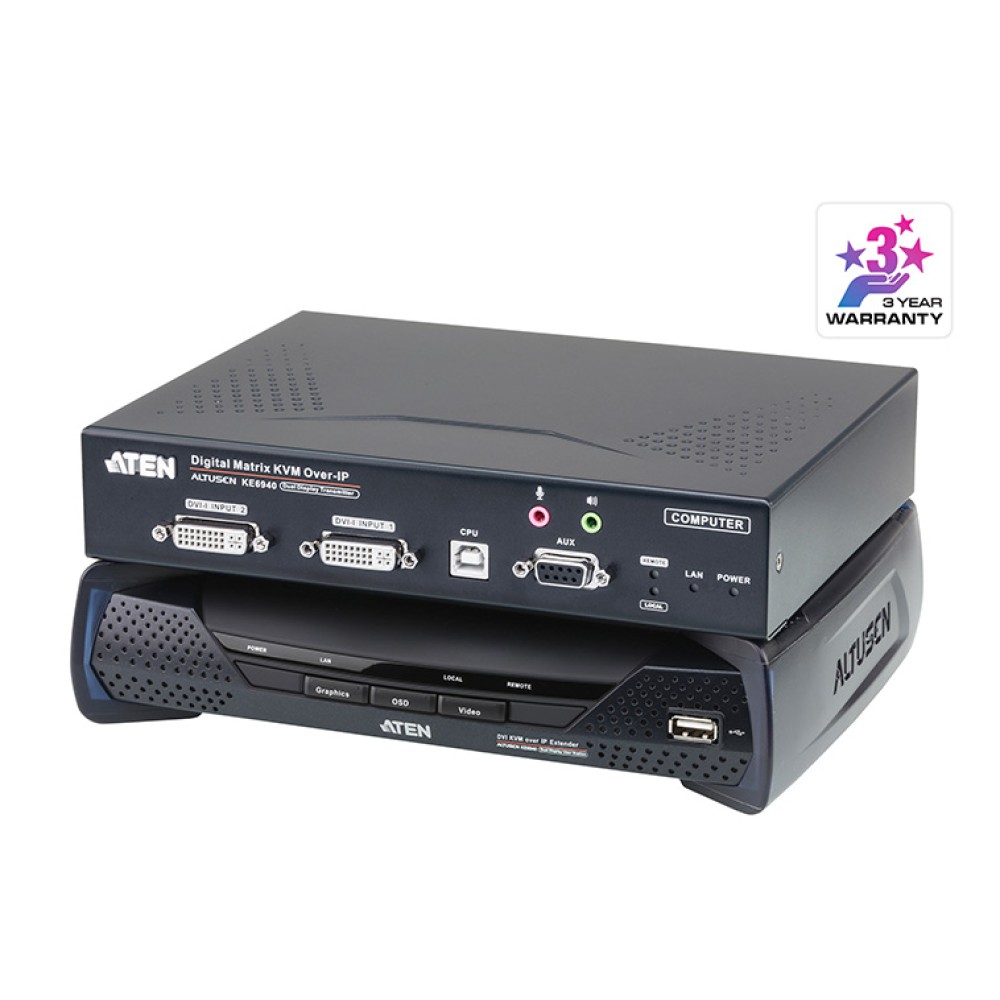

KE6940はPCのコンソール(USBキーボード/マウス・DVIモニタ)をカテゴリ5eケーブルを使用したイーサネット経由で延長できるDVI-Iデュアルディスプレイ対応IP-KVMエクステンダです。本製品は、PCを接続するトランスミッタ(KE6940T)とコンソールを接続するレシーバ(ユーザステーション)(KE6940R)から構成されます。各ユニットには固有のIPアドレスが割り当てられるので、1対1、1対多、多対1、多対多での通信ができます。また、アナログタイプのエクステンダとは異なり、延長距離の制限がなく、リモート側の画質が延長距離による影響を受けないのも特長です。

さらに、本製品で使用するKEマトリックスマネジャーソフトウェアは、ユーザ名/パスワード認証機能を搭載し、同一サブネット上にある本製品全てを自動検知して切替・共有ができます。本製品はデータ通信のセキュリティをより強化するため、AES-128bit暗号化やRADUIS、LDAP、AD等のリモートユーザ認証機能を搭載。ケーブルの種類(ストレート/クロス)を自動判別するAuto-MDIX機能やOSD、RS-232Cにも対応。データセンターに限らず、放送業界等幅広い分野において、PCは安全な場所に保管しながらも、コンソールは延長距離に関係なく任意の場所に設置したい場合に、本製品はご活用いただけます。

* KEマトリックスマネジャーソフトウェア「CCKM」のライトバージョンのダウンロードは、CCKMページ内「サポートとダウンロード」から適切なOSに応じてソフトのダウンロードをお願い致します。


KE6940RKE6940T
コンピュータ接続数
ダイレクト1
コンソール接続数
ローカル1
リモート1
コンピュータ側対応インターフェースキーボード/マウス:USB
コンソール側対応インターフェースキーボード/マウス:USBキーボード/マウス:USB

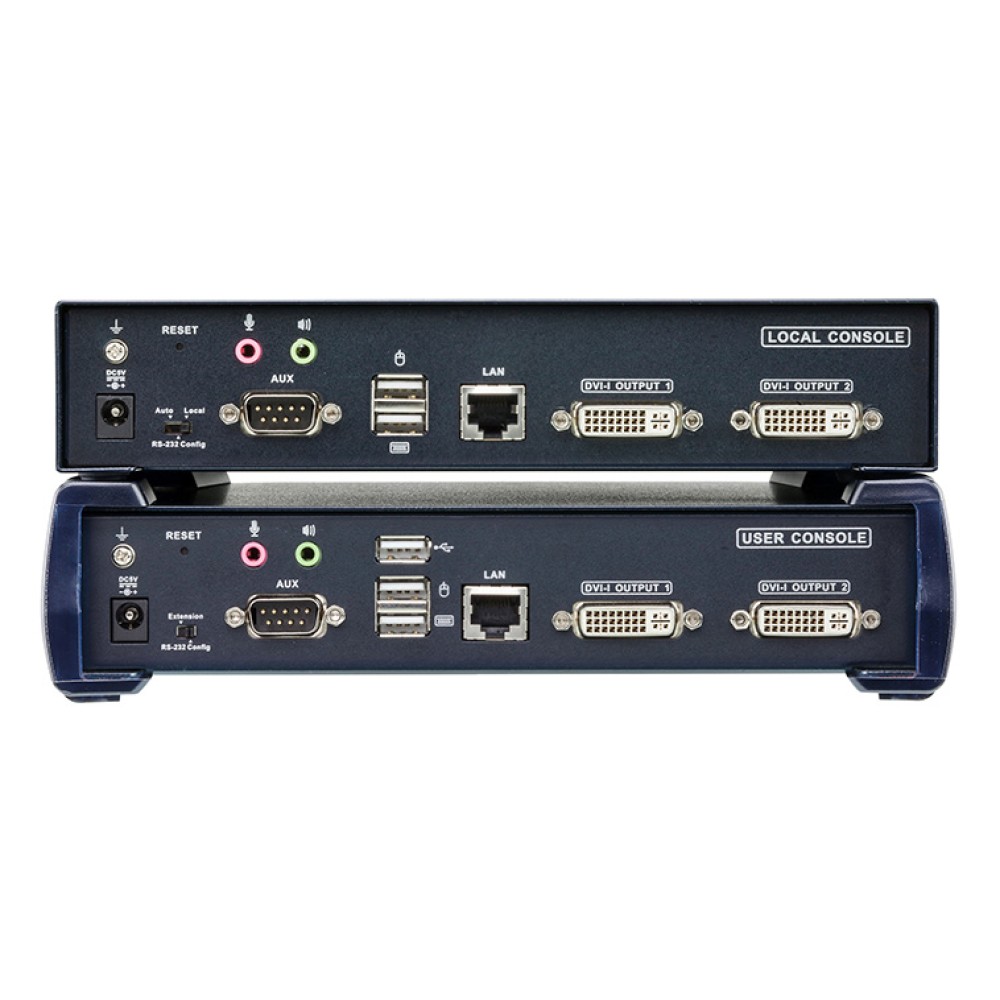

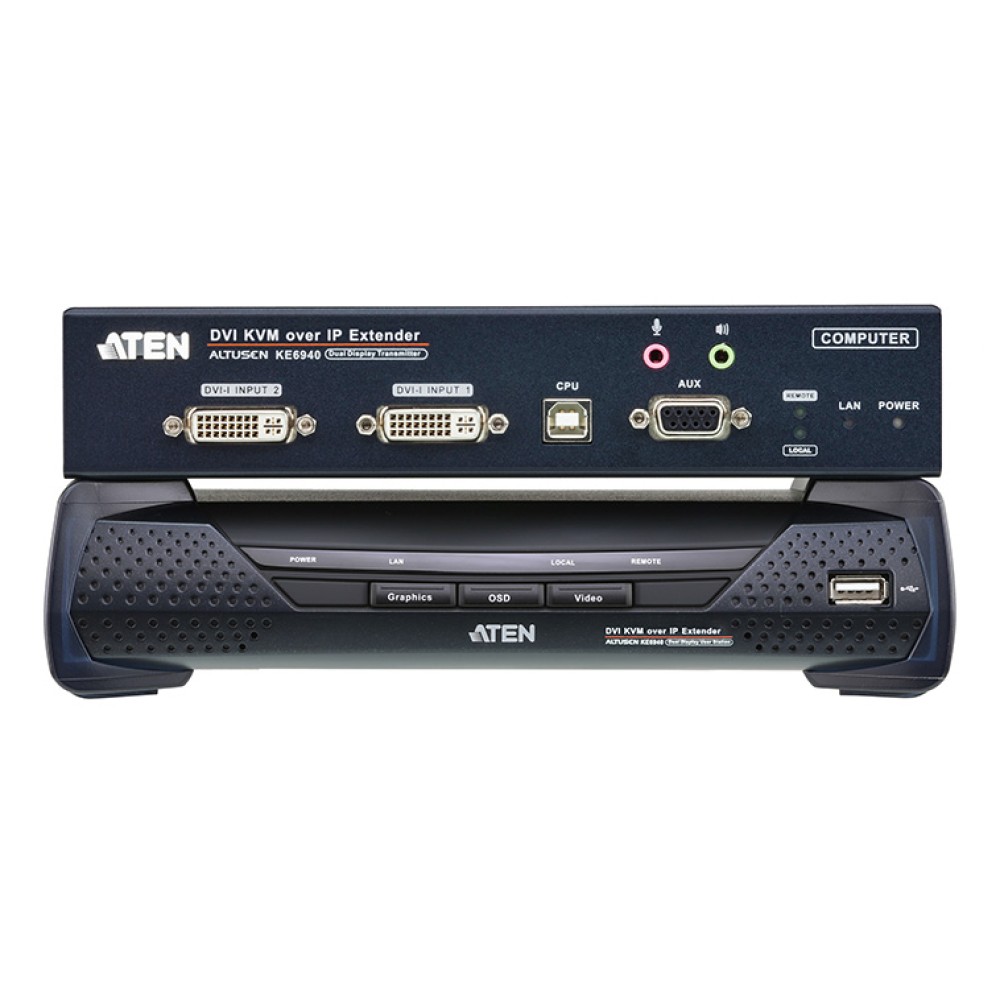

コネクタ
KVMポート キーボード/マウス:USBタイプB メス×1
モニタ:DVI-I メス×2
スピーカー:ステレオミニジャック×1
マイク:ステレオミニジャック×1
RS-232C:DB-9ピン メス×1
コンソールポート キーボード:USBタイプA メス×1
マウス:USBタイプA メス×1
モニタ:DVI-I メス×2
スピーカー:ステレオミニジャック×1
マイク:ステレオミニジャック×1
RS-232C:DB9ピン オス×1
キーボード:USBタイプA メス×1
マウス:USBタイプA メス×1
モニタ:DVI-I メス×2
スピーカー:ステレオミニジャック×1
マイク:ステレオミニジャック×1
RS-232C:DB9ピン オス×1
バーチャルメディアUSBタイプA メス×2
電源DC電源ジャック×1DC電源ジャック×1
LANポートRJ-45×1RJ-45×1
スイッチ
OSDプッシュボタン×1
ビデオ(動画)プッシュボタン×1
グラフィック(静止画像)プッシュボタン×1
リセットピンホール型スイッチ×1ピンホール型スイッチ×1
LED
リンクグリーン/オレンジ×1グリーン/オレンジ×1
電源ブルー×1ブルー×1
ローカルグリーン×1グリーン×1
リモートグリーン×1グリーン×1
エミュレーション
キーボード/マウスUSBUSB
電源入力
電源アダプタ 型番:0AD8-8005-40EGまたは0AD8-8005-40MG
入力:AC100V~240V 50/60Hz
出力:DC5V 4A
型番:0AD8-8005-40EGまたは0AD8-8005-40MG
入力:AC100V~240V 50/60Hz
出力:DC5V 4A
消費電力 DC5V:8.91W:42BTU
DC5V:9.53W:70BTU
DC5V:8.91W:42BTU
DC5V:9.53W:70BTU
解像度最大1,920×1,200@60Hz最大1,920×1,200@60Hz
動作環境
動作温度0~50℃0~50℃
保管温度-20~60℃-20~60℃
湿度0~95% RH、結露なきこと0~95% RH、結露なきこと
ケース
ケース材料メタルメタル
重量1.25 kg ( 2.75 lb )1.15 kg ( 2.53 lb )
サイズ(W×D×H)228×172×55 mm215×163×42 mm
同梱品 (KE6940の同梱品)
DVI-Dケーブル(2m)×1
USB DVI-D KVMケーブル×1
電源アダプタ×2
KE6940T用ウォールマウントキット×1
クイックスタートガイド×1
(KE6940の同梱品)
DVI-Dケーブル(2m)×1
USB DVI-D KVMケーブル×1
電源アダプタ×2
KE6940T用ウォールマウントキット×1
クイックスタートガイド×1


構成図

構成図

構成図


KE6940 USB DVI-Iデュアルディスプレイ IP-KVMエクステンダ

オンサイト保守に対応しておりますか?

ATEN


メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
