ATEN

KE9950

DisplayPortシングルディスプレイIP-KVMエクステンダー(4K対応)

販売終了

本製品は 販売を終了いたしました。

後継製品

主な製品特長



高度な機能(※1)

  • マルチスクリーンコントロール - マウスカーソルを移動させるだけで、モニタを複数のコンピュータ間で切り替え可能
  • 「プッシュ」&「プル」 - クリック1つでシングルRxまたはビデオウォールに対してコンテンツを簡単に共有
  • ビデオウォール - 各レイアウトにおいて最大8×8(最大64台のディスプレイ)で複数のビデオウォールを作成
  • 詳細なスケジューリング機能 - メディアの再生日時を設定することで、作業効率やコストの改善が可能
  • バーチャルトランスミッタ - ビデオ、オーディオ、USB、シリアルの各ソースを個別にストリーミング
  • 内部認証、外部認証の両方で高度なセキュリティ機能を提供 - 対応外部認証はLDAP、Active Directory、RADIUSおよびTACACS+対応
  • 詳細なユーザ権限設定 - ユーザ間での共同作業や操作の競合防止のために、アドミニストレータはTxデバイスの操作権限の4種類のアクセスモードに設定可能
  • KEシリーズ製品へのアクセスや操作権限をユーザまたはグループで設定可能
  • 最大4台のKEシリーズ製品の映像をグループ化することで、マルチディスプレイ環境の構築が可能
  • レシーバのアクセス制御 - トランスミッタのローカルコンソール側から制御ボタン(※2)を押すだけでRxアクセスを有効/無効に設定可能

ハードウェア

  • DisplayPortビデオ解像度 - 最大3840×2160 @30Hz (4:4:4)、36-bit色深度
  • デジタルビデオ出力対応
  • DisplayPort1.2およびHDCP 1.3準拠
  • ステレオオーディオ(スピーカー・マイクロフォン)対応
  • バーチャルメディアまたはvUSB対応
  • Auto-MDIX対応 - ケーブルの種類(ストレート/クロス)を自動判別
  • 8KV/15KV ESD保護および2KVサージ保護
  • ファンレスデザインにより、エネルギー効率に優れ、動作音も静かな操作環境を実現
  • フェイルオーバー用にギガビットイーサネットポート(RJ-45)またはSFPポート経由での接続に対応
  • 1Gbps SFPファイバモジュールの拡張に対応(※3)
  • デュアル電源
  • ラックマウント対応 - マウントオプション
    - 2X-021G デュアルラックマウントキット
    - 2X-031G シングルラックマウントキット
  • 産業用電源アダプタ搭載 - 厳しい環境条件下でも対応(動作温度0℃~50℃)

管理

  • KE管理ソフトウェア(CCKM)による統合管理 - 直感的なWebベースのGUIでKEデバイスすべてを簡単に管理
  • デュアルコンソール操作 - トランスミッタとレシーバ両方のキーボード、モニタ、およびマウスを使ってシステムの操作が可能
  • 緊急操作時はローカルコンソールから対応可能
  • レシーバ(ユーザステーション)に搭載のOSDからトランスミッタとレシーバの両方の設定が可能
  • EDIDエキスパート機能搭載(エミュレーション機能)- 自動/手動で適切なEDIDモードを選択可能
  • オンスクリーンプレビュー(アレイモード) - 1画面に最大36台分の映像を6×6画面で表示可能
  • ビデオ圧縮レベル - ネットワークバンド幅に応じてビデオ画質の調整が可能
  • CLI - アドミニストレータはRS-232CまたはTelnet経由でコマンドを実行して全KEデバイスの制御が可能
  • RS-232C対応 - テキストメニュー、CLIまたはシリアルターミナル、タッチスクリーン、バーコードリーダ等のシリアルデバイスに対してシリアルターミナルへと接続可能
  • すべてのKEデバイスと互換

セキュリティ

  • KEを直接接続するための専用LANポート搭載 - 社内ネットワークからの分離が可能
  • セキュアなデータ通信- ネットワークを介して送信する前に全てのデータを128 ビットのAES暗号化、レシーバ側で解読
  • 業界標準TLSプロトコル準拠

バーチャルメディア

  • USBバーチャルメディアモードで、ファイル転送やOSパッチの適用、ソフトウェアのインストールや診断試験がリモートから可能
  • USB 2.0 DVD/CDドライバやUSBマスストレージ、PCハードドライブおよびISOイメージ対応
  • スマートカード/CACリーダ対応
注意:
  • これらの高度な機能は、KEトランスミッタがKEレシーバと併用されて、KEマトリックス管理ソフトウェア(CCKM)によって管理されている場合にサポートされます。
  • 制御ボタン(2XRT-0015G)は製品パッケージに同梱されていません。お求めの際には、お問い合わせください。
  • SFPモジュール(2A-136G / 2A-137G)は製品パッケージに同梱されていません。お求めの際には、お問い合わせください。

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

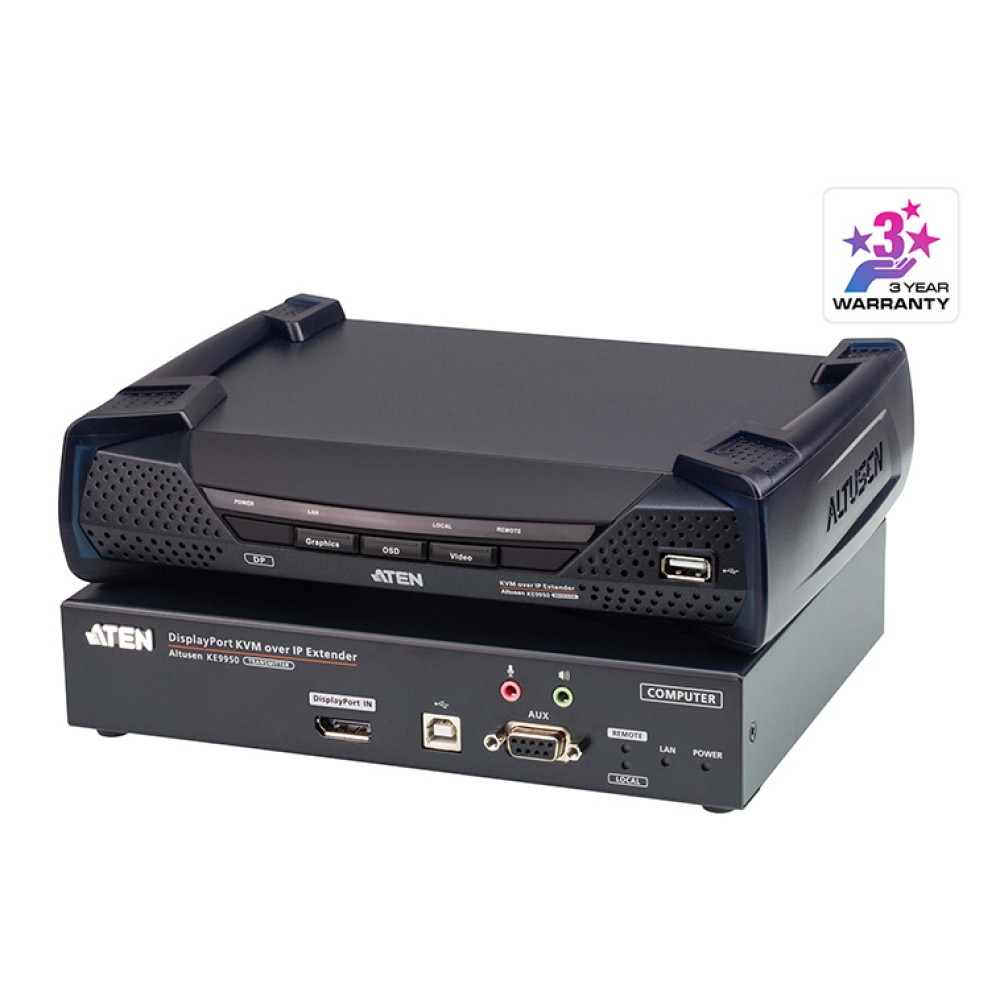

KE9950は、4K解像度に対応したDisplayPortシングルディスプレイIP-KVMエクステンダです。この製品は、IPベースのトランスミッタ(KE9950T)と、レシーバ(KE9950R)から構成されています。KE9950は、リモートUSBコンソール(USBキーボード、USBマウス、DisplayPortモニタ)からイントラネットを介してPCへのアクセスを可能にするため、ユーザは、PCを自席から離して、安全で温度管理された環境にセットアップすることができます。

KE9950は、トランスミッタ側とレシーバ側にDisplayPortディスプレイを各1台接続することができ、最大3840×2160 @30Hz (4:4:4)の解像度に対応しています。また、遅延を最小限に抑え、ビデオ圧縮品質をロスのない状態で伝送します。

KE9950はRJ-45ポートまたはSFPスロットを介して接続します。トランスミッタとレシーバは、相互に直接接続することも、また、LANケーブルや光ファイバケーブルを使って高速ネットワーク経由で接続することも可能で、サーバに対して24時間365日リモートアクセスできる環境を提供します。SFPスロットを介して接続する場合、本製品は1Gbps SFPファイバモジュール(※1)拡張に対応しているため、光ファイバネットワーク経由で接続した場合、最大10km延長することが可能です。

また、KE9950は、冗長化用のデュアル電源に対応しています。

KE9950は卓上設置とラックマウント(リア側に0Uサイズでマウント)の両方に対応しています。1対1、1対多、多対1での通信に加え、KEマトリックス管理ソフトウェア(CCKM)と併用した場合は、KVM over IPマトリックスシステムに組み込んで多対多の通信も可能です。

KEマトリックス管理ソフトウェア(CCKM)と併用した場合、KE9950はマルチスクリーンコントロール、プッシュ&プル、ビデオウォール、マルチディスプレイ、プロファイルスケジューリングといった、さらに高度な機能をご利用いただけます。

これ以外の機能としては、同一サブネット上に配置された全KEエクステンダ(※2)の自動検出、ユーザネーム/パスワードによる認証や権限設定、切替や共有が行える各種接続の定義といった機能を備えています。セキュリティ対策の機能としては、AES暗号化やRADUIS、LDAP、AD等のリモートユーザ認証機能を搭載しています。さらに、ケーブルの種類(ストレート/クロス)を自動判別するAuto-MDIX機能やOSD、RS-232Cにも対応しています。

コンピュータアクセスの監視、操作、制御、そして延長のいずれの点においても、KE9950は無限に多様化する作業環境やワークステーションの設定に合わせて自由に調整できる製品です。このため、データセンターに限らず、テレビ局やポスプロ等の放送業界、コントロールルーム、工場等の幅広い分野において、PC~コンソール間の距離を気にすることなく、任意の場所に設置したい場合にご活用いただけます。

※1 SFPモジュール(2A-136G / 2A-137G)は製品パッケージに同梱されていません。お求めの際には、お問い合わせください。

※2 対応するKEシリーズのエクステンダ:KE6900、KE6900ST、KE6910、KE6912、KE6940、KE8900S、KE8950、KE8952、KE9900ST

注意:KEを9台以上(T+Rの合計)ご使用の場合は、有償版CCKMが必要となります。

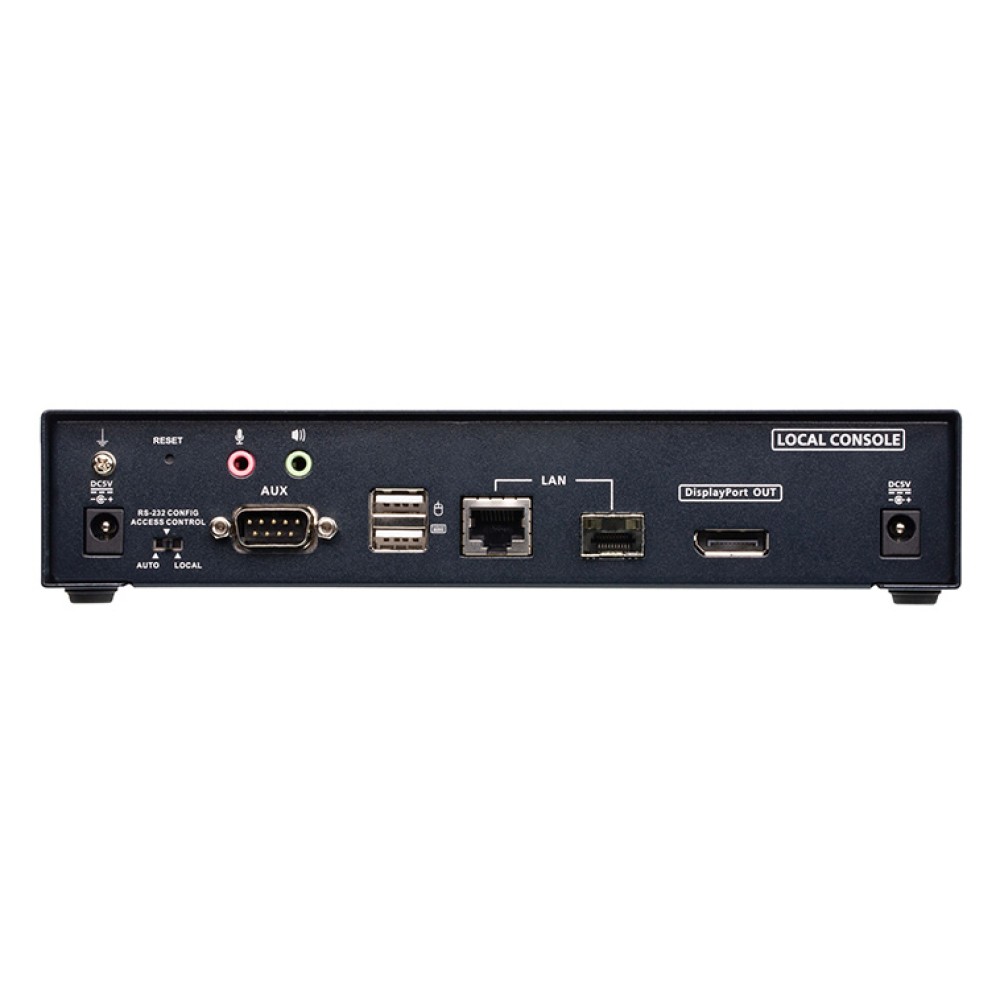

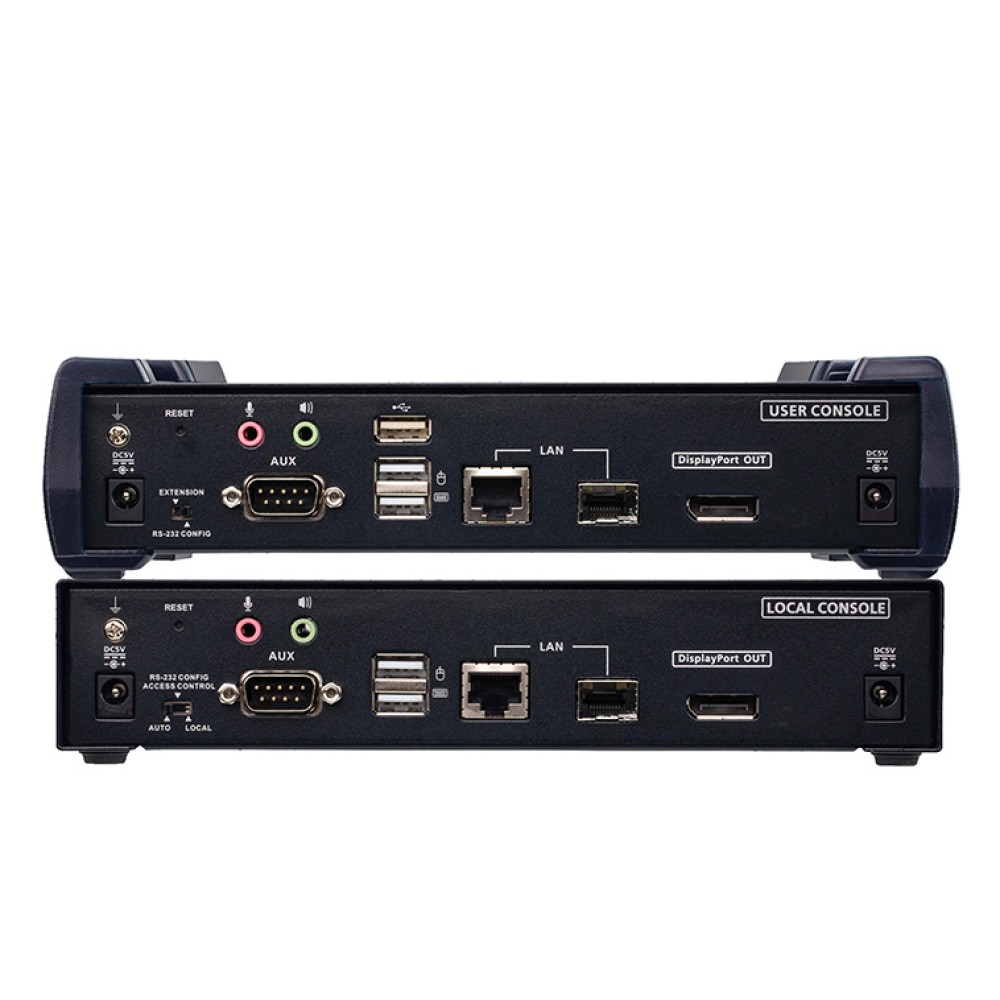

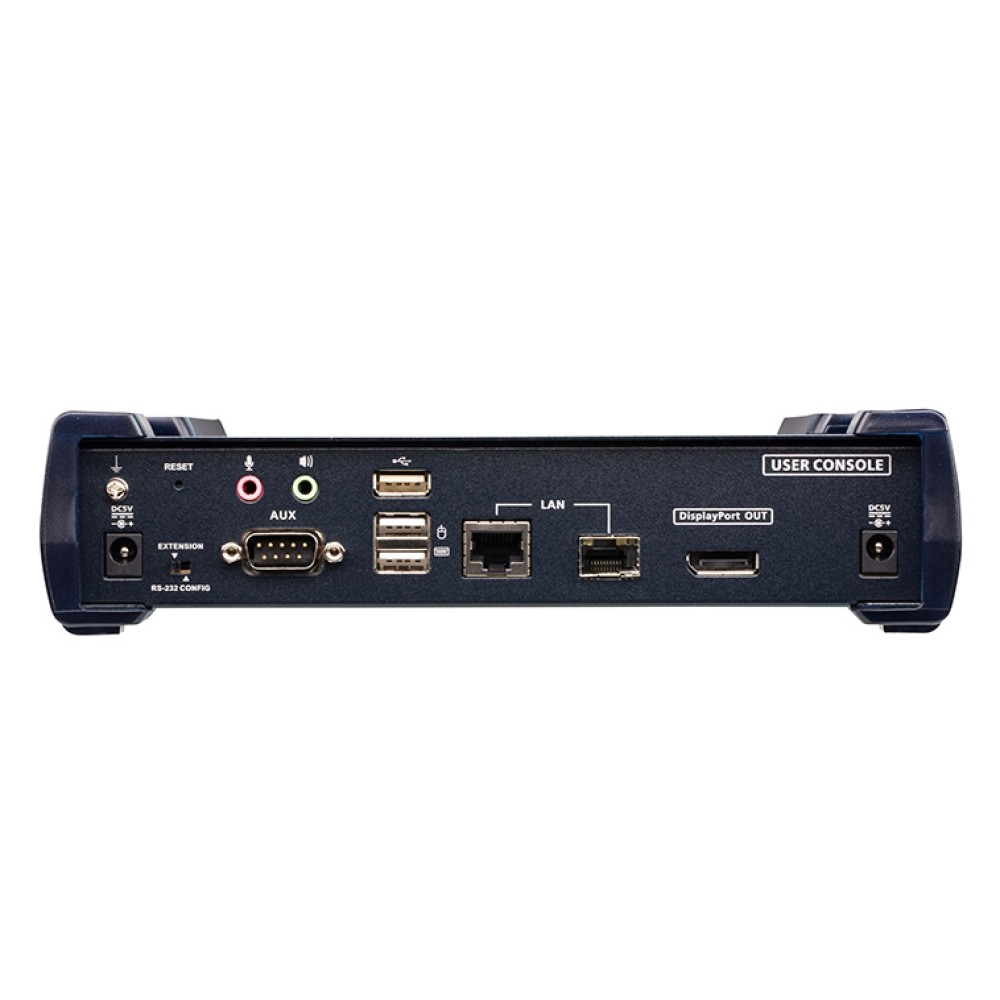

KE9950RKE9950T
コネクタ
USBポートUSB Type-A メス× 2(White)-
コンソールポート USB Type-A メス×2(White)
DisplayPort メス×1(Black)
ミニステレオジャック×1(Green)
ミニステレオジャック×1(Pink)
DB-9 オス×1(Black)
USB Type-A メス×2(White)
DisplayPort メス×1(Black)
ミニステレオジャック×1(Green)
ミニステレオジャック×1(Pink)
DB-9 オス×1(Black)

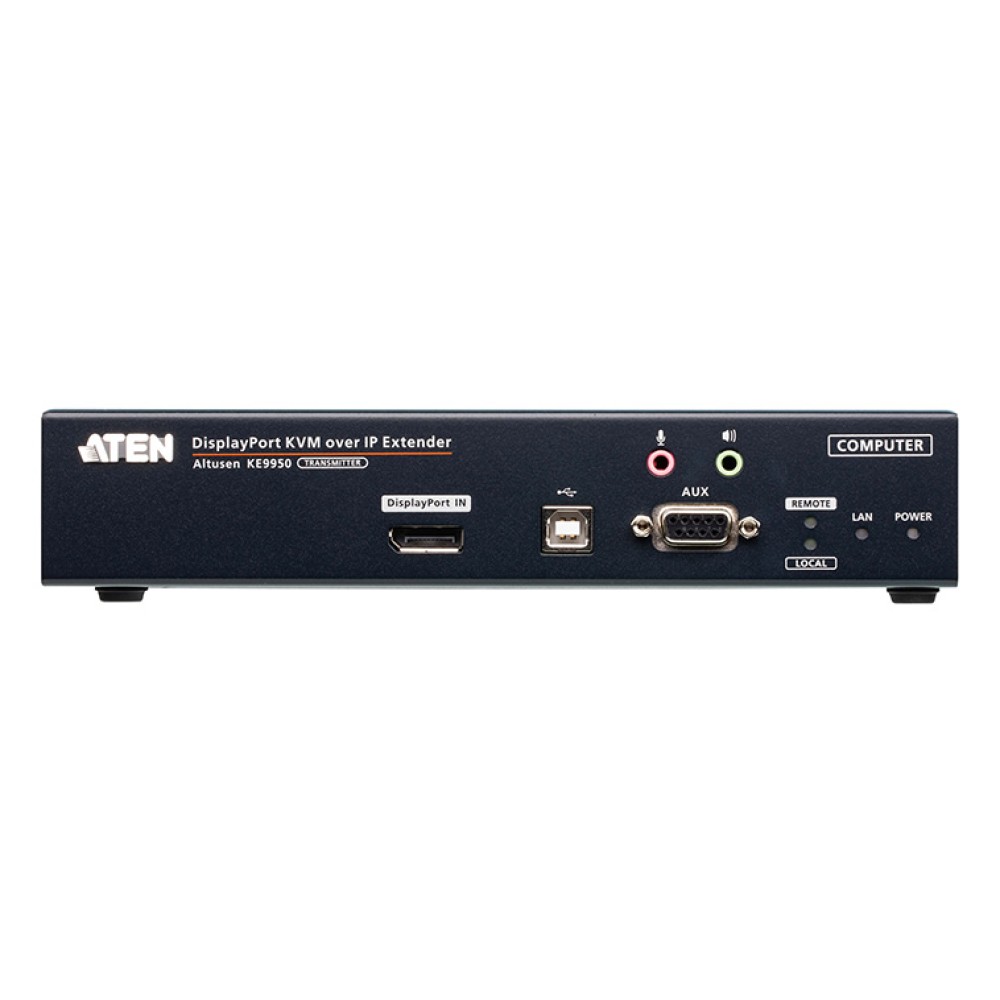

KVMポート- USB Type-B メス×1(White)
DisplayPort メス×1(Black)
ミニステレオジャック×1(Green)
ミニステレオジャック×1(Pink)
DB-9 メス×1(Black)
電源DC電源ジャック×2DC電源ジャック×2
LANポート RJ-45×1(Black)
SFPスロット×1
RJ-45×1(Black)
SFPスロット×1

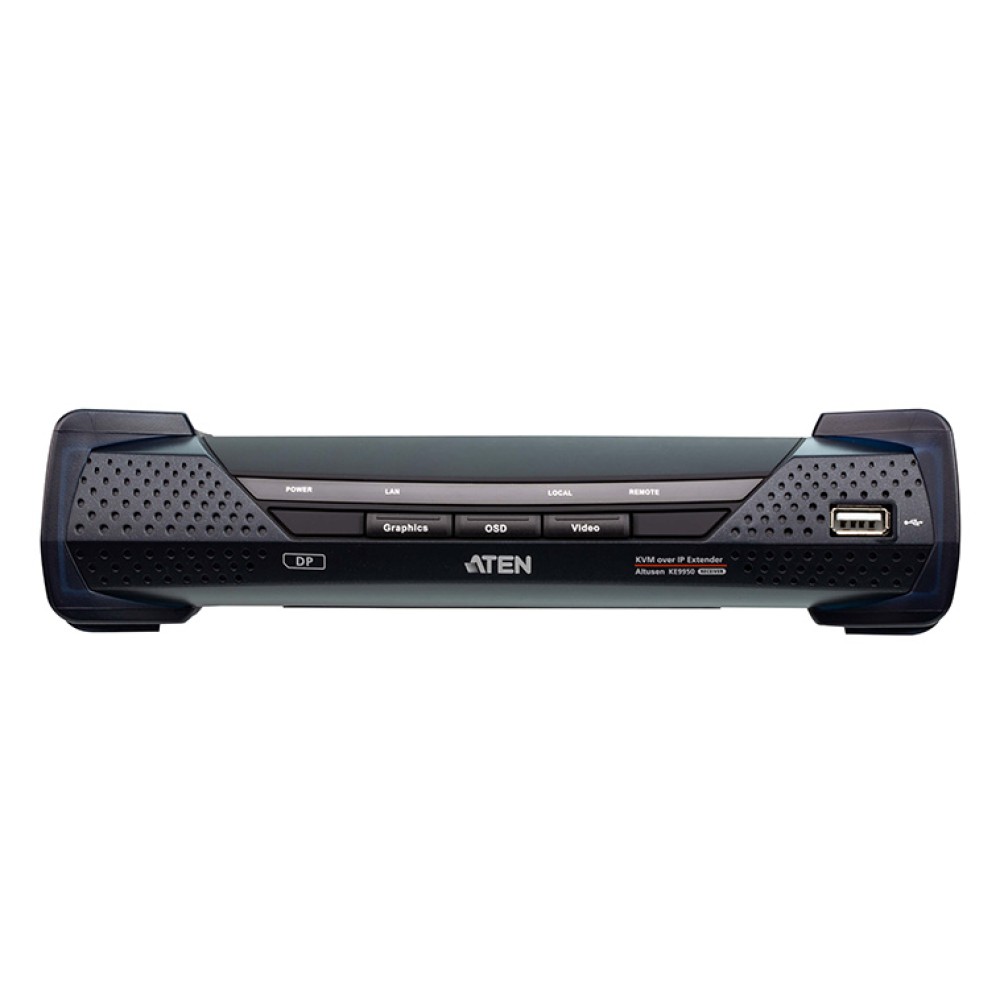

スイッチ
OSDプッシュボタン×1-
ビデオプッシュボタン×1-
グラフィック(静止画像)プッシュボタン×1-
リセットピンホール型スイッチ×1ピンホール型スイッチ×1
LED
10/100/1000 Mbps1 (10:Orange / 100:Orange & Green / 1000:Green)1 (10:Orange / 100:Orange & Green / 1000:Green)
電源1 (Blue)1 (Blue)
ローカル1 (Green)1 (Green)
リモート1 (Green)1 (Green)
解像度3840×2160@30Hz(4:4:4)3840×2160@30Hz(4:4:4)
エミュレーション
キーボード/マウスUSBUSB
項目消費電力:DC5V: 8.03W消費電力:DC5V: 9.51W
動作環境
動作温度0~50℃0~50℃
保管温度-20~60℃-20~60℃
湿度0~95% RH、結露なきこと0~95% RH、結露なきこと
ケース
ケース材料メタルメタル
重量1.24 kg ( 2.73 lb )1.12 kg ( 2.47 lb )
サイズ(W×D×H)228×172×55 mm
215×163×42 mm


構成図

構成図

構成図


KE9950 DisplayPortシングルディスプレイIP-KVMエクステンダ (4K対応)
KE9950T DisplayPortシングルディスプレイIP-KVMトランスミッタ (4K対応)
KE9950R DisplayPortシングルディスプレイIP-KVMレシーバ (4K対応)

オンサイト保守に対応しておりますか?

ATEN


メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
