KE9952

DisplayPortシングルディスプレイIP-KVMエクステンダー(4K,PoE対応)

販売終了

本製品は 販売を終了いたしました。

後継製品

主な製品特長



高度な機能(※1)

  • マルチスクリーンコントロール - マウスカーソルを移動させるだけで、モニタを複数のコンピュータ間で切り替え可能
  • 「プッシュ」&「プル」 - クリック1つでシングルRxまたはビデオウォールに対してコンテンツを簡単に共有
  • ビデオウォール - 各レイアウトにおいて最大8×8(最大64台のディスプレイ)で複数のビデオウォールを作成
  • 詳細なスケジューリング機能 - メディアの再生日時を設定することで、作業効率やコストの改善が可能
  • バーチャルトランスミッタ - ビデオ、オーディオ、USB、シリアルの各ソースを個別にストリーミング
  • 内部認証、外部認証の両方で高度なセキュリティ機能を提供 - 対応外部認証はLDAP、Active Directory、RADIUSおよびTACACS+対応
  • 詳細なユーザ権限設定 - ユーザ間での共同作業や操作の競合防止のために、アドミニストレータはTxデバイスの操作権限の4種類のアクセスモードに設定可能
  • KEシリーズ製品へのアクセスや操作権限をユーザまたはグループで設定可能
  • 最大4台のKEシリーズ製品の映像をグループ化することで、マルチディスプレイ環境の構築が可能
  • レシーバのアクセス制御 - トランスミッタのローカルコンソール側から制御ボタン(※2)を押すだけでRxアクセスを有効/無効に設定可能

ハードウェア

  • DisplayPortビデオ解像度 - 最大3840×2160 @30Hz (4:4:4)、36-bit色深度
  • デジタルビデオ出力対応
  • DisplayPort1.2およびHDCP 1.3準拠
  • ステレオオーディオ(スピーカー・マイクロフォン)対応
  • バーチャルメディアまたはvUSB対応
  • Auto-MDIX対応 - ケーブルの種類(ストレート/クロス)を自動判別
  • 8KV/15KV ESD保護および2KVサージ保護
  • ファンレスデザインにより、エネルギー効率に優れ、動作音も静かな操作環境を実現
  • フェイルオーバー用にギガビットイーサネットポート(RJ-45)またはSFPポート経由での接続に対応
  • 1Gbps SFPファイバモジュールの拡張に対応(※3)
  • PoE(Power over Ethernet)対応 - IEEE 802.3at準拠
  • ラックマウント対応 - マウントオプション
    - 2X-021G デュアルラックマウントキット
    - 2X-031G シングルラックマウントキット
  • 推奨ネットワークスイッチ:
    以下は、KEシリーズエクステンダーを使用したATENの耐久テストに合格したネットワークスイッチです。
    このテストでは、解像度:1920×1200@60Hz(KE69シリーズ)および3840×2160@30Hz(KE89,KE99シリーズ)、毎秒60フレーム、24ビット色深度でネットワーク上でストリーミングを実施しました。
    ATEN ES0152 / ES0152P ※ATENのネットワークスイッチの場合、IGMPやジャンボフレームなど複雑な設定は不要でそのまま使用可能です。
     Cisco Catalyst 2960X / Catalyst 2960XR / Catalyst 3750
     HP Procurve 2920
     H3C S5120
     Huawei S5700
     DLink DGS-1510
    ネットワークスイッチの選択方法については、お問合せください。

管理

  • KE管理ソフトウェア(CCKM)による統合管理 - 直感的なWebベースのGUIでKEデバイスすべてを簡単に管理
  • デュアルコンソール操作 - トランスミッタとレシーバ両方のキーボード、モニタ、およびマウスを使ってシステムの操作が可能
  • 緊急操作時はローカルコンソールから対応可能
  • レシーバ(ユーザステーション)に搭載のOSDからトランスミッタとレシーバの両方の設定が可能
  • EDIDエキスパート機能搭載(エミュレーション機能)- 自動/手動で適切なEDIDモードを選択可能
  • オンスクリーンプレビュー(アレイモード) - 1画面に最大36台分の映像を6×6画面で表示可能
  • ビデオ圧縮レベル - ネットワークバンド幅に応じてビデオ画質の調整が可能
  • CLI - アドミニストレータはRS-232CまたはTelnet経由でコマンドを実行して全KEデバイスの制御が可能
  • RS-232C対応 - テキストメニュー、CLIまたはシリアルターミナル、タッチスクリーン、バーコードリーダ等のシリアルデバイスに対してシリアルターミナルへと接続可能
  • すべてのKEデバイスと互換

セキュリティ

  • KEを直接接続するための専用LANポート搭載 - 社内ネットワークからの分離が可能
  • セキュアなデータ通信- ネットワークを介して送信する前に全てのデータを128 ビットのAES暗号化、レシーバ側で解読
  • 業界標準TLSプロトコル準拠

バーチャルメディア

  • USBバーチャルメディアモードで、ファイル転送やOSパッチの適用、ソフトウェアのインストールや診断試験がリモートから可能
  • USB 2.0 DVD/CDドライバやUSBマスストレージ、PCハードドライブおよびISOイメージ対応
  • スマートカード/CACリーダ対応
注意:
  • これらの高度な機能は、KEトランスミッタがKEレシーバと併用されて、KEマトリックス管理ソフトウェア(CCKM)によって管理されている場合にサポートされます。
  • 制御ボタン(2XRT-0015G)は製品パッケージに同梱されていません。お求めの際には、お問い合わせください。
  • SFPモジュール(2A-136G / 2A-137G)は製品パッケージに同梱されていません。お求めの際には、お問い合わせください。

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

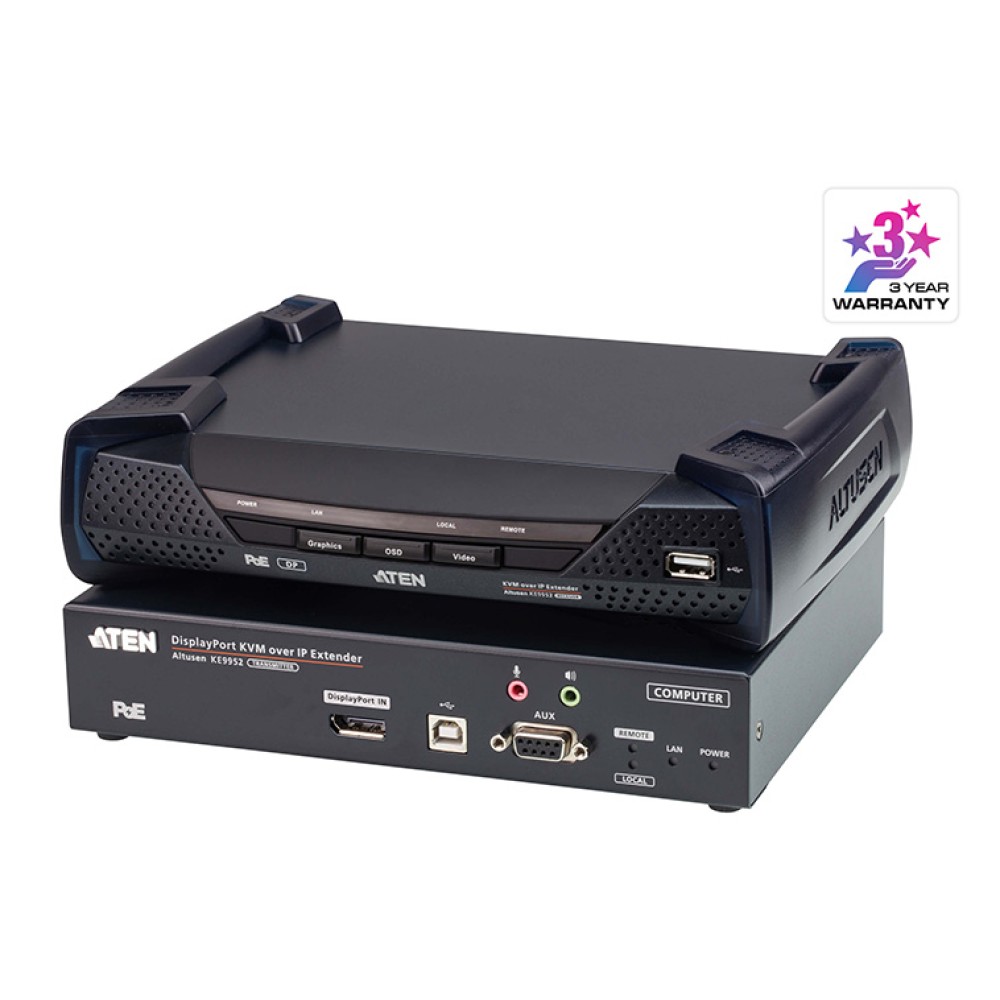

KE9952は、4K解像度に対応したDisplayPortシングルディスプレイIP-KVMエクステンダです。この製品は、IPベースのトランスミッタ(KE9952T)と、レシーバ(KE9952R)から構成されています。KE9952は、リモートUSBコンソール(USBキーボード、USBマウス、DisplayPortモニタ)からイントラネットを介してPCへのアクセスを可能にするため、ユーザは、PCを自席から離して、安全で温度管理された環境にセットアップすることができます。

KE9952は、トランスミッタ側とレシーバ側にDisplayPortディスプレイを各1台接続することができ、最大3840×2160 @30Hz (4:4:4)の解像度に対応しています。また、遅延を最小限に抑え、ビデオ圧縮品質をロスのない状態で伝送します。

KE9952はRJ-45ポートまたはSFPスロットを介して接続します。トランスミッタとレシーバは、相互に直接接続することも、また、LANケーブルや光ファイバケーブルを使って高速ネットワーク経由で接続することも可能で、サーバに対して24時間365日リモートアクセスできる環境を提供します。SFPスロットを介して接続する場合、本製品は1Gbps SFPファイバモジュール(※1)拡張に対応しているため、光ファイバネットワーク経由で接続した場合、最大10km延長することが可能です。

また、KE9952はPoE(Power over Ethernet)に対応し、電源はPoEネットワークスイッチから給電されるため、電源アダプタの接続や電源の設定に関する手間を省くことができます。

KE9952は卓上設置とラックマウント(リア側に0Uサイズでマウント)の両方に対応しています。1対1、1対多、多対1での通信に加え、KEマトリックス管理ソフトウェア(CCKM)と併用した場合は、KVM over IPマトリックスシステムに組み込んで多対多の通信も可能です。

KEマトリックス管理ソフトウェア(CCKM)と併用した場合、KE9952はマルチスクリーンコントロール、プッシュ&プル、ビデオウォール、マルチディスプレイ、プロファイルスケジューリングといった、さらに高度な機能をご利用いただけます。

これ以外の機能としては、同一サブネット上に配置された全KEエクステンダ(※2)の自動検出、ユーザネーム/パスワードによる認証や権限設定、切替や共有が行える各種接続の定義といった機能を備えています。セキュリティ対策の機能としては、AES暗号化やRADUIS、LDAP、AD等のリモートユーザ認証機能を搭載しています。さらに、ケーブルの種類(ストレート/クロス)を自動判別するAuto-MDIX機能やOSD、RS-232Cにも対応しています。

コンピュータアクセスの監視、操作、制御、そして延長のいずれの点においても、KE9952は無限に多様化する作業環境やワークステーションの設定に合わせて自由に調整できる製品です。このため、データセンターに限らず、テレビ局やポスプロ等の放送業界、コントロールルーム、工場等の幅広い分野において、PC~コンソール間の距離を気にすることなく、任意の場所に設置したい場合にご活用いただけます。

※1 SFPモジュール(2A-136G / 2A-137G)は製品パッケージに同梱されていません。お求めの際には、お問い合わせください。

※2 対応するKEシリーズのエクステンダ:KE6900、KE6900ST、KE6910、KE6912、KE6940、KE8900S、KE8950、KE8952、KE9900ST

注意:KEを9台以上(T+Rの合計)ご使用の場合は、有償版CCKMが必要となります。


KE9952RKE9952T

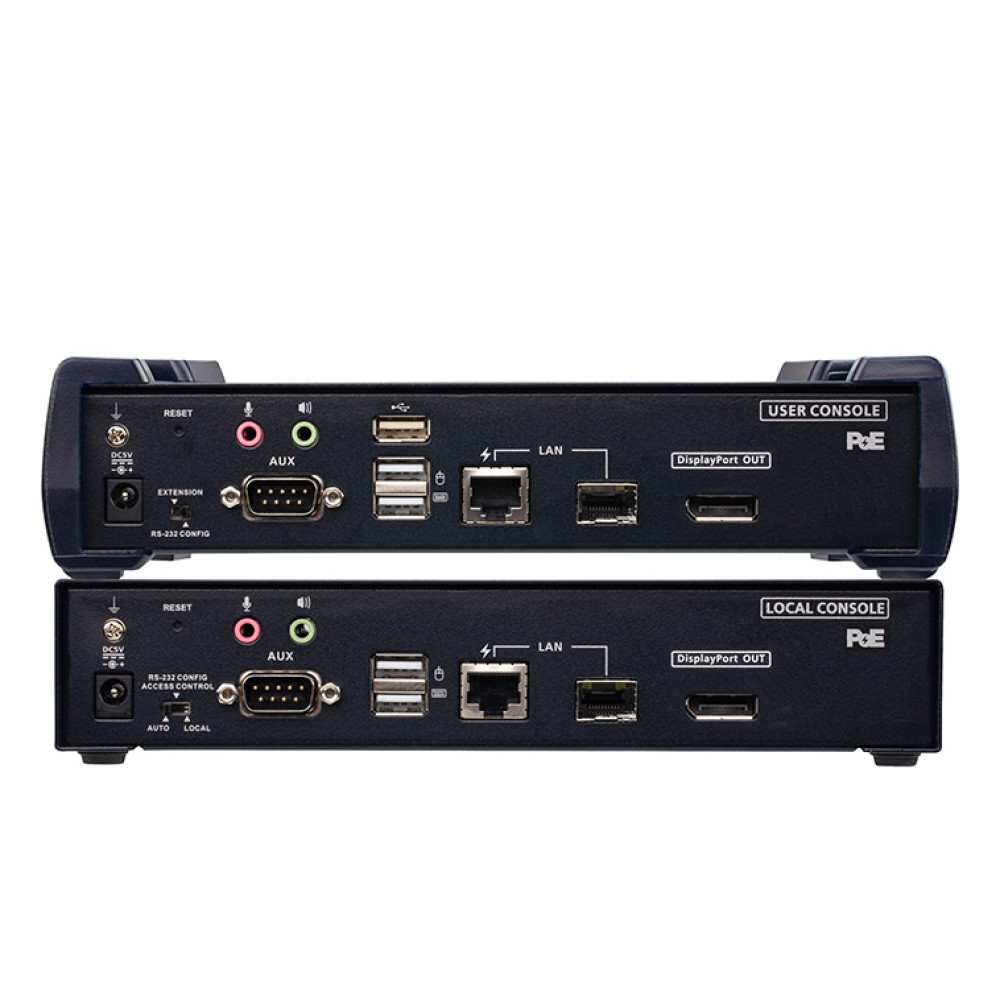

コネクタ

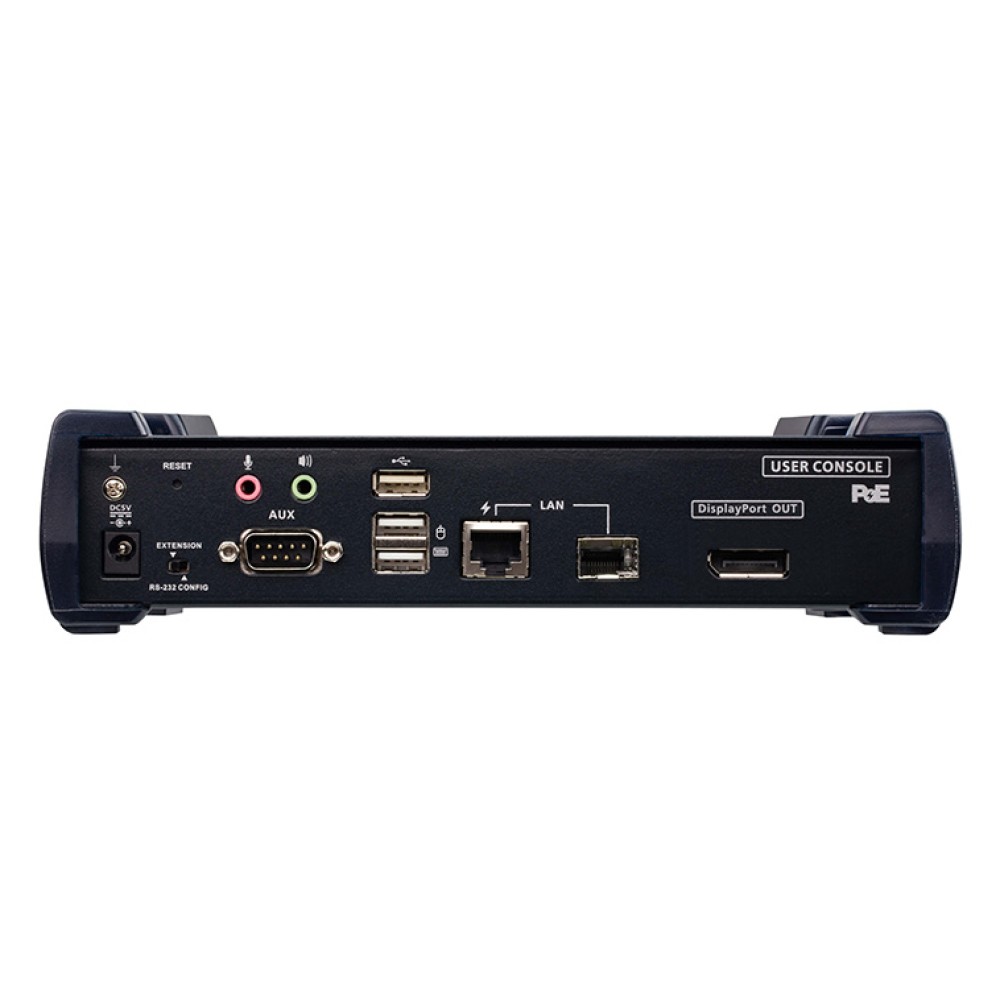

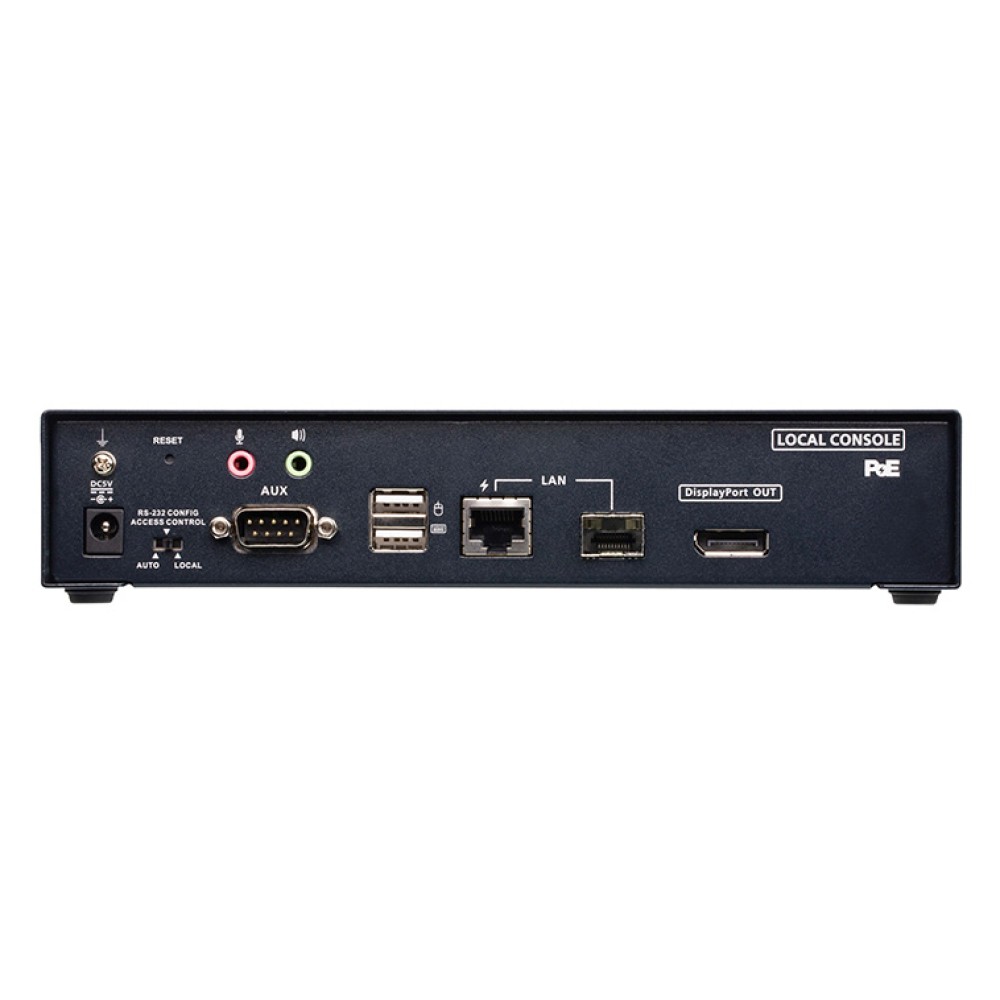

USBポートUSB Type-A メス× 2(White)-
コンソールポート USB Type-A メス×2(White)
DisplayPort メス×1(Black)
ステレオミニジャック×1(Green)
ステレオミニジャック×1(Pink)
DB-9 オス×1(Black)
USB Type-A メス×2(White)
DisplayPort メス×1(Black)
ステレオミニジャック×1(Green)
ステレオミニジャック×1(Pink)
DB-9 オス×1(Black)

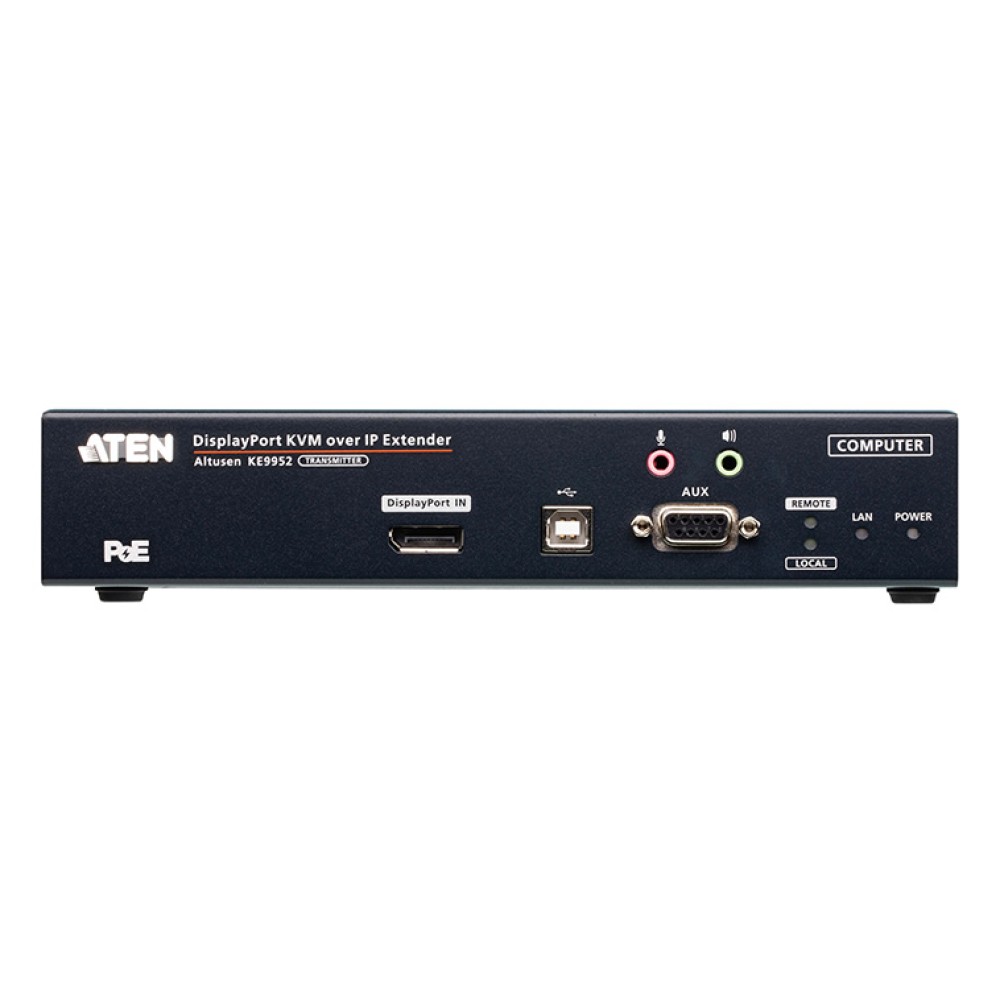

KVMポート- USB Type-B メス×1(White)
DisplayPort メス×1(White)
ステレオミニジャック×1(Green)
ステレオミニジャック×1(Pink)
DB-9 メス×1(Black)
電源DC電源ジャック×1DC電源ジャック×1
LANポート RJ-45×1(Black、PoE)
SFPスロット×1
RJ-45×1(Black、PoE)
SFPスロット×1

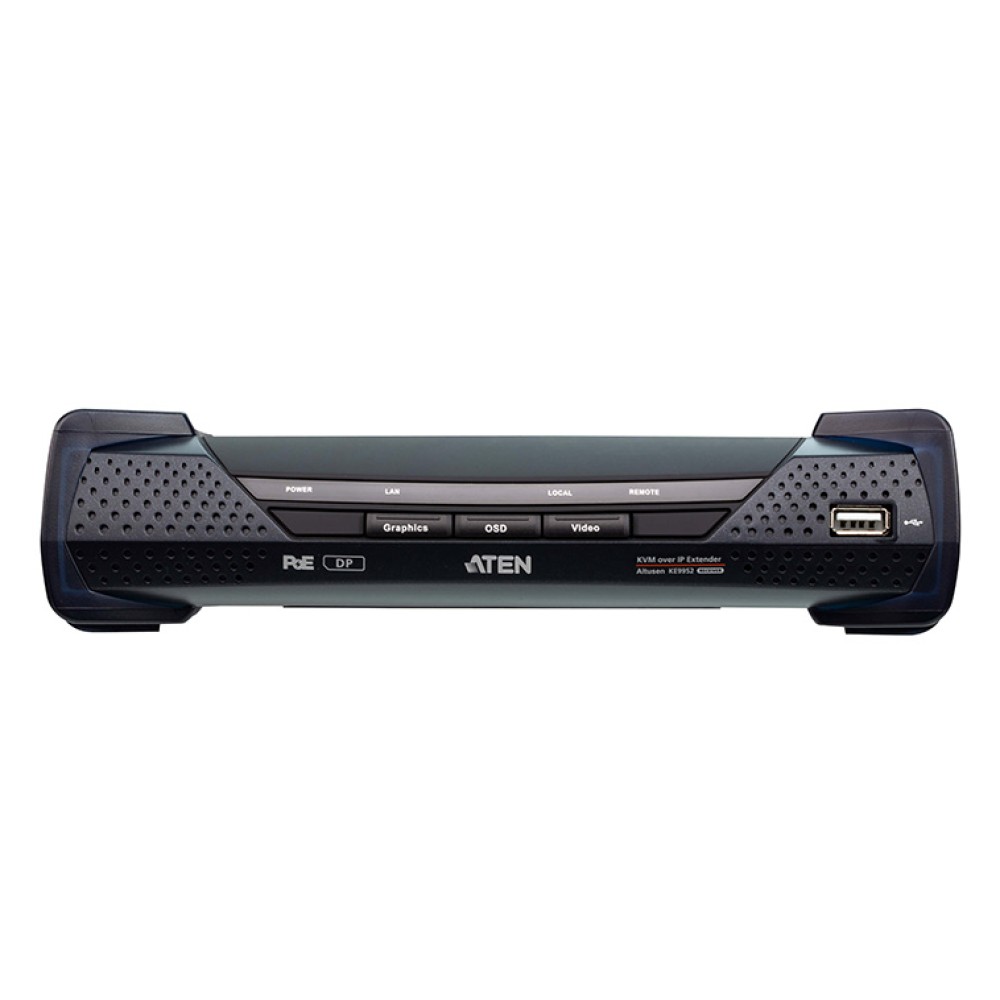

スイッチ
OSDプッシュボタン×1-
ビデオプッシュボタン×1-
グラフィック(静止画像)プッシュボタン×1-
リセットピンホール型スイッチ×1ピンホール型スイッチ×1
LED
10/100/1000 Mbps1 (10:Orange / 100:Orange & Green / 1000:Green)1 (10:Orange / 100:Orange & Green / 1000:Green)
電源1 (Blue)1 (Blue)
ローカル1 (Green)1 (Green)
リモート1 (Green)1 (Green)
解像度3840×2160@30Hz(4:4:4)3840×2160@30Hz(4:4:4)
エミュレーション
キーボード/マウスUSBUSB
項目消費電力:DC48V: 10.04W消費電力:DC48V: 11.88W
動作環境
動作温度0~50℃0~50℃
保管温度-20~60℃-20~60℃
湿度0~95% RH、結露なきこと0~95% RH、結露なきこと
ケース
ケース材料メタルメタル
重量1.27 kg1.15 kg
サイズ(W×D×H)228×172×55 mm215×163×42 mm


構成図

構成図

構成図


KE9952 DisplayPortシングルディスプレイIP-KVMエクステンダ (4K、PoE対応)
KE9952T DisplayPortシングルディスプレイIP-KVMトランスミッタ (4K、PoE対応)
KE9952R DisplayPortシングルディスプレイIP-KVMレシーバ (4K、PoE対応)
