KH2516

マルチユーザー対応 16ポートCat5タイプKVMスイッチ KH2516

販売終了

本製品は 販売を終了いたしました。

後継製品

主な製品特長



Features

  • 製品にダイレクト接続された16台のコンピューターを、2箇所のコンソールから個別に同時アクセスすることが可能
  • 最大3段階カスケード接続することにより、最大4,096台のコンピューターの操作に対応(3段階ともKH2516を使用してセットアップした場合)
  • VGA解像度 - 1,280×1,024@75Hz(最大40m)、1,600×1,200@60Hz(最大30m)
  • マルチプラットフォーム対応 - Windows、Linux、Mac、Sun、およびシリアル
  • システム側の設定内容はUSBフラッシュメモリを使用してバックアップまたはリストアすることが可能
  • 簡単セットアップ - セットアップは必要なケーブルを接続するだけで完了。ソフトウェアのインストールは不要であるため、更新作業等の定期メンテナンスも不要
  • シンプルで省スペースな構造-コンピューターとの接続にはカテゴリ5e以上対応のLANケーブルを使用するため、すっきりと配線することが可能
  • 2段階のアクセス権限に対応
  • 最大96ユーザーのアカウント作成が可能
  • ポート別にユーザーのアクセス権限を設定することが可能
  • 多様なポート操作モードで、柔軟性の高いコンピューター管理を実現 - 専有、排他、共有の3モードを提供
  • ステーション追加時にはOSDポート一覧のツリーが自動展開
  • ステーション/コンピューターの位置変更時にはポートネームを自動更新
  • OSD画面は解像度の変化に応じて自動調整
  • 特定のポートを連続して自動的に切り替えるオートスキャンモード機能
  • ユーザー操作のログ取得が可能
  • デュアルインターフェース対応 - コンピューター、コンソールともにPS/2またはUSBのキーボード/マウスの使用が可能であるため、どのような組み合わせにも対応
  • キーボード・マウスエミュレーション(USB、PS/2) - KVMコンソールの選択ポートにかかわらず、コンピューターはブート時のエラーを回避して起動
  • ファームウェアは無償ダウンロード可能
  • ラック1Uサイズでのマウントが可能

Back

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ


6-Star Partners

KH2516は、Cat5タイプの16ポートKVMスイッチです。リアパネルにはコンソールポートを2箇所搭載。各コンソールからは個別のサーバーに同時アクセス可能ですので、複数のユーザーで効率的に作業することができます。また、USBフラッシュメモリ等を使用して、製品本体の環境設定をバックアップ/リストアすることが可能。類似構成のデバイスのセットアップやデバイスのリプレース時に特にその効果を発揮します。

RoHS対応 3年保証 最大5年オプション保証対応

生産終了品につき、新規ご検討には、KH2516Aをおすすめ致します。


機能 KH2516
コンピュータ接続数 ダイレクト接続 16
最大(カスケード) 4096
コンソール接続数 2
コンピュータ側対応インターフェース キーボード PS/2、USB(Win、Mac、Sun)、シリアル
マウス
コンソール側対応インターフェース キーボード PS/2、USB
マウス
ポート選択方法 OSD
コンピュータ側コネクタ キーボード RJ-45×16
マウス
モニタ
コンソール側コネクタ キーボード ミニDIN6ピンメス×2、USBタイプAメス×2
マウス ミニDIN6ピンメス×2、USBタイプAメス×2
モニタ D-sub15ピンメス×2
USB USBタイプAメス×2(前面)
スイッチ リセット ピンホール型スイッチ×1
電源 ロッカースイッチ×1
ファームウェアアップグレード スライドスイッチ×1
カスケードポート RJ-45×2
ファームウェアアップグレードポート RJ-11×1
電源ソケット 3極AC電源ソケット×1
LED オンライン グリーン×16
選択ポート レッド×16
電源 ブルー×1
カスケード グリーン×2
キーボード・マウスエミュレーション PS/2、USB(Win、Mac、Sun)、シリアル
スキャンインターバル 1~255秒(ユーザー設定)/10秒(デフォルト)
電源仕様 AC100V~240V
50Hz/60Hz
消費電力 30W
VGA解像度 1,600×1,200@60Hz(30m)、1,280×1,024@75Hz(40m)
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 メタル/プラスチック
重量 3.74Kg
サイズ(W×D×H) 433.6×287.8×44mm
同梱品 電源ケーブル×1
フットパッド(4pcs)×4
ラックマウントキット×1
クイックスタートガイド×1
ユーザーマニュアル×1
ファームウェアアップグレードケーブル×1
接地線×1
対応KVMモジュール 《PS/2用モジュール》
KA9520

《USB用モジュール》
KA9570

《シリアルモジュール》
KA9140
カスケード用ケーブル カテゴリ5e LANケーブル(ストレート)
*弊社では販売しておりません
旧SUNシステム専用モジュール(13W3+ミニDIN8ピン) KA9130
新SUNシステム専用モジュール(D-SUB15ピン+USB) KA9170
MAC用モジュール KA9170

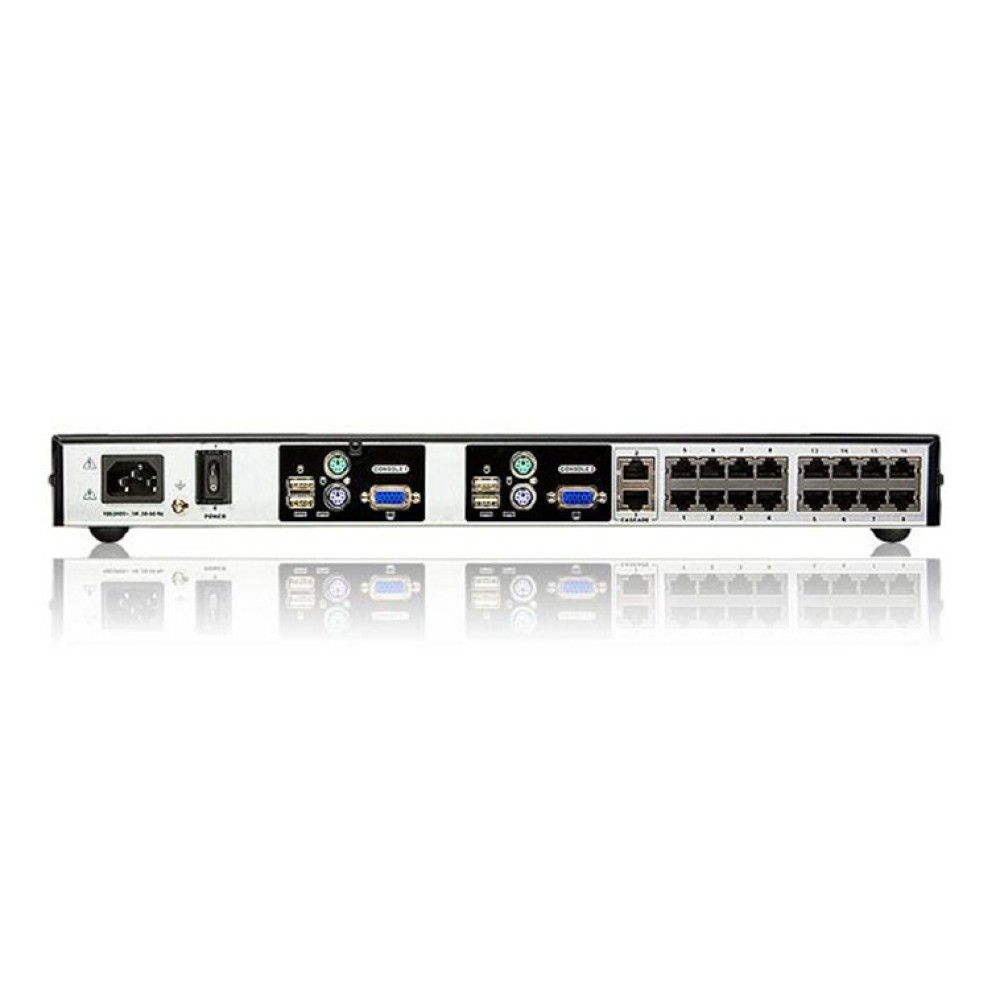

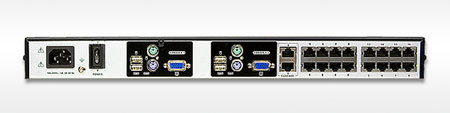

ポート構成

KH2516 ポート構成

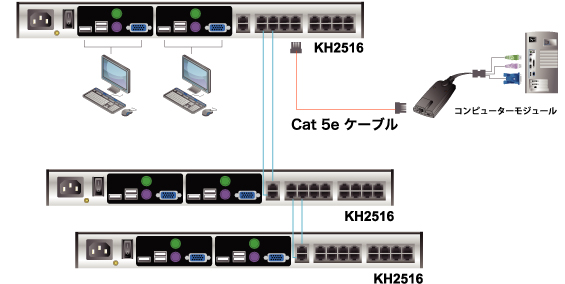

接続図

KH2516 接続図

KH2516 マルチユーザー対応 16ポートCat5タイプKVMスイッチ

生産終了品につき、新規ご検討には、KH2516Aをおすすめ致します。

オンサイト保守に対応しておりますか?

ATEN


メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
