KL1116MJJS

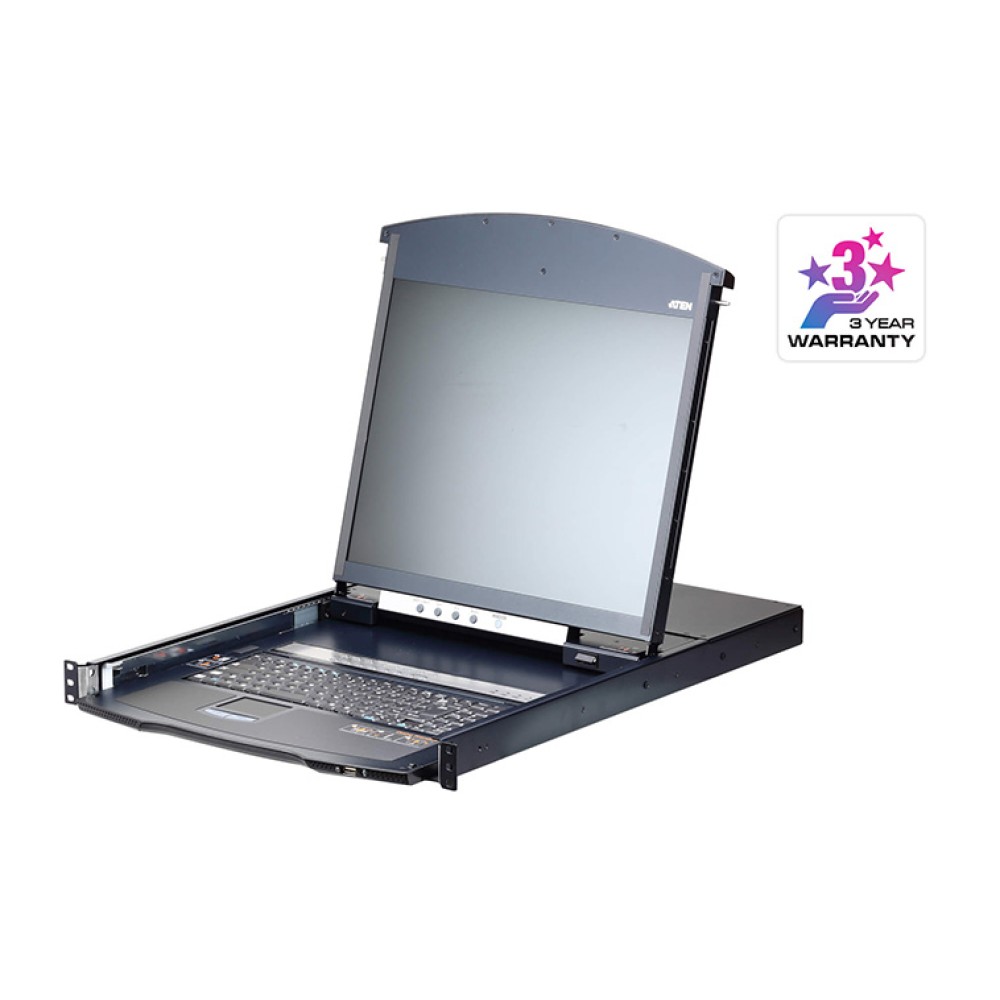

16ポート 高密度KVMスイッチ付 スライドアウェイコンソールドロアー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 1Uサイズでラックマウント可能な17インチLCD一体型KVMドロワー
- 革新のHideaway設計：LCD/コンソールパネルは上下2層の独立スライド機構
- デュアルコンソールオペレーション：作業能率を向上させるセカンドコンソールポート搭載
- オートスキャン機能
- ポート選択方法：プッシュボタン、ホットキー、OSD
- 2レベル パスワードセキュリティ：アドミニストレーター1人/ユーザー最大4人についてそれぞれ個別にプロファイルを設定可能
- DDCエミュレーション機能：ポートを選択していなくてもコンピュータの起動可能
- ファームウェアアップグレード可能
- 一人でラックへの取り付け作業可能なイージーセットアップラックマウントキット付属
Dual Slide

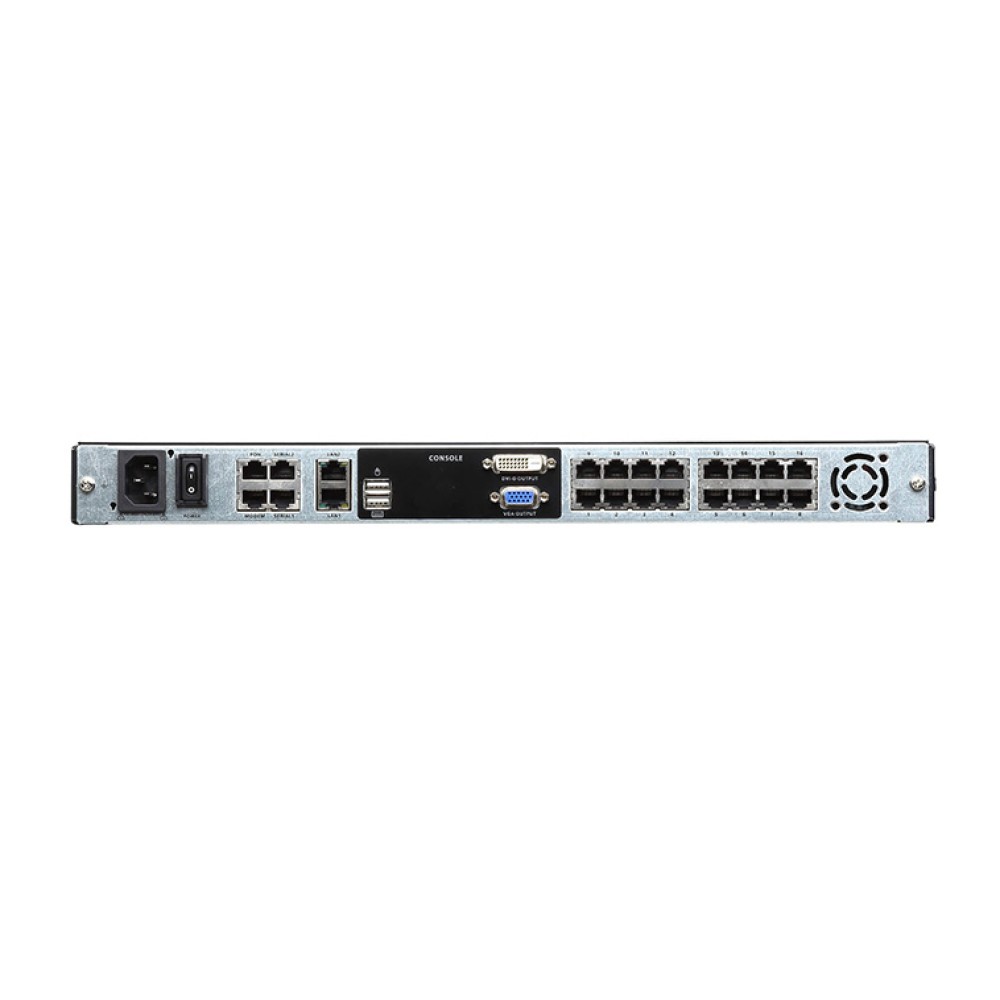

Rear View
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
キーボード・タッチパッド・LCD搭載で1Uサイズの16ポート LCD一体型KVMドロワー。キーボード部分とLCDパネルは2層構造になっており、独立してスライドさせることが可能。
| 型番 | KL1116 |
|---|---|
| コンピュータ接続数 | ダイレクト接続 ： 16台 最大（デイジーチェーン） ： 512台 |
| ポート選択 | OSD、ホットキー、プッシュボタン |
| セカンドコンソールコネクタ | キーボード ： ミニDIN6ピン メス(パープル)×1 マウス ： ミニDIN6ピン メス(グリーン)×1 モニタ ： D-Sub 15 メス(ブルー)×1 |
| コンピュータ側コネクタ | SPHD-15ピン メス（イエロー）×16 |
| デイジーチェーンポート | DB-25ピン オス（チェーンアウト）×1 |
| ファームウェアアップグレードポート | RJ-11メス＠フロント×1 |
| 電源ソケット | IEC60320/C14(オス)×1 |
| LED | オンライン ： グリーン＠ボトム×16 選択ポート ： オレンジ＠ボトム×16 電源 ： ブルー＠フロント×1 Lock ： Num Lock/Caps Lock/Scroll Lock |
| ボタン/スイッチ | リセット ： 半埋め込み型ボタン＠キーボードモジュール×1 選択 ： プッシュボタン＠キーボードモジュール×16 電源 ： ロッカースイッチ＠リアパネル×1 LCD調整 ： プッシュボタン＠ボトムモジュール×4 Normal/Recover ： 2wayスライドスイッチ＠フロント×1 電源スイッチ ： ロッカースイッチ＠リア×1 |
| キーボード/マウスエミュレーション | PS/2 |
| スキャンインターバル | 1～255秒(ユーザー設定) |
| LCD仕様 | 17インチモデル 最大1,280×1,024＠75Hz DDC2B準拠 |
| 電源仕様 | AC 100V～240V 50Hz/60Hz |
| 消費電力 | 24W |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80%RH、結露なきこと |
| ケース材料 | メタル |
| 重量 | 17インチ 17.1Kg |
| サイズ （W×D×H） | 480×680×42mm |
| デイジーチェーン対応製品 | KH0116 |
| 対応KVMケーブル | 2L-5201P（1.2m） 2L-5202P（1.8m） 2L-5702P（1.8m） 2L-5203P（3m） 2L-5206P（6m） 2L-5210P（10m） |
| デイジーチェーン用ケーブル | 2L-1700（0.6m） 2L-1701（1.8m） 2L-1703（3m） 2L-1705（5m） 2L-1715（15m） |
| 旧SUNシステム専用ケーブル (13W3+ミニDIN8ピン) | CV-130A |
| 新SUNシステム専用ケーブル (D-SUB15ピン+USB) | CV-131A |
| Linux、MAC対応(USBインターフェース用) | 対応KVMケーブル+UC-100KMA |
| PS/2エミュレーター | 対応KVMケーブル+CV-100KM |
ポート構成
接続図
| KL1116MJJS | 17インチLCDモデル(ショート) イージーセットアップ・ラックマウントキット(対応ラック奥行き54cm - 70cm) |
|---|---|
| KL1116MJJL | 17インチLCDモデル(ロング) イージーセットアップ・ラックマウントキット(対応ラック奥行き68cm - 105cm) |
