KL1508AINJJS

19インチLCD搭載8ポートカテゴリ5 IP-KVMドロワ

主な製品特長

デイジーチェーン接続対応 - KVMスイッチの追加増設は最大15台まで、接続可能コンピュータは最大256台まで対応（KL1516Ai接続時）
ローカル・リモートセッションで1バスを共有
ポートアクセスモードの設定が可能 - 排他/占有/共有
リモート電源管理デバイス Power Over the Net™対応
イベントログ、Windowsベースのログサーバー対応
ポート切替方法 - プッシュボタン、ホットキー、日本語対応OSD、ブラウザGUI
外部認証対応 - RADIUS、LDAP、LDAPS、Active Directory
リモートユーザのコミュニケーションに活用できるメッセージボード搭載
自動変換機能を備えたコンピュータモジュールの使用で、インターフェース(PS/2、USB、Sun、シリアル)が混在した環境でもコンソールの集約が可能
セカンドコンソールポート搭載 (PS/2・USB対応)
マルチプラットフォーム対応 - Windows、Mac、Linux、Sun、シリアル
外付USBマウス用ポート搭載
LCD部分は120°まで開閉可能
コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック
LCDモニター専用電源ボタン搭載
ユーザアカウントは最大64名まで作成可能 - 同時ログイン可能なユーザは最大32名
セッション終了機能 - アドミニストレーターはユーザセッションを手動で終了することが可能
モジュールID保存機能*1 - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
ローカルログイベント
ファームウェアアップグレード対応
IPv6対応
ブラウザメニューおよびアプリケーションGUIは多言語対応 - 運用前のトレーニング時間を最小限に抑え生産性を向上
マルチプラットフォームのクライアントに対応 (Windows、Mac OS X、Linux、Sun)
各種Webブラウザに対応 (IE、Chrome、Firefox、Safari、Opera)
純粋なWebテクノロジーにおけるブラウザベースのUIで、管理者はJavaソフトウェアパッケージをインストールしていなくても操作が可能
パネルアレイモード*2 - 画面を分割し、複数の管理ポートのデスクトップを同時表示
ブロードキャスト機能*3 - コマンドを製品配下にあるコンピュータに一斉送信
ユーザログイン時のパスワードは128-bit SSL暗号化で保護
キーボード/マウス、ビデオの各信号を個別に暗号化 (56ビットDES、168ビット3DES、256ビットAES、128ビットRC4、ランダムより選択)
IPアドレス、MACアドレスによるフィルタリング機能
サーバーアクセス・操作権限はユーザまたはグループ単位で設定可能
帯域制御機能 - ビデオ画質は帯域幅の変化に応じて自動調整。モノクロ色深度設定、データ圧縮率の閾値/ノイズ設定は環境に合わせて変更が可能
デスクトップ画面はフルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
マウスダイナシンク機能 - ローカル/リモートのマウスは自動的に同期
多言語対応オンスクリーンキーボード搭載
接続機器にはBIOSレベルからのアクセスが可能

*1 モジュールID保存機能対応 - KA7520、KA7170、KA7570、KA7920、KA7970、KA7130
*2 リモートコンソールのみ
*3 ローカルコンソールのみ
※ 対応KVMスイッチ - KH1508A/KH1516A

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

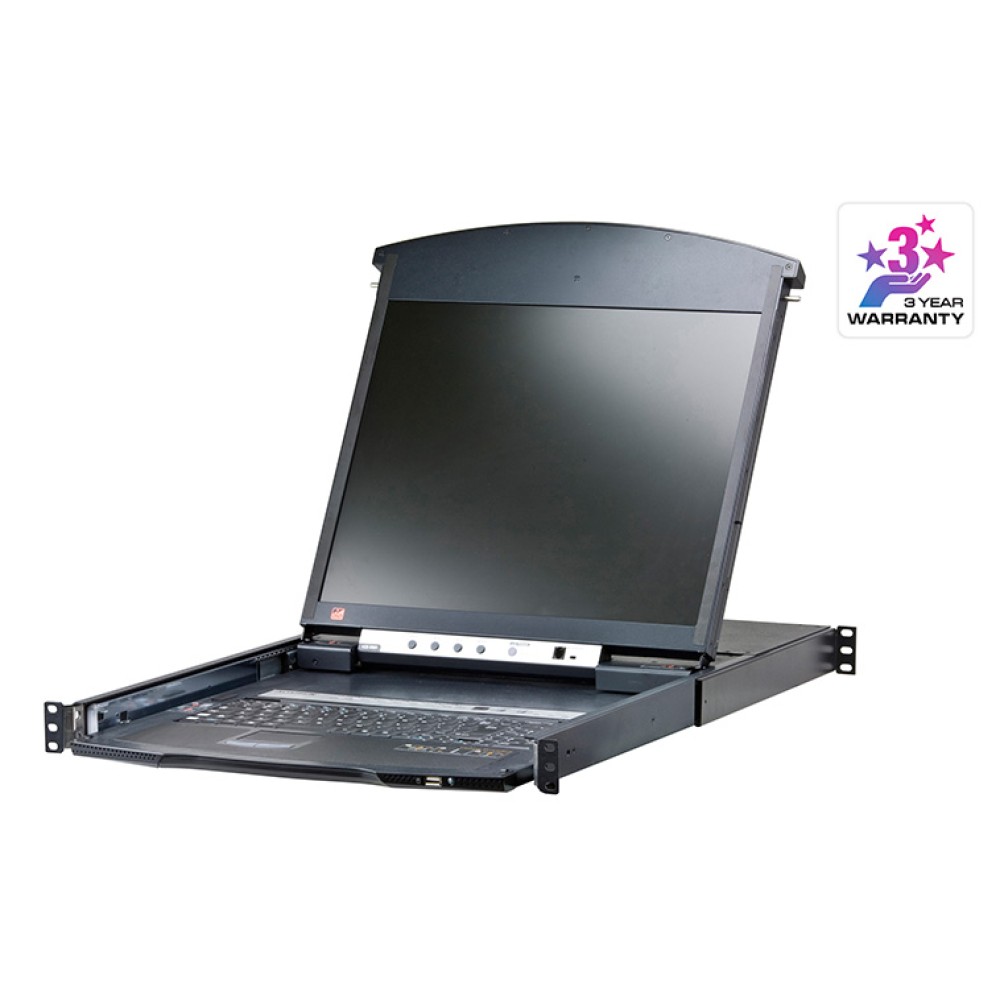

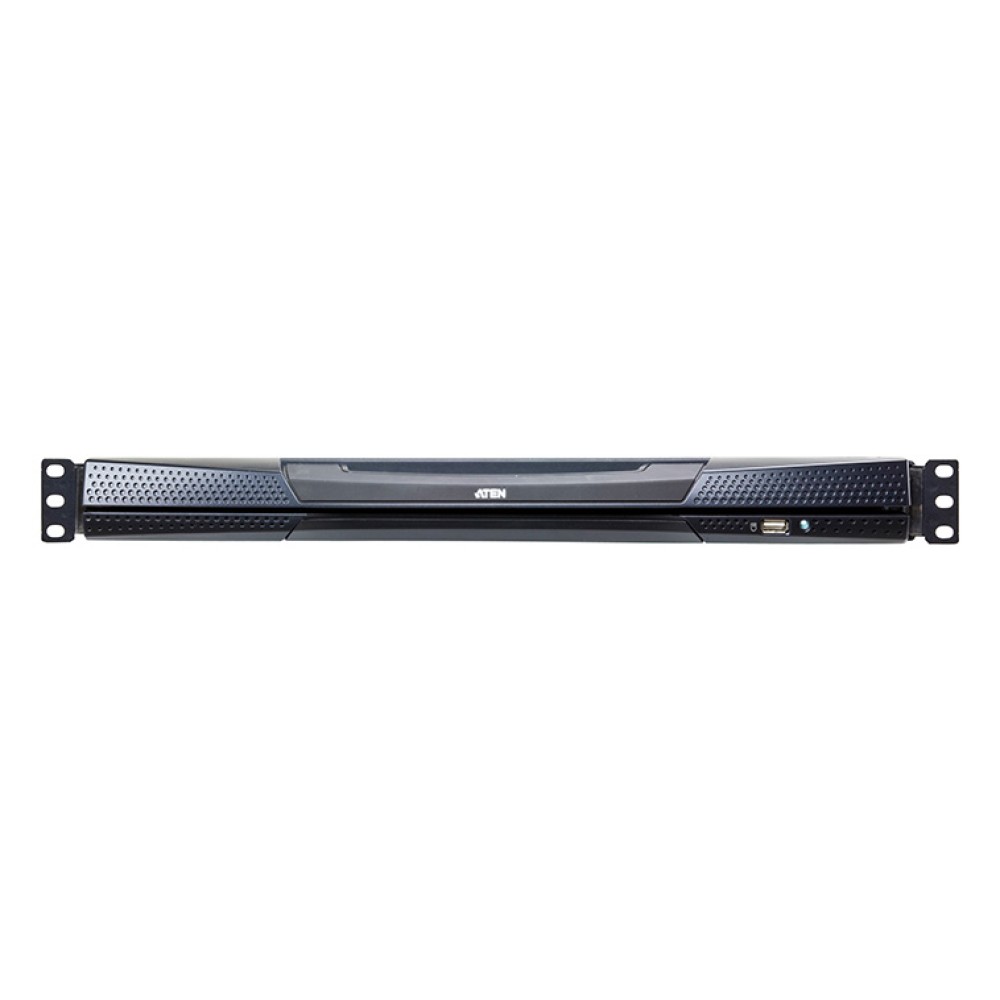

KL1508Aiは、最大8台のコンピュータへのリモートアクセス機能を搭載した、19インチLCD搭載IP-KVMドロワです。コンソール(キーボード、LCDモニター、タッチパッド)と8ポートIP-KVMスイッチの機能を1Uサイズの筐体に収め、システムラックにマウントできる製品です。
本体はデュアルスライド構造を採用し、上下のモジュールが個別にスライド可能。このため、下部のキーボードモジュールをラックに格納し、上部のLCDモジュールだけを使ってシステムを監視できます。また、サーバーインターフェースに適した「コンピュータモジュール」とカテゴリ5/6eケーブルを使ってサーバーと接続しますので、ケーブルの占有スペースを削減できるのも特長です。
機能面でもサーバールームでの用途が十分に考慮されているのが強みです。中でも、最大16台のサーバーのコンソール画面を同時表示できる「パネルアレイモード」を使えば、切替操作を行わなくても画面の変化にすぐ気付くことができますので、迅速な対応が可能になります。

機能		KL1508AiN
コンピュータ接続数	ダイレクト接続	8
コンピュータ接続数	最大（デイジーチェーン)	128
コンソール接続数		1
セカンドコンソール		1
コンピュータ側対応インターフェース	キーボード	PS/2、USB(Win、Linux、Mac、Sun)、シリアル
コンピュータ側対応インターフェース	マウス	PS/2、USB(Win、Linux、Mac、Sun)、シリアル
セカンドコンソール側対応インターフェース	キーボード	PS/2、USB
セカンドコンソール側対応インターフェース	マウス	PS/2、USB
ポート選択方法		プッシュボタン、ホットキー、OSD

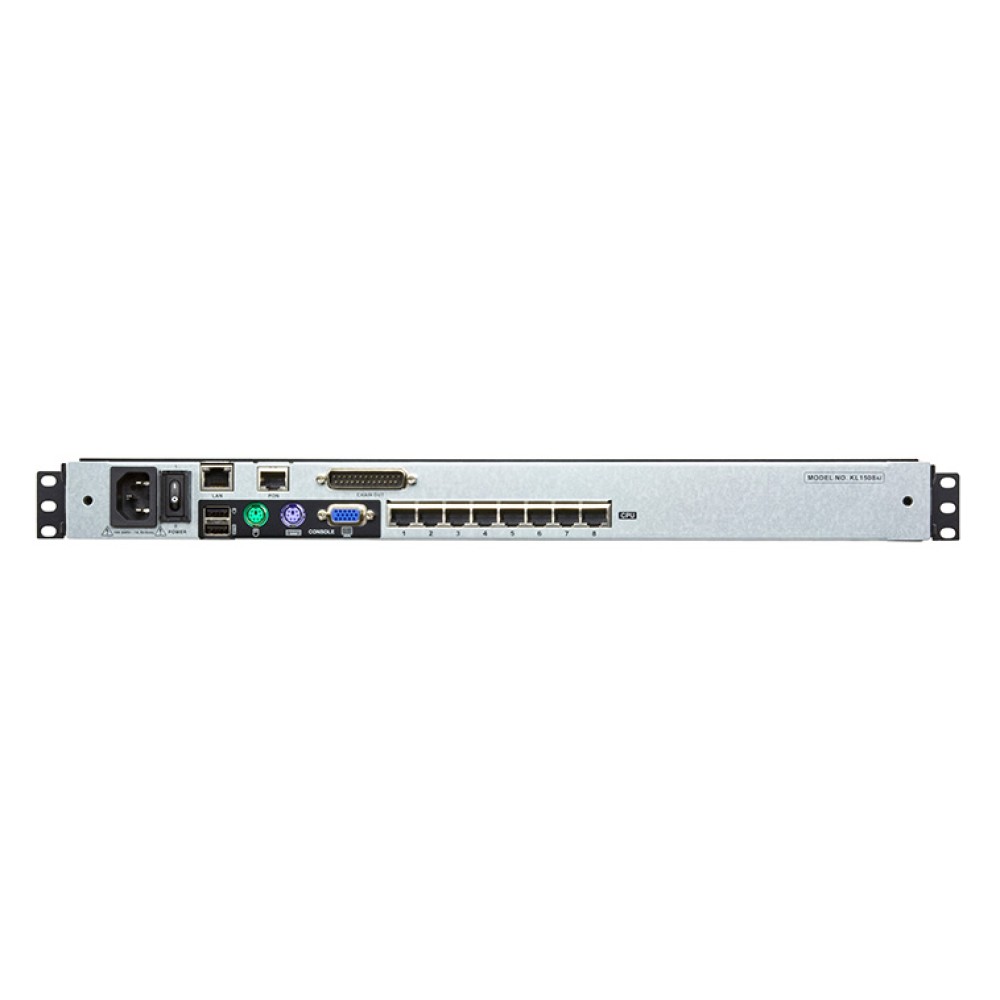

コンピュータ側コネクタ	キーボード	RJ-45×8
	マウス
	モニター
セカンドコンソール側コネクタ	キーボード	ミニDIN6ピンメス×1 USBタイプAメス×1
	マウス	ミニDIN6ピンメス×1 USBタイプAメス×1
	モニター	D-sub15ピンメス×1
スイッチ	リセット	ピンホール型スイッチ×1
	ポート選択	プッシュボタン×8
	電源	ロッカースイッチ×1
	ファームウェアアップグレード	スライドスイッチ×1
	LCD電源	プッシュボタン×1
	LCM調節	プッシュボタン×4
	ステーション	プッシュボタン×2
デイジーチェーンポート		DB-25ピンオス×1
ファームウェアアップグレードポート		RJ-11×1
外付けマウスポート		USBタイプAメス×1
電源ソケット		3極AC電源ソケット×1
PON(RS-232)ポート		RJ-45×1
LANポート		RJ-45×1
LED	ポート(オンライン)	グリーン×8
	ポート(選択)	オレンジ×8
	ステーションID	2桁7セグメントデジタル表示オレンジ×2
	電源	ブルー×1
	Num Lock	グリーン×1
	Caps Lock	グリーン×1
	Scroll Lock	グリーン×1
	リンク	グリーン×1
	10/100 Mbps	オレンジ/グリーン×1
	LCD電源	オレンジ×1
キーボード・マウス　エミュレーション		PS/2、USB(Win、Linux、Mac、Sun)、シリアル
スキャンインターバル		1～255秒(ユーザ設定)/5秒(デフォルト)
電源仕様		AC100V～240V　50Hz/60Hz
消費電力	19インチLCD	33W
解像度		1,280 × 1,024@75Hz　DDC2B 準拠 (50m、ローカル) 1,600 × 1,200@60Hz　DDC2B 準拠 (40m、リモート)
動作環境	動作温度	0～40℃
	保管温度	-20～60℃
	湿度	0～80%RH、結露なきこと
ケース材料		メタル
重量	19インチLCD	16.19kg
サイズ（W×D×H)		482×760×44mm
同梱品		電源ケーブル ×1 イージーセットアップラックマウントキット(ショートorロング)×1 ファームウェアアップグレードケーブル ×1 ユーザマニュアル ×1
対応KVMモジュール		《PS/2用モジュール》 KA7520 KA7920 《USB用モジュール》 KA7170 KA7570 KA7970 《シリアルモジュール》 KA9140
デイジーチェーン対応製品		KH1508A KH1516A
デイジーチェーン用ケーブル		2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m)
レガシーSUNシステム対応モジュール (13W3+ミニDIN8ピン)		KA7130
SUNシステム対応モジュール (D-SUB15ピン+USB)		KA7170
MAC対応モジュール		KA7170 KA7570 KA7970

■ KL1508Ai型番一覧

KL1508Ai製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはラックマウントキットタイプをご指定ください。

モデル		イージーセットアップ・ラックマウントキット
モデル		ショート (対応ラック奥行き42cm-70cm)	ロング (対応ラック奥行き68cm-105cm)
17インチLCDモデル	8ポート	KL1508AiMJJS	KL1508AiMJJL
19インチLCDモデル	8ポート	KL1508AiNJJS	KL1508AiNJJL

※注意：ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

Detail

Diagram

KL1508AiNJJS	19インチLCD搭載8ポートカテゴリ5 IP-KVMドロワショート
KL1508AiNJJL	19インチLCD搭載8ポートカテゴリ5 IP-KVMドロワロング

オプション / アクセサリ

タイプ	型番	製品名
PS/2	KA7520	PS/2 コンピュータモジュール（PS/2タイプコンソールポートを持つコンピュータとの接続に使用）
PS/2	KA7920 (ケーブル一体型)	5ケーブル一体型 PS/2 コンピュータモジュール（PS/2タイプコンソールポートを持つコンピュータとの接続に使用）
USB	KA7170 (Sunシステム対応)	USB コンピュータモジュール（USBタイプコンソールポートを持つコンピュータとの接続に使用）
	KA7570
	KA7970 (ケーブル一体型)
シリアル	KA9140	ALTUSEN マトリックスKVMスイッチ用マルチタスクUSB コンソールモジュール（シリアル対応）
レガシーSun	KA7130	旧Sunシステム(13W3+ミニDIN8ピン)コンピュータモジュール Sun13W3コンソールポートを持つSunコンピュータとの接続に使用）

オンサイト保守に対応しておりますか？

ATEN

メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
