KL1508ANJJS
19インチLCD搭載8ポートカテゴリ5KVMドロワ
主な製品特長
- デュアルスライド対応19インチLCD一体型8ポートカテゴリ5KVMドロワ
- 1コンソールから最大8台のコンピューターを操作可能
- デイジーチェーン接続対応 - KVMスイッチの追加増設は最大31台まで、接続可能コンピューターは最大256台まで対応
- RJ-45ポートへのカテゴリ5e/6ケーブルの配線で省スペース化を実現
- 1Uサイズのデュアルスライド構造 - LCDパネル、キーボード/タッチパッドパネルは個別にスライドさせることが可能
- マルチプラットフォーム対応 - Windows、Mac、Linux、Sun、シリアル
- 自動変換機能を備えたコンピューターモジュールの使用で、インターフェース(PS/2、USB、Sun、シリアル)が混在した環境でもコンソールの集約が可能
- モジュールID保存機能* - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
- 日本語にも対応した多言語OSD搭載
- ログインモード - 製品本体へのログイン機能は設定で無効にすることが可能
- ツリー構造のOSDでコンピュータの検出・管理が簡単
- セカンドコンソールポート搭載 (PS/2・USB対応)
- 外付USBマウス用ポート搭載
- オートスキャンモード - 製品に接続された特定のコンピューターを自動的に切替表示
- セカンドコンソール解像度- 1,600×1,200@60Hz (40m)、1,280×1,024@75Hz (50m)
- LED表示機能付のステーション/ポート選択ボタンで目的のコンピューターにも簡単切替
- コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック
- ホットキーモードやOSD起動は、専用キーで呼び出しが簡単
- マルチユーザー対応 - 最大でユーザーは10名、アドミニストレーターは1名のアカウント作成が可能
- 2段階のユーザーアクセス制御 - パスワード保護により不正なアクセスを防止
- ポート別にユーザーアクセス権限の設定が可能
- ポート切替方法 - フロントパネルのプッシュボタン、ホットキー、日本語対応OSD
- LCDモニター専用電源ボタン搭載
- LCD部分は120°まで開閉可能
- ブロードキャスト機能 - コマンドを製品配下にあるコンピューターに一斉送信。システム全体で実施するメンテナンス作業に好適
- ファームウェアアップグレード対応
*モジュールID保存機能対応 - KA7520、KA7170、KA7570、KA7920、KA7970、KA7130
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

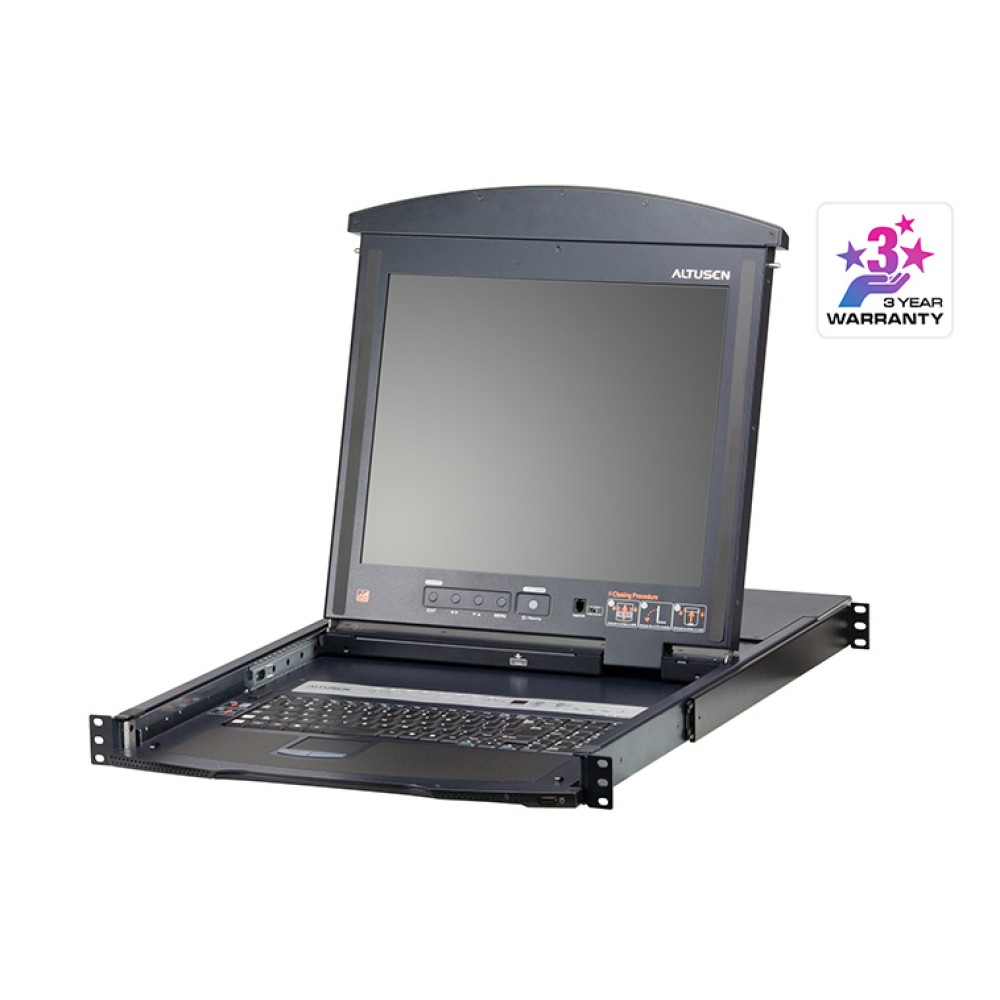

KL1508ANシリーズは、19インチLCDを搭載した、カテゴリ5タイプの8ポートKVMドロワです。本体はデュアルスライド構造を採用し、上下のモジュールが個別にスライド可能。このため、下部のキーボードモジュールはラックに格納し、上部のLCDモジュールだけを使ってシステムの監視をすることができます。また、サーバーの接続は、コンピューターモジュールと呼ばれるデバイスとカテゴリ5/6eケーブルを使って配線しますので、ケーブルの占有スペースを抑えられるのも特長です。
本製品はKL1508シリーズの後継となる製品で、セカンドコンソールがPS/2とUSBの両方に対応しました。また、モジュールID機能やログインモード機能に対応し、OSDでは日本語メニューも利用可能。本来KVMドロワ自身が持っているスペース効率の高さに加え、利便性の高い機能でシステム運用の業務を快適にします。
![2年保証](/storage/2years.gif)
機能 | KL1508AN | |
---|---|---|
コンピュータ接続数 | ダイレクト接続 | 8 |
最大(デイジーチェーン) | 256 | |
コンソール接続数 | 1 | |
セカンドコンソール | 1 | |
コンピュータ側対応 インターフェース |
キーボード | PS/2、USB(Win、Mac、Sun)、シリアル |
マウス | ||
セカンドコンソール側対応 インターフェース |
キーボード | PS/2、USB |
マウス | ||
ポート選択方法 | プッシュボタン、ホットキー、OSD | |
コンピュータ側コネクタ | キーボード | RJ-45×8 |
マウス | ||
モニタ | ||
セカンドコンソール側コネクタ | キーボード | ミニDIN6ピンメス×1 USBタイプAメス×1 |
マウス | ミニDIN6ピンメス×1 USBタイプAメス×1 |
|
モニタ | D-sub15ピンメス×1 | |
スイッチ | リセット | ピンホール型スイッチ×1 |
ポート選択(ステーション) | プッシュボタン×2 | |
ポート選択(ポート) | プッシュボタン×8 | |
電源 | ロッカースイッチ×1 | |
ファームウェアアップグレード | スライドスイッチ×1 | |
LCD電源 | プッシュボタン×1 | |
LCD OSD | プッシュボタン×4 | |
デイジーチェーンポート | OUT | DB-25ピンオス×1 |
ファームウェアアップグレードポート | RJ-11×1 | |
外付けマウスポート | USBタイプAメス×1 | |
電源ソケット | 3極AC電源ソケット×1 | |
LED | ポート(オンライン) | グリーン×8 |
ポート(選択) | オレンジ×8 | |
ステーションID | 2桁7セグメントデジタル表示 オレンジ×1 |
|
電源 | ブルー×1 | |
Num Lock | グリーン×1 | |
Caps Lock | グリーン×1 | |
Scroll Lock | グリーン×1 | |
LCD電源 | オレンジ×1 | |
キーボード・マウス エミュレーション | PS/2、USB(Win、Mac、Sun)、シリアル | |
スキャンインターバル | 1~255秒(ユーザー設定)/5秒(デフォルト) | |
電源仕様 | AC100V~240V 50Hz/60Hz | |
消費電力 | 28.2W | |
VGA解像度 | 最大1,280×1,024@75Hz DDC2B準拠 | |
動作環境 | 動作温度 | 0~40℃ |
保管温度 | -20~60℃ | |
湿度 | 0~80%RH、結露なきこと | |
ケース材料 | メタル | |
重量 | 18.31kg | |
サイズ (W×D×H) | 482×760×44mm | |
同梱品 | 電源ケーブル×1 ファームウェアアップグレードケーブル×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 ユーザーマニュアル×1 |
|
対応KVMモジュール | 《PS/2用モジュール》 KA7520 KA7920 《USB用モジュール》 KA7170 KA7570 KA7970 《シリアルモジュール》 KA9140 |
|
デイジーチェーン対応製品 | KH1508A KH1516A ACS-1208A ACS-1216A CS1708A CS1716A |
|
デイジーチェーン用ケーブル | 2L-2700(0.6m) 2L-2701(1.8m) 2L-2703(3m) 2L-2705(5m) 2L-2715(15m) |
|
レガシーSUNシステム対応モジュール (13W3+ミニDIN8ピン) | KA7130 | |
SUNシステム対応モジュール (D-SUB15ピン+USB) | KA7170 | |
MAC対応モジュール | KA7170 KA7570 KA7970 |
KL1508A型番一覧
KLシリーズを購入した場合、以下のイージーセットアップ・ラックマウントキットが選択可能です。ご購入の際にはラックマウントキットタイプをご指定下さい。
モデル | イージーセットアップラックマウントキットショート | ||
---|---|---|---|
ショート(対応ラック奥行き42cm-70cm) | ロング(対応ラック奥行き68cm-105cm) | ||
17インチLCDモデル | 8ポート | KL1508AMJJS | KL1508AMJJL |
16ポート | KL1516AMJJS | KL1516AMJJL | |
19インチLCDモデル | 8ポート | KL1508ANJJS | KL1508ANJJL |
16ポート | KL1516ANJJS | KL1516ANJJL |
※注意:ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。
Detail
Diagram
KL1508ANJJS | ALTUSEN 19インチLCD搭載8ポートカテゴリ5KVMドロワ ショートレール |
---|---|
KL1508ANJJL | ALTUSEN 19インチLCD搭載8ポートカテゴリ5KVMドロワ ロングレール |
