ATEN

KL1508NJJS

8ポートマルチプラットフォーム対応 Cat5タイプ 19インチショートレール

販売終了

本製品は販売を終了いたしました。

主な製品特長

19インチLCD搭載KVMコンソールは、LCDモニタ部分とキーボード/タッチパッド部分を独立してスライドできるので、システムラック1Uサイズでスムーズな操作が可能
2層構造 - LCDモニタとキーボード/タッチパッドを独立してスライド
コンソールロックにより、使用しない時にコンソールをスライドさせて安全にしまうことが可能
1組のコンソールで最大8台のコンピュータの操作が可能、KH1508/KH1516をデイジーチェーン接続する事で最大504台のコンピュータを操作する事が可能
コンピュータモジュール使用によりマルチプラットホーム対応 - Windows、Mac、Sun、シリアルデバイス接続
RJ45コネクタとカテゴリ5LANケーブルの使用で、コンピュータとスイッチを最大40m延長可能(解像度1,280×1,024 @75Hz)
セカンドコンソールポート - さらに外付けPS/2マウスポート設置
ソフトウェア不要 - ポート選択スイッチ、ホットキー、OSDメニューを使用して簡単にコンピュータの切替え可能
OSD画面で自動的に解像度を調節 - OSD ツリー構造で簡単にコンピュータを検出、管理
ステーション選択スイッチおよびポート選択スイッチでの簡単なコンピュータ切り替え - LEDディスプレイはステーションおよびポートのロケーションを表示
接続したコンピュータのモニタ設定では、LCDモニタへの出力を自動的に調整
オートスキャンではユーザーが選択したコンピュータを監視
2レベルパスワードセキュリティ - 権限を与えられたユーザーのみコンピュータの監視および操作が可能、最大4名のユーザーと1名のアドミニストレーターはそれぞれ個別にプロファイルの設定可能
ブロードキャスト機能対応 - キーボード入力したコマンドは、接続したすべてのコンピュータに伝達
標準105keyキーボード - MacおよびSunキーボードエミュレーション対応
専用キーでホットキーモード起動、キーボードでOSD表示‐コンピュータへの簡単なアクセスが実現
19インチのシステムラック(1U)にラックマウント可能 - 1人で取り付けが可能なイージーラックマウントキット同梱(ショート/ロング選択)

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

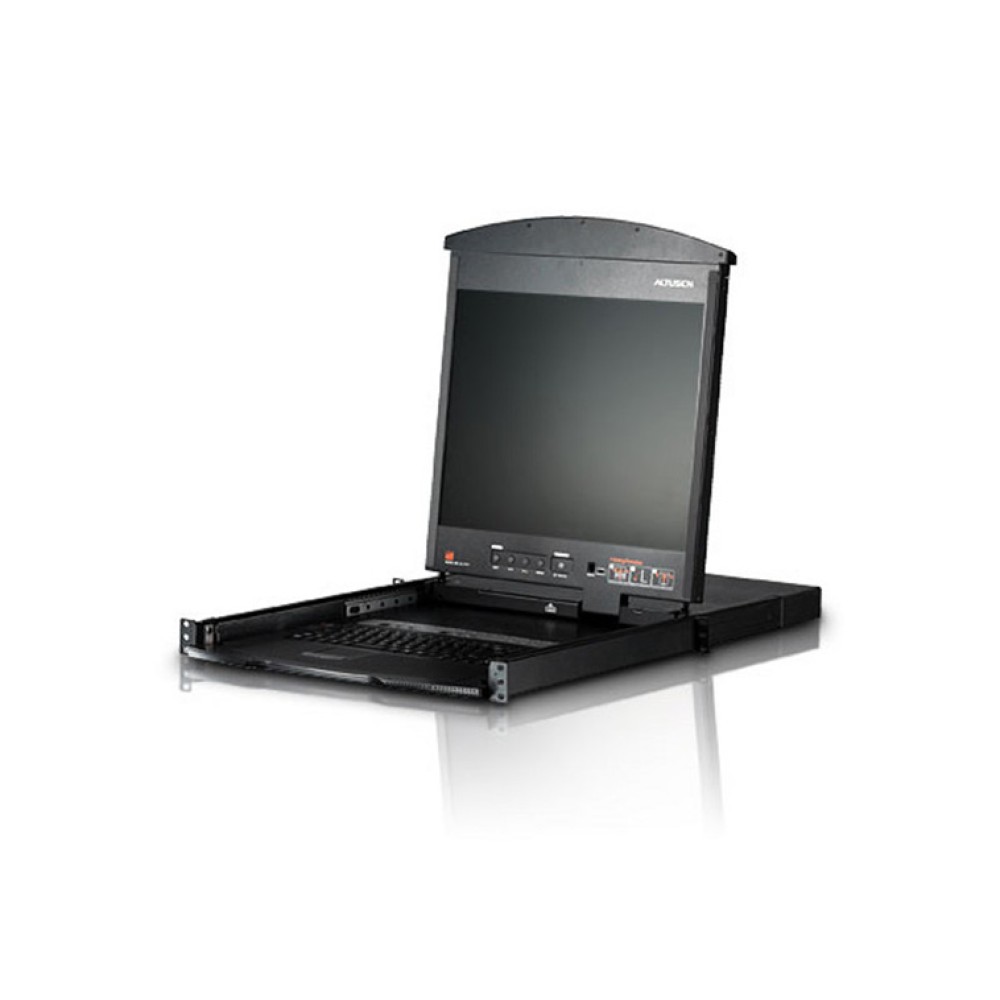

ALTUSEN KL1508NJJS LCD KVM ドロワーは、19インチLCDモニタ部分とタッチパッド搭載のキーボード部分の2層構造化のため、独立してスライドさせることが可能です。
1台のKL1508で最大8台のコンピュータを操作することができます。信頼性が高くかつ効率的なRJ45コネクタおよびカテゴリ5LANケーブルで、コンピュータ間の接続を行います。
コンピュータモジュールを使用することで、Win、Mac、Sun、シリアルデバイス等、異なる種類のサーバー、ネットワーク機器を組み合わせて接続することができます。

生産終了品につき、新規ご検討には、KL1508ANをおすすめ致します。

機能		KL1508NJJS
LCD		19インチLCDモニター
コンピュータ接続数	ダイレクト	8
コンピュータ接続数	最大(デイジーチェーン)	504
コンソール接続数		1
セカンドコンソール		1
コンピュータ側対応インターフェース	キーボード	PS/2、USB(Win、Mac、Sun)、シリアル
コンピュータ側対応インターフェース	マウス	PS/2、USB(Win、Mac、Sun)、シリアル
セカンドコンソール側対応インターフェース	キーボード	PS/2
セカンドコンソール側対応インターフェース	マウス	PS/2
ポート選択方法		プッシュボタン、ホットキー、OSD
コンピュータ側コネクタ	キーボード	RJ-45×8
	マウス
	モニタ
セカンドコンソール側コネクタ	キーボード	ミニDIN6ピンメス×1
	マウス	ミニDIN6ピンメス×1
	モニタ	D-sub15ピンメス×1
スイッチ	リセット	ピンホール型スイッチ×1
	ポート選択(ステーション)	プッシュボタン×2
	ポート選択(ポート)	プッシュボタン×2
	電源	ロッカースイッチ×1
	ファームウェアアップグレード	スライドスイッチ×1
	LCD電源	プッシュボタン×1
	LCD調節	プッシュボタン×4
デイジーチェーンポート	OUT	DB-25ピンオス×1
ファームウェアアップグレードポート		RJ-11×1
スキャンインターバル		1 ～ 255秒
外付けマウスポート		ミニDIN6ピンメス×1
電源ソケット		3極AC電源ソケット×1
LED	オンライン	グリーン×8
	ポート選択(ステーション)	7セグメントデジタル表示オレンジ×2
	ポート選択(ポート)	7セグメントデジタル表示オレンジ×2
	電源	ブルー×1
	Num Lock	グリーン×1
	CapsLock	グリーン×1
	ScrollLock	グリーン×1
	LCD電源	オレンジ×1
キーボード・マウスエミュレーション		PS/2、USB(Win、Mac、Sun)、シリアル
スキャンインターバル		1 ～ 255秒(ユーザー設定)/5秒(デフォルト)
電源仕様		AC100 ～ 240V 50Hz/60Hz
消費電力		30W
VGA解像度		最大1,280×1,024 DDC2B準拠
動作環境	動作温度	0 ～ 40℃
	保管温度	-20 ～ 60℃
	湿度	0 ～ 80% RH 結露なきこと
ケース材料		メタル
重量		18.5kg
サイズ(W×D×H)		482×760×44mm
同梱品		電源ケーブル×1 ファームウェアアップグレードケーブル×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 ユーザーマニュアル×1
対応KVMモジュール	PS/2用モジュール	KA9520
	USB用モジュール	KA9570
	シリアルモジュール	KA9140
デイジーチェーン対応製品		KH1508 KH1516
デイジーチェーン用ケーブル		2L-1700(0.6m) 2L-1701(1.2m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m)
旧SUNシステム専用モジュール(13W3+ミニDIN8ピン)		KA9130
新SUNシステム専用モジュール(D-SUB15ピン+USB)		KA9131
MAC用モジュール		KA9570

KL1508/KL1516型番一覧

KL1508/KL1516製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはLCDサイズおよびラックマウントキットタイプをご指定ください。
(※注 : 下記ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。)

	ショート	ロング
	イージーセットアップラックマウントキット (対応ラック奥行き42cm - 70cm)	イージーセットアップラックマウントキット (対応ラック奥行き68cm - 105cm)
17インチLCDモデル	KL1508MJJS	KL1508MJJL
17インチLCDモデル	KL1516MJJS	KL1516MJJL
19インチLCDモデル	KL1508NJJS	KL1508NJJL
19インチLCDモデル	KL1516NJJS	KL1516NJJL

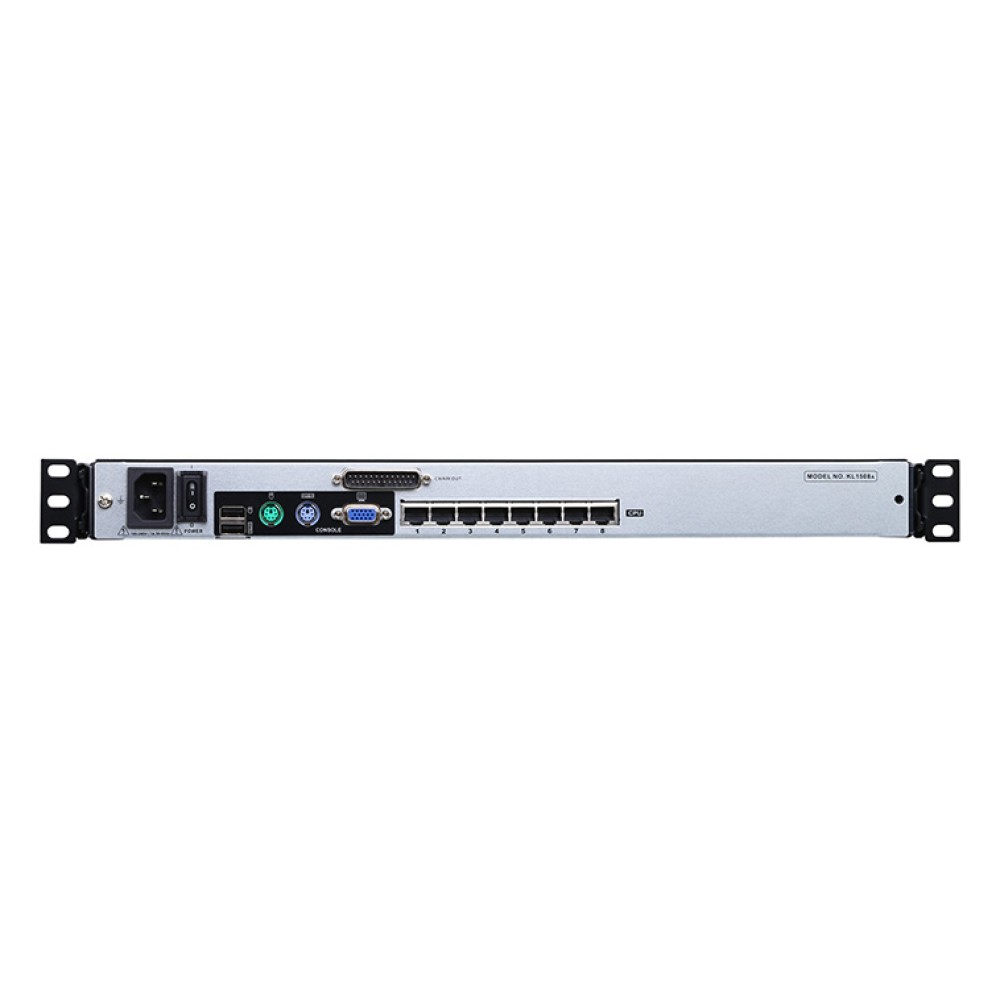

背面

ポート構成

接続図

KL1508NJJS	ALTUSEN 8ポート KVMドロワーマルチプラットフォーム対応 RJ45 19インチショートレール

生産終了品につき、販売は終了させて頂きました。
