ATEN

KL1516ANJJL

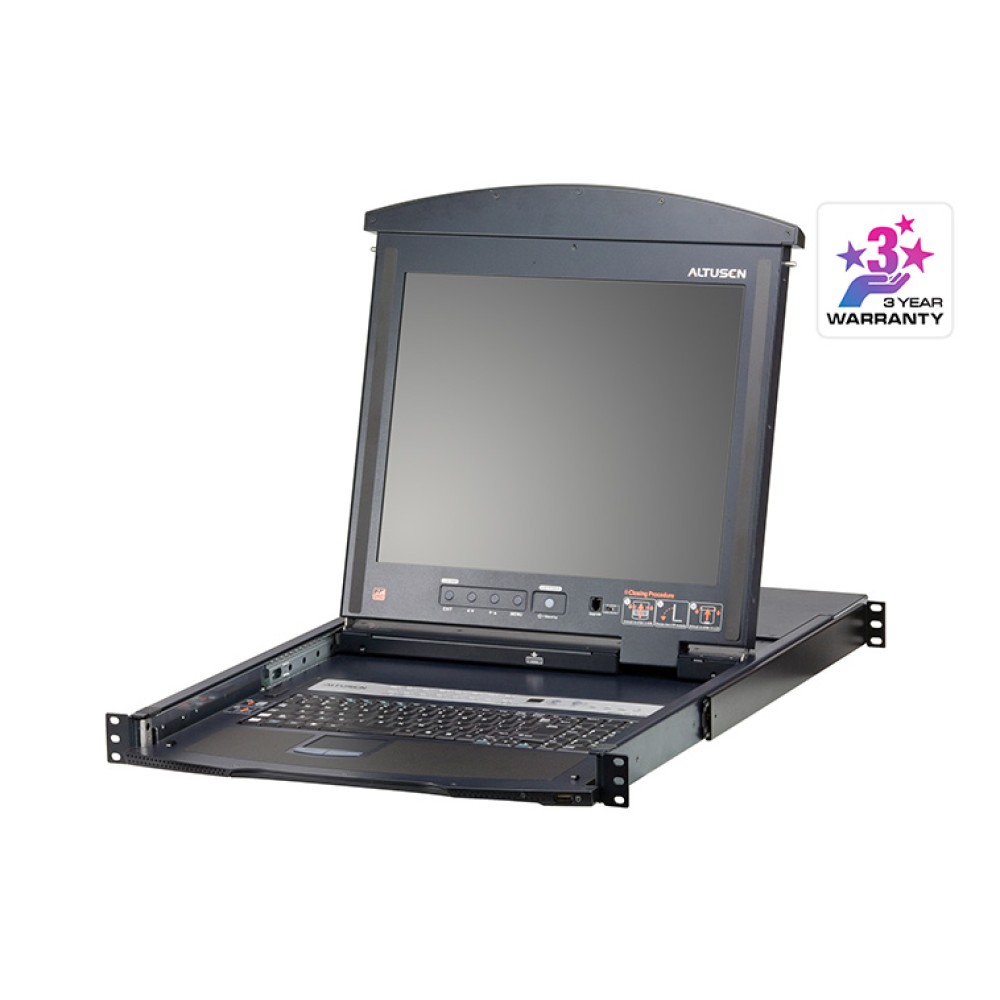

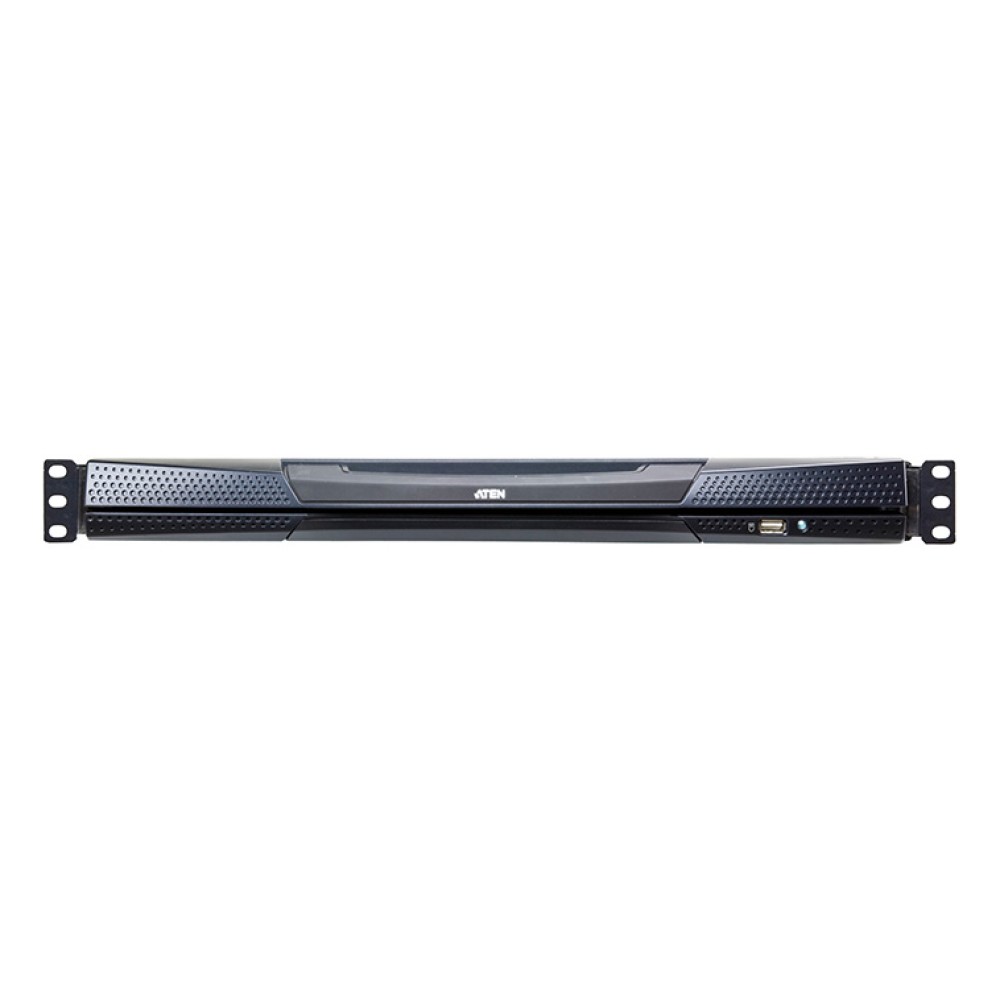

19インチLCD搭載16ポートカテゴリ5KVMドロワ

主な製品特長

デュアルスライド対応19インチLCD一体型16ポートカテゴリ5KVMドロワ
1コンソールから最大16台のコンピューターを操作可能
デイジーチェーン接続対応 - KVMスイッチの追加増設は最大31台まで、接続可能コンピューターは最大512台まで対応
RJ-45ポートへのカテゴリ5e/6ケーブルの配線で省スペース化を実現
1Uサイズのデュアルスライド構造 - LCDパネル、キーボード/タッチパッドパネルは個別にスライドさせることが可能
マルチプラットフォーム対応 - Windows、Mac、Linux、Sun、シリアル
自動変換機能を備えたコンピューターモジュールの使用で、インターフェース(PS/2、USB、Sun、シリアル)が混在した環境でもコンソールの集約が可能
モジュールID保存機能* - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
日本語にも対応した多言語OSD搭載
ログインモード - 製品本体へのログイン機能は設定で無効にすることが可能
ツリー構造のOSDでコンピュータの検出・管理が簡単
セカンドコンソールポート搭載 (PS/2・USB対応)
外付USBマウス用ポート搭載
オートスキャンモード - 製品に接続された特定のコンピューターを自動的に切替表示
解像度 - 1,600×1,200@60Hz (40m)、1,280×1,024@75Hz (50m)
LED表示機能付のステーション/ポート選択ボタンで目的のコンピューターにも簡単切替
コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック
ホットキーモードやOSD起動は、専用キーで呼び出しが簡単
マルチユーザー対応 - 最大でユーザーは10名、アドミニストレーターは1名のアカウント作成が可能
2段階のユーザーアクセス制御 - パスワード保護により不正なアクセスを防止
ポート別にユーザーアクセス権限の設定が可能
ポート切替方法 - フロントパネルのプッシュボタン、ホットキー、日本語対応OSD
LCDモニター専用電源ボタン搭載
LCD部分は120°まで開閉可能
ブロードキャスト機能 - コマンドを製品配下にあるコンピューターに一斉送信。システム全体で実施するメンテナンス作業に好適
ファームウェアアップグレード対応

*モジュールID保存機能対応 - KA7520、KA7170、KA7570、KA7920、KA7970、KA7130

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

KL1508ANシリーズは、19インチLCDを搭載した、カテゴリ5タイプの16ポートKVMドロワです。本体はデュアルスライド構造を採用し、上下のモジュールが個別にスライド可能。このため、下部のキーボードモジュールはラックに格納し、上部のLCDモジュールだけを使ってシステムの監視をすることができます。また、サーバーの接続は、コンピューターモジュールと呼ばれるデバイスとカテゴリ5/6eケーブルを使って配線しますので、ケーブルの占有スペースを抑えられるのも特長です。

本製品はKL1508シリーズの後継となる製品で、セカンドコンソールがPS/2とUSBの両方に対応しました。また、モジュールID機能やログインモード機能に対応し、OSDでは日本語メニューも利用可能。本来KVMドロワー自身が持っているスペース効率の高さに加え、利便性の高い機能でシステム運用の業務を快適にします。

機能		KL1516AN
コンピュータ接続数	ダイレクト接続	16
コンピュータ接続数	最大（デイジーチェーン)	512
コンソール接続数		1
セカンドコンソール		1
コンピュータ側対応インターフェース	キーボード	PS/2、USB(Win、Mac、Sun)、シリアル
コンピュータ側対応インターフェース	マウス	PS/2、USB(Win、Mac、Sun)、シリアル
セカンドコンソール側対応インターフェース	キーボード	PS/2、USB
セカンドコンソール側対応インターフェース	マウス	PS/2、USB
ポート選択方法		プッシュボタン、ホットキー、OSD

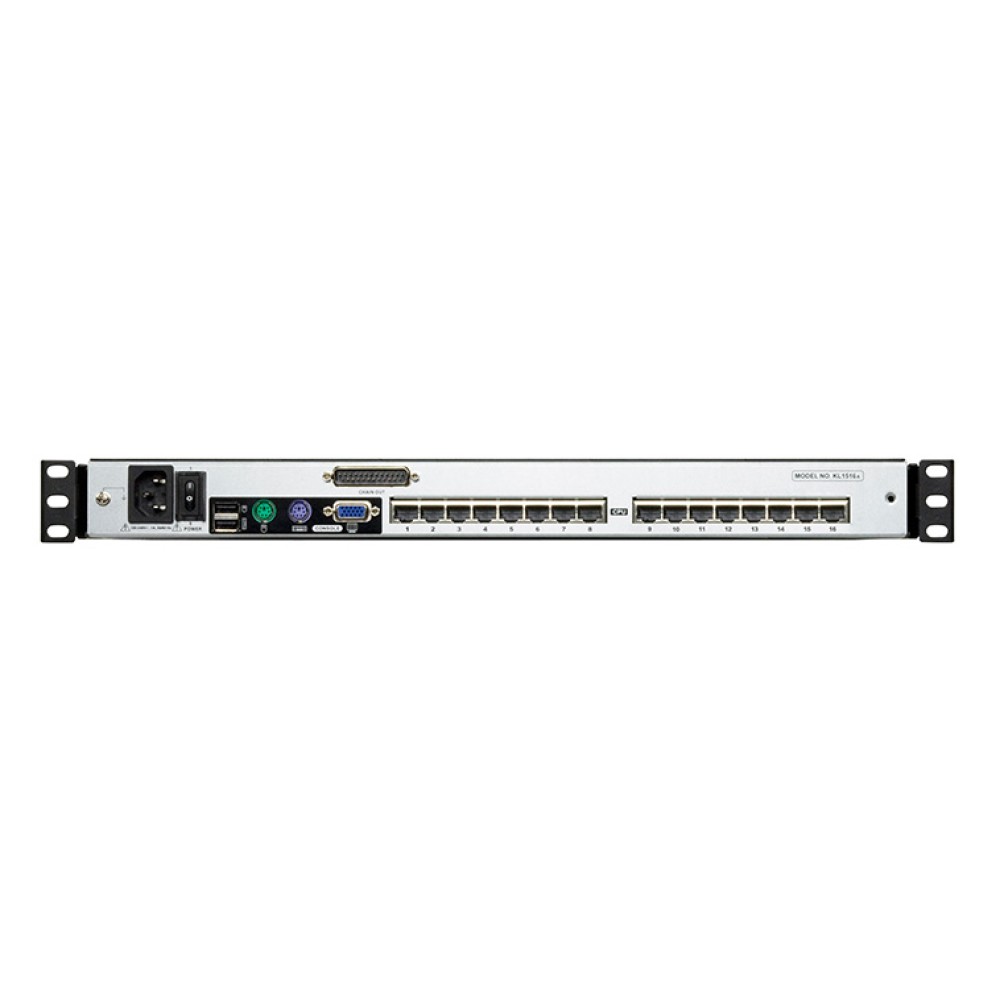

コンピュータ側コネクタ	キーボード	RJ-45×16
	マウス
	モニタ
セカンドコンソール側コネクタ	キーボード	ミニDIN6ピンメス×1 USBタイプAメス×1
	マウス	ミニDIN6ピンメス×1 USBタイプAメス×1
	モニタ	D-sub15ピンメス×1
スイッチ	リセット	ピンホール型スイッチ×1
	ポート選択(ステーション)	プッシュボタン×2
	ポート選択(ポート)	プッシュボタン×16
	電源	ロッカースイッチ×1
	ファームウェアアップグレード	スライドスイッチ×1
	LCD電源	プッシュボタン×1
	LCD　OSD	プッシュボタン×4
デイジーチェーンポート	OUT	DB-25ピンオス×1
ファームウェアアップグレードポート		RJ-11×1
外付けマウスポート		USBタイプAメス×1
電源ソケット		3極AC電源ソケット×1
LED	ポート(オンライン)	グリーン×16
	ポート(選択)	オレンジ×16
	ステーションID	2桁7セグメントデジタル表示オレンジ×1
	電源	ブルー×1
	Num Lock	グリーン×1
	Caps Lock	グリーン×1
	Scroll Lock	グリーン×1
	LCD電源	オレンジ×1
キーボード・マウス　エミュレーション		PS/2、USB(Win、Mac、Sun)、シリアル
スキャンインターバル		1～255秒(ユーザー設定)/5秒(デフォルト)
電源仕様		AC100V～240V　50Hz/60Hz
消費電力	28.2W
VGA解像度	最大1,280×1,024@75Hz　DDC2B準拠
動作環境	動作温度	0～40℃
	保管温度	-20～60℃
	湿度	0～80%RH、結露なきこと
ケース材料		メタル
重量		18.33kg
サイズ（W×D×H)		482×760×44mm
同梱品		電源ケーブル×1 ファームウェアアップグレードケーブル×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 ユーザーマニュアル×1
対応KVMモジュール		《PS/2用モジュール》 KA7520 KA7920 《USB用モジュール》 KA7170 KA7570 KA7970 《シリアルモジュール》 KA9140
デイジーチェーン対応製品		KH1508A KH1516A ACS-1208A ACS-1216A CS1708A CS1716A
デイジーチェーン用ケーブル		2L-2700(0.6m) 2L-2701(1.8m) 2L-2703(3m) 2L-2705(5m) 2L-2715(15m)
レガシーSUNシステム対応モジュール (13W3+ミニDIN8ピン)		KA7130
SUNシステム対応モジュール (D-SUB15ピン+USB)		KA7170
MAC対応モジュール		KA7170 KA7570 KA7970

KL1508A型番一覧

KLシリーズを購入した場合、以下のイージーセットアップ・ラックマウントキットが選択可能です。ご購入の際にはラックマウントキットタイプをご指定下さい。

モデル		イージーセットアップラックマウントキットショート
モデル		ショート(対応ラック奥行き42cm-70cm)	ロング(対応ラック奥行き68cm-105cm)
17インチLCDモデル	8ポート	KL1508AMJJS	KL1508AMJJL
17インチLCDモデル	16ポート	KL1516AMJJS	KL1516AMJJL
19インチLCDモデル	8ポート	KL1508ANJJS	KL1508ANJJL
19インチLCDモデル	16ポート	KL1516ANJJS	KL1516ANJJL

※注意：ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

Detail

Diagram

KL1516ANJJS	ALTUSEN 19インチLCD搭載16ポートカテゴリ5KVMドロワ　ショートレール
KL1516ANJJL	ALTUSEN 19インチLCD搭載16ポートカテゴリ5KVMドロワ　ロングレール
