KL1516NJJS
16ポート マルチプラットフォーム対応 Cat5タイプ 19インチ ショートレール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 19インチLCD搭載KVMコンソールは、LCDモニタ部分とキーボード/タッチパッド部分を独立してスライドできるので、システムラック1Uサイズでスムーズな操作が可能
- 2層構造 - LCDモニタとキーボード/タッチパッドを独立してスライド
- コンソールロックにより、使用しない時にコンソールをスライドさせて安全にしまうことが可能
- 1組のコンソールで最大16台のコンピュータの操作が可能、KH1508/KH1516をデイジーチェーン接続する事で最大512台のコンピュータを操作する事が可能
- コンピュータモジュール使用によりマルチプラットホーム対応 - Windows、Mac、Sun、シリアルデバイス接続
- RJ45コネクタとカテゴリ5LANケーブルの使用で、コンピュータとスイッチを最大40m延長可能(解像度1,280×1,024 @75Hz)
- セカンドコンソールポート - さらに外付けPS/2マウスポート設置
- ソフトウェア不要 - ポート選択スイッチ、ホットキー、OSDメニューを使用して簡単にコンピュータの切替え可能
- OSD画面で自動的に解像度を調節 - OSD ツリー構造で簡単にコンピュータを検出、管理
- ステーション選択スイッチおよびポート選択スイッチでの簡単なコンピュータ切り替え - LEDディスプレイはステーションおよびポートのロケーションを表示
- 接続したコンピュータのモニタ設定では、LCDモニタへの出力を自動的に調整
- オートスキャンではユーザーが選択したコンピュータを監視
- 2レベルパスワードセキュリティ - 権限を与えられたユーザーのみコンピュータの監視および操作が可能、最大4名のユーザーと1名のアドミニストレーターはそれぞれ個別にプロファイルの設定可能
- ブロードキャスト機能対応 - キーボード入力したコマンドは、接続したすべてのコンピュータに伝達
- 標準105keyキーボード - MacおよびSunキーボードエミュレーション対応
- 専用キーでホットキーモード起動、キーボードでOSD表示 - コンピュータへの簡単なアクセスが実現
- 19インチのシステムラック(1U)にラックマウント可能 - 1人で取り付けが可能なイージーラックマウントキット同梱(ショート/ロング選択)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

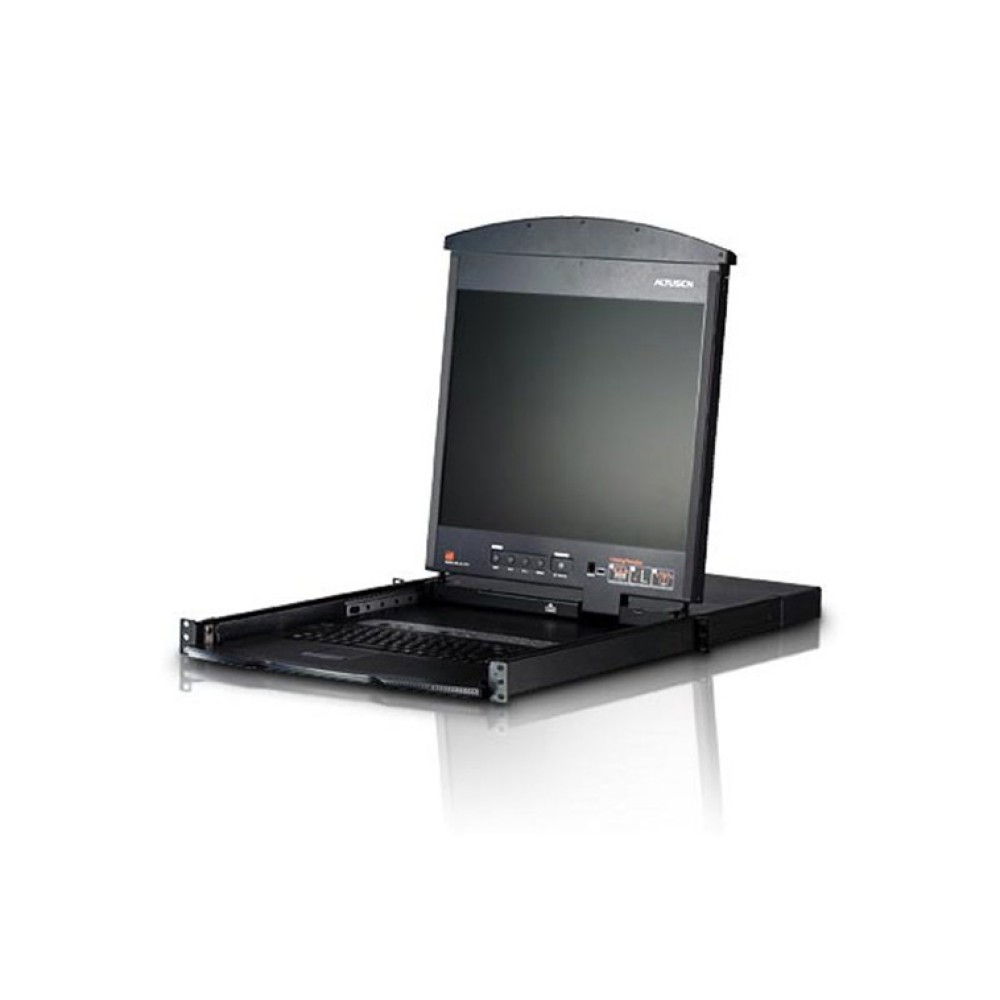

- ALTUSEN KL1516NJJS LCD KVMドロワーは、19インチLCDモニタ部分とタッチパッド搭載のキーボード部分の2層構造化のため、独立してスライドさせることが可能です。
- 1台のKL1516で最大16台のコンピュータを操作することができます。信頼性が高くかつ効率的なRJ45コネクタおよびカテゴリ5LANケーブルで、コンピュータ間の接続を行います。
- コンピュータモジュールを使用することで、Win、Mac、Sun、シリアルデバイス等、異なる種類のサーバー、ネットワーク機器を組み合わせて接続することができます。
生産終了品につき、新規ご検討には、KL1516ANをおすすめ致します。
| 機能 | KL1516NJJS | |
|---|---|---|
| LCD | 19インチLCDモニター | |
| コンピュータ接続数 | ダイレクト | 16 |
| 最大(デイジーチェーン) | 512 | |
| コンソール接続数 | 1 | |
| セカンドコンソール | 1 | |
| コンピュータ側対応 インターフェース |
キーボード | PS/2、USB(Win、Mac、Sun)、シリアル |
| マウス | ||
| セカンドコンソール側対応 インターフェース |
キーボード | PS/2 |
| マウス | ||
| ポート選択方法 | プッシュボタン、ホットキー、OSD | |
| コンピュータ側コネクタ | キーボード | RJ-45×16 |
| マウス | ||
| モニタ | ||
| セカンドコンソール側 コネクタ |
キーボード | ミニDIN6ピンメス×1 |
| マウス | ミニDIN6ピンメス×1 | |
| モニタ | D-sub15ピンメス×1 | |
| スイッチ | リセット | ピンホール型スイッチ×1 |
| ポート選択(ステーション) | プッシュボタン×2 | |
| ポート選択(ポート) | プッシュボタン×2 | |
| 電源 | ロッカースイッチ×1 | |
| ファームウェアアップグレード | スライドスイッチ×1 | |
| LCD電源 | プッシュボタン×1 | |
| LCD調節 | プッシュボタン×4 | |
| デイジーチェーンポート | OUT | DB-25ピンオス×1 |
| ファームウェアアップグレードポート | RJ-11×1 | |
| 外付けマウスポート | ミニDIN6ピンメス×1 | |
| 電源ソケット | 3極AC電源ソケット×1 | |
| LED | オンライン | グリーン×16 |
| ポート選択(ステーション) | 7セグメントデジタル表示 オレンジ×2 |
|
| ポート選択(ポート) | 7セグメントデジタル表示 オレンジ×2 |
|
| 電源 | ブルー×1 | |
| Num Lock | グリーン×1 | |
| CapsLock | グリーン×1 | |
| ScrollLock | グリーン×1 | |
| LCD電源 | オレンジ×1 | |
| キーボード・マウス エミュレーション | PS/2、USB(Win、Mac、Sun)、シリアル | |
| スキャンインターバル | 1 ～ 255秒(ユーザー設定)/5秒(デフォルト) | |
| 電源仕様 | AC100 ～ 240V 50Hz/60Hz | |
| 消費電力 | 30W | |
| VGA解像度 | 最大1,280×1,024 DDC2B準拠 | |
| 動作環境 | 動作温度 | 0 ～ 40℃ |
| 保管温度 | -20 ～ 60℃ | |
| 湿度 | 0 ～ 80% RH 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 18.5kg | |
| サイズ(W×D×H) | 482×760×44mm | |
| 同梱品 | 電源ケーブル×1 ファームウェアアップグレードケーブル×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 ユーザーマニュアル×1 |
|
| 対応KVMモジュール | PS/2用モジュール | KA9520 |
| USB用モジュール | KA9570 | |
| シリアルモジュール | KA9140 | |
| デイジーチェーン対応製品 | KH1508 KH1516 |
|
| デイジーチェーン用ケーブル | 2L-1700(0.6m) 2L-1701(1.2m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m) |
|
| 旧SUNシステム専用モジュール(13W3+ミニDIN8ピン) | KA9130 | |
| 新SUNシステム専用モジュール(D-SUB15ピン+USB) | KA9131 | |
| MAC用モジュール | KA9570 | |
KL1508/KL1516型番一覧
KL1508/KL1516製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはLCDサイズおよびラックマウントキットタイプをご指定ください。
(※注 : 下記ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。)
| ショート | ロング | |
|---|---|---|
| イージーセットアップラックマウントキット (対応ラック奥行き42cm - 70cm) |
イージーセットアップラックマウントキット (対応ラック奥行き68cm - 105cm) |
|
| 17インチLCDモデル | KL1508MJJS | KL1508MJJL |
| KL1516MJJS | KL1516MJJL | |
| 19インチLCDモデル | KL1508NJJS | KL1508NJJL |
| KL1516NJJS | KL1516NJJL |

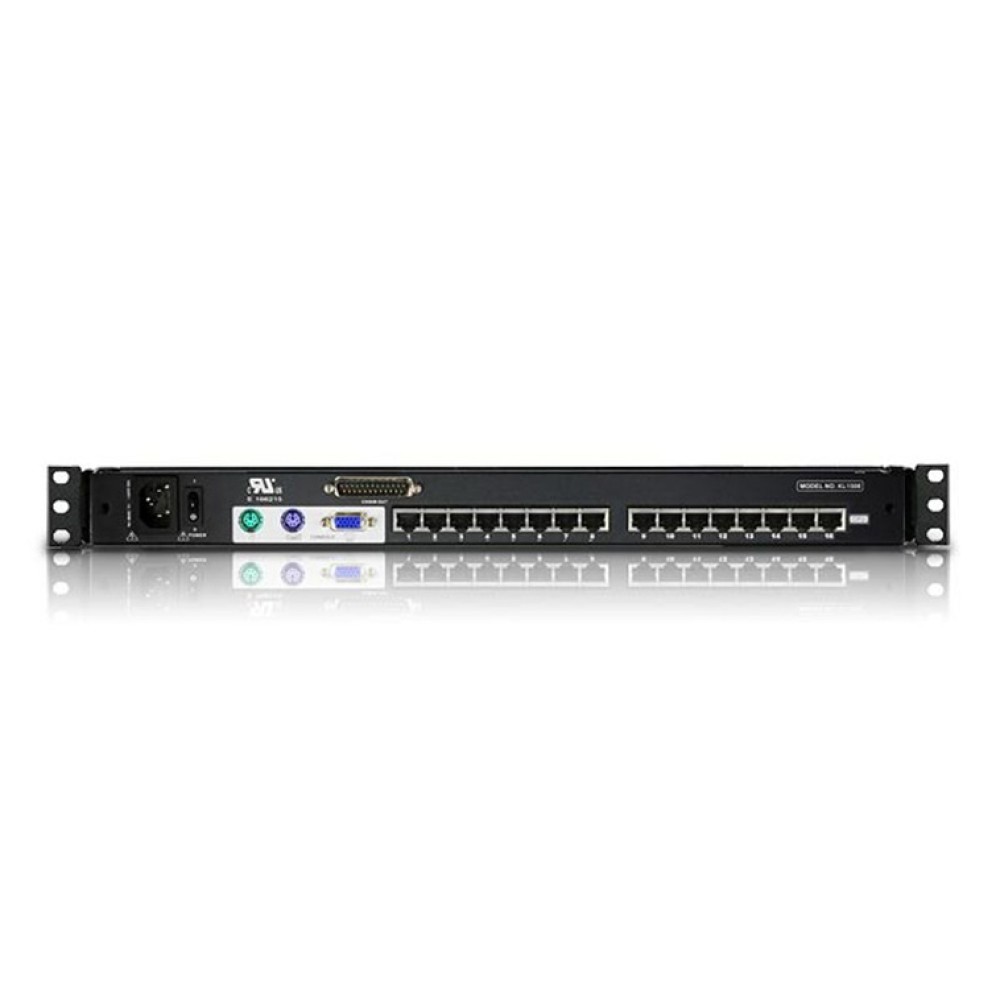

背面
ポート構成

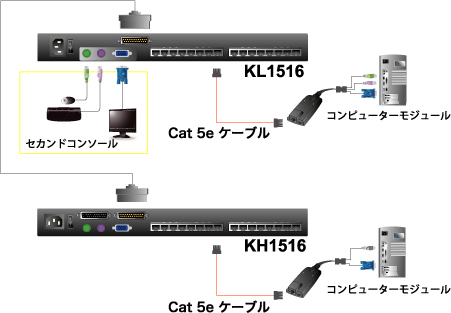

接続図
| KL1516NJJS | ALTUSEN 16ポート KVMドロワー マルチプラットフォーム対応 RJ45 19インチ ショートレール |
|---|
