KL3116MJJL

16ポート LCD一体型KVMPドロワ

販売終了

本製品は販売を終了いたしました。

主な製品特長

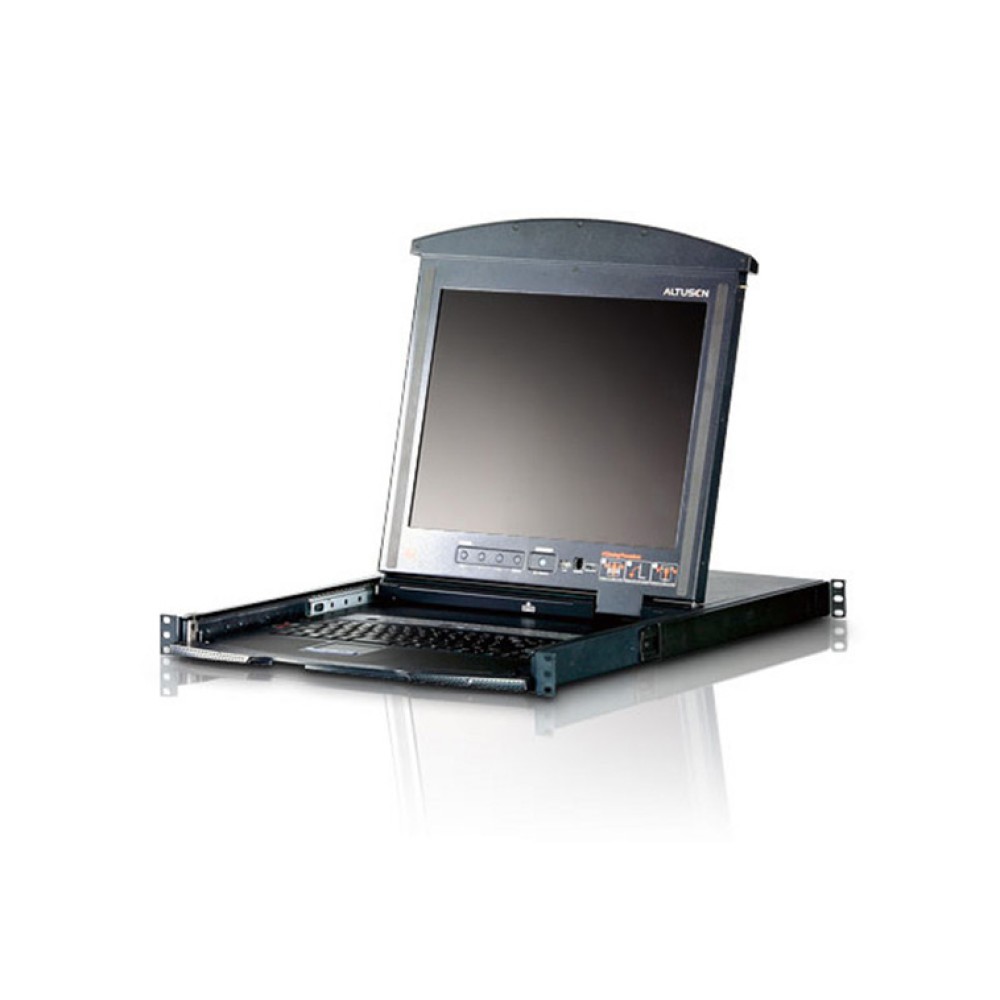

1Uサイズ17インチLCD一体型KVMPドロワー
セカンドコンソールポート ― セカンドコンソール（モニタ、USBキーボード、USBマウス）からもLCD一体型KVMPスイッチに接続したコンピュータの操作が可能
キーボードとマウスはPS/2及びUSBのデュアルインターフェースに対応
LCDモニタとキーボード/タッチパッドは独立してスライドさせることができる
セカンドコンソールポートの他に更に一つの外付けPS/2マウスポート
USBポート搭載
操作が簡単で便利なホットキーモード/OSD起動専用キー
デイジーチェーンでは、KVMスイッチを31台接続し、最大512台のコンピュータの操作が可能
オートスキャンモードでは、選択したコンピュータのユーザーのモニタを継続して監視することが可能
セキュリティ ― セキュリティをより一層強化するために、アドミニストレーター/ユーザーパスワーﾄﾞの認証　アドミニストレータは本体とステーションにアクセス権を保持
1名のアドミニストレータと4名のユーザーアカウントについてそれぞれ個別にプロファイルを作成可能
マルチOS対応：Windows,Linux,Mac,Sun,Free BSD対応

Rear View

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

データ管理に使用するスペースを最小限とするためにKL3116 Hideaway™ LCD KVMPドロワーを開発しました。KL3116は、接続した16台のコンピュータにアクセスが可能で、1Uサイズのラックにマウントすることができます。17インチのLCDモニタとタッチパッド付きキーボードが別々にスライドできる点が特徴です。キーボードが不要な場合には、ラックにしまうことができます。またモニターだけを引き出すことができるので常にモニタリングが可能です。

生産終了品につき、販売は終了させて頂きました。

機能		KL3116
コンピュータ接続数		16
コンソール接続数		1
セカンドコンソール		1
コンピュータ側対応インターフェース	キーボード	PS/2、USB
コンピュータ側対応インターフェース	マウス	PS/2、USB
セカンドコンソール側対応インターフェース	キーボード	PS/2、USB
セカンドコンソール側対応インターフェース	マウス	PS/2、USB
ポート選択方法		プッシュボタン、OSD、ホットキー
コンピュータ側コネクタ	キーボード	SPHDメス(イエロー)×16
	マウス
	モニタ
セカンドコンソール側コネクタ	キーボード	SPHDオス(グリーン)×1
	マウス
	モニタ
スイッチ	リセット	ピンホール型スイッチ×1
	電源	ロッカースイッチ×1
	ポート選択(ステーションアップ/ダウン)	プッシュボタン×2
	ポート選択(ポートアップ/ダウン)	プッシュボタン×2
	ファームウェアアップグレード	スライドスイッチ×1
	LCD電源	プッシュボタン×1
	LCD　OSD	プッシュボタン×4
デイジーチェーンポート	OUT	DB-25オス×1
ファームウェアアップグレードポート		RJ-11メス×1
USBポート		USB1.1タイプAメス×1
外付けマウスマウスポート		ミニDIN6ピンメス×1
電源ソケット		3極AC電源ソケット×1
LED	オンライン	グリーン×16
	選択ポート(ステーション)	7セグメントデジタル表示オレンジ×2
	選択ポート(ポート)	7セグメントデジタル表示オレンジ×2
	電源	ブルー×1
	NumLock	グリーン×1
	Caps Lock	グリーン×1
	Scroll Lock	グリーン×1
	LCD電源	オレンジ×1
キーボード・マウス　エミュレーション		PS/2、USB
スキャンインターバル		1～255秒(ユーザー設定)/5秒(デフォルト)
電源仕様		AC100～240V　50/60Hz
消費電力		35.2W
VGA解像度		最大1,280×1,024 ＠75Hz DDC2B準拠
動作環境	動作温度	0～40℃
	保管温度	-20℃～60℃
	湿度	0～80%RH 結露なきこと
ケース材料		メタル
重量		17.5kg
サイズ(W×D×H)		482×705×44mm
同梱品		2L-5202U(1.8m)ケーブル×2 セカンドコンソール用ケーブル(27cm)×1 電源ケーブル×1 ファームウェアアップグレードケーブル×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 ユーザーマニュアル×1
対応KVMケーブル		＜PS/2 KVMケーブル＞ 2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5702P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m) ＜USB KVMケーブル＞ 2L-5201U (1.2m) 2L-5202U (1.8m) 2L-5203U (3m) 2L-5205U (5m) ＊注意：標準でUSBケーブル2L-5202U×2が付属しています。
旧SUNシステム専用ケーブル (13W3+ミニDIN8ピン)		CV-130A(1.8m)
新SUNシステム専用ケーブル (D-SUB15ピン+USB)		2L-5201U (1.2m) 2L-5202U (1.8m) 2L-5203U (3m) 2L-5205U (5m)
MAC用ケーブル		2L-5201U (1.2m) 2L-5202U (1.8m) 2L-5203U (3m) 2L-5205U (5m)

ポート構成

接続図

USBボート / 外付けPS/2マウスポート

Diagram

KL3116MJJS	17インチLCDモデル(ショート) イージーセットアップ・ラックマウントキット（対応ラック奥行き57cm - 70cm）
KL3116MJJL	17インチLCDモデル(ロング) イージーセットアップ・ラックマウントキット（対応ラック奥行き68cm - 105cm）

生産終了品につき、販売は終了させて頂きました。

オンサイト保守に対応しておりますか？

ATEN

メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
