KN1116v

ローカル1/リモート1ユーザー 16ポートKVM over the NET

販売終了

本製品は 販売を終了いたしました。

主な製品特長



ハードウェア

  • 高密度なポートレイアウト - RJ-45コネクターで配線する設計により1Uの筐体に最大16ポートの搭載が可能
  • ラップトップUSBコンソール - 専用USBポートにノートパソコンを直接接続することでコンソールからの操作が簡単に
  • 最大2バスセッション - ローカル1名、リモート1名のユーザが別々のポートに同時アクセス可能
  • 10/100/1000 Mbps ネットワークインターフェースを2ポート搭載 - ネットワークの二重化や、異なる2つのIPアドレスの割り当てが可能
  • ブレードサーバー対応
  • 接続できる機器のインターフェースはPS/2、USB、レガシーSun(13W3)、シリアル(RS-232)に対応
  • ローカルコンソールには、PS/2またはUSBのキーボード・マウスの接続が可能
  • マルチプラットフォーム(Windows、Mac、Sun、LinuxおよびVT100ベースシリアルデバイス)対応
  • オーディオ対応
  • バーチャルメディア対応 - リモートPC側のメディア等を製品配下のサーバーにマウント
  • 冗長電源対応
  • 解像度 - ローカル・リモートセッションとも1,600×1,200@60Hz / 1,920×1,200@60Hz(RB) *1
  • 単体使用で最大16台、2段階のカスケード接続*2 の構成で最大256台のコンピューターの監視および操作が可能

管理

  • 最大64名のユーザアカウントに対応 - 最大32ユーザで操作の同時共有が可能
  • セッション終了機能 - アドミニストレーターはユーザセッションを手動で終了することが可能
  • イベントログ、Windowsベースのログサーバー対応
  • 重大なシステムイベントの発生時にはSMTPメールで通知。SNMPトラップ、Syslog対応
  • ファームウェアアップグレード対応
  • アウトオブバンドアクセス - モデムのダイヤルイン/ダイヤルアウト/ダイヤルバック接続に対応
  • モジュールID保存機能 - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
  • ALTUSEN 統合管理システムCC2000対応
  • 電源管理デバイスとの連携 - KVMポートをATEN/ALTUSEN PDU製品の電源アウトレットに関連付けることで、製品インターフェースを使ったサーバー電源のリモート管理が可能に
  • 電源管理デバイス「Power Over the NET™」との接続でリモートからの電源制御に対応。サードパーティー製PDUとの併用が可能
  • Webブラウザによるアクセス方法(ブラウザ、http、https)の管理が可能
  • IPv6対応

使いやすいインターフェース

  • 統合された日本語対応インターフェース - ローカルコンソール、ブラウザメニュー等のGUIは多言語に対応しているため、ユーザの訓練時間を短縮し、生産性の向上が可能
  • マルチプラットフォームクライアント対応(Windows、Mac OS X、Linux、Sun)
  • 各種Webブラウザに対応 (IE、Chrome、Firefox、Safari、Opera)
  • バーチャルリモートデスクトップ画面はフルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
  • パネルアレイモード - 画面を格子状に分割し、製品配下のサーバーのビデオ出力を一画面に同時表示
  • キーボード・マウスブロードキャスト機能 - キーボード・マウスの入力は製品配下にある全サーバーで複製が可能
  • ローカルコンソールとのビデオ同期 - ローカルコンソール用のモニターのEDID情報をコンピューターモジュール内に保存することで表示解像度を最適化

高度なセキュリティ

  • 外部認証対応 - RADIUS、LDAP、LDAPS、MS Active Directory
  • 128ビットSSL暗号化通信およびRSA 1024ビット証明書によって、ブラウザからのユーザログインを保護
  • キーボード/マウス、ビデオ、バーチャルメディアの各信号を個別に暗号化可能 (56ビットDES、168ビット3DES、256ビットAES、128ビットRC4、ランダムより選択)
  • IPアドレス、MACアドレスによるフィルタリング機能
  • サーバーのアクセスと操作に関するユーザ/グループの権限は設定変更可能
  • CSR自動生成機能およびサードパーティーの認証機関による認証に対応

バーチャルメディア

  • バーチャルメディアを使用して、ファイルアプリケーション、OSのパッチ、ソフトウェアのインストールや診断テストが可能
  • バーチャルメディアはUSB対応サーバーにおいてOSおよびBIOSレベルで動作可能
  • 対応バーチャルメディア - DVD/CDドライブ、USBマスストレージデバイス、PCハードドライブおよびISOイメージ

バーチャルリモートデスクトップ

  • 帯域制御機能 - ビデオ画質は帯域幅の変化に応じて自動調整。モノクロ色深度設定、データ圧縮率の閾値/ノイズ設定は環境に合わせて変更が可能
  • フルスクリーンビデオ表示、リサイズ可能ビデオ表示ともに対応
  • マウスダイナシンク機能 - ローカル/リモートのマウスは自動的に同期
  • キーボードパススルー対応
  • 終了マクロ対応
  • 多言語オンスクリーンキーボード対応
  • BIOSレベルのアクセスに対応

※コンピューターモジュールと本体との間には、弊社 Cat5eケーブルのご使用を推奨致します。
* 1 1,920×1,200(RB)はKA7175、KA7176、KA7177でのみサポート
* 2 カスケード対応KVMスイッチ - CS-9134/CS-9138、CS-88A、KH1508A/KH1516A

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ


6-Star Partners

KN1116vは、ローカル1ユーザー/リモート1ユーザーが16台のサーバーを操作することのできるIP KVMスイッチです。

本製品はデュアルNICおよびデュアル電源対応モデルで、ネットワークカードと電源ポートをそれぞれ2箇所搭載しています。仮にIPや電源の片方がエラーになった場合でも、もう片方がフェイルオーバーするため、システムの可用性を確保することができます。

この他にも、リモート側にUSB接続されたDVD/CD/ハードディスクドライブ等のメディアをサーバー側でマウントできる「バーチャルメディア」機能や、リモート側の画面を格子状に分割し、KVMスイッチ配下のサーバーコンソールを複数同時に表示できる「パネルアレイモード(画面分割機能)」を搭載し、リモート管理業務を強力に支援します。


機能 KN1116v
コンピューター接続数 ダイレクト接続 16
最大(カスケード接続時) 256
コンソール接続数 ローカル 1
リモート 1
コンピューター側
対応インターフェース
キーボード PS/2、USB(Win、Mac、Sun)、シリアル
マウス
コンソール側
対応インターフェース
キーボード PS/2、USB
マウス
ポート選択方法 プッシュボタン、GUI、ホットキー
コンピューター側コネクタ キーボード RJ-45×16
マウス
モニター
コンソール側コネクタ キーボード ミニDIN6ピン メス×1
USBタイプA メス×1
マウス ミニDIN6ピン メス×1
USBタイプA メス×1
モニター D-sub 15ピン メス×1
スピーカー ミニオーディオジャック×1
マイク ミニオーディオジャック×1
スイッチ リセット ピンホール型スイッチ×1
ポート選択) プッシュボタン×2
電源 ロッカースイッチ×2
LANポート RJ-45×2
モデムポート RJ-45×1
シリアルポート RJ-45×2
PONポート RJ-45×1
USB2.0ハブ USBタイプAメス×3
電源ソケット 3極AC電源ソケット×2
ラップトップUSBコンソールポート USBミニBタイプメス×1
LED オンライン グリーン×16
リンク・10/100/1000Mbps (グリーン/グリーン/オレンジ)×2
電源 ブルー×1
キーボード・マウス エミュレーション PS/2、USB(Win、Mac、Sun)、シリアル
スキャンインターバル 1~255秒
電源仕様 100V~240V
(日本仕様はPSE対応 3P/100V電源コードを2本同梱)
解像度 ローカル 1,600×1,200@60Hz、1,920×1,200*@60Hz、DDC2B準拠
リモート 1,600×1,200@60Hz、1,920×1,200*@60Hz、DDC2B準拠
消費電力 シングル電源 15W
デュアル電源 16W
動作環境 動作温度 0~50℃
保管温度 -20~60℃
湿度 0~80%RH 結露なきこと
ケース材料 メタル
重量 3.6kg
サイズ (W×D×H) 433.6×287.8×44mm
同梱品 SA0142 シリアルアダプター×2
電源コード(3P,100V)×2
ラップトップUSBコンソールケーブル×1
ラックマウントキット×1
フットパッド(4pcs)×1
クイックスタートガイド×1
対応KVMモジュール 《PS/2用モジュール》
KA7120

《USB用モジュール》
KA7170
KA7175(バーチャルメディア対応)
KA7176(バーチャルメディア&オーディオ対応)
KA7177(バーチャルメディア&スマートカードリーダー対応)

《シリアルモジュール》
KA7140
レガシーSunシステム専用モジュール(13W3+ミニDIN8ピン) KA7130
SUNシステム専用モジュール (D-SUB15ピン+USB) KA7170
MAC用モジュール KA7170

* 1,920×1,200(RB)はKA7175、KA7176、KA7177でのみサポート

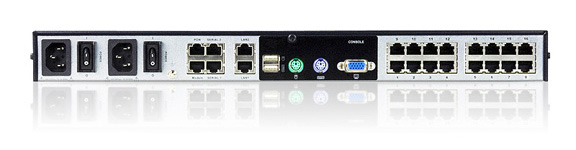

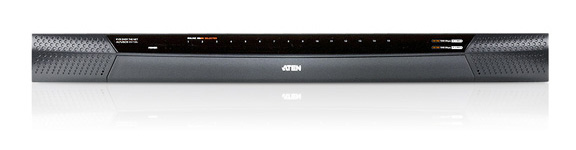

Detail

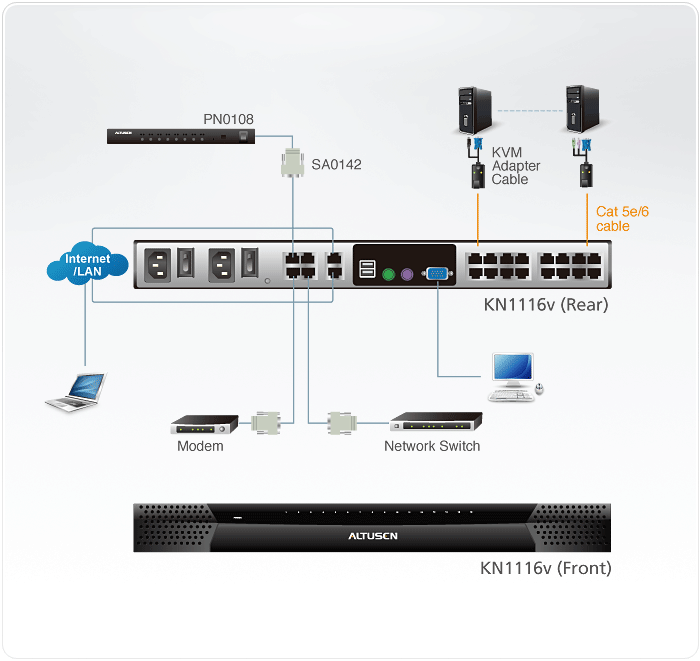

Diagram


KN1116v ローカル1/リモート1ユーザー 16ポートKVM over the NET

オンサイト保守に対応しておりますか?

ATEN


メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
