1本からでも... 特注ケーブル、製作いたします。

アイ・ビー・エス・ジャパンのケーブルは、すべて永久保証です。

アイ・ビー・エス・ジャパンは、システムインテグレータとしての長年の経験と実績を生かし、技術サポートを含めて数多くのケーブルを製作しています。最近は、新しいプロトコルやインターフェースの出現、通信の高速化などに伴い、従来のように単にコネクタ同士をケーブル接続するだけの考えでは動作しない、あるいは動作の不安定、エラーが発生するなどの問題が出現します。このようなことで疑問を感じておられる方、技術的な問題でお困りの方は、是非ご連絡ください。

ケーブルのスペシャリストが、ご満足の頂けるケーブルを、迅速かつ適切な価格で製作いたします。
IBS Japanのケーブルはすべて永久保証です。

ご注文の流れ

• 専用注文用紙からお見積り・ご注文

• お見積り・ご注文内容の確認

• 受注

• ケーブルの製作

• 製品チェック

• 納品

通常品の場合、ご注文から納品まで約1週間でお届けいたします。
（取り寄せが必要な特殊コネクタを使用する場合や、大量のご注文の場合はお時間がかかる場合がございます。お気軽にお問合せください。）

ご注文は、特注ケーブル専用注文用紙をダウンロードの上、FAXしてください。

シリアルインターフェース用 長距離伝送ケーブル

RS-232C・RS-422・RS-485接続に最適 低静電容量/米国製（CC27シリーズ/CC37シリーズ）

CC27シリーズ

RS-232Cの長さ15mの壁を越えて150mまで延長。
RS-232Cインターフェースに接続するケーブルは通常最大15mと規定されています。これ以上延長する場合はRS-422やRS-485のように平衡型インターフェースを使う必要があります。しかし距離が150m以内の場合は、9600bpsのスピードで米国製の静電容量の低い特殊ケーブルを使用することによりRS-232Cでも実現が可能です（距離が長くなると電位差、ノイズ発生源となる大容量のスイッチ、モータ、溶接機、高圧大電流の電線が近くにあるなどの周囲の環境、クロストークなどにより伝送スピードに影響します）。

CC37シリーズ

2重シールドタイプ長距離伝送ケーブル。
CC27シリーズケーブルをさらに銅編組シールドで保護し米国FCC Docket 20780に適合するRFI/EMI対策ケーブルです。

CC27/CC37シリーズ長距離伝送ケーブルを使いシリアルインターフェース接続をするために必要なヒント

シリアル通信用CC27/CC37シリーズ長距離伝送ケーブルは、米国製のコンピュータ、シリアルデータ通信用RS-232C、RS-422、RS-485ケーブルで一般のケーブルと異なりケーブル内のワイヤー間、ワイヤーとシールド間の静電容量が小さいことを特長としています。また、ツイストペア線の使用によるクロストークの減衰、線径の太いAWG24ワイヤーによる減衰を少なくしています。さらに、ケーブル全体を強化アルミシールドにより覆っているため不要輻射を抑えています。

1．特長

ワイヤー同士間、ワイヤーとシールド間の静電容量が一般のRS-232Cケーブルと比べると非常に小さく抑えているため信号波形の立ち上がり、立下りの波形のダレが少なくなり、V24 RS-232C規定で定義されている15mをはるかに超え、適切な使い方であれば例えば、9600bpsで最大150mまで延長できる可能性があります（距離が長くなると電位差、ノイズ発生源となる大容量のスイッチ、モータ、溶接機、高圧大電流の電線が近くにあるなどの周囲の環境、クロストークなどにより伝送スピードに影響します）。

2．電位差の防止

距離の離れたA点とB点の電位差によるコモンモードノイズを防止するためにケーブルのドレイン線(シールド)の一方をグランドから浮かせる1点アース方式。

3．ツイストペア

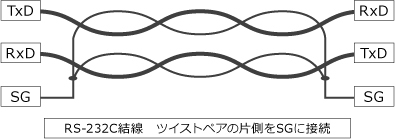

RS-232Cの結線には、クロストーク防止のためにツイストペアの特長を活用します。特に、TXD(送信)およびRXD(受信)の接続において、ツイストペアの片側は、SG線(シグナルグランド)とペアを組み合わせてください。また、できれば他の制御線RTS、CTS、DTR、DSRもSG線とペアを組むことが理想的です。

4．FGとSGは分離すること

FGとSGを接続するとノイズに弱くなる恐れがあります。

5．RS-485の結線

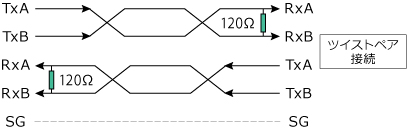

差動のRS-485インターフェースは、TxAとRxAおよびRxAとTxAの結線にはツイストペアを必ず必要とします。GNDは、SGに接続します。

6．余分なケーブルの処理

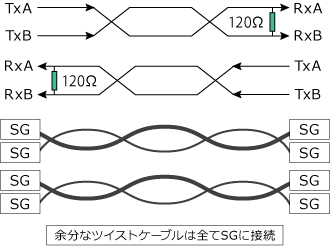

使わない余ったケーブルは、アンテナの役割をする可能性があるため、これらのケーブルはSGにすべて接続します。

ケーブル・コネクタの種類

標準/OEMモールドケーブル

IBS Japanのモールドケーブルは、永久保証です。一般に市販されている安価なモールドケーブルと異なりアルミ箔と銅箔の2重シールド、ワイヤもAWG24～26と太いケーブルを採用しモールドコネクタ内部は、RFI/EMI対策のためにアルミ箔と銅箔の2重シールドで360度全体を覆った後、コネクタ本体およびシールド線と強固に半田されています。

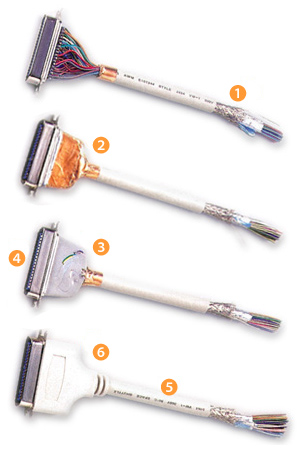

モールドケーブル製作工程

特注ケーブルについてのFAQ

ケーブルを長く伸ばしたいのだが技術的に問題がないか？

確かに技術的に問題はあります。例えば、RS-232Cインターフェースは、通常15mまでと言われています。USBは5mまでです。イーサネット、USB、RS-422/485、セントロニクス、アナログ/DVI映像ケーブル、光ファイバなども同じように長さの制限があります。その中でRS-232Cシリアルインターフェースの場合、IBSが推奨する米国製の高性能ケーブル、高品質のケーブルを使えば制限を越えてエラーのない信頼性の高いデータ伝送ができます。

特殊なインターフェースなのでどこに頼んだら良いか分からない！

ケーブルのスペシャリストが、特殊なインターフェースに見合ったケーブルやコネクタを見つけたり、ケーブル長などの助言をさせて頂きながら対応します。

他社から購入したが動作しない、不安定、エラーが発生する！

インターフェースの規格、伝送方式の高速化に伴う結線方法、DTE/DCEを無視した結線、クロストーク、コモンモード雑音対策を無視などケーブル結線のノウハウがなく単に従来のように導通だけを考えたケーブル結線ではこのような現象が出ます。また、インターフェースの制限によりケーブルだけでは延長に限度があり解決ができません。インターフェース・コンバータ、メディアコンバーなどのデバイスを使いいかに延長できるかをお教えします。

コネクタの形状が違うので接続ができない！

特殊なコネクタのようで今まで見たことがない、コネクタがオスあるいはメス同士のため接続ができない、取付ネジがインチサイズらしくうまく嵌合ができないなどの問題の解決ができます。

自社製品に品質のよい経済的価格のケーブルを付属させたい！

最近は、中国や台湾から多くのケーブルが輸出されています。しかし、一見しただけではケーブルの品質はもとより、ツイスト線の有無、ツイストの組合せ、シールドの処理、アースの取り方、RFI/EMI対策がきちんと施されているかなど技術的に問題があるかどうかの判定がつきません。IBSは、技術的な根拠に基づき高品質かつご満足が頂ける価格のケーブルをご提供いたします。勿論、ケーブルは、永久保証です。

ケーブルの発注を忘れてしまいシステムの納入ができない！

このような時は、ご連絡ください。必要なケーブルを迅速に製作するか、在庫の中からご提供するか、取りあえず解決する方法をご提供します。

UL、CSA、防火、耐煙対策されたプレナムケーブルが必要なのだが！

一般に国産メーカのケーブルは、国内で使用することが多く、あえてUL規格の取得をしていません。IBSの標準ケーブルは、UL、CSA認定がされている外国製ケーブルを使用していますのでケーブルジャケットにこれらが明記されています。勿論、RoHSケーブルです。また、建物火災時に天井付近は高温にさらされます。米国では、コンジェットパイプを使わずにすむプレナム仕様の耐火、耐煙ケーブルが使われています。RS-232C、イーサネット、映像ケーブルなどの各種プレナム仕様の高性能のケーブルをご提供します。

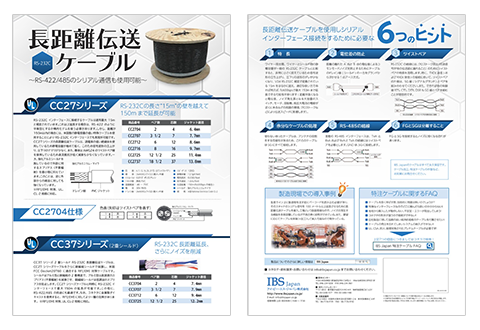

RS-232C 長距離伝送ケーブル カタログ

RS-422/485のシリアル通信も使用可能な、アイ・ビー・エス・ジャパンの長距離伝送ケーブルについて、ご紹介しています。

カタログ掲載内容

• CC27シリーズ
• CC37シリーズ(2重シールド)
• シリアルインターフェース接続をするために必要な6つのヒント
• 製造現場での導入事例
• 特注ケーブルに関するFAQ

閲覧・ダウンロードはこちら
