電力システムをよりスマートに監視 - Moxaの堅牢でセキュリティを強化したデバイス接続ソリューション

さまざまなエネルギー資源の全面的なモニタリングが可能

エネルギー効率を改善してコストを削減することは、産業用アプリケーションの優先事項です。電力品質、エネルギー消費、およびデバイスステータスを監視することにより、電力使用量を最大化するために必要な情報がオペレーターに提供されます。より多くのパワーデバイスとシステムがネットワークに接続されるようになったため、パワーデバイスとエネルギー管理システムの間の信頼性の高い接続を開発することが重要です。システムオペレーターが電力関連のデータをタイムリーに受信できるようにするために、Moxaには、プロトコルゲートウェイ、リモートI/O、イーサネットメディアコンバータなどの幅広い製品があり、さまざまな電力監視アプリケーションで信頼性の高い安全な接続を実現できます。

簡単で信頼性が高く、安全なデバイス接続

高い信頼性 - イメージアイコン

高い信頼性: パワーデバイスが配置されている極端な環境では、安定した接続を維持することが重要です。Moxaのデバイス接続ソリューションは、IEC 61850-3、DNV、ATEX、IECExなど、さまざまなアプリケーションに対応した規格に準拠し、絶縁、広い温度範囲をカバーする堅牢な設計が特長です。

導入が簡単 - イメージアイコン

導入が簡単: 大量に接続されたデバイスによる負荷を軽減します。 Moxaのデバイス接続ソリューションは、イーサネットカスケード、一括設定ツール、および効率的なプロトコルトラブルシューティングをサポートし、導入を簡素化します。

強化されたセキュリティ - イメージアイコン

強化されたセキュリティ: ユーザー認証、HTTPS接続、IEC 62443-4-2準拠などの組み込み機能を備えたMoxaのデバイス接続ソリューションを使用して、エッジデバイスのセキュリティを強化します。これらの対策により、不正アクセスのリスクを軽減できます。

ケーススタディ：プロトコル変換による電力監視アプリケーションの有効化

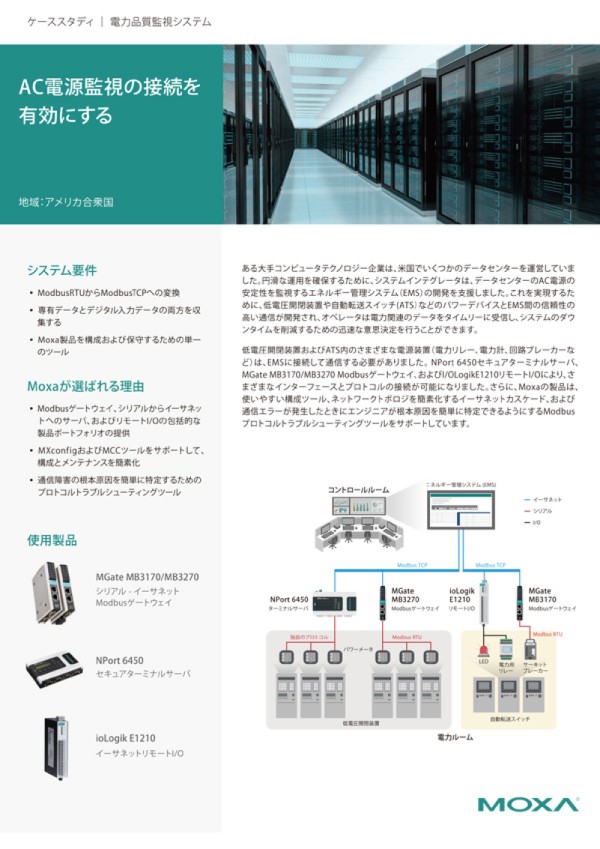

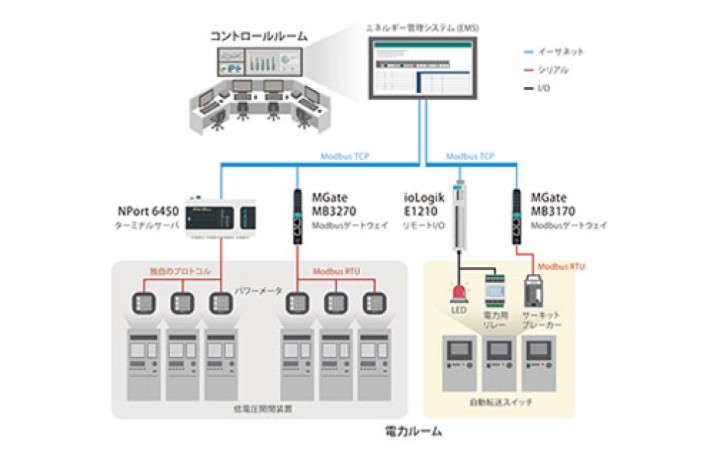

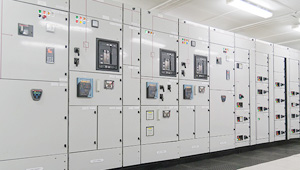

電力品質の監視: 開閉装置、自動転送スイッチ(ATS)、無停電電源装置(UPS)など、主電源の近くに配置されたパワーデバイスでは、電力品質が許容レベルにあることを確認するために常時監視する必要があります。このケーススタディでは、Moxaのソリューションがクライアントのデータセンターでの電力品質監視アプリケーションをどのように実現したかについて説明します。

詳細を見る

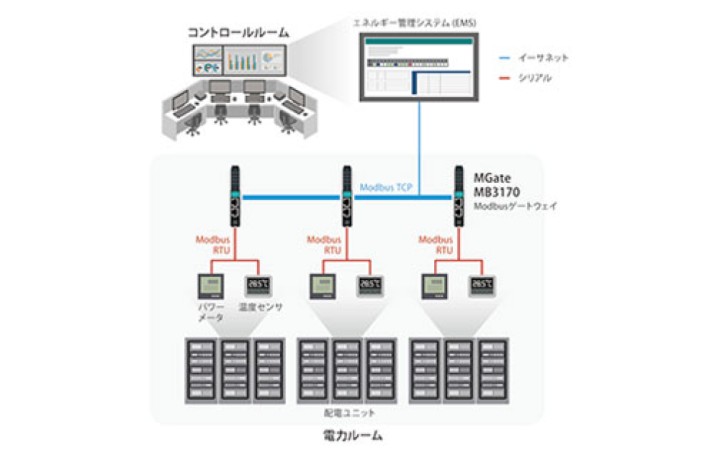

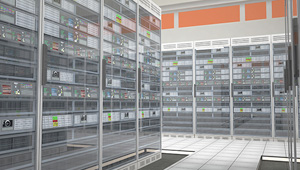

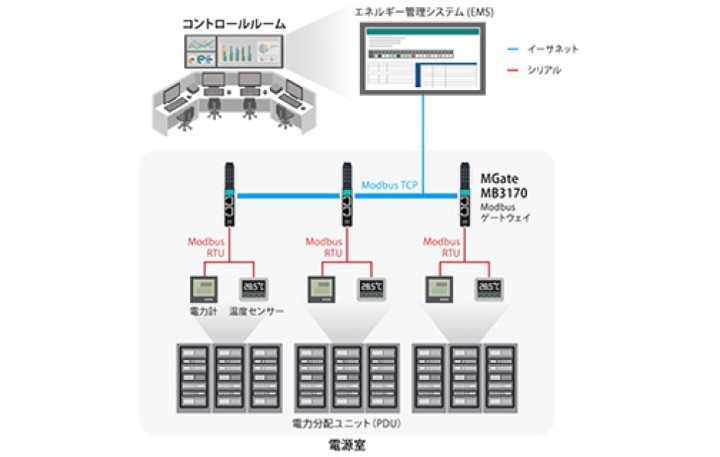

消費電力の監視: 電力使用効率の向上とエネルギーの削減は、多くのビジネスの主な目標です。配電ユニット(PDU)の動作ステータスを監視することで、オペレーターは毎日の電力消費量に関する詳細情報を入手できます。 Moxaは、クライアントが信頼性の高い接続を可能にして、正確な電力使用量データを確実に送信できるように支援しました。

詳細を見る

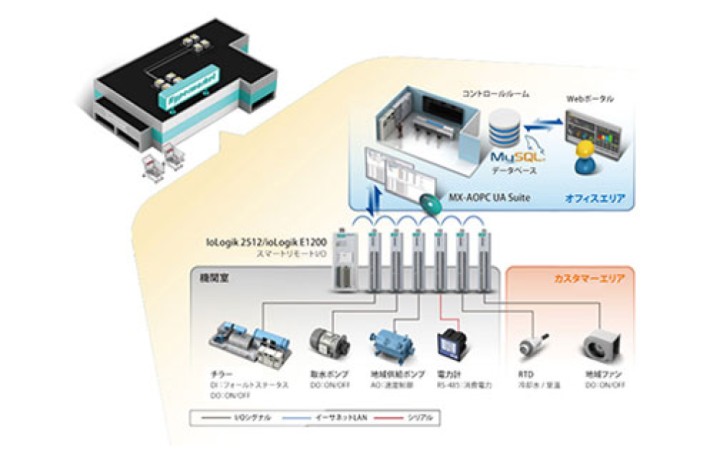

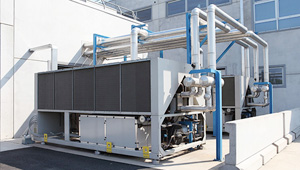

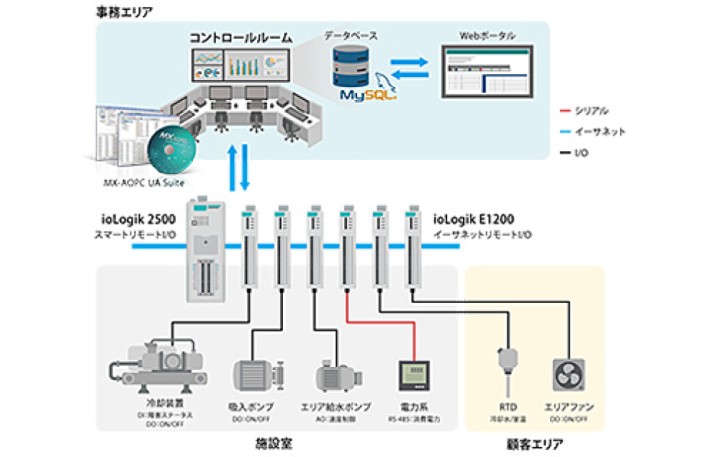

環境モニタリング: 環境モニタリングは、安定した運用環境を維持するためだけでなく、効率を最適化する方法に関する洞察を提供するためにも使用されます。 HVACシステムは、工場や商業ビルでの電力消費の大部分を占めます。台湾にある国際的な大型スーパーマーケットは、エネルギー効率の高いHVACシステムを実現するためにMoxaのソリューションを選択しました。

詳細を見る

エネルギーアプリケーション向けに設計されたプロトコルゲートウェイ - 電力監視のための接続ソリューション

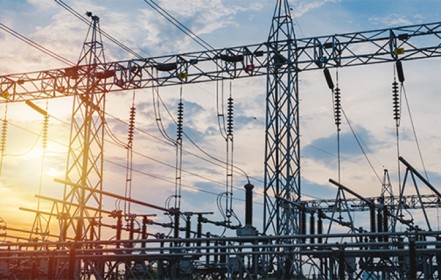

変電所とグリッド接続

製品名	MGate 5192シリーズ	MGate 5119シリーズ	MGate 5114シリーズ	MGate 5109シリーズ
	1ポート IEC 61850 - DNP3/IEC 101/IEC 104/Modbusゲートウェイ	1ポート DNP3/IEC 101/IEC 104/Modbus - IEC 61850ゲートウェイ	1ポート Modbus RTU/ASCII/TCP/IEC 101 - IEC 104ゲートウェイ	1ポート Modbus RTU/ASCII/TCP - DNP3 シリアル/TCP/UDPゲートウェイ

主な特長	IEC 61850 MMSクライアントをサポートセキュアブートを備えたIEC 62443-4-2に準拠して開発 5,000 データポイント	IEC 61850 MMSサーバーをサポート 1,200 データポイント 5年保証	Webベースのウィザードによる簡単設定 IEC 62443に準拠したセキュリティ機能 5年保証	Master/Outstationをサポート (Level 2) IEC 62443に準拠したセキュリティ機能 5年保証

再生可能エネルギー監視

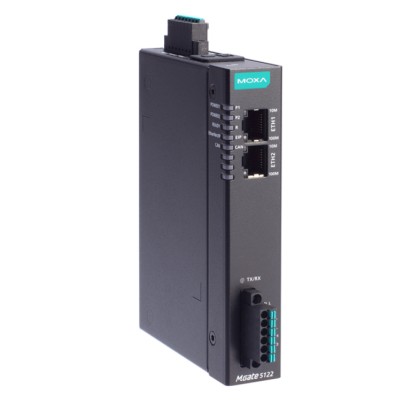

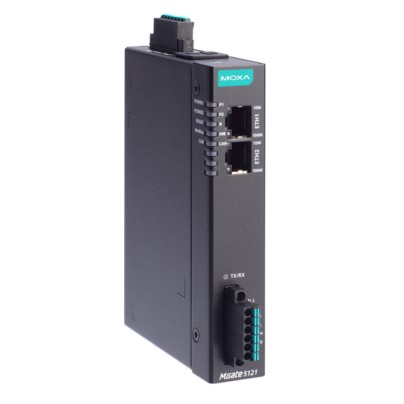

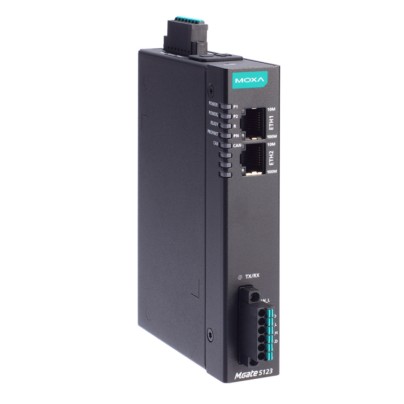

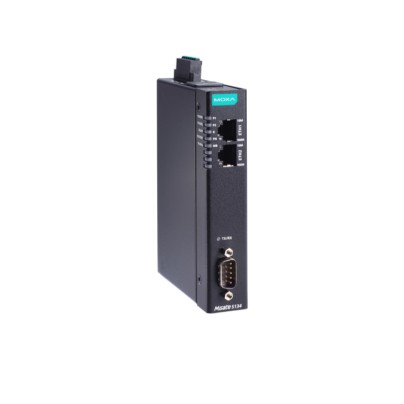

製品名	MGate 5121シリーズ	MGate 5122シリーズ	MGate 5123シリーズ	MGate 5134シリーズ	MGate MB3170/3270シリーズ
	1ポート CAN - Modbus TCPゲートウェイ	1ポート CAN - イーサネット/IPゲートウェイ	1ポート CAN - PROFINETゲートウェイ	1ポート Modbus RTU/ASCII/TCP - PROFINETゲートウェイ	1/2ポートアドバンスドシリアル - イーサネット Modbusゲートウェイ

主な特長	CANopenマスター, J1939, プロプライエタリCAN (CAN 2.0A/B) をサポート Modbus TCPサーバーとSNMPエージェントをサポートセキュアブートを備えたIEC 62443-4-2に準拠して開発	CANopenマスター, J1939, プロプライエタリCAN (CAN 2.0A/B) をサポートイーサネット/IPアダプターとSNMPエージェントをサポートセキュアブートを備えたIEC 62443-4-2に準拠して開発	CANopenマスター, J1939, プロプライエタリCAN (CAN 2.0A/B) をサポート PROFINET IOデバイスとSNMPエージェントをサポートセキュアブートを備えたIEC 62443-4-2に準拠して開発	イーサネットカスケード接続とデュアルサブネットにより、フレキシブルな導入が可能 Webベースのコンソールによる簡単なデバイス設定セキュアブートを備えたIEC 62443-4-2に準拠して開発	堅牢設計直感的で分かりやすい設定ツールトラフィック監視ツールにより、プロトコルのトラブルシューティングを簡素化

クリティカルな電力監視

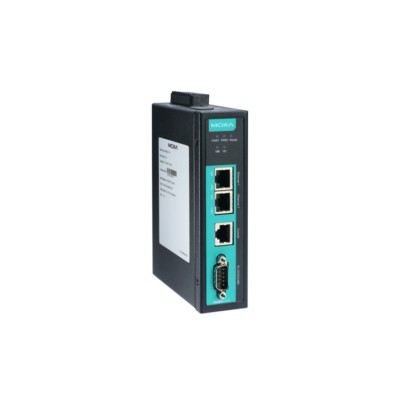

製品名	MGate MB3170/3270シリーズ	MGate 5217シリーズ
	1/2ポートアドバンスドシリアル - イーサネット Modbusゲートウェイ	2ポート Modbus RTU/ASCII/TCP - BACnet/IPゲートウェイ

主な特長	堅牢設計直感的で分かりやすい設定ツールトラフィック監視ツールにより、プロトコルのトラブルシューティングを簡素化	BACnet/IPクライアントまたはサーバーをサポートモデルごとに600または1,200のオブジェクトをサポート ModbusおよびBACnet/IPのcsvオフラインマスコンフィギュレーション (一括構成) をサポート

ケーススタディ：電力監視システム - 信頼性の高い接続を実現

より多くのパワーデバイスとシステムがネットワークに接続されるようになったため、パワーデバイスとエネルギー管理システムの間の信頼性の高い接続を開発することが重要です。
このケーススタディコレクションでは、システムインテグレータとエンドユーザが電力監視アプリケーションで信頼性の高い接続を可能にするために、Moxaがどのように役立つかを説明します。

ダウンロード
