導入事例

概要

石油・ガス会社が完全にデジタル化された油田を開発するには、IP監視、換気、火災制御などのさまざまな統合パイプラインサブシステムを監視するための信頼性の高いネットワークバックホールを構築することが重要です。

パイプラインはコントロールセンターから何kmも離れた場所まで延びているため、企業は現場からのすべてのデータを集約し、遠隔地のコンプレッサーステーションとネットワークオペレーションセンターへの高帯域幅通信バックホール接続を確立できる、信頼性が高く持続可能なソリューションを求めています。

課題・ニーズ

• 現場のサブシステムを接続する長距離ギガビットネットワークバックホール
• リモートIPカメラやその他のPDの電源ケーブル問題を軽減
• リモートサブシステムからのリアルタイムのビデオ、音声、データを集約できる、複数のインターフェースを備えた信頼性の高い高密度イーサネットスイッチ
• 過酷な条件下でも動作可能な耐障害性の高い産業用デバイス
• キャビネット内にフィットするDINレール設計

Moxaのソリューション

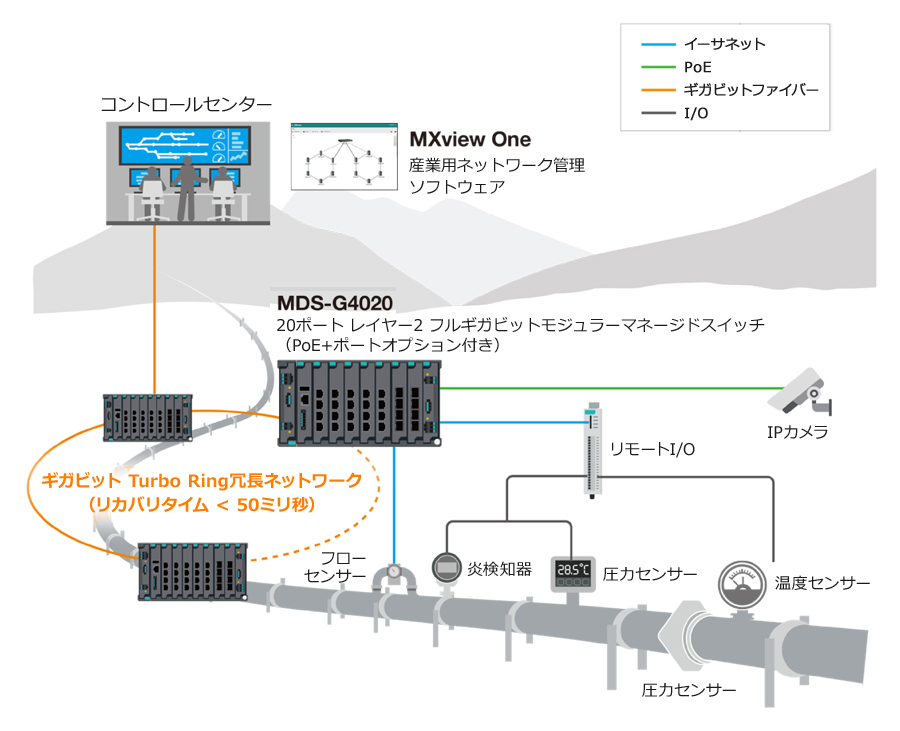

MDS-G4020シリーズは、ファイバーインターフェースを装備してパイプラインのサブシステムを長距離のリモートコントロールセンターに接続できる完全モジュール式のプラットフォームを提供します。また、同時に、ワイヤースピードのギガビット帯域幅も提供し、フィールド機器からのビデオ、音声、データ伝送をスムーズに集約して処理します。

MDS-G4020シリーズは、ATEX Zone 2 および C1D2認証を取得したファンレスで堅牢な設計を特徴としており、石油・ガスのアプリケーションにおいて一般的な過酷な環境条件に耐えることができます。リモートパイプラインを一貫して監視するために、このソリューションは 50ミリ秒のギガビットネットワークリカバリータイムを提供し、ネットワークの回復力と信頼性を確保します。さらに、コンパクトなフォームファクターによりDINレールキャビネットへの設置が可能で、大容量のPoEバジェットを活用して、IP監視カメラやバルブ制御などを含む、近くの変電所フィールド機器に配備し、電源を供給することができます。

コントロールセンターでは、MXview ネットワーク管理ソフトウェアがリアルタイムのネットワークステータス情報を提供し、エンジニアがネットワークを簡単に監視し、現場のエンジニアにタイムリーな情報を提供できるため、メンテナンスが簡素化され、稼働時間が最大化されます。

導入の効果

• パイプラインサブシステムを長距離でリモートコントロールセンターに接続するためのファイバーインターフェースを備えたモジュール式スイッチ
• 十分なPoE電源
• ギガビットTurbo Ringは、50ミリ秒未満のネットワーク回復時間をサポート
• ファンレス、コンパクト、堅牢なATEX Zone 2およびC1D2認定デザインで、DINレール設置が可能
• MXview Oneシリーズ ネットワーク管理ソフトウェアにより、コントロールセンターからネットワークステータスをリアルタイムで監視可能
