信頼できるPoEのエキスパート - 120機種以上のPoEモデルを揃えた最も充実のラインナップ
ミッションクリティカルなアプリケーションのための最も包括的なPoEソリューション
エッジコネクティビティ、産業用コンピューティングネットワークインフラストラクチャソリューションのリーディングプロバイダとして、Moxaは、クリティカルなネットワーク展開に信頼性の高い電源供給および電力供給を保証する産業用PoEスイッチの最も包括的なポートフォリオを提供します。
- PoE/PoE+/PoE++
すべてのPoE規格 (PoE/PoE+/PoE++) がサポートされています。さらに、36Wおよび60Wの高出力によるMoxa独自のPoEソリューションは、カスタムニーズを満たします。
- 産業用の信頼性
堅牢なハードウェアは、過酷な環境のために設計されています。Moxaの多くのイノベーションは、スイッチが長持ちするように構築され、重要なオートメーションシステムのための中断のないネットワーク通信を提供することを保証します。
- 完全なラインナップのワンストップショップ
100以上のモデルをラインナップするMoxaの包括的なPoEソリューションは、ワンストップショップの柔軟性を提供します。あらゆる電力予算、HV/LV冗長電源入力、イーサネットインターフェース、フォームファクター、設置要件などに対応します。
MoxaのPoEソリューション
| ラックマウント マネージドスイッチ | |||||
| レイヤー | レイヤー 2/3 | レイヤー 2/3 | レイヤー 3 | レイヤー 2 | レイヤー 2 |
|---|---|---|---|---|---|
| 製品 | RKS-G4028シリーズ |
PT-G7828シリーズ PT-G7728シリーズ |
ICS-G7848Aシリーズ ICS-G7850Aシリーズ ICS-G7852Aシリーズ |
ICS-G7748Aシリーズ ICS-G7750Aシリーズ ICS-G7752Aシリーズ |
IKS-6728Aシリーズ |
 |
 |
 |
 |
 |
|
| PoEポート | 最大24×PoE++ | 24×PoE+ | 48×PoE+ | 48×PoE+ | 8/16/24×PoE+ |
| イーサネットポート | 最大28×GE | 28×GE | 0/2/4×10GE + 48×GE | 0/2/4×10GE + 48×GE | 4×GE + 24×FE |
| PoE出力 (ポートあたり) | 90 W | 36 W | 36 W | 36 W | 36 W |
| デュアル電源入力 | LVモデル： 24/48 VDC HVモデル： 110/220 VAC＆VDC 外部PoE電源モデル： 48 VDC |
PoE+ポートとシステム電源用 48 VDC システム電源用 110/220 VAC |
|||
| 動作温度範囲 | -40 ～ 75℃ | -40 ～ 85℃ | -10 ～ 60℃ | -10 ～ 60℃ | -40 ～ 75℃ |
| 認証 | IEC-61850-3, IEEE 1613, EN 50121-4 |
IEC-61850-3, EN-50121-4 |
EN-50121-4 | EN-50121-4 | EN-50121-4 |
| モジュラーマネージドスイッチ | ||||
| レイヤー | レイヤー 2 | レイヤー 3 | 10GE レイヤー 2 | 10GE レイヤー 3 |
|---|---|---|---|---|
| 製品 | MDS-G4012シリーズ MDS-G4020シリーズ MDS-G4028シリーズ |
MDS-G4012-L3シリーズ MDS-G4020-L3シリーズ MDS-G4028-L3シリーズ |
MDS-G4012-4XGSシリーズ MDS-G4020-4XGSシリーズ MDS-G4028-4XGSシリーズ |
MDS-G4012-L3-4XGSシリーズ MDS-G4020-L3-4XGSシリーズ MDS-G4028-L3-4XGSシリーズ |
| 製品 |  |
|
 |
|
| PoEポート | 8/16/24 PoE+/GPoE+ | |||
| イーサネットポート | 4×GE + 最大24×FE/GEポートモジュール | 4×10GE + 最大24×FE/GEポートモジュール またはSFPスロット |
||
| PoE出力 (ポートあたり) | 36 W | |||
| デュアル電源入力 |
LVモデル：24/48 VDC HVモデル：110/220 VAC＆VDC 外部PoE電源モデル：48 VDC |
|||
| 動作温度範囲 |
標準温度モデル：-10 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
|||
| 認証 | IEC-61850-3, IEEE 1613, EN 50121-4, Class I Division 2, ATEX, NEMA |
IEC-61850-3, IEEE 1613, EN 50121-4, NEMA |
||
| マネージドスイッチ | |||||||
| レイヤー | レイヤー 2 | レイヤー 2 | 2.5GE レイヤー 2 |
レイヤー 2 | レイヤー 2 | レイヤー 2 | レイヤー 2 |
|---|---|---|---|---|---|---|---|
| 製品 | EDS-4008 シリーズ |
EDS-4012 シリーズ |
EDS-G4012 シリーズ |

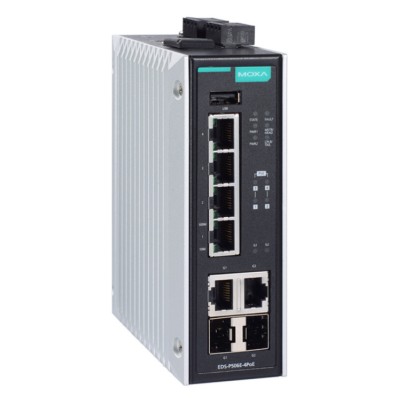

EDS-P506E シリーズ |
EDS-G512E シリーズ |

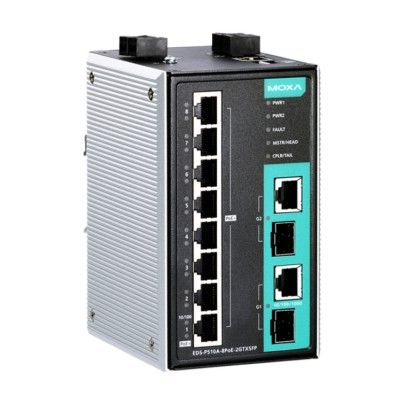

EDS-P510A シリーズ |
EDS-P510 シリーズ |
| 製品 |  |
 |
 |
 |
 |
 |
 |
| PoEポート | 4×PoE++ | 8×PoE++ | 8×PoE++ | 4×PoE+ | 8×PoE+ | 8×PoE+ | 4×PoE |
| イーサネットポート | 8×FE + 最大4×GEアップリンクポート または 2×SFPポート |
4×GE + 8×FE | 12×GE + 最大4×GE または 2.5 GE光ファイバーポート |
2×GE + 4×FE | 12×GE | 2×GE + 8×FE | 3×GE + 7×FE |
| PoE出力 (ポートあたり) | 90 W | 90 W | 90 W | 60 W | 36 W | 36 W | 15.4 W |
| デュアル電源入力 | LV(A)モデル：48 VDC LV(B)モデル：12/24/48 VDC |
LV(A)モデル：48 VDC LV(B)モデル：12/24/48 VDC |
LV(A)モデル：48 VDC LV(B)モデル：12/24/48 VDC |
12/24/48 VDC | 48 VDC | 48 VDC | 48 VDC |
| 動作温度範囲 | 標準温度モデル：-10 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
||||||
| 認証 | IEC 62443-4-2, IEC-61850-3, IEEE 1613, EN 50121-4, NEMA TS2, Class I Division 2, ATEX, IECEx |
IEC 62443-4-2, IEC-61850-3, IEEE 1613, EN 50121-4, NEMA TS2, Class I Division 2, ATEX, IECEx |
IEC 62443-4-2, IEC-61850-3, IEEE 1613, EN 50121-4, NEMA TS2, Class I Division 2, ATEX, IECEx |
IEC 61850-3, IEEE 1613, EN 50121-4, NEMA TS2 |
IEC-61850-3, IEEE 1613, EN 50121-4, NEMA TS2※, ATEX※, Class I Division 2※ ※EDS-G512E-4GSFPモデルのみ |
EN-50121-4, Class I Division 2, NEMA TS2 |
ABS, DNV-GL, LR, NK |
| マネージドスイッチ | |||
| レイヤー | レイヤー 2 | レイヤー 2 | レイヤー 2 |
|---|---|---|---|
| 製品 | TN-G6500シリーズ | TN-5500Aシリーズ | TN-4500Aシリーズ |
| 製品 |  |
 |
 |
| PoEポート | 8×PoE+ | 8×PoE+ | 8×PoE+ |
| イーサネットポート | 12×GE, プッシュプルM12コネクタ付き | 2×GE + 8～18×FE | 4×GE + 12/24×FE |
| PoE出力 (ポートあたり) |
30 W | 30 W | 30 W |
| デュアル電源入力 | 24/36/48/72/96/110 VDC | 24/36/48/72/96/110 VDC | 24/36/48/72/96/110 VDC |
| 動作温度範囲 | -40 ～ 70℃ | -40 ～ 75℃ | -40 ～ 70℃ |
| 認証 | EN 50121-4, EN 50155 |
EN 50121-4, EN 50155 |
EN 50121-4, EN 50155 |
注：最新の仕様と機能については、各製品のデータシートを参照してください。または、こちらからMoxaのPoEスイッチの詳細をご覧ください。
| スマートスイッチ | ||
| レイヤー | レイヤー 2 | レイヤー 2 |
|---|---|---|
| 製品 | SDS-G3006-4PoEシリーズ | SDS-G3010-8PoEシリーズ |
| 製品 |  |
 |
| PoEポート | 4×PoE+ / GPoE+ | 8×PoE+ / GPoE+ |
| イーサネットポート | 4×FE / 2×GE+ | 8×FE / 2×GE+ |
| PoE出力 (ポートあたり) | 36 W | 36 W |
| デュアル電源入力 | 12-48 VDC 冗長デュアル入力 |
48VDC 冗長デュアル入力 |
| 動作温度範囲 |
標準温度モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
標準温度モデル：-10 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 認証 | － | － |
| アンマネージドスイッチ | |||
| レイヤー | － | － | － |
|---|---|---|---|

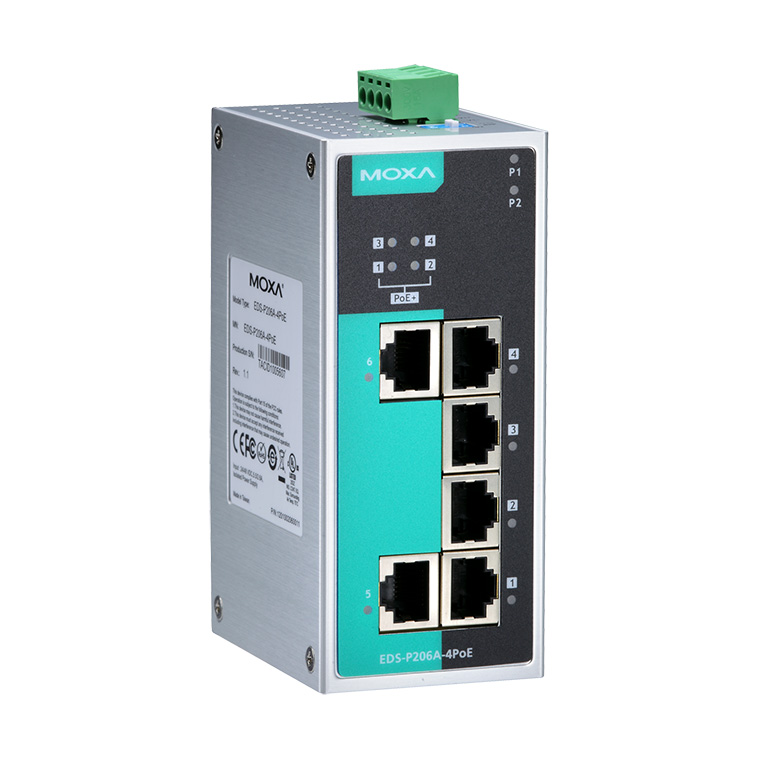

| 製品 | EDS-G205Aシリーズ | EDS-P206Aシリーズ | TN-5300Aシリーズ PoEモデル |
| 製品 |  |
 |
 |
| PoEポート | 4×PoE+ | 4×PoE+ | 8×PoE+ |
| イーサネットポート | 5×GE | 6×FE | 8×FE |
| PoE出力 (ポートあたり) | 30 W | 30 W | 30 W |
| デュアル電源入力 | 12/24/48 VDC | 12/24/48 VDC | 24/36/48/72/96/110 VDC (単一入力) |
| 動作温度範囲 |
標準温度モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
標準温度モデル：-10 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
標準温度モデル：-40 ～ 70℃ |
| 認証 | EN-50121-4 | － | EN 50121-4, EN 50155 |
| プラグインモジュール | |||||
| タイプ | PoE+ インジェクター | PoE+ インジェクター | PoEスプリッター | イーサネット - ファイバー メディアコンバーター |
|
|---|---|---|---|---|---|

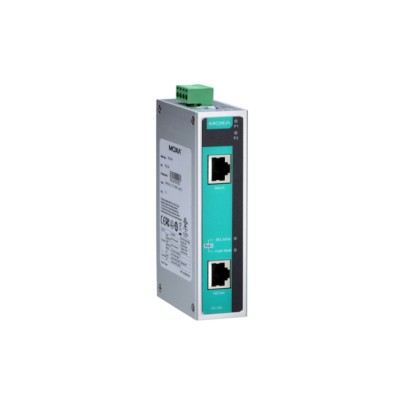

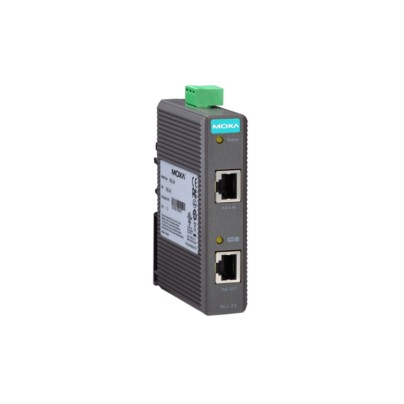

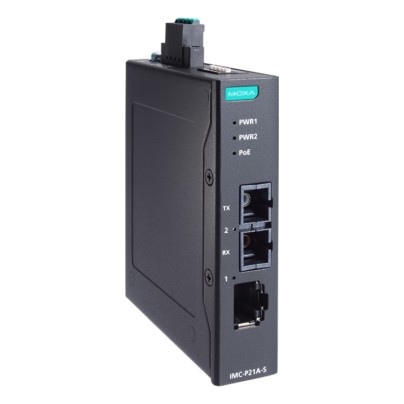

| 製品 | INJ-24Aシリーズ | INJ-24シリーズ | SPL-24シリーズ | IMC-P101シリーズ | IMC-P21GA-G2シリーズ |
 |
 |
|
 |
 |
|
| PoEポート | 1×PoE+ | 1×PoE+ | 1×PoE+ | 1×PoE+ | 1×PoE+ |
| イーサネットポート | 1×GE | 1×FE | 1×FE | 1×FE | 1×GE |
| PoE出力 (ポートあたり) | 60 W | 30 W | 12.95 W | 30 W | 30 W |
| デュアル電源入力 | 24/48 VDC (単一入力) | 24/48 VDC (単一入力) | － | 48 VDC | 44～57 VDC PoE+出力：＞ 52 VDC 推奨 PoE出力：＞ 44 VDC 推奨 |
| 動作温度範囲 |
標準温度モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
-10 ～ 60℃ | |||
| 認証 | － | － | DNV-GL, ABS, LR, NK |
－ | － |
MoxaのPoEスイッチで展開される産業用アプリケーション
インテリジェント交通システム
- インテリジェント交通システムによるスマートシティ交通改善
- 高速道路監視のための交通監視とプレート認識
- 交差点CCTV監視用PoEネットワーク
- 高速道路の交通量監視に最適な堅牢なPoEネットワーク (Coming Soon)
- 信頼性の高いPoE通信ネットワークでETCの精度を確保 (Coming Soon)
- 公共交通機関の乗り換え駅における連続稼働のための高密度PoE接続 (Coming Soon)
- 堅牢なPoEで滑走路除氷システムの通信を可能にする (Coming Soon)

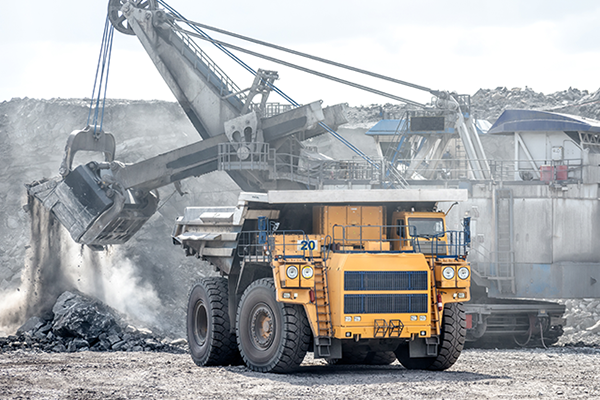

デジタルマイニング
鉄道
製造業
- PoEによる無人倉庫でのシームレスな電力とデータ供給
石油・ガス
電力
海洋
- クレーンOCRシステム用 高信頼PoEネットワーク
- 自動ゴムタイヤガントリークレーン(ARTG)用の信頼性の高いPoEネットワーク
特長とメリット
堅牢な信頼性
- 高いMTBF - ファンやヒーターが不要
- 高いEMI耐性
- モジュラーPoEスイッチ用のホットスワップ対応設計
- 複数の業界認証
すべてのPoE規格をサポート
- ポートあたり最大90Wの802.3bt PoE++をサポート
- 標準PoE/PoE+とMoxa独自のハイパワーPoE 36W/60Wをサポート
IACSレベルのデバイスセキュリティ
- IEC 62443-4-2規格に基づくビルトインデバイスセキュリティ (EDS-4000/G4000シリーズ, RKS-G4000シリーズはIEC 62443-4-2の認証済)
極端な温度への耐性
- -10～60℃
- 広温度モデル：-40～75℃/85℃
HV/LV電源オプション
- 12/24/48VDC入力をサポート
- HV/LVオプション付きデュアル絶縁冗長電源
PoEサージ保護
- 電力サージやスパイクから機器を保護する3kV LANサージ保護
柔軟な設計
- 10GbE/2.5GbE/GbE/FEポート速度オプション
- RJ45, SFP, PoEインターフェースモジュールのオプション
- DINレール、ラックマウント、壁掛け設置が可能
可視化されたネットワーク管理 MXview One
- 包括的なネットワークレポートとリアルタイムダッシュボードで利用可能な自動トポロジー視覚化
- ネットワークデバイスのセキュリティレベルを確認できるセキュリティビュー
- 一括設定により、デバイスを1台ずつ配置する場合と比べて10倍高速な配置が可能
- RESTful API, Webウィジェット, syslog を通じて他のIT/OTアプリケーションと簡単に統合可能
- ファイバリンクのステータスと警告用のSFPファイバリスト
- より効率的なトラブルシューティングのためのイベント検索と再生機能をサポート
ネットワークの冗長性と拡張性
- Turbo RingとTurbo Chainに対応し、50ミリ秒未満のギガビット冗長性 (20ミリ秒未満のFE冗長性) を実現
- Turbo ChainはRSTPやSTPなどの他のイーサネットリングプロトコルと相互運用可能
- MDS-G4000シリーズは、最大4つの10GbEと48GbEアップリンクをサポート
- EDS-4000/G4000シリーズは、最大6つの2.5GbEアップリンクポートをサポート
- MDS-G4000シリーズは、ルーティング冗長化のためのVRRPと、複数のLANセグメントを相互接続するためのレイヤ3ルーティングをサポート

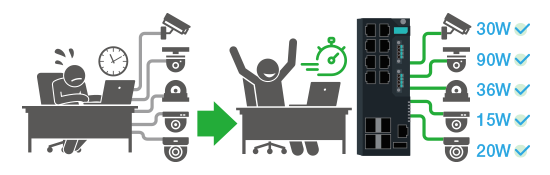

スマートPoEテクノロジー
簡単にPoEを導入できるMoxaの革新的なテクノロジー
スマートパワーは、すべてのデバイスの電源が適切に供給されることを保証し、標準外のデバイスにも対応します。

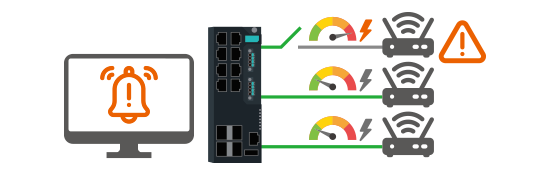

スマートパワーマネージメントには、自動電源出力カットオフ、電源スケジューリング、PoE警告イベントなどの機能があり、システムの信頼性と電力負荷の最適化を保証します。

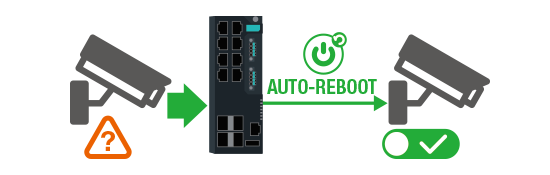

スマートパワー診断は、給電デバイス(PD)のステータスを監視し、障害を検出し、PDの自動再起動を開始し、設置やトラブルシューティングを容易にするために最適なPoEポート構成を提案します。
関連情報
- ホワイトペーパー
- 産業用PoEスイッチを使い
信頼性の高い屋外IP監視ネットワークを
容易に構築する方法 PoEソリューションは、データと電力を同じケーブルで伝送することで、導入コストと労力を大幅に削減しますが、システムインテグレーターは、屋外IP監視ネットワークの高い信頼性と可用性を確保するために、電力消費、ネットワーク帯域幅、障害回復、サイバーセキュリティの要件を考慮する必要があります。
このホワイトペーパーでは、システムインテグレーターが産業用PoEソリューションを効果的に活用して、信頼性の高い屋外IP監視ネットワークを構築できるように、これらの考慮事項について詳しく説明します。- ダウンロード
- 技術情報
- Power over Ethernet (PoE) で
産業用システムに電力を供給する前に考慮すべき
5つの重要な質問 より高解像度のIPカメラや、より多くのデバイスに接続するワイヤレスアクセスポイントに対する市場の需要が高まるにつれ、現在主流の15Wや30WのPoEでは十分でなくなってきています。さらに、PSEとPDの互換性を確保するには時間がかかり、産業エンジニアにとっては楽な作業ではありません。
この記事では、産業用システムのシステムライフサイクルに焦点を当て、一般的に遭遇する重要な質問に対する答えを見ていきたいと思います。内容は、PoEソリューションを利用した産業用システムの導入方法について、より理解を深めていただけるものとなっています。- 詳細を見る
関連動画
- RKS-G4000シリーズ
L2/L3 モジュラー ラックマウント 802.3bt PoEスイッチ
- EDS-4000/G4000シリーズ
レイヤー 2 マネージドイーサネットスイッチ
- MDS-G4000シリーズ モジュラーマネージドイーサネットスイッチ
次世代のネットワークの多様性を実現
- PoE監視のための3つの重要な
ネットワーク設計要素
- 現場の状況とPoEスイッチ
- EDS-4000/G4000 シリーズの開梱方法
Moxa
シリーズ SDS-G3010-2GTXSFP
Moxa

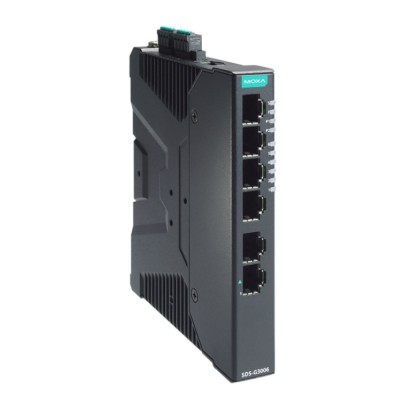

シリーズ SDS-G3006
Moxa
シリーズ IMC-P21A-G2-S-SC
Moxa
シリーズ IKS-6728A-4GTXSFP-HV-T
Moxa
シリーズ MDS-G4012-L3
Moxa
シリーズ EDS-G512E-4GSFP
Moxa
シリーズ EDS-P510
Moxa

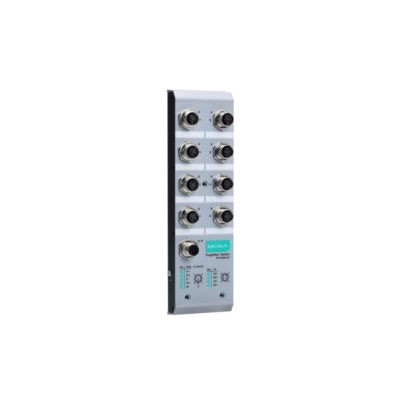

シリーズ TN-5308-4PoE-48
Moxa

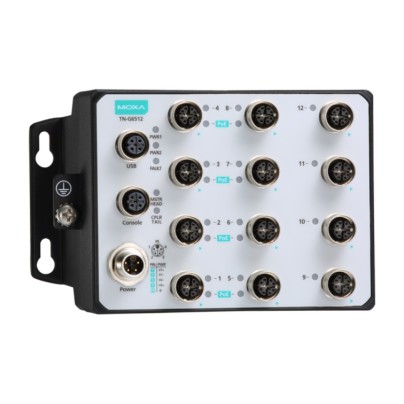

シリーズ TN-G6512-8GPoE-WV-T
