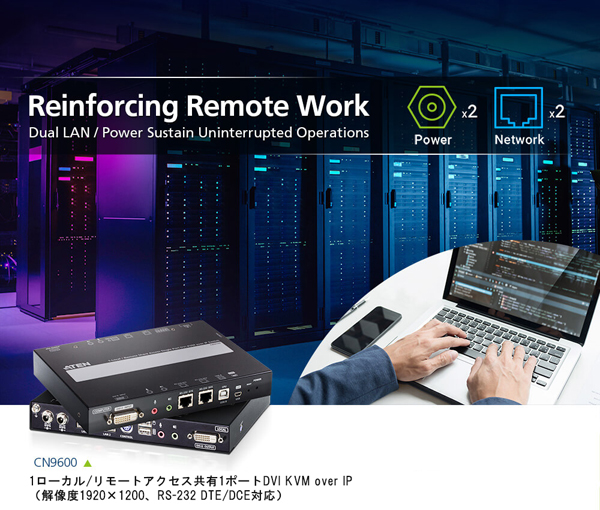

CN9600

1ローカル/リモートアクセス共有1ポートDVI KVM over IP(解像度1920×1200,RS-232C DTE/DCE対応)

主な製品特長

ハードウェア

  • スペース効率の最適化を目指したコンパクトでスリムなデザイン
  • FPGAグラフィックプロセッサー搭載 - 画像品質とfps(frames per second)スループットの向上により、鮮明なビデオ表示の応答を実現
  • ネットワーク非対応のDVI KVMスイッチにリモートアクセス機能を付加(1)
  • ローカルコンソールにはUSBキーボード/マウスの接続が可能
  • フロントパネルのmini USBポートは、ラップトップUSBコンソール(LUC)ポートとして利用可能
  • 10/100/1000 Mbpsネットワークインターフェースを2ポート搭載 - ネットワークの二重化や、異なる2つのIPアドレスの割り当てが可能
  • 電源バックアップ用のデュアル電源に対応
  • マルチプラットフォーム(Windows、Mac、Linux、Oracle社SPARC(Sun)、VT100ベースのシリアルデバイス)対応
  • バーチャルメディア対応(2)
  • 解像度 - ローカル/リモートの各コンソールとも1920×1200@60Hz対応
  • オーディオ対応 - ローカル/リモートの両コンソールでマイクとスピーカーをサポート

管理

  • シリアル制御用のRS-232C DTE/DCE規格に準拠
  • ユーザーアカウントは最大64名作成可能 - 最大32ユーザーによる制御の同時共有に対応
  • コンソールアクセス権限の管理機能
  • セッション終了機能 - アドミニストレーターはユーザーセッションを手動で終了することが可能
  • イベントログおよびWindowsベースのログサーバーに対応
  • イベントログ機能 - CN9600内部で発生したイベントはすべて記録され、検索可能なデータベースに保存
  • 緊急度の高いシステムイベントはメールまたはSNMP trap、およびSyslogを介して管理者へと即時通知
  • リモートからのファームウェアアップグレードが可能
  • CN9600へのアクセスは、内蔵のシリアルビューワー、またはTelnetおよびSSHセッション用のサードパーティソフトウェア(例:PuTTY)から可能
  • アウトオブバンドアクセス - シリアルポート経由のダイヤルアップ接続によるアクセスに対応
  • ポート共有モードにより複数ユーザーからのサーバーへの同時アクセスが可能
  • ローカル/リモートの共有モードで、共有または排他でコンソールを操作する権限を簡単に設定可能
  • ATEN 統合管理システム CC2000 対応
  • ATEN ビデオセッションレコーディングソフトウェアCCVSR対応
  • ATEN KVM over IP コンソールステーション(KA8270/KA8280/KA8278/KA8288)対応
  • ダイナミックDNS対応 - DHCPサーバーによって割り当てられた動的IPアドレスをホスト名にマッピング可能
  • ユーザーアカウントおよび環境設定のインポート/エクスポートが可能
  • ブラウザ操作の有効化/無効化が可能
  • IPv6対応

使いやすいインターフェース

  • 多言語対応のインターフェース(ブラウザ版およびAP版)により、ユーザーのトレーニング期間を最小限に抑えて生産性を向上
  • クライアント側はマルチプラットフォーム対応 - Windows、Mac OS X、Linux、Oracle社SPARC(Sun)
  • 各種ブラウザに対応 - IE、Firefox、Safari、Opera
  • Webブラウザを使ったリモートアクセス - 事前にActive XやJavaをインストールしなくても、Webブラウザだけで管理タスクの実行が可能
  • バーチャルリモートデスクトップ画面はフルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
  • クイック起動機能付きマジックパネル

高度なセキュリティ

  • スマートカード/CACリーダー対応
  • 外部認証対応 - RADIUS、LDAP、LDAPS、MS Active Directory
  • ブラウザからのユーザーログインは、TLS 1.2暗号化通信およびRSA 2048ビット証明書でセキュリティを確保
  • キーボード/マウス、ビデオ、バーチャルメディアの各信号を個別に暗号化可能(56ビットDES、168ビット3DES、256ビットAES、128ビットRC4、ランダムより選択)
  • IPアドレスやMACアドレスによるフィルタリング機能
  • パスワード保護対応
  • プライベートCA認証対応

バーチャルメディア

  • バーチャルメディア対応 - ファイルアプリケーション、OSのパッチ適用、ソフトウェアのインストール、および診断テストの作業が効率的に
  • USBインターフェース対応サーバーでは、OSとBIOSの両方のレベルでバーチャルメディア機能が利用可能
  • USB1.1およびUSB2.0のDVD/CDドライブ、USBマスストレージデバイス、PCハードディスクドライブ、フォルダー、ISOイメージのマウントが可能

バーチャルリモートデスクトップ

  • 帯域制御機能 - ビデオ画質は帯域幅の変化に応じて自動調整。モノクロ色深度設定、データ圧縮率の閾値/ノイズ設定は環境に合わせて変更が可能
  • フルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
  • リモートユーザー間のコミュニケーションに活用できるメッセージボード搭載
  • 多言語対応のオンスクリーンキーボード搭載
  • マウスダイナシンク機能 - ローカル/リモートのマウスは自動的に同期
  • 終了マクロ対応
  • 接続機器にはBIOSレベルでのアクセスが可能
  1. 対応KVMスイッチ - ATEN製シングルリンクDVI KVMスイッチ
  2. カスケード接続するKVMスイッチの機能によっては、CN9600の一部の機能がご利用いただけない場合があります。(例えば、バーチャルメディア非対応のKVMスイッチをカスケード接続した場合は、CN9600のバーチャルメディア機能はご利用いただけません。)

3年保証

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

CN9600は、PCまたはワークステーションのリモート制御を介してデジタルビデオ、オーディオ、およびバーチャルメディアにリモートアクセスできる、コスト効率の高いover IPデバイスです。CN9600は、互換性のあるATEN DVI KVMスイッチ(CS1768 [8ポート USB DVI/オーディオ KVMスイッチ] など)や、LCDコンソール(CL3800 [DVI LCDコンソールドロワー] など)に接続することで、over IP機能を有効にします。

CN9600は、スペース効率を最適化するコンパクトでスリムなデザイン設計です。また、より優れたユーザー体験のためにイメージとビデオの品質を改善するFPGAグラフィックプロセッサーを提供するとともに、シリアル制御のためのRS-232 DTE/DCE規格を満たすことで、従来のモデルから進化を遂げました。

ユーザーフレンドリーな操作を実現するために、フロントパネルのミニUSBポートはラップトップUSBコンソール(LUC)ポートとして設計されています。ユーザーは単にノートパソコンをLUCポートに接続するだけで、スイッチに接続されている任意のコンピューターにアクセスして、簡単なオンサイト管理を行うことができます。これにより、日常のメンテナンスのために、モニター、キーボード、およびマウスをローカル側で追加することは不要になります。さらに、CN9600のバーチャルメディア機能を使用すると、診断テスト、ファイル転送、またはOS/アプリケーションのアップデートやパッチの適用をリモートコンソールから実行できます。

シームレスな接続を実現するために、CN9600にはデュアルLANとデュアル電源機能が搭載されており、サーバールームでの動作をスムーズかつ効率的に保ちます。CN9600は、ローカルおよびリモートコンソールのマイクとスピーカーにも対応しています。

これらすべての高度な機能を統合したCN9600は、運用上の信頼性と効率をユーザーに保証しながら、手頃な価格で耐久性のあるover IPサーバー管理ソリューションを提供します。

コネクタ
コンソールポートUSB Type-A メス×2(White)
DVI-D メス×1(White)
3.5mmオーディオジャック メス×1(Green)
3.5mmオーディオジャック メス×1(Pink)
KVMポートUSB Type-B メス×1(White)
DVI-D メス×1(White)
3.5mmオーディオジャック メス×1(Green)
3.5mmオーディオジャック メス×1(Pink)
LANポートRJ-45 メス×2
バーチャルメディアUSB Mini-B メス×1
電源DC電源ジャック×2
シリアルRJ-45 メス×2
制御PS/2 メス×1(保留)
スイッチ
リセットピンホール型スイッチ×1(Black)
エミュレーション
キーボード/マウスUSB
LED
電源1(Green)
ビデオ
ビデオローカルコンソール:1920×1200@60Hz
リモート:1920×1200@60Hz
消費電力
消費電力DC5.3V:5.56W:30BTU
動作環境
動作温度0~50℃(CN9600)
0~40℃(電源アダプター)
保管温度-20~60°C
湿度0~80% RH、結露なきこと
ケース
ケース材料メタル
重量0.84 kg
サイズ(W×D×H)200×154.9×28.5 mm
同梱品
同梱品KVMケーブル(DVI-D、USB、オーディオ)×1(1.8 m)
USBケーブル×1(1.8m)
電源アダプター×1
ラックマウントキット×1
ユーザーガイド×1

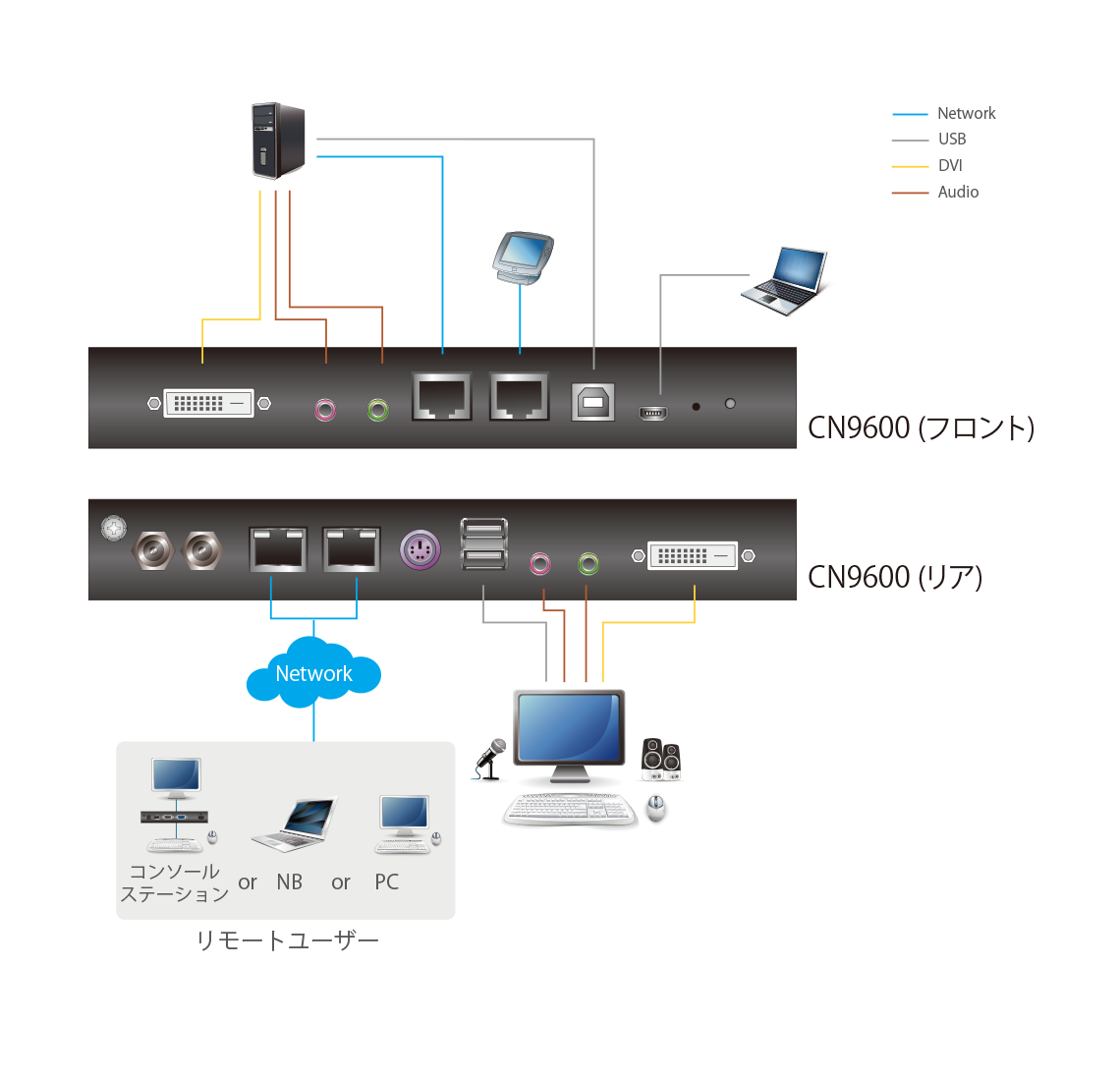

構成図

構成図
CN96001ローカル/リモートアクセス共有1ポートDVI KVM over IP(解像度1920×1200、RS-232C DTE/DCE対応)

オンサイト保守に対応しておりますか?

ATEN


メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
