CS1768
8ポートUSB DVI KVMスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1箇所のUSBコンソールから、DVIタイプのコンピューター最大8台とUSB2.0デバイス2台を切り替えて操作可能
- デジタル(DVI)・アナログ(VGA)ビデオ対応 - DVI、VGA両方のモニターが接続可能 *1
- 最大3段階のカスケード接続に対応 - 最大512台のコンピューターを操作可能
- USB2.0ハブを2ポート搭載。USB2.0仕様準拠
- ポート切替方法 - フロントパネルのプッシュボタン、ホットキー、多言語OSD
- 2段階のユーザーアクセス制御(アドミニストレーター/ユーザー)でセキュリティを強化
- 多言語OSD対応 - 日本語、英語、ドイツ語、中国語（繁体字/簡体字）、スペイン語、ロシア語、フランス語
- オーディオ対応 - ベースレスポンスに優れた2.1chサラウンドオーディオ出力
- マルチプラットフォーム対応 - Windows、Linux、Mac、Sun
- ワイド画面解像度対応
- 解像度 - 1,920×1,200(シングルリンクDVI)、2,048×1,536(VGA)、DDC2B準拠
- KVM、USBは個別切替に対応
- DVIデジタル・アナログモニター対応 - DVI仕様準拠
- HDCP準拠
- ビデオダイナシンク(ディスプレイエミュレーション) - コンソールモニターのEDIDを保存し、解像度を最適化
- コンソールマウスポートエミュレーション、多機能マウス対応
- キーボードエミュレーション機能 - 選択されていないポートのコンピューターもエラーなく起動
- Mac/Sunキーボードエミュレーション対応 *2、3
- 多言語キーボードマッピング - 日本語、英語(アメリカ/イギリス)、フランス語、ドイツ、韓国語、中国語(繁体字)、スペイン語対応
- オートスキャンモード - 製品に接続された特定のコンピューターを自動的に切替表示
- ブロードキャスト機能 - コマンドを製品配下にあるコンピューターに一斉送信
- ファームウェアアップグレード対応
*1 一度に出力できるのは1台のみです(同時に2台に出力することはできません)。
*2 PC/ATキーボードでもキーの組み合わせでSun/Macキーボードの特殊キー入力が可能
*3 Mac・Sun用キーボードも使用可能です。（Windowsマシンでは特殊キーが効きません）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
CS1768は、USB・DVIインターフェースに対応したサーバーを切り替えることのできるラックマウントKVMスイッチです。単体では最大8台、また、3段階のカスケード接続では最大512台のサーバーをそれぞれ切り替えることができます。本体にはスピーカーやマイクを接続し音声の入出力が可能。さらに、コンソールにはD-sub15ピンポートとDVIポートを搭載し、デジタル(DVI)・アナログ(VGA)ビデオの両方に対応しています。
| 機能 | CS1768 | |
|---|---|---|
| コンピューター接続数 | ダイレクト接続 | 8 |
| 最大(カスケード） | 512 | |
| コンソール接続数 | 1 | |
| コンピューター側対応インターフェース | キーボード | USB |
| マウス | ||
| コンソール側対応インターフェース | キーボード | USB |
| マウス | ||
| ポート選択方法 | OSD、ホットキー、プッシュボタン | |
| コンピューター側コネクタ | キーボード/マウス | USBタイプBメス×8 |
| モニター | DVI-Iメス×8 | |
| スピーカー | ミニオーディオジャックメス×8 | |
| マイク | ミニオーディオジャックメス×8 | |
| コンソール側コネクタ | キーボード | USBタイプAメス×1 |
| モニター | D-sub15ピンメス×1 DVI-Iメス×1 |
|
| マウス | USBタイプAメス×1 | |
| スピーカー | ミニオーディオジャックメス×2 | |
| マイク | ミニオーディオジャックメス×2 | |
| スイッチ | ポート選択 | プッシュボタン×8 |
| リセット | ピンホール型スイッチ×1 | |
| ファ－ムウェアアップグレード | スライドスイッチ×1 | |
| ファ－ムウェアアップグレードポート | RJ-11×1 | |
| USB2.0ハブポート | USBタイプAメス×2 | |
| 電源ジャック | DC電源ジャック×1 | |
| LED | USBリンク | グリーン×8 |
| オンライン/選択 | オレンジ×8 | |
| 電源 | ダークグリーン×1 | |
| キーボード・マウスエミュレーション | USB | |
| スキャンインターバル | 1～255秒 / 5秒(デフォルト) | |
| 電源仕様（アダプタ） | 型番：0AD8-0605-24EG 入力：AC100V～240V 50～60Hz 出力：DC5.3V 2.4A |
|
| 消費電力 | 3.76W | |
| 最大解像度 | 1,920×1,200 (DVIシングルリンク) 2,048×1,536 (VGA) |
|
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 2.8kg | |
| サイズ（W×D×H) | 437.2×161.1×44mm | |
| 同梱品 | 2L-7D02U(1.8m)ケーブル×2 ファームウェアアップグレードケーブル×1 電源アダプター×1 接地線×1 フットパッド(4pcs)×1 ユーザーマニュアル×1 クイックスタートガイド×1 ラックマウントキット×1 |
|
| 対応KVMケーブル | 《DVI-D KVMケーブル》 2L-7D02U(1.8m) 2L-7D03U(3m) 2L-7D05U(5m)（販売終了） 《DVI-I KVMケーブル》 2L-7D02UI(1.8m) 2L-7D03UI(3m) * DVI-Dタイプのケーブルを使用した場合は、DVIモニターにのみ出力できます。 |
|
| カスケード対応製品 | CS1768 | |
| カスケード用ケーブル | 《DVI-D KVMケーブル》 2L-7D02U(1.8m) 2L-7D03U(3m) 2L-7D05U(5m) （販売終了） 《DVI-I KVMケーブル》 2L-7D02UI(1.8m) 2L-7D03UI(3m) * 子機側でもDVI-Iを利用する場合は、カスケード接続時にDVI-Iタイプのケーブルをお使いください。 |
|

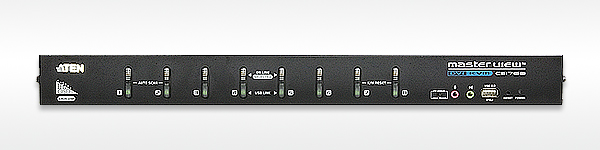

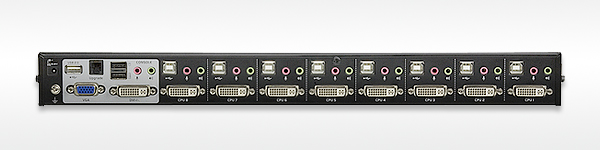

Detail

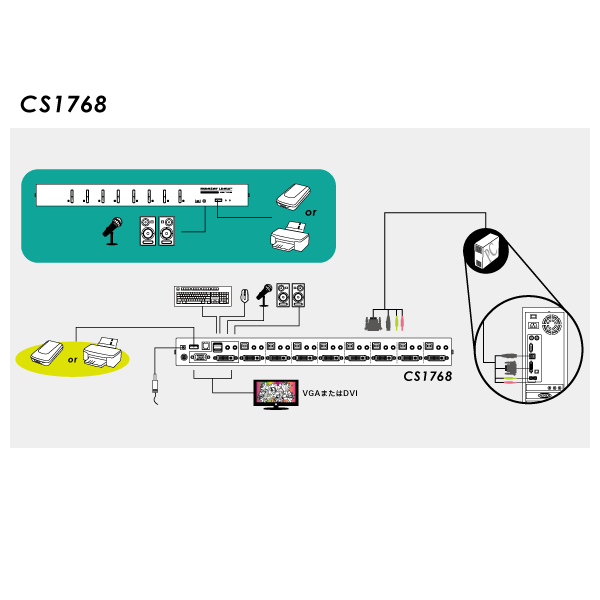

Diagram
| CS1768 | 8ポートUSB DVI KVMスイッチ |
|---|
