V2416A

この製品は販売を終了いたしました。
【後継機種】 V2406Cシリーズ

小型、ファン無し、防振対応の鉄道用組込コンピュータ

小型、ファン無し、防振対応の鉄道用組込コンピュータ

V2416Aシリーズ組込コンピュータは Intel 第3世代プロセッサをベースとしており、4つのRS-232/422/485シリアルポート、2つのLANポート、3つのUSB 2.0 ホストを装備しています。さらに、V2416A組込コンピュータは、2つのDVI-I出力を備え、動作温度範囲、入力電源電圧、サージ、ESDおよび耐振性能についてはEN 50155の仕様に部分的に準拠しています。さまざまな産業分野アプリケーションに最適なコンピュータとなっています。

CFastソケット、SATAコネクタそしてUSBソケットが、V2416Aコンピュータにデータバッファリングおよびストレージ拡張を要求する産業アプリケーションに必要な信頼性を与えます。最も重要なことは、V2416Aコンピュータにはハードディスクやソリッドステイト ドライバのようなストレージメディアの挿入用に2つのホットスワップ可能なトレイがあり、便利で早くて簡単なストレージの交換をホットスワップでサポートしていることです。各ストレージトレイにはストレージモジュールがプラグインされていることを表示するLEDがあります。 V2416Aシリーズコンピュータは、プログラマに洗練されたバグのないアプリケーションソフトを安価に開発できる慣れた環境を提供するために、Linux Debian 7 または Windows Embedded Standard 7を選択してプレインストールした形で出荷します。

ホワイトペーパー :すべてのタイプの鉄道列車に必要とするワンコンピューティングプラットフォーム技術

ダウンロード

このホワイトペーパーは、オンボード列車コンピュータに期待される有用で重要な技術と材料要件について検討します。この10年間に急速に進歩した列車オートメーションの中で先進的なオンボード鉄道システムのスペクトラムは、コンピュータの潜在的な用途を広げました。めた、鉄道事業のあらゆる側面から安全性、迅速性、信頼性を高めました。一方、設計の複雑さだけでなく、全てのオンボードシステム設計のポテンシャルを増加させました。これらの進歩を最大限に実現化するためにオンボードコンピュータは、ハードウェア要件の範囲を満たす必要があります。

ホワイトペーパー :鉄道データセキュリティ:耐久性に優れたNVRプラットフォームを構築

ダウンロード

鉄道事業は、あらゆる国で、公共輸送機関として常に極めて重要な役割を担っています。その中で日々のカスタマーサービスおよび分単位の管理、メンテナンスおよび監視における鉄道オペレーションのあらゆるレベルを補うデジタルソリューションがますます必要とされています。

ビデオ

  • 車両アプリケーション用のIntel Celeron/Core i7 高機能ネットワーク ビデオ レコーダ
  • 2.5インチ HDD/SSDストレージ拡張用に2つのホットスワップ可能なトレイ
  • 開発とストレージ容量通知を容易にするAPIライブラリ
  • 独立した2つのDVI-Iディスプレイ出力
  • M12 X-codedコネクタを用いた2ギガビット イーサネットポート
  • OSバックアップ用にCFastソケット2つを装備
  • M12 A-coded 電源コネクタ
  • EN 50121-4に準拠
  • EN 50155仕様に部分的に準拠
  • 衝撃と振動耐性のIEC 61373の認証
  • -40~70℃の幅広い動作温度範囲のモデルも供給可能
  • SNMPベースのシステム設定・制御・モニタをサポート(Windows Embedded Standard 7のみ)

ハードウェア仕様

コンピュータ
CPU
  • V2416A-C2 シリーズ: Intel Celeron 1047UE プロセッサ (2M キャッシュ, 1.40 GHz)
  • V2416A-C7 シリーズ: Intel Core i7-3517UE プロセッサ (4M キャッシュ, 1.7 GHz)
OS Windows Embedded Standard 7 または Linux Debian 7
システム チップセット Mobile Intel® HM65 Express
システム メモリ DDR3-1600 SO-DIMM SDRAM スロット×1
最大8GB, 4GB プレインストール
USB USB 2.0 ホストx3 (タイプA コネクタx2、システムブートアップサポート、M12 コネクタx1)
ストレージ
HDD/SSDサポート 2.5インチ HDD/SSDストレージ拡張用ホットスワップ可能なトレイ×2
※ストレージ ドライブは含みません。別途ご購入ください。
CFast サポート OS用スロット×1、バックアップストレージ用スロット×1
※32-bit W7Eは8 GB以上の CFastカードが必要です。 ※64-bit W7Eは16 GB以上の CFastカードが必要です。(オプション) ※Linux Debian 7は8 GB以上の CFastカードが必要です。(別途購入)
その他の周辺機器
オーディオ Line-in、Line-out インタフェース(M12 A-coded)
ディスプレイ
グラフィック コントローラ Intel® HD Graphics 4000 (組込)
コネクタ タイプ DVI-I コネクタ ×2
ディスプレイ インタフェース DVI up to 1,920x1,200 resolution @ 60 Hz
VGA up to 1,920x1,200 resolution @ 60 Hz
VGA up to 2,048x1,536 resolution @ 75 Hz
イーサネット インタフェース
LAN オートセンシング 10/100/1000 Mbps ポート (M12 X-coded) x 2
アイソレーション保護 1.5 kV
シリアル インタフェース
シリアル規格 RS-232C/422/485ポート×4、ソフトウェア セレクタブル(DB9/M)
ESD保護 4 kV(全信号)
アイソレーション保護 1.5 kV
シリアル通信パラメータ
データ ビット 5、6、7、8
ストップ ビット 1、1.5、2
パリティ なし、奇数、偶数、スペース、マーク
フロー制御 RTS/CTS, XON/XOFF、RS-485制御用ADDC® (automatic data direction control)
ボーレート 50 bps ~ 921.6 kbps(非標準ボーレートサポート)
シリアル信号
RS-232C TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND
RS-422 TxD+、TxD-、RxD+、RxD-、GND
RS-485-4線式 TxD+、TxD-、RxD+、RxD-、GND
RS-485-2線式 Data+、Data-、GND
デジタル入力
入力 チャネル 6
入力電圧 25 Hz にて0~30 VDC
ドライコンタクトのデジタル入力レベル
  • ロジックレベル0 : ほぼGND
  • ロジックレベル1 : オープン
ウェットコンタクトのデジタル入力レベル
  • ロジックレベル0 : 最大+3 V
  • ロジックレベル1 : +10~+30 V(source から DI)
アイソレーション 3 kVオプティカル アイソレーション
デジタル出力
出力 チャネル 2、sinkタイプ
出力電流 最大 200 mA/チャネル
出力電圧 標準 24 VDC、オープンコレクタ電圧は最大 30 VDC
コネクタ タイプ 10ピン スクリュータイプ ユーロブロック ターミナル(6 入力、2 出力、DI source、GND)
アイソレーション 3 kV オプティカル アイソレーション
LED
システム 電源×1、ストレージ×1、ホットスワップトレイ ×2
LAN 2/ポート (10/100/1000 Mbps)
シリアル 2/ポート (TxおよびRx)
スイッチとボタン
電源スイッチ on/off(フロントパネル)
リセットボタン ウォームリブート用(フロントパネル)
メカニカル
ハウジング アルミニウム
重さ 4 kg
サイズ 耳なし : 250×86×154 mm
耳付 : 275×92×154 mm
取付方法 ウォール、DINレール(オプション)、VESA(オプション)
環境条件
動作温度 標準モデル : -25~55 ℃
ワイドモデル : -40~70 ℃
保管温度 -40~85 ℃ ただし、HDD未実装
相対湿度 5~95 % (結露なきこと)
耐振動 EN 50155規格
耐衝撃 EN 50155規格
コンフォーマル コーティング ご要望により対応可能
電源
入力電圧 12~48 VDC(M12 A-codedコネクタ)
注記:24 VDCにおいて EN 50155に準拠
入力電流
  • 3.3 A 12 VDC時
  • 0.82 A 48 VDC時
消費電力 40 W
規格と認証
安全性 UL 60950-1、EN 60950-1
EMC EN 55022/24
EMI CISPR 22、FCC Part 15B Class A
EMS IEC 61000-4-2 静電気放電 : 接触: 6 kV; 気中: 8 kV
IEC 61000-4-3 放射電磁界 : 80 MHz ~ 1 GHz: 20 V/m
IEC 61000-4-4 ファスト トランジェント・バースト : 電源: 2 kV; 信号: 2 kV
IEC 61000-4-5 サージ : 電源: 2 kV; 信号: 2 kV
IEC 61000-4-6 伝導RF : 10 V
IEC 61000-4-8 電源周波数磁界
グリーン製品 RoHS、CRoHS、WEEE
鉄道交通 EN 50155、EN 50121-3-2、EN 50121-4、IEC 60571
※EN 50155仕様の一部に準拠、詳細はMoxaまたは取扱店にお問い合わせください。
信頼性
自動リブートトリガ ソフトウェア設定可能なウォッチドッグタイマ 1~255秒で設定可能
平均故障間隔(MTBF)
時間 332,173 時間
規格 Telcordia (Bellcore) Standard TR/SR
保証
保証期間 3年
詳細 MOXA社 製品保証方針
これらのハードウェア仕様は組込コンピュータ本体に関するものであり、アクセサリーに関するものではありません。特に広温度仕様は電源アダプタやケーブルについては適用しません。

ソフトウェア仕様

Linux
OS Linux Debian 7
ウェブ サーバー(Apache) PHPとXMLをサポート、ウェブサイトの作成と管理が可能
ターミナル サーバー(SSH) 安全でないネットワーク上で、信頼できない2つのホスト間のセキュアな暗号化通信を提供
ファイル システム EXT 4
インターネット プロトコル TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、SSH 1.0/2.0、SSL、DHCP、NTP、NFS、Telnet、FTP、TFTP、PPP、PPPoE
インターネット セキュリティ オープン VPN、Netfilter/iptables
リモートアクセスのセキュア シェル SSHが、接続されているネットワークから安全で暗号化されたコンソールへのリモートログインを許可する
ダイアルアップ ネットワーキング Linux用PPPデーモンがポイントツーポイントプロトコル(PPP)を使い、Unixマシンがダイアルアップ回線を使ってインターネットに接続可能とする‘chat’、‘dip’、‘dialu dip’、‘diald’、等で動作IP、TCP、UDP、Linux用IPX (Novell)をサポート
ファイル サーバー リモートクライアントがネットワーク上のファイルやその他のリソースにアクセスすることを可能とする
ウォッチドッグ 特定のアプリケーションおよびシステム障害によるソフトウェアのフリーズ時にシステムリセットを開始するウォッチドッグタイマ
アプリケーション開発用ソフトウェア
  • Moxa API ライブラリ
  • GNU C ライブラリ
  • Perl
Windows Embedded Standard 7
コア OS
  • 32/64-bit サポート
  • リモートクライアント
  • リモート呼び出し手順
アプリケーションおよびサービス 開発
  • .Net Framework 4.5
  • リモートデスクトッププロトコル 7.1
  • COM OLE アプリケーションサポート
  • COM+ アプリケーションサポート
  • MSMQ
インターネット サービス
  • Internet Explorer 11
  • IIS 7.0
ファイルシステムとデータ保存
  • Windows データアクセスコンポーネント
  • Windows バックアップと復元
診断
  • 一般的な診断ツール
  • 問題に関するレポートと解決策
フォント Chinese (Trad. and Simp.)、Japanese、Korean、Western、Middle Eastern、South East Asian、and South Asian Fonts
グラフィクスとマルチメディア
  • MPEG DTV-DVD オーディオデコーダ(MPEG-2, AAC)
  • MPEG レイヤ3 オーディオコーデック (MP3)
  • MPEG4 デコーダ
  • Windows メディアビデオ VC-1 (WMV) コーデック
  • DirectX and Windows Device Experience
  • Windows メディアプレーヤー 12
マネジメント
  • グループポリシー管理
  • Windows 管理機器 (WMI)
  • Windows アップデート
ネットワーキング
  • 拡張認証プロトコル (EAP)
  • インターネット認証サービス
  • Telnet サーバ
  • Bluetooth
  • ドメインサービス
  • ネットワークアクセス保護
  • ネットワーク&共有センター
  • サービス品質
  • リモートアクセスサービス (RAS)
  • テレフォニーAPIク ライアント
  • Windows ファイアウォール
  • ワイヤレスネットワーキング
セキュリティ
  • 資格情報のローミングサービス
  • 資格情報と証明書の管理
  • Windows 承認マネージャー (AZMAN)
  • Windows セキュリティセンター
  • Active Directory 権限管理
  • 基本的なセキュリティ
  • Encrypted File System (EFS)
組込機能
  • Enhanced Write Filter (EWF)
  • File-Based Write Filter (FBWF)
  • メッセージBoxの既定返信
  • レジストリフィルター
  • WSDAPI for .NET
自己診断組込ソフトウェア モニタ、報告、制御用のSNMPベースのリモート スクレプティング レイヤ
スマートリカバリ BIOS レベルのシステム リカバリ ツール

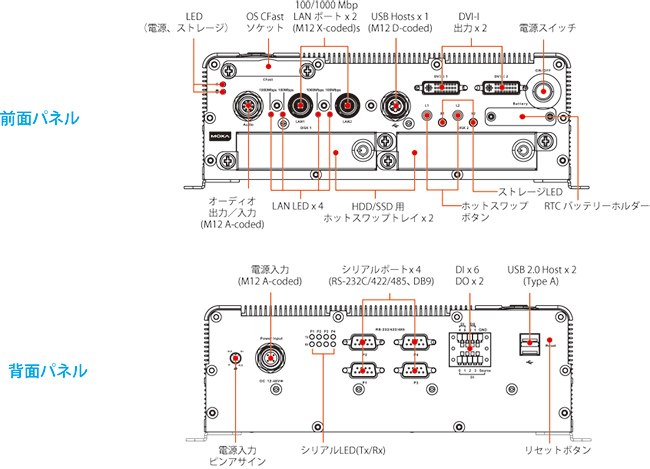

外観

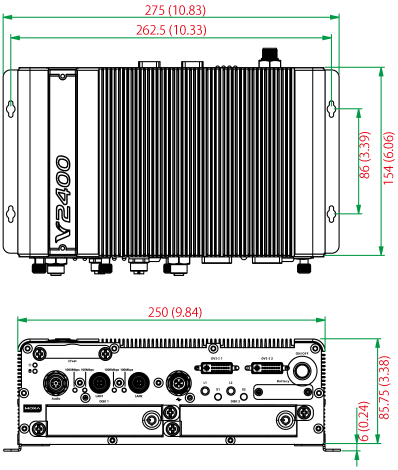

サイズ (単位=mm(inch))

オーダー方法

お見積り依頼やご不明な点は、問い合わせフォームよりお問合せください。


V2416A-C2 (CTOモデル) x86組込コンピュータ、 Intel Celeron 1047UE、 2つのDVI, 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、 1つのOS CFast ソケット、 1つの バックアップ CFast ソケット、4 GBのDDR3 RAM 実装、 2つのEN 50155 耐振性ホットスワップストレージトレイ、 12~48 VDC 電源、 動作温度範囲は-25~55°C (EN 50155 Class T1) こちらよりお問い合わせください
V2416A-C2-T (CTOモデル) x86組込コンピュータ、 Intel Celeron 1047UE、 2つのDVI, 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、 1つのOS CFast ソケット、 1つの バックアップ CFast ソケット、4 GBのDDR3 RAM 実装、 2つのEN 50155 耐振性ホットスワップストレージトレイ、 12~48 VDC 電源、 動作温度範囲は-40~70°C (EN 50155 Class TX)
V2416A-C2-CT-T (CTOモデル) x86組込コンピュータ、 Intel Celeron 1047UE、 2つのDVI, 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、 1つのOS CFast ソケット、 1つの バックアップ CFast ソケット、4 GBのDDR3 RAM 実装、 2つのEN 50155 耐振性ホットスワップストレージトレイ、 12~48 VDC 電源、 コンフォーマル コーティング、 動作温度範囲は-40~70°C (EN 50155 Class TX)
V2416A-C7 (CTOモデル) x86組込コンピュータ、 Intel Core i7-3517UE、2つのDVI、 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、1つの OS CFast ソケット、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 2つのEN 50155 耐振性ホットスワップストレージトレイ、 12~48 VDC 電源、 動作温度範囲は-25~55°C (EN 50155 Class T1)
V2416A-C7-T (CTOモデル) x86組込コンピュータ、 Intel Core i7-3517UE、2つのDVI、 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、1つの OS CFast ソケット、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 2つのEN 50155 耐振性ホットスワップストレージトレイ、 12~48 VDC 電源、 動作温度範囲は-40~70°C (EN 50155 Class TX)
V2416A-C7-CT-T (CTOモデル) x86組込コンピュータ、 Intel Core i7-3517UE、2つのDVI、 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、1つの OS CFast ソケット、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 2つのEN 50155 耐振性ホットスワップストレージトレイ、 12~48 VDC 電源、 コンフォーマル コーティング、 動作温度範囲は-40~70°C (EN 50155 Class TX)
V2416A-C2-W7E x86組込コンピュータ、 Intel Celeron 1047UE、2つのDVI, 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、 Windows Embedded Standard 7をプレインストールした8 GBのOS CFastカード、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 2つのEN 50155 耐振性ホットスワップストレージトレイ、 12~48 VDC 電源、 Windows Embedded Standard 7、 動作温度範囲は-25~55°C (EN 50155 Class T1)
V2416A-C2-T-W7E x86組込コンピュータ、 Intel Celeron 1047UE、2つのDVI, 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、 Windows Embedded Standard 7をプレインストールした8 GBのOS CFastカード、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 2つのEN 50155 耐振性ホットスワップストレージトレイ、 12~48 VDC 電源、 Windows Embedded Standard 7、 動作温度範囲は-40~70°C (EN 50155 Class TX)
V2416A-C7-T-W7E x86組込コンピュータ、 Intel Core i7-3517UE、2つのDVI, 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、 Windows Embedded Standard 7をプレインストールした8 GBのOS CFastカード、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 2つのEN 50155 耐振性ホットスワップストレージトレイ、 12~48 VDC 電源、 Windows Embedded Standard 7、 動作温度範囲は-40~70°C (EN 50155 Class TX)

アクセサリー (オプション)

■コネクタ

M12A-5PMM-IP68 D-coded ネジ止めUSBコネクタ、5ピンM12、IP68定格 こちらよりお問い合わせください
CBL-M12XMM8PRJ45-BK-100-IP67 X-coded M12とRJ45 Cat.5E UTPギガビットイーサネットケーブル 1メートル、8ピン オス M12コネクタ、IP67定格
M12X-8PMM-IP67 現場実装用 X-coded ネジ止め ギガビット イーサネット コネクタ、8ピン male M12コネクタ、IP67定格
M12A-8PMM-IP67 現場実装用 A-coded ネジ止め 8ピン male M12コネクタ、IP67定格
M12A-5P-IP68 現場実装可能なA-coded ネジ止め センサーコネクタ、(female)

■電源コード

CBL-M12(FF5P)/Open-100 IP67 A-coded M12 5ピン(female)コネクタ付き電源ケーブル、長さ 1メートル、IP67定格 こちらよりお問い合わせください

■マウント/ブラケット/ドライブ キット

V2400 Isolated Wall Mounting Kit 絶縁保護付きのウォールマウント キット、ブラケット×2、ネジ×4 こちらよりお問い合わせください
RTC Battery Kit リチウムバッテリー、接続コネクタ付きで交換が容易
FK-75125-02 ハードディスク 実装パッケージ (HDD/SD/EN 50155 用)
DK-DC50131-01 DINレール マウント キット

■電源アダプタ/電源コード

PWR-24250-DT-S1 電源アダプタ こちらよりお問い合わせください
PWC-C7CN-2B-183 2.5A/250V 中国(CN) 電源コード、長さ 183 cm
PWC-C7US-2B-183 10A/125V 米国(US) 電源コード、長さ 183 cm
PWC-C7EU-2B-183 2.5A/250V 欧州(EU) 電源コード、長さ 183 cm
PWC-C7UK-2B-183 2.5A/250V 英国(UK) 電源コード、長さ 183 cm
PWC-C7AU-2B-183 2.5A/250V オーストラリア(AU) 電源コード、長さ 183 cm
