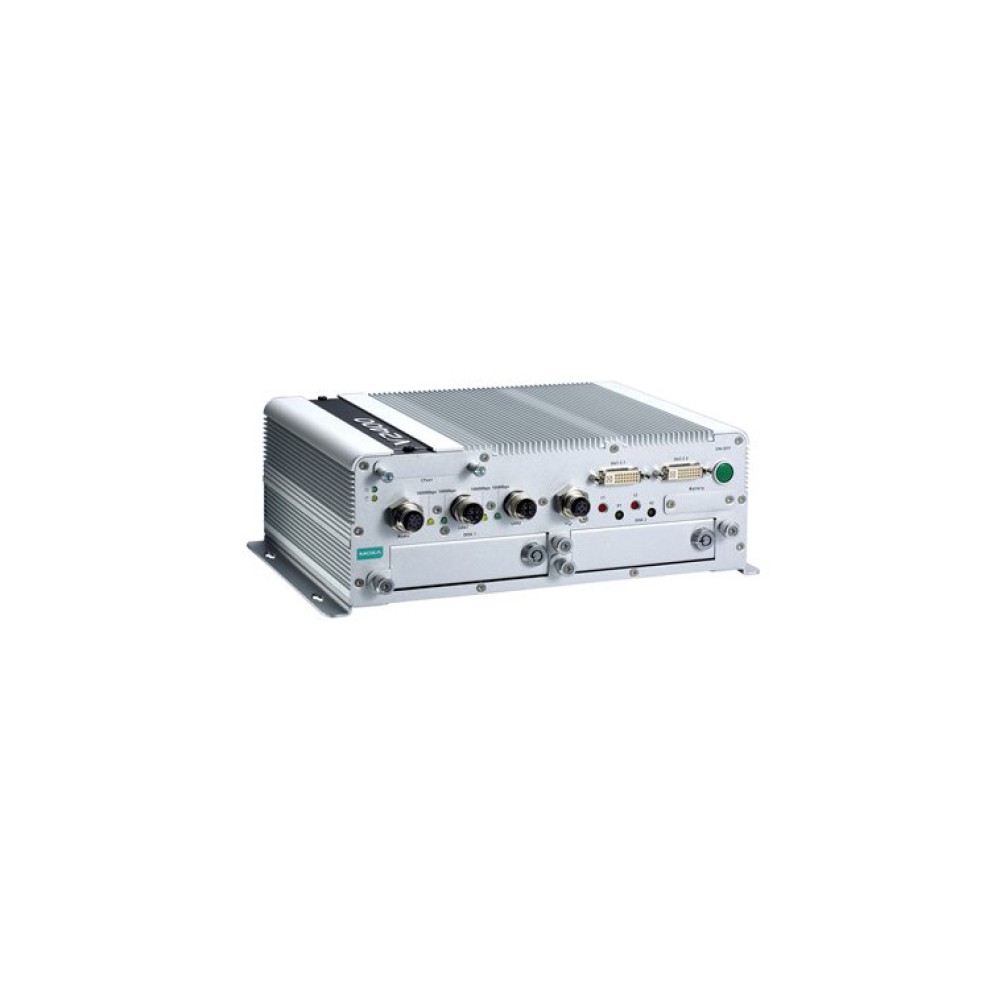

V2416A-C7-T
小型,ファン無し,防振対応の鉄道用組込コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 車両アプリケーション用のIntel Celeron/Core i7 高機能ネットワーク ビデオ レコーダ
- 2.5インチ HDD/SSDストレージ拡張用に２つのホットスワップ可能なトレイ
- 開発とストレージ容量通知を容易にするAPIライブラリ
- 独立した2つのDVI-Iディスプレイ出力
- M12 X-codedコネクタを用いた2ギガビット イーサネットポート
- OSバックアップ用にCFastソケット2つを装備
- M12 A-coded 電源コネクタ
- EN 50121-4に準拠
- EN 50155仕様に部分的に準拠
- 衝撃と振動耐性のIEC 61373の認証
- -40～70℃の幅広い動作温度範囲のモデルも供給可能
- SNMPベースのシステム設定・制御・モニタをサポート（Windows Embedded Standard 7のみ）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
V2416Aシリーズ組込コンピュータは Intel 第3世代プロセッサをベースとしており、4つのRS-232/422/485シリアルポート、２つのLANポート、3つのUSB 2.0 ホストを装備しています。さらに、V2416A組込コンピュータは、２つのDVI-I出力を備え、動作温度範囲、入力電源電圧、サージ、ESDおよび耐振性能についてはEN 50155の仕様に部分的に準拠しています。さまざまな産業分野アプリケーションに最適なコンピュータとなっています。
CFastソケット、SATAコネクタそしてUSBソケットが、V2416Aコンピュータにデータバッファリングおよびストレージ拡張を要求する産業アプリケーションに必要な信頼性を与えます。最も重要なことは、V2416Aコンピュータにはハードディスクやソリッドステイト ドライバのようなストレージメディアの挿入用に２つのホットスワップ可能なトレイがあり、便利で早くて簡単なストレージの交換をホットスワップでサポートしていることです。各ストレージトレイにはストレージモジュールがプラグインされていることを表示するLEDがあります。 V2416Aシリーズコンピュータは、プログラマに洗練されたバグのないアプリケーションソフトを安価に開発できる慣れた環境を提供するために、Linux Debian 7 または Windows Embedded Standard 7を選択してプレインストールした形で出荷します。
ビデオ
ハードウェア仕様
| コンピュータ | |
| CPU |
|
|---|---|
| OS | Windows Embedded Standard 7 または Linux Debian 7 |
| システム チップセット | Mobile Intel® HM65 Express |
| システム メモリ | DDR3-1600 SO-DIMM SDRAM スロット×1 最大8GB, 4GB プレインストール |
| USB | USB 2.0 ホストx3 (タイプA コネクタx2、システムブートアップサポート、M12 コネクタx1) |
| ストレージ | |
| HDD/SSDサポート | 2.5インチ HDD/SSDストレージ拡張用ホットスワップ可能なトレイ※×2 ※ストレージ ドライブは含みません。別途ご購入ください。 |
| CFast サポート | OS※用スロット×1、バックアップストレージ用スロット×1 ※32-bit W7Eは8 GB以上の CFastカードが必要です。 ※64-bit W7Eは16 GB以上の CFastカードが必要です。（オプション） ※Linux Debian 7は8 GB以上の CFastカードが必要です。（別途購入） |
| その他の周辺機器 | |
| オーディオ | Line-in、Line-out インタフェース（M12 A-coded） |
| ディスプレイ | |
| グラフィック コントローラ | Intel® HD Graphics 4000 (組込) |
| コネクタ タイプ | DVI-I コネクタ ×2 |
| ディスプレイ インタフェース | DVI up to 1,920x1,200 resolution @ 60 Hz VGA up to 1,920x1,200 resolution @ 60 Hz VGA up to 2,048x1,536 resolution @ 75 Hz |
| イーサネット インタフェース | |
| LAN | オートセンシング 10/100/1000 Mbps ポート (M12 X-coded) x 2 |
| アイソレーション保護 | 1.5 kV |
| シリアル インタフェース | |
| シリアル規格 | RS-232C/422/485ポート×4、ソフトウェア セレクタブル(DB9/M) |
| ESD保護 | 4 kV(全信号) |
| アイソレーション保護 | 1.5 kV |
| シリアル通信パラメータ | |
| データ ビット | 5、6、7、8 |
| ストップ ビット | 1、1.5、2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS, XON/XOFF、RS-485制御用ADDC® (automatic data direction control) |
| ボーレート | 50 bps ～ 921.6 kbps(非標準ボーレートサポート) |
| シリアル信号 | |
| RS-232C | TxD、RxD、DTR、DSR、RTS、CTS、DCD、GND |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線式 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線式 | Data+、Data-、GND |
| デジタル入力 | |
| 入力 チャネル | 6 |
| 入力電圧 | 25 Hz にて0～30 VDC |
| ドライコンタクトのデジタル入力レベル |
|
| ウェットコンタクトのデジタル入力レベル |
|
| アイソレーション | 3 kVオプティカル アイソレーション |
| デジタル出力 | |
| 出力 チャネル | 2、sinkタイプ |
| 出力電流 | 最大 200 mA/チャネル |
| 出力電圧 | 標準 24 VDC、オープンコレクタ電圧は最大 30 VDC |
| コネクタ タイプ | 10ピン スクリュータイプ ユーロブロック ターミナル(6 入力、2 出力、DI source、GND) |
| アイソレーション | 3 kV オプティカル アイソレーション |
| LED | |
| システム | 電源×1、ストレージ×1、ホットスワップトレイ ×2 |
| LAN | 2/ポート （10/100/1000 Mbps） |
| シリアル | 2/ポート （TxおよびRx） |
| スイッチとボタン | |
| 電源スイッチ | on/off（フロントパネル） |
| リセットボタン | ウォームリブート用（フロントパネル） |
| メカニカル | |
| ハウジング | アルミニウム |
| 重さ | 4 kg |
| サイズ | 耳なし : 250×86×154 mm 耳付 : 275×92×154 mm |
| 取付方法 | ウォール、DINレール（オプション）、VESA（オプション） |
| 環境条件 | |
| 動作温度※ | 標準モデル : -25～55 ℃ ワイドモデル : -40～70 ℃ |
| 保管温度※ | -40～85 ℃ ※ただし、HDD未実装 |
| 相対湿度 | 5～95 % （結露なきこと） |
| 耐振動 | EN 50155規格 |
| 耐衝撃 | EN 50155規格 |
| コンフォーマル コーティング | ご要望により対応可能 |
| 電源 | |
| 入力電圧 | 12～48 VDC(M12 A-codedコネクタ) 注記：24 VDCにおいて EN 50155に準拠 |
| 入力電流 |
|
| 消費電力 | 40 W |
| 規格と認証 | |
| 安全性 | UL 60950-1、EN 60950-1 |
| EMC | EN 55022/24 |
| EMI | CISPR 22、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 静電気放電 : 接触: 6 kV; 気中: 8 kV IEC 61000-4-3 放射電磁界 : 80 MHz ～ 1 GHz: 20 V/m IEC 61000-4-4 ファスト トランジェント・バースト : 電源: 2 kV; 信号: 2 kV IEC 61000-4-5 サージ : 電源: 2 kV; 信号: 2 kV IEC 61000-4-6 伝導RF : 10 V IEC 61000-4-8 電源周波数磁界 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 鉄道交通 | EN 50155※、EN 50121-3-2、EN 50121-4、IEC 60571 ※EN 50155仕様の一部に準拠、詳細はMoxaまたは取扱店にお問い合わせください。 |
| 信頼性 | |
| 自動リブートトリガ | ソフトウェア設定可能なウォッチドッグタイマ 1～255秒で設定可能 |
| 平均故障間隔（MTBF） | |
| 時間 | 332,173 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 これらのハードウェア仕様は組込コンピュータ本体に関するものであり、アクセサリーに関するものではありません。特に広温度仕様は電源アダプタやケーブルについては適用しません。 |
ソフトウェア仕様
| Linux | |
| OS | Linux Debian 7 |
|---|---|
| ウェブ サーバー（Apache） | PHPとXMLをサポート、ウェブサイトの作成と管理が可能 |
| ターミナル サーバー（SSH） | 安全でないネットワーク上で、信頼できない２つのホスト間のセキュアな暗号化通信を提供 |
| ファイル システム | EXT 4 |
| インターネット プロトコル | TCP、UDP、IPv4、SNMPv1/v2c/v3、ICMP、ARP、HTTP、SSH 1.0/2.0、SSL、DHCP、NTP、NFS、Telnet、FTP、TFTP、PPP、PPPoE |
| インターネット セキュリティ | オープン VPN、Netfilter/iptables |
| リモートアクセスのセキュア シェル | SSHが、接続されているネットワークから安全で暗号化されたコンソールへのリモートログインを許可する |
| ダイアルアップ ネットワーキング | Linux用PPPデーモンがポイントツーポイントプロトコル（PPP）を使い、Unixマシンがダイアルアップ回線を使ってインターネットに接続可能とする‘chat’、‘dip’、‘dialu dip’、‘diald’、等で動作IP、TCP、UDP、Linux用IPX (Novell)をサポート |
| ファイル サーバー | リモートクライアントがネットワーク上のファイルやその他のリソースにアクセスすることを可能とする |
| ウォッチドッグ | 特定のアプリケーションおよびシステム障害によるソフトウェアのフリーズ時にシステムリセットを開始するウォッチドッグタイマ |
| アプリケーション開発用ソフトウェア |
|
| Windows Embedded Standard 7 | |
| コア OS |
|
| アプリケーションおよびサービス 開発 |
|
| インターネット サービス |
|
| ファイルシステムとデータ保存 |
|
| 診断 |
|
| フォント | Chinese (Trad. and Simp.)、Japanese、Korean、Western、Middle Eastern、South East Asian、and South Asian Fonts |
| グラフィクスとマルチメディア |
|
| マネジメント |
|
| ネットワーキング |
|
| セキュリティ |
|
| 組込機能 |
|
| 自己診断組込ソフトウェア | モニタ、報告、制御用のSNMPベースのリモート スクレプティング レイヤ |
| スマートリカバリ | BIOS レベルのシステム リカバリ ツール |
外観
サイズ (単位=mm（inch）)
| V2416A-C7-T | (CTOモデル) x86組込コンピュータ、 Intel Core i7-3517UE、2つのDVI、 2つのLAN、 4つのシリアル ポート、 6つのDI、 2つのDO、 3つのUSB 2.0 ポート、1つの OS CFast ソケット、 1つのバックアップCFast ソケット、4 GBのDDR3 RAM 実装、 ２つのEN 50155 耐振性ホットスワップストレージトレイ、 12～48 VDC 電源、 動作温度範囲は-40～70°C (EN 50155 Class TX) |
|---|
アクセサリー (オプション)
| コネクタ | |
| M12A-5PMM-IP68 | D-coded ネジ止めUSBコネクタ、5ピンM12、IP68定格 |
|---|---|
| CBL-M12XMM8PRJ45-BK-100-IP67 | X-coded M12とRJ45 Cat.5E UTPギガビットイーサネットケーブル 1メートル、8ピン オス M12コネクタ、IP67定格 |
| M12X-8PMM-IP67 | 現場実装用 X-coded ネジ止め ギガビット イーサネット コネクタ、8ピン male M12コネクタ、IP67定格 |
| M12A-8PMM-IP67 | 現場実装用 A-coded ネジ止め 8ピン male M12コネクタ、IP67定格 |
| M12A-5P-IP68 | 現場実装可能なA-coded ネジ止め センサーコネクタ、（female） |
| 電源コード | |
| CBL-M12(FF5P)/Open-100 IP67 | A-coded M12 5ピン（female）コネクタ付き電源ケーブル、長さ 1メートル、IP67定格 |
| マウント／ブラケット／ドライブ キット | |
| V2400 Isolated Wall Mounting Kit | 絶縁保護付きのウォールマウント キット、ブラケット×2、ネジ×4 |
| RTC Battery Kit | リチウムバッテリー、接続コネクタ付きで交換が容易 |
| FK-75125-02 | ハードディスク 実装パッケージ （HDD/SD/EN 50155 用） |
| DK-DC50131-01 | DINレール マウント キット |
| 電源アダプタ／電源コード | |
| PWR-24250-DT-S1 | 電源アダプタ |
| PWC-C7CN-2B-183 | 2.5A/250V 中国(CN) 電源コード、長さ 183 cm |
| PWC-C7US-2B-183 | 10A/125V 米国(US) 電源コード、長さ 183 cm |
| PWC-C7EU-2B-183 | 2.5A/250V 欧州(EU) 電源コード、長さ 183 cm |
| PWC-C7UK-2B-183 | 2.5A/250V 英国(UK) 電源コード、長さ 183 cm |
| PWC-C7AU-2B-183 | 2.5A/250V オーストラリア(AU) 電源コード、長さ 183 cm |
V2416Aシリーズ 製品一覧
| V2416A-C2 | Intel® 7th Gen Core™ CPU 鉄道用コンピューター,電源アイソレーション,ワイヤレス用 2 mini-PCIe拡張スロット,2ホットスワッパブルHDD/SDDスロット |
| V2416A-C2-CT-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C2-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C2-T-W7E | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C2-W7E | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C7 | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C7-CT-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C7-T | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
| V2416A-C7-T-W7E | 小型,ファン無し,防振対応の鉄道用組込コンピューター |
