ATEN

VM8514

4ポートDisplayPort入力ボード(4K対応)

主な製品特長

VM1600モジュール式マトリックススイッチャーに対応。VM1600対応入出力ボードとの組み合わせにも対応し、フレキシブルなビデオ環境構築が可能
解像度 - 最大4K※1 、VE805Rと併用時は最大1080p
双方向性RS-232チャンネル - シリアルターミナルやタッチパネルおよびバーコードスキャナー等のシリアルデバイスとの接続が可能
HDBaseTコネクティビティ - カテゴリ6a/7ケーブル1本でHDBaseT対応製品を最長100mの延長設置に対応
HDBaseTアンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
シームレス切替※2 - フレームバッファーによる継続的なビデオストリーム、リアルタイムな切替、安定した信号送信が可能
ビデオウォール機能※2 - わかりやすいGUIを使用して、ビデオ表示レイアウトを簡単に設定・保存が可能
双方向性IRチャンネル対応(但し、IR通信は一度に付き1方向のみ対応)
ホットプラグ対応 - ボードの入れ替えが容易に
HDBaseT、HDCP1.4、CEC準拠

1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
2 VE805Rと併用した場合のみ

本製品は、STPケーブルのご使用を推奨します。

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

VM8514は、VM1600モジュール式マトリックススイッチャー用の4ポートHDBaseT対応出力ボードです。本製品にHDBaseT対応レシーバー※を接続することで、HDMI対応ディスプレイをカテゴリ6a/7ケーブル1本で最長100m延長設置することができます。

本製品にHDBaseT対応レシーバーVE805Rを接続すれば、わかりやすいWeb GUIを使用してビデオウォールを始めとする最大32通りのビデオ表示レイアウトを簡単に設定できるビデオウォール機能をご利用いただけます。さらに、スケーラーの搭載により接続ディスプレイの解像度が異なっていてもほぼ0秒に近いスピードでのビデオ切替を実現するシームレス切替機能もご利用いただけます。

※対応HDBaseTレシーバー：VE801、VE802R、VE805R、VE812R

機能			VM8514
HDBaseT対応レシーバー接続数	最大		4
ビデオ出力	インターフェース		RJ-45メス×4
	インピーダンス		100Ω
	レシーバーとの最大距離		100ｍ
制御	RS-232C	コネクタ	3極着脱式ターミナルブロック×4
	RS-232C	ボーレート/プロトコル	ボーレート:19200、データビット:8、ストップビット:1、パリティ:無、フローコントロール:無
	IR※1		ミニジャック×4
消費電力			12.2W
最大解像度（延長距離）※2	HDBaseT Class A製品との併用時		カテゴリ6a/7ケーブル使用時：4K※3(100m) カテゴリ5e/6ケーブル使用時：4K※3(70m)
最大解像度（延長距離）※2	HDBaseT Class B製品との併用時		カテゴリ6a/7ケーブル使用時：4K※3(40m) カテゴリ5e/6ケーブル使用時：4K※3(35m)
最大延長距離（解像度）※2	HDBaseT Class A製品との併用時		カテゴリ6a/7ケーブル使用時：100m(4K※3) カテゴリ5e/6ケーブル使用時：100m(1080p)
最大延長距離（解像度）※2	HDBaseT Class B製品との併用時		カテゴリ6a/7ケーブル使用時：70m（1080p) カテゴリ5e/6ケーブル使用時：60m(1080p)
最大データ転送速度			10.2Gbps
最大ピクセルクロック			340MHz
規格準拠			HDCP1.4、CEC、HDBaseT(Class A)
動作環境	動作温度		0～40℃
	保管温度		-20～60℃
	湿度		0～80%RH、結露なきこと
ケース			メタル
重量			620g
サイズ(W×D×H)			352×237×23mm
同梱品			3極着脱式ターミナルブロック×4 IRトランスミッター×1 IRレシーバー×1 クイックスタートガイド×1
対応製品			VM1600
対応トランスミッタ			VE801R、VE802R、VE805R※4、VE812R

対応トランスミッタ一覧表

入出力ボード型番	トランスミッタ型番	HDBaseT認証クラス	延長距離		RS-232C	IR※1	ビデオウォール	4K解像度※3
入出力ボード型番	トランスミッタ型番	HDBaseT認証クラス	カテゴリ5e/6	カテゴリ6a/7	RS-232C	IR※1	ビデオウォール	4K解像度※3
VM8514	VE801R	Class B	60m	70m	－	－	－	Ο
	VE802R	Class B	60m	70m	Ο	Ο	－	Ο
	VE805R	Class B	60m	70m	Ο	Ο	Ο※2	－
	VE812R	Class A	100m	100m	－	－	－	Ο

1 IR信号の全周波数は30kHzから60kHzまで対応しています。但し、本製品に同梱のIRレシーバーケーブルは、30kHzから56kHzまで対応しています。
2 最大解像度1080p、シームレス切替およびスケーラー機能対応。
2 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

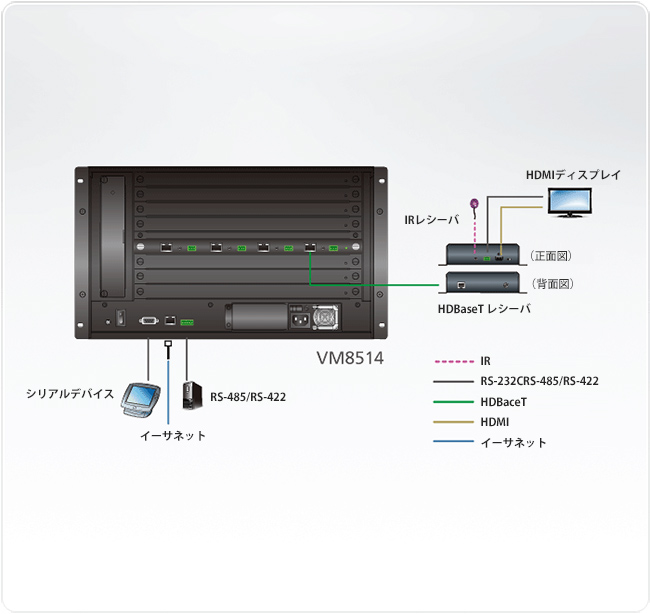

構成図

VM8514	VM1600用4ポートHDBaseT対応出力ボード
