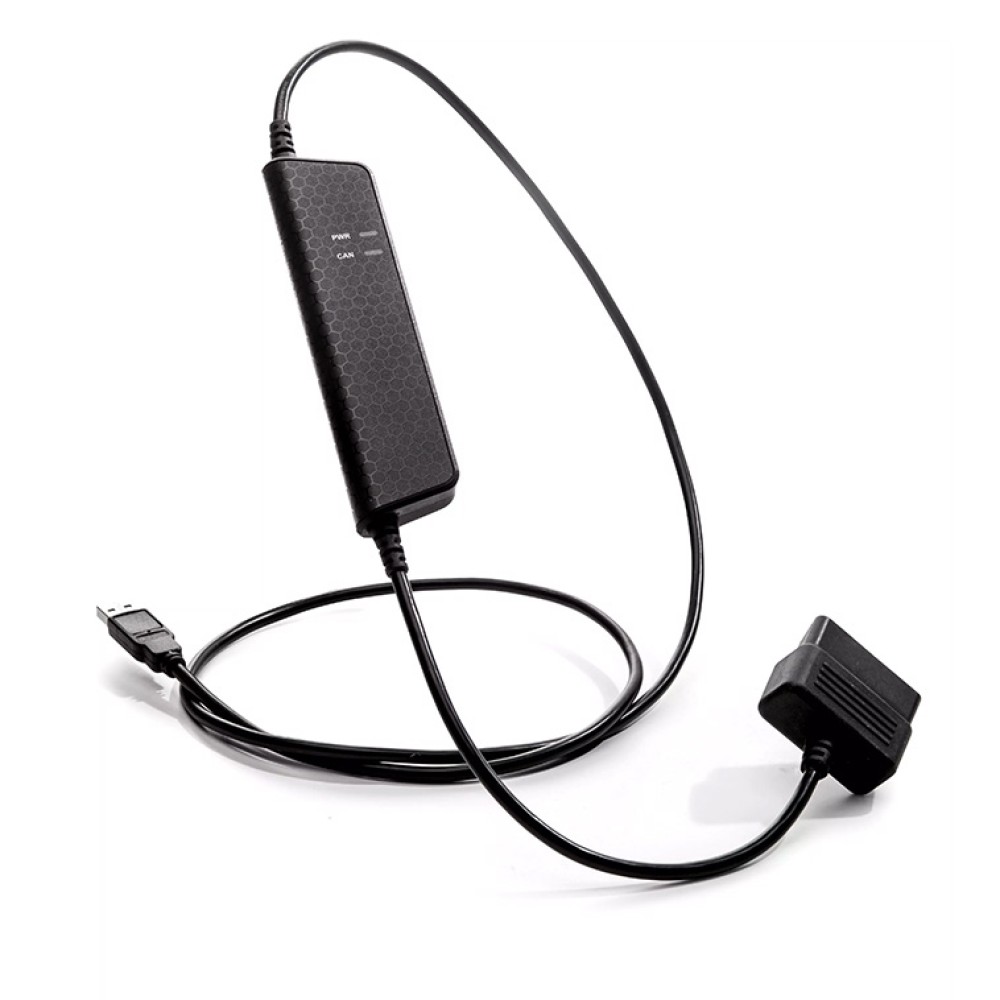

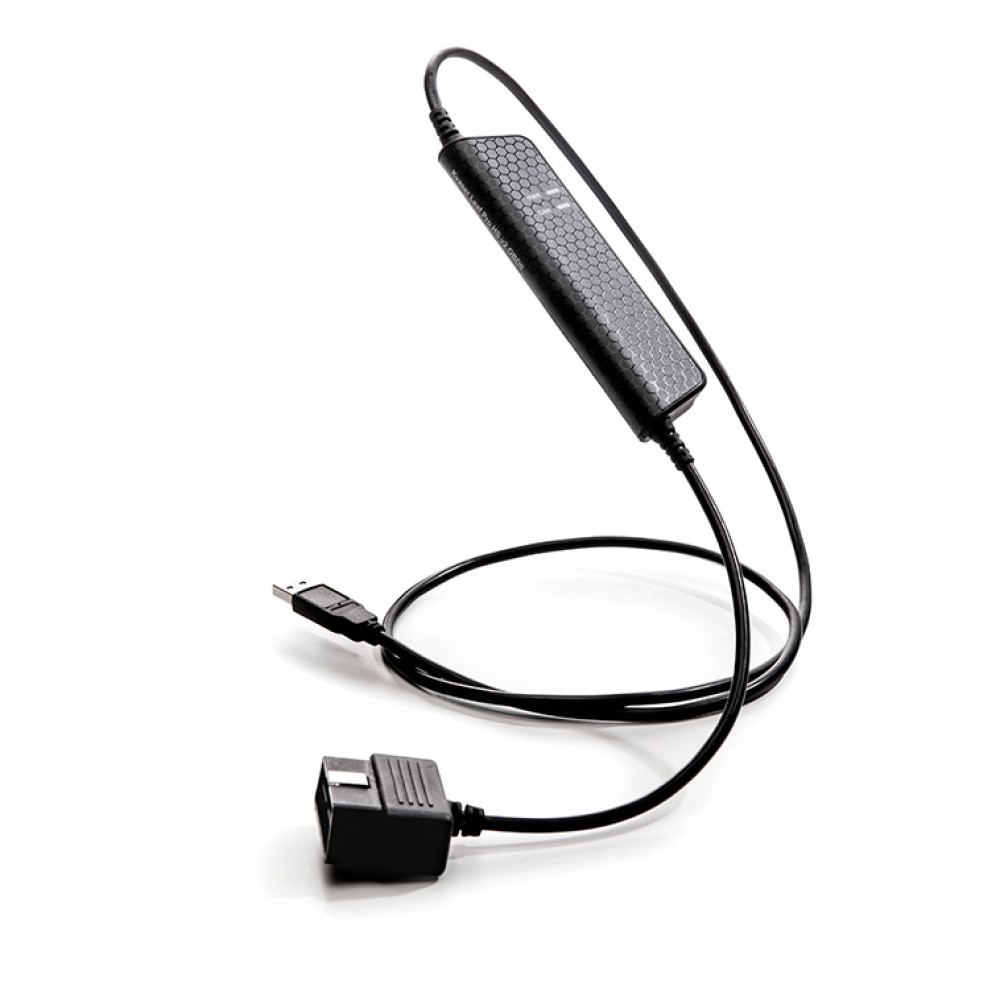

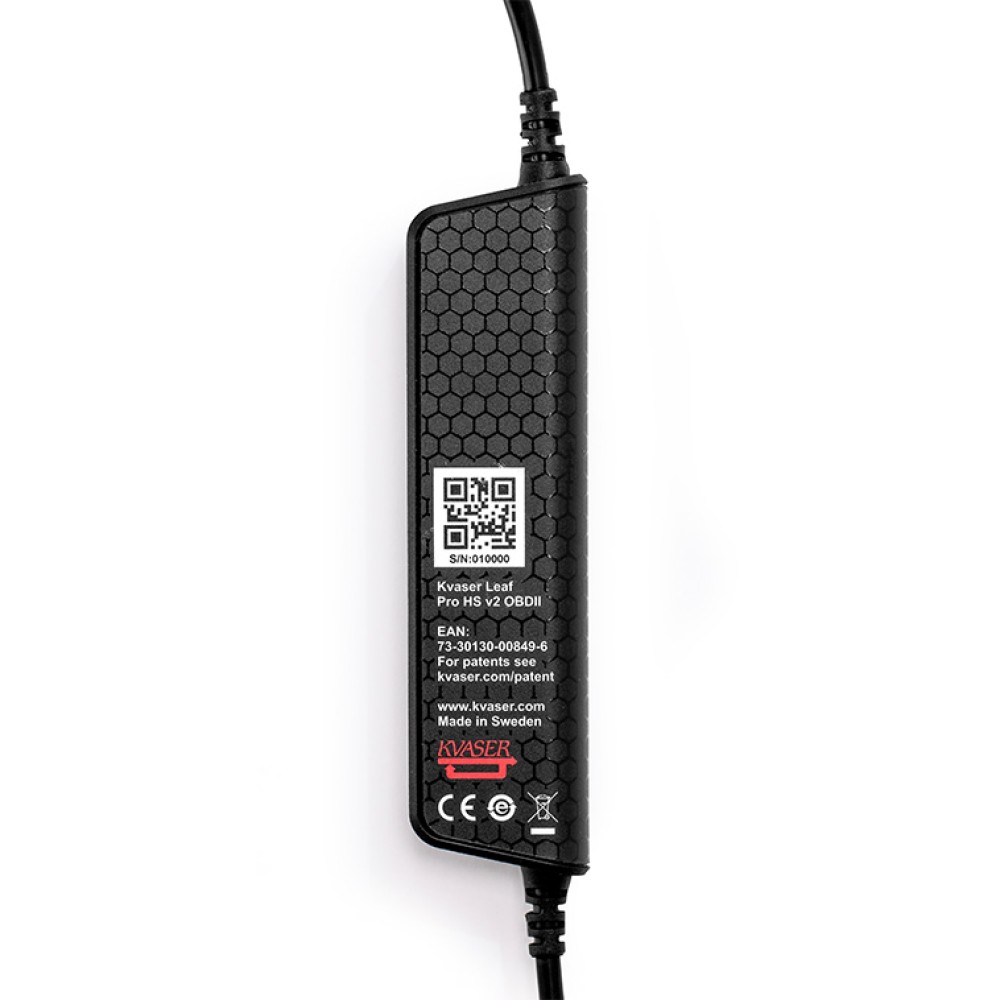

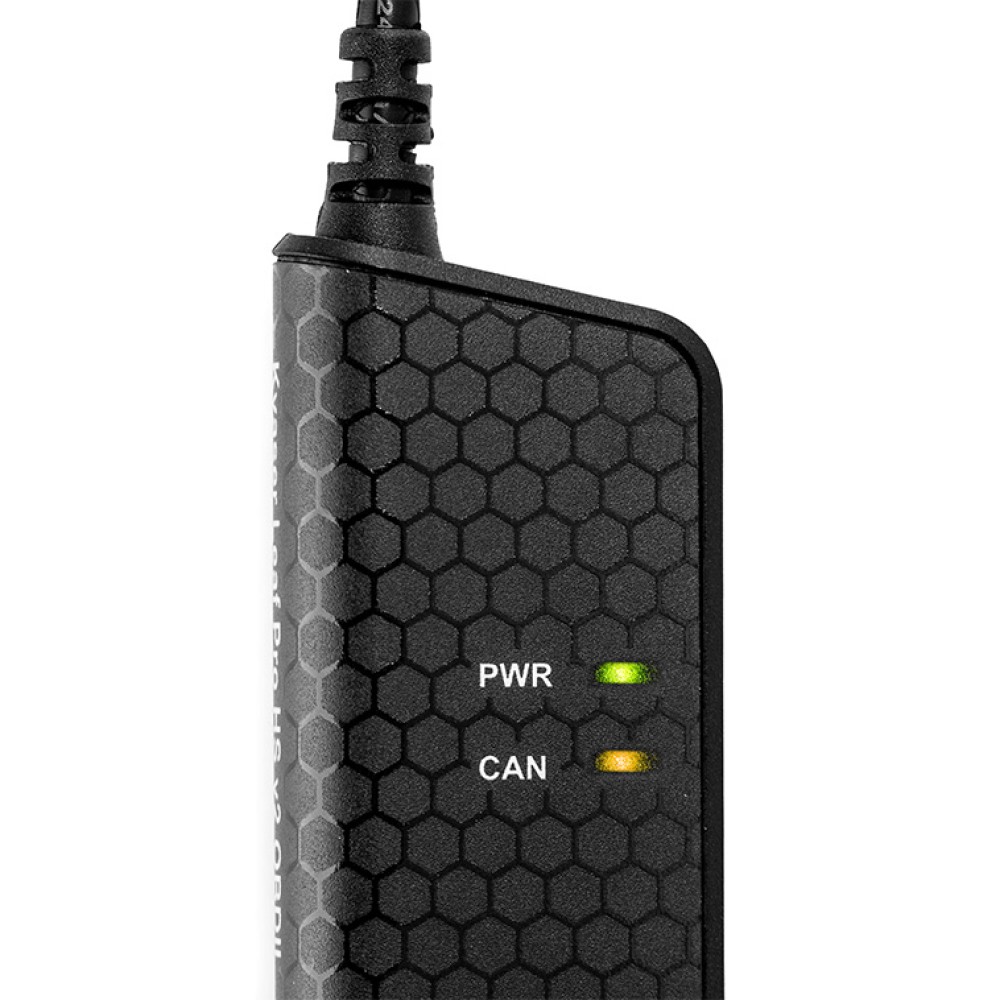

00849-6 Kvaser Leaf Pro HS v2 OBDII

OBDIIコネクター,t-プログラミング言語サポート,プロフェッショナル シングルチャネル USB-CAN/CAN FDインターフェース

主な製品特長

  • CAN FDサポート
  • Plug-and-Playインストレーション
  • 11ビット(CAN 2.0A)および29ビット(CAN 2.0B active)の両方の識別子をサポート
  • 電源はUSB busから供給
  • ガルバニック絶縁
  • 最大 1 Mbit/秒のハイスピードCANコネクション(ISO 11898-2準拠)
  • J1939, CANopen, NMEA 2000R, DeviceNetと完全互換
  • Kvaser MagiSyncは、同じPCに接続された複数のPC-to-busインターフェース間の自動時間同期を提供
  • インターフェースモードをサポートするプログラミング機能。プロトコル処理の最適化、インターフェース上でのCANメッセージの事前フィルタリング、またはミッシングハードウェアのシミュレーション
  • 複数デバイスの同時オペレーション

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

Kvaser Leaf Pro HS v2 OBDIIは、ユーザが容易にプログラム可能なLeafファミリの進化版で、CAN FD(CAN with Flexible Data rate)をサポートしています。KvaserのProバージョンは、CAN FDフレームの必要性を満たす高い伝送能力を誇っています。また、Kvaserのtプログラミング言語を使用したカスタマイズをサポートします。例えば、ユーザがtプログラムを実行して、ファイル転送プロトコルの高速化、またはトラフィックの生成およびプロトコルを処理することによってECU(Electronic Control Unit)やその他のデバイスをエミュレーションできます。このモデルは16ピン OBDIIコネクタを備えていますが、標準の9ピンバージョンも利用できます。

ビットレート40~1000 kbps
カテゴリインターフェース, PCインターフェース, CAN
認証CE, RoHS
チャネル1
コネクタOBD-II/J1962
消費電流最大 195mA
エラーカウント読取Yes
エラーフレーム生成Yes
ガルバニック絶縁Yes
高さ17 mm
長さ165 mm
インターフェースUSB
材質PA66
メッセージ受信/秒20000 mps
メッセージ送信/秒20000 mps
OSWin XP, Linux, Win 7, Win Vista, Win 10, Win 8
サイレントモードYes
サウンドNo
動作温度範囲-40~85℃
タイムスタンプ R (M)1μ秒
重量120 g

保証

  • 2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。

サポート

ソフトウェア

  • ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
  • Kvaser CANLIB SDKは、Kvaser CANおよびLINインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
  • すべての Kvaser CAN インターフェースボードは、共通のソフトウェア APIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能!
  • J2534 アプリケーションプログラミングインターフェース使用可能
  • RP1210Aアプリケーションプログラミングインターフェース利用可能
  • Windows HTML HelpとAdobe Acrobatフォーマットのon-lineドキュメンテーション
00849-6 Kvaser Leaf Pro HS v2 OBDIIOBDIIコネクタ
t-プログラミング言語サポート
プロフェッショナル シングルチャネル USB-CAN/CAN FDインターフェース

KvaserCANハードウェアを使用するには何が必要ですか?

Kvaser


標準のKvaser Windowsドライバをインストールする必要があります。以下のメーカWebsiteから入手いただけます。 https://www.kvaser.com/download/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Linuxドライバはありますか?

Kvaser


ございます。詳細は、Kvaser Linux Driver SDKの構築とインストールのビデオをご覧ください。 https://www.kvaser.com/linux-drivers-and-sdk-2/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaserの製品タイトルにある“HS”、“LS“、”SWC“の意味とは何ですか?

Kvaser


HSは“High Speed”CAN、LSは“Low Speed”CAN、SWCは“Single Wire Channel”CANの略です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

自動送信(Auto Transmit)とはどのような機能ですか?

Kvaser


自動送信とは、ユニットにメッセージを入れておくと、定期的または受信したメッセージに応じて、Kvaserハードウェアがメッセージの送信を処理する機能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaser製品のクイックスタートガイド(ビデオ)はありますか?

Kvaser


ございます。以下をご参照ください。 https://www.kvaser.com/videos/quick-start-guide-for-all-kvaser-products/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ガルバニックアイソレーションとは何ですか?なぜ、それを必要とするのですか?

Kvaser


ガルバニック絶縁(Isolation)には、グランドループを防止するためにインダクティブ(磁気結合、誘導性)およびフォトカプラを使用した光学絶縁、キャパシティブ(容量性)があります。信号アース線は、多くの場合、CANbus上のノード間のグランド差のビルドアップを防ぐために接続されます。ノードが同じ電源に接続されている場合、CANインターフェースでこの種の分離が必要になります。
