00688-1 Kvaser Mini PCI Express HS

シングルチャネルミニPCI Express CANインターフェイス USBシステムバスを介したPC通信

主な製品特長

  • ビットレート40〜1000 kbit/sおよびCAN転送レート最大20000メッセージ/sのサポート
  • タイムスタンプ精度25 µs

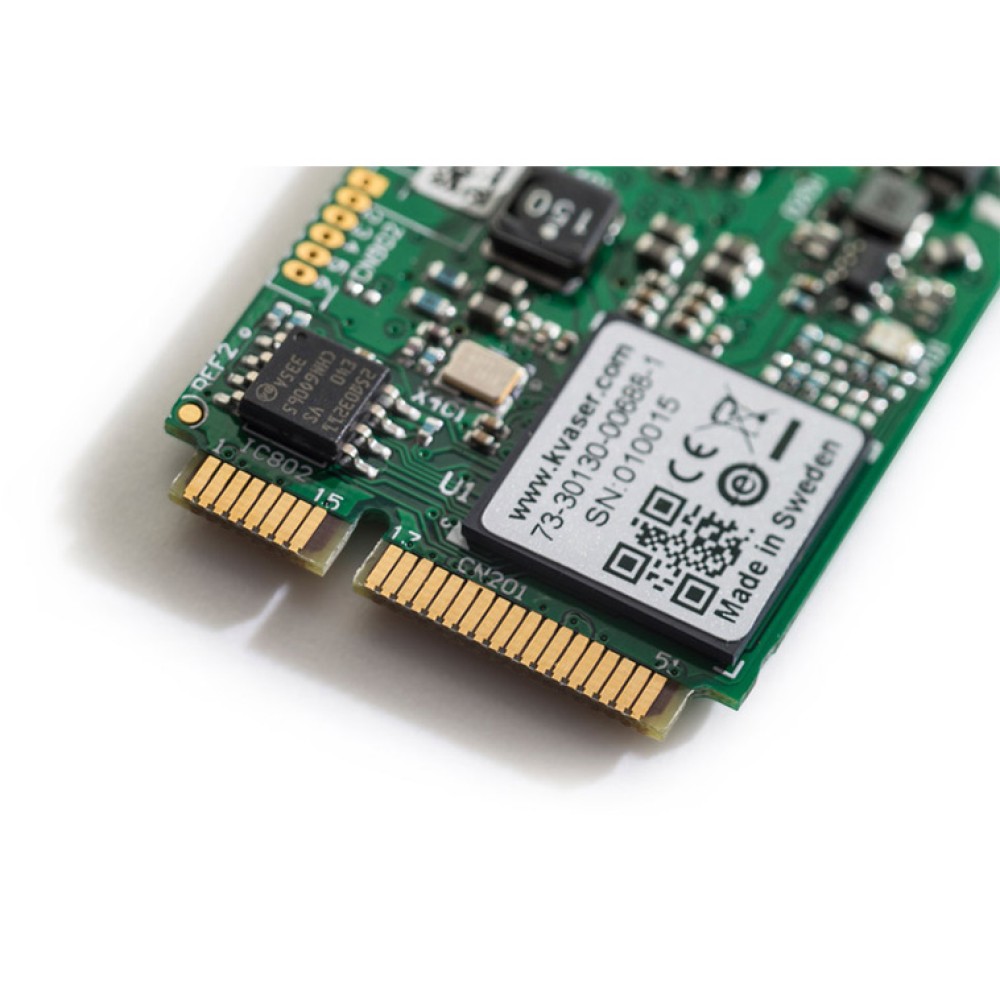

  • ロープロファイルコネクタは、mini PCI Express規格に準拠し、ケーブルを介してコンピュータハウジングのDSUB(またはその他のタイプ)に接続

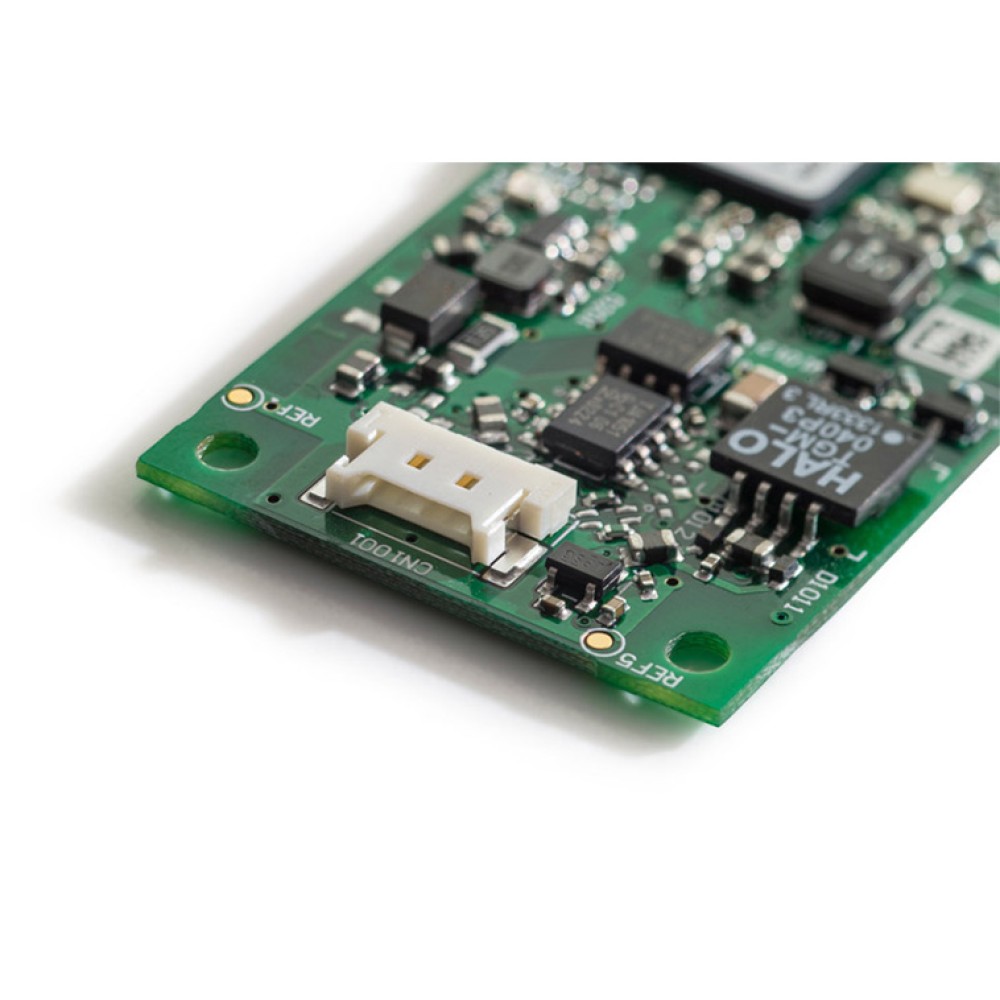

  • 4-Pin Molexコネクタは、シングルCANチャンネルのアクセスを提供
  • 産業環境に対するEMCイミュニティ指定のEN 61000-6-2:2005に準拠
  • -40〜+ 85℃の過酷な産業環境に耐える動作温度範囲
  • Kvaserの無料のCANLIB SDKを使用してMini PCI Express HSボードのソフトウェアの開発が可能
  • Linuxのサポートは、ドライバと専用SDKの形式で個別のダウンロードとして利用可能
  • SocketCANのサポート。詳細については、elinux.orgを参照してください

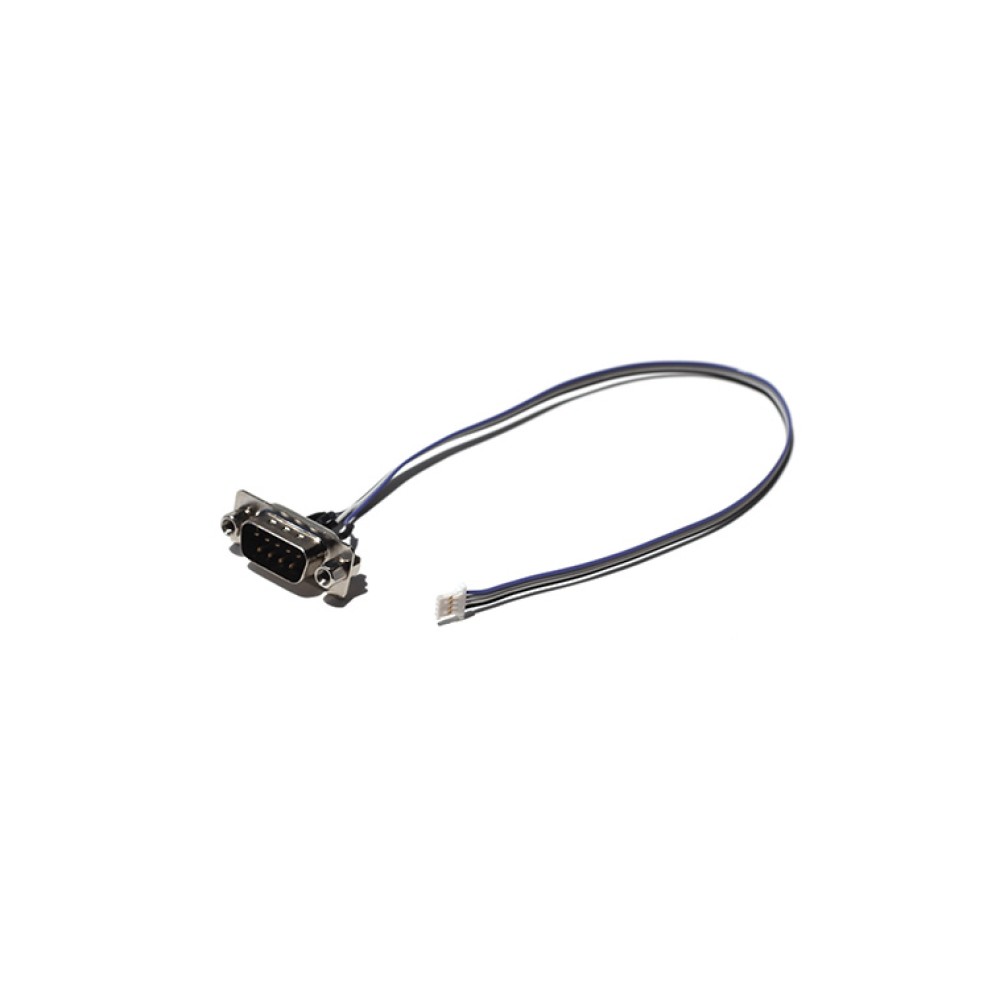

  • Molex-to-DSUB-9ケーブルアダプタ同梱

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • FAQ

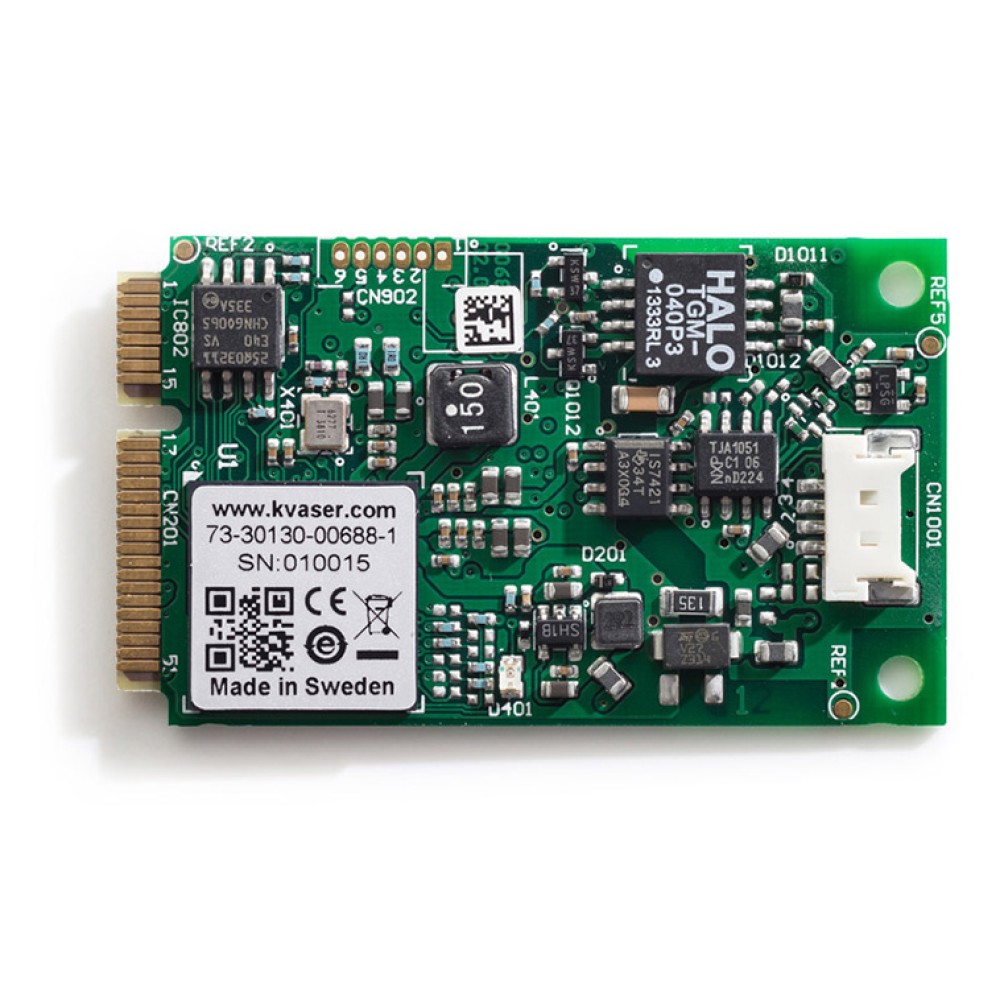

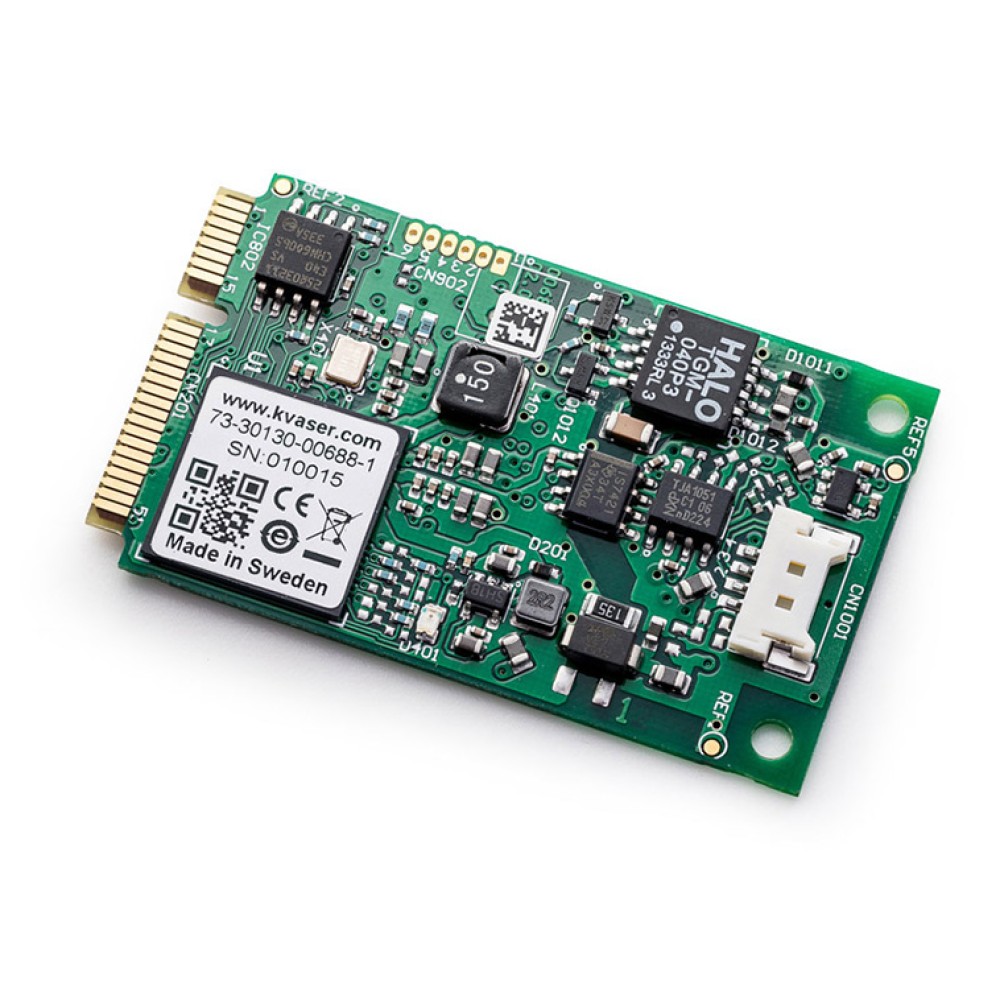

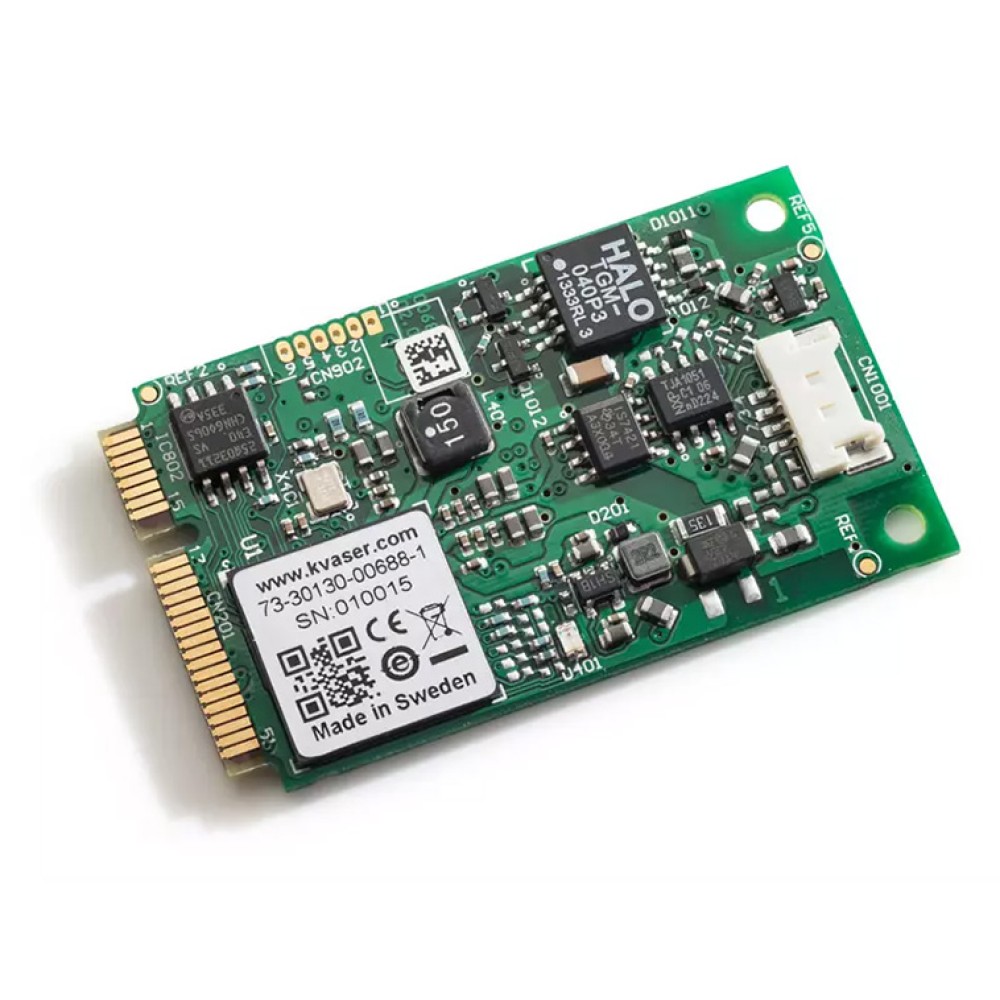

Kvaser Mini PCI Express HSは、高度に統合されたCAN (controller area network) Add-onボードで、組み込みシステム開発者がmini PCI Express機能を備えた標準的なコンピュータボードにCAN機能を追加できます。

このボードには、コンピュータハウジングのDSUBコネクタ(またはその他のタイプ)にケーブルで接続するmini PCI Express規格に準拠したロープロファイルコネクタを備えています。CAN通信リンク自体が露出されるだけで、すべてのエレクトロニクスがコンピュータハウジング内に存在するのでシステム全体のEMCパフォーマンスが保護されます。

ビットレート40~1000 kbps
カテゴリインターフェース,PCインターフェース
認証CE,RoHS
チャンネル1
コネクタMolex 53780 PanelMate
消費電流通常値(Mini PCI Expressスロット@3.3Vから):
180mA(Kvaser Mini PCI Express HS),
280mA(Kvaser Mini PCI Express 2xHS)
エラーカウント読取No
エラーフレーム生成No
ガルバニック絶縁Yes
高さ5mm
長さ51mm
インターフェースMini PCI Express
メッセージ受信/秒20000 mps
メッセージ送信/秒18000 mps
OSWin XP, Linux, Win 7, Win Vista, Win 10, Win 8
OSYes
サウンドNo
動作温度範囲-40~85℃
タイムスタンプ R (M)25µs
重量100g

保証

  • 2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。

サポート

ソフトウェア

  • ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
  • Kvaser CANLIB SDKは、Kvaser CANおよびLINインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
  • すべての Kvaser CAN インターフェースボードは、共通のソフトウェア APIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能!
  • J2534 アプリケーションプログラミングインターフェース使用可能
  • RP1210Aアプリケーションプログラミングインターフェース利用可能
  • Windows HTML HelpとAdobe Acrobatフォーマットのon-lineドキュメンテーション
00688-1 Kvaser Mini PCI Express HSシングルチャネルミニPCI Express CANインターフェイス USBシステムバスを介したPC通信

KvaserCANハードウェアを使用するには何が必要ですか?

Kvaser


標準のKvaser Windowsドライバをインストールする必要があります。以下のメーカWebsiteから入手いただけます。 https://www.kvaser.com/download/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Linuxドライバはありますか?

Kvaser


ございます。詳細は、Kvaser Linux Driver SDKの構築とインストールのビデオをご覧ください。 https://www.kvaser.com/linux-drivers-and-sdk-2/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaserの製品タイトルにある“HS”、“LS“、”SWC“の意味とは何ですか?

Kvaser


HSは“High Speed”CAN、LSは“Low Speed”CAN、SWCは“Single Wire Channel”CANの略です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

自動送信(Auto Transmit)とはどのような機能ですか?

Kvaser


自動送信とは、ユニットにメッセージを入れておくと、定期的または受信したメッセージに応じて、Kvaserハードウェアがメッセージの送信を処理する機能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

Kvaser製品のクイックスタートガイド(ビデオ)はありますか?

Kvaser


ございます。以下をご参照ください。 https://www.kvaser.com/videos/quick-start-guide-for-all-kvaser-products/

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ガルバニックアイソレーションとは何ですか?なぜ、それを必要とするのですか?

Kvaser


ガルバニック絶縁(Isolation)には、グランドループを防止するためにインダクティブ(磁気結合、誘導性)およびフォトカプラを使用した光学絶縁、キャパシティブ(容量性)があります。信号アース線は、多くの場合、CANbus上のノード間のグランド差のビルドアップを防ぐために接続されます。ノードが同じ電源に接続されている場合、CANインターフェースでこの種の分離が必要になります。
