00743-7 Kvaser Mini PCI Express 2xHS
デュアルチャネルミニPCI Express CANインターフェイス USBシステムバスを介したPC通信
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ビットレート40〜1000 kbit/sおよびCAN転送レート最大20000メッセージ/sのサポート
- タイムスタンプ精度25 µs
- ロープロファイルコネクタは、mini PCI Express規格に準拠し、ケーブルを介してコンピュータハウジングのDSUB（またはその他のタイプ）に接続

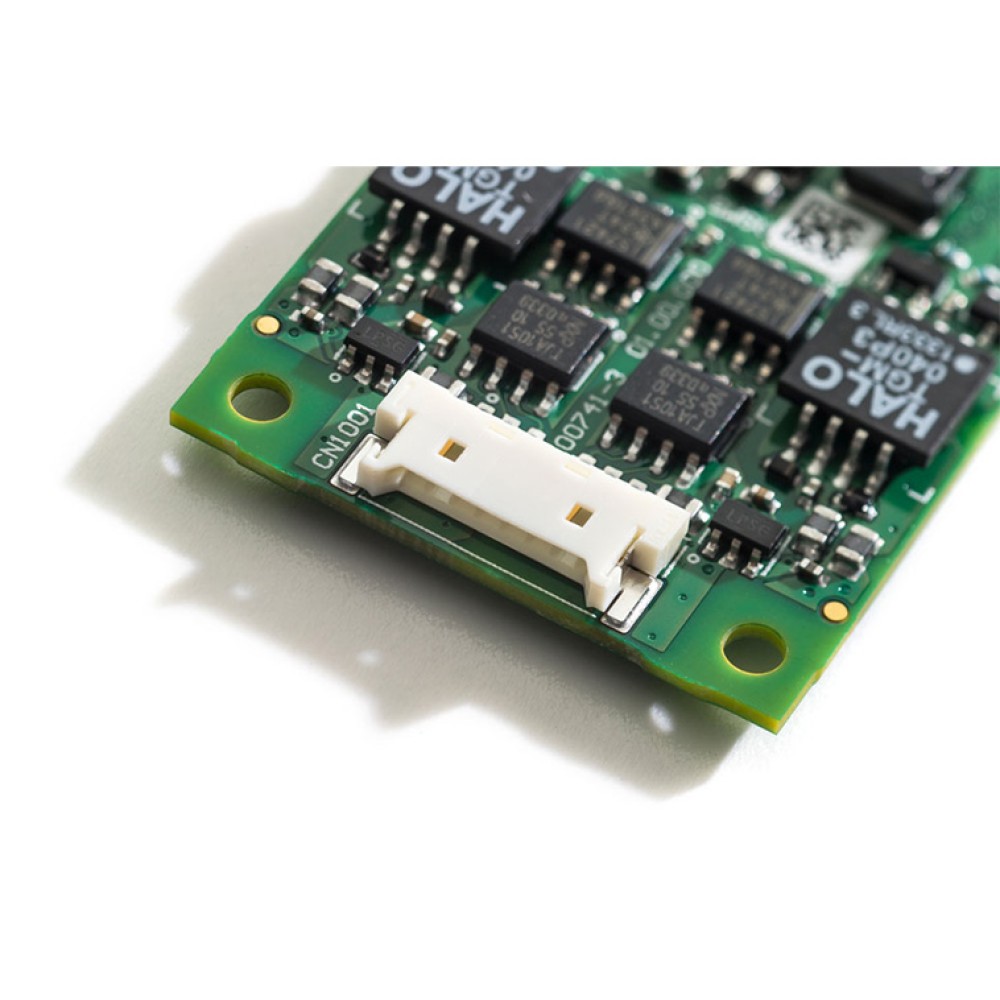

- 7-Pin MolexコネクタによりデュアルCANチャンネルのアクセスを提供
- 産業環境に対するEMCイミュニティ指定のEN 61000-6-2：2005に準拠
- -40〜+ 85℃の過酷な産業環境に耐える動作温度範囲
- Kvaserの無料のCANLIB SDKを使用してMini PCI Express HSボードのソフトウェアの開発が可能
- Linuxのサポートは、ドライバと専用SDKの形式で個別のダウンロードとして利用可能
- SocketCANのサポート。詳細については、elinux.orgを参照してください

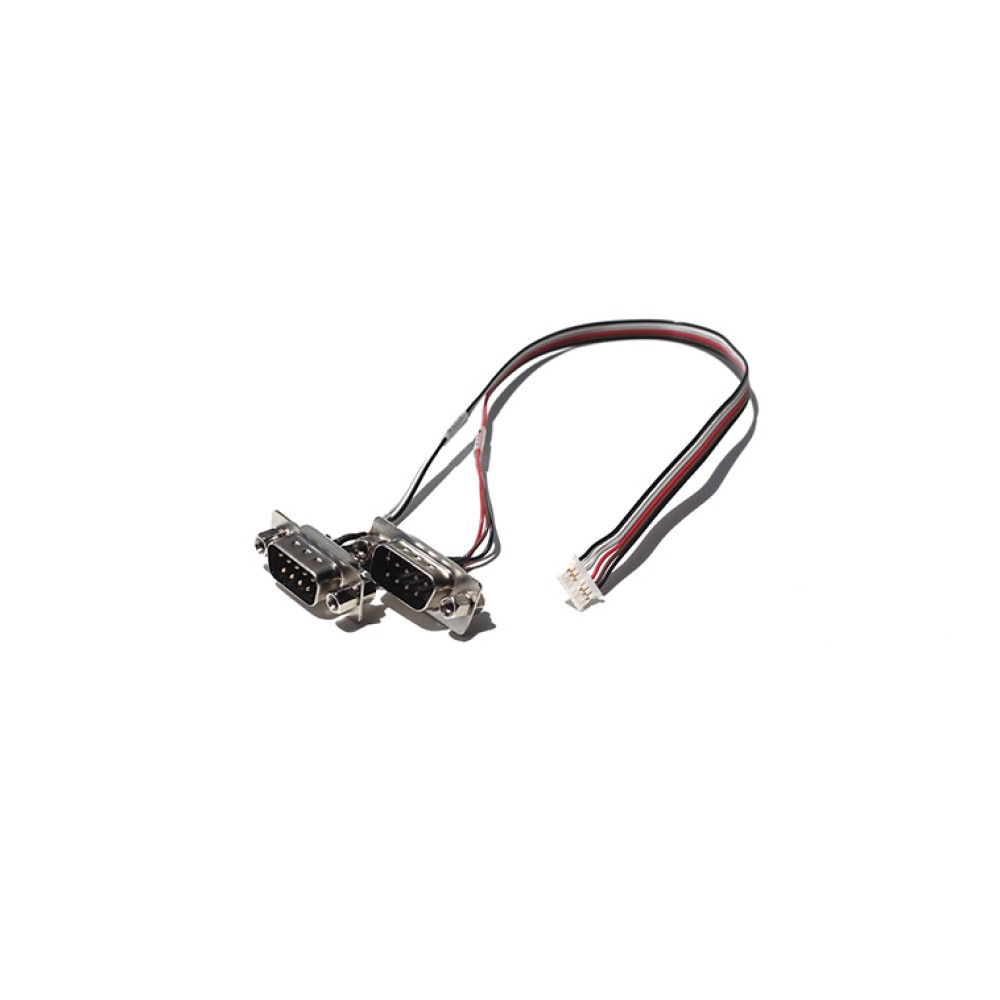

- Molex-to-DSUB-9ケーブルアダプタ同梱
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

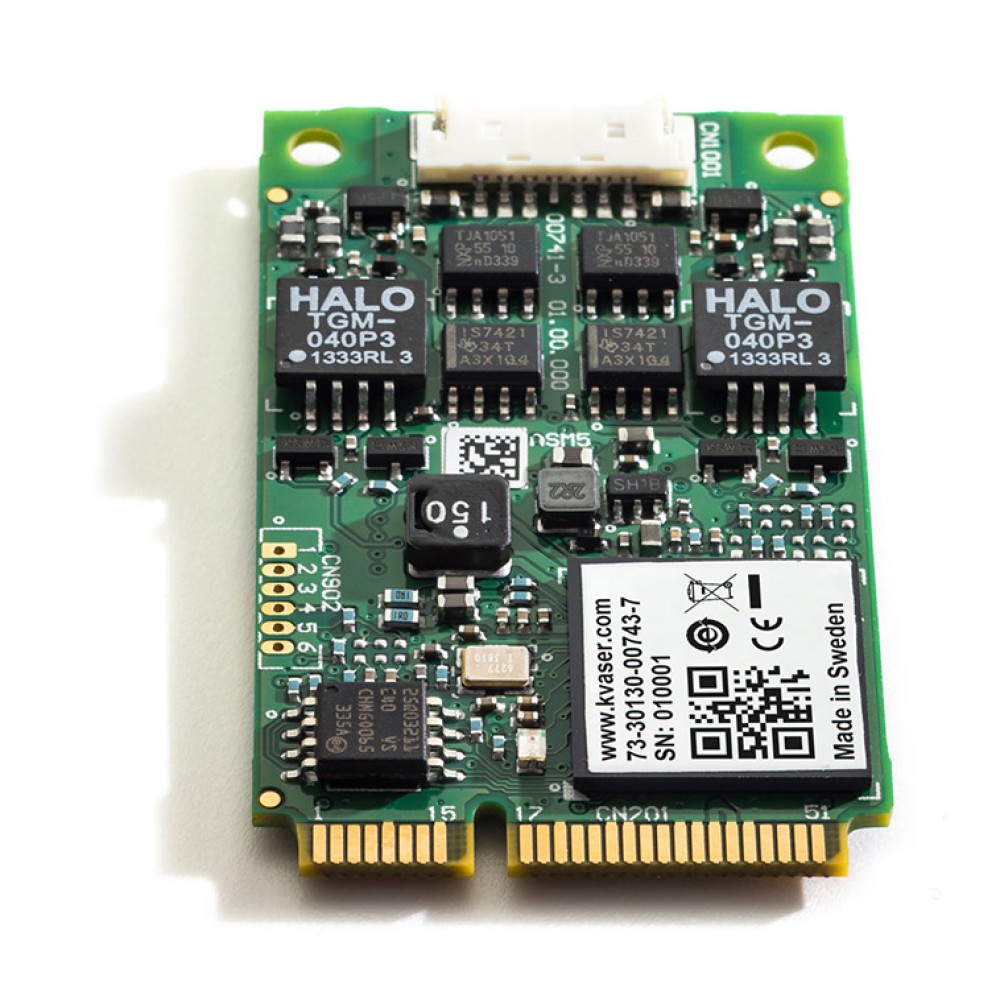

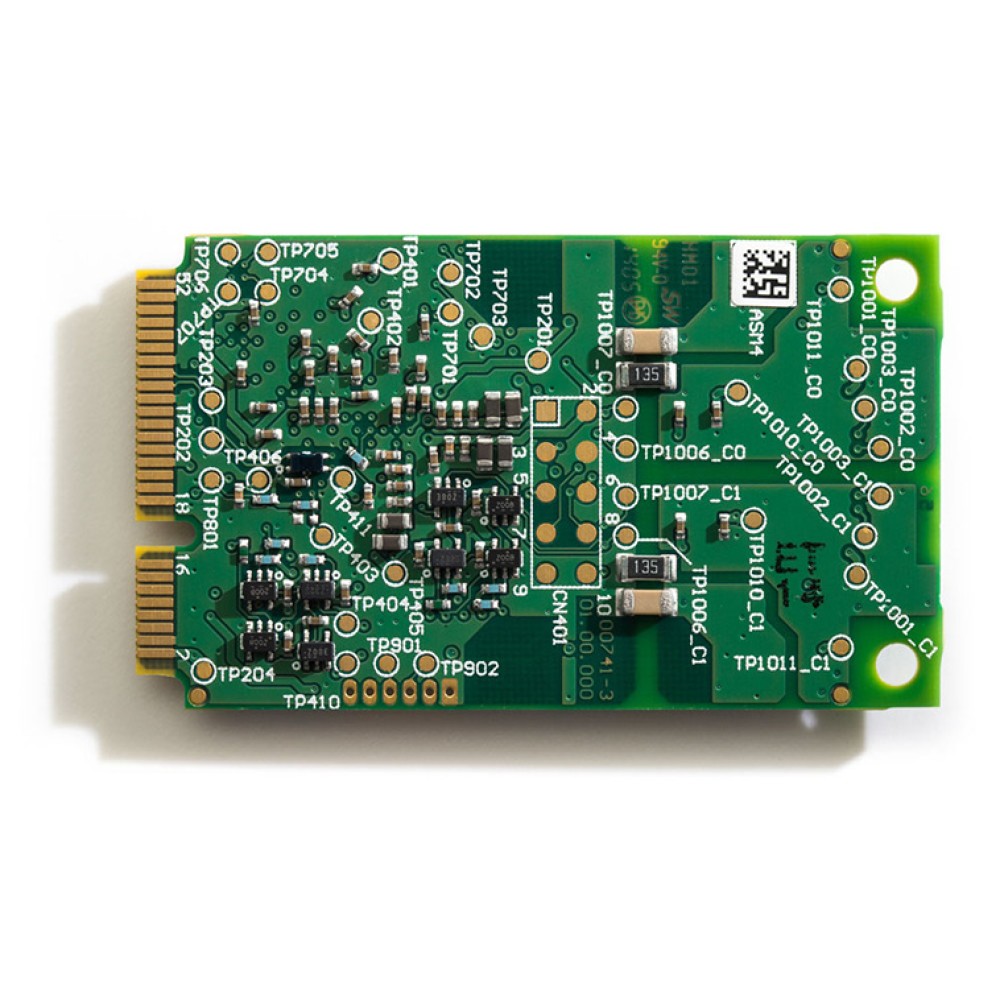

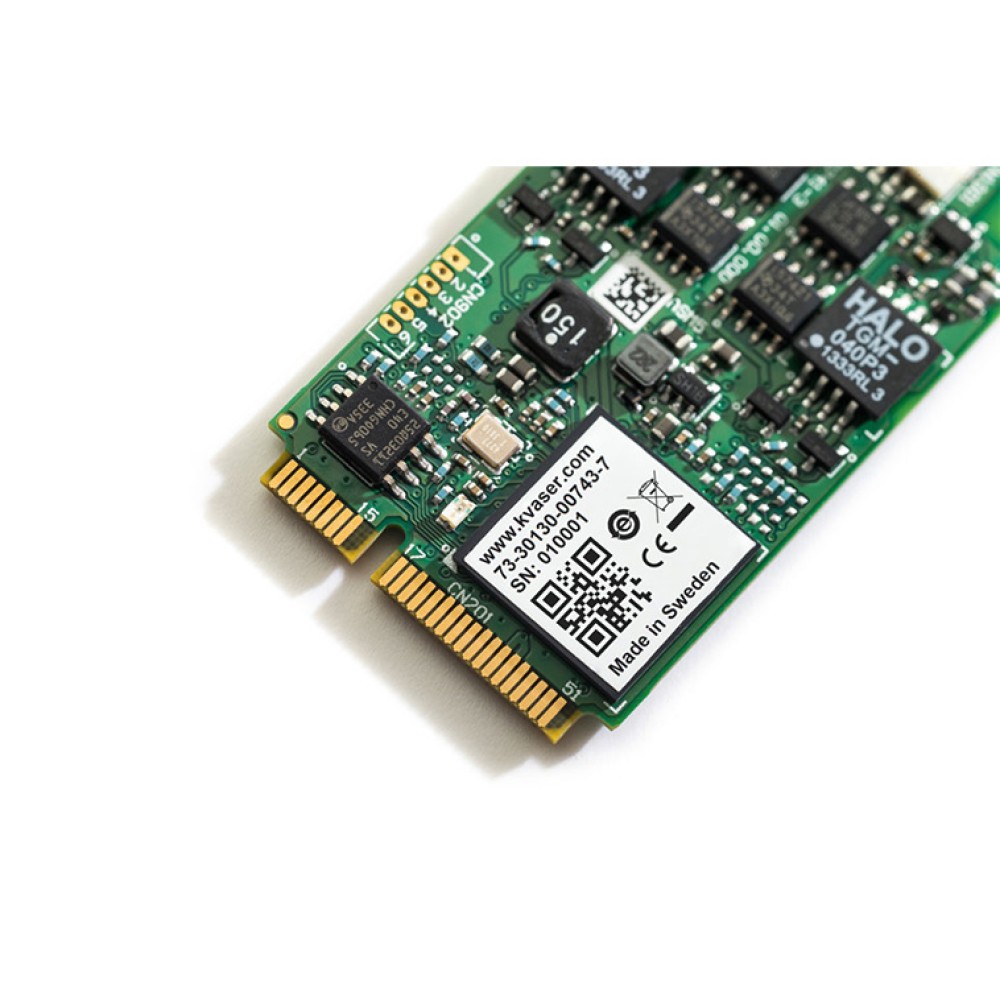

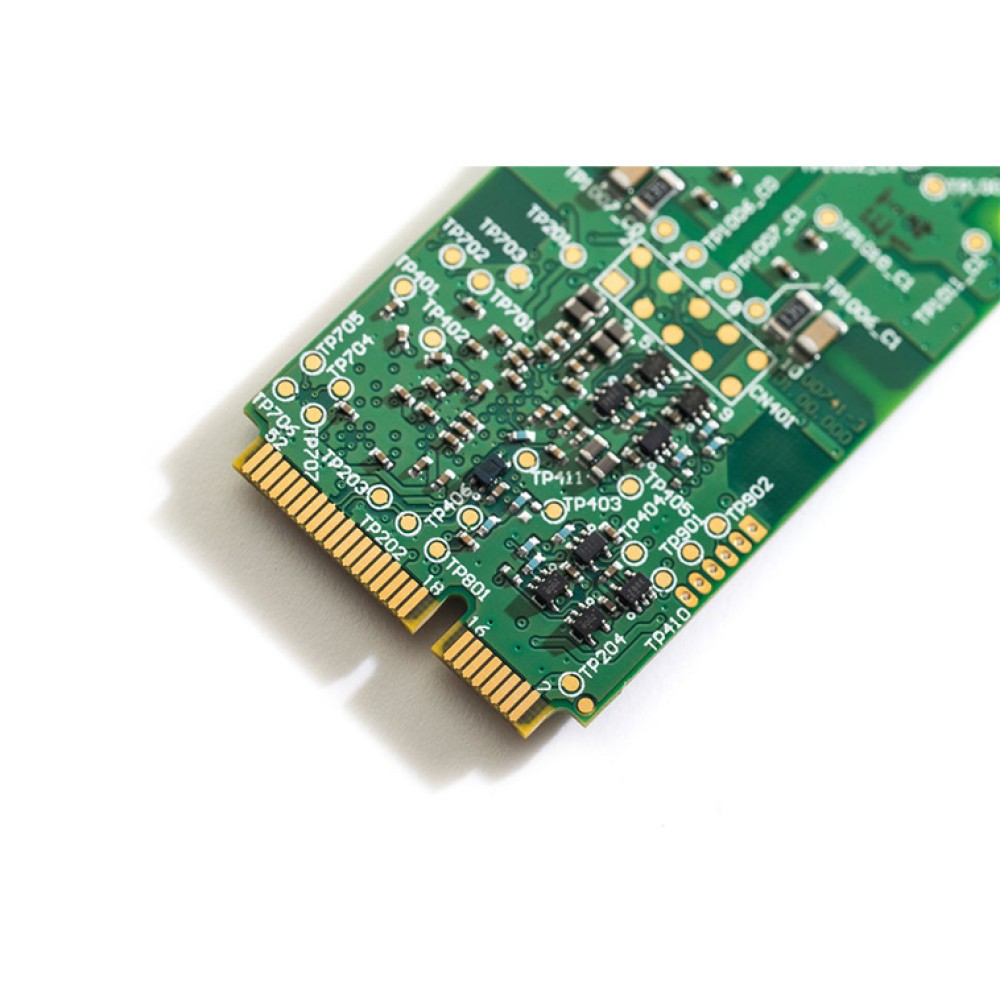

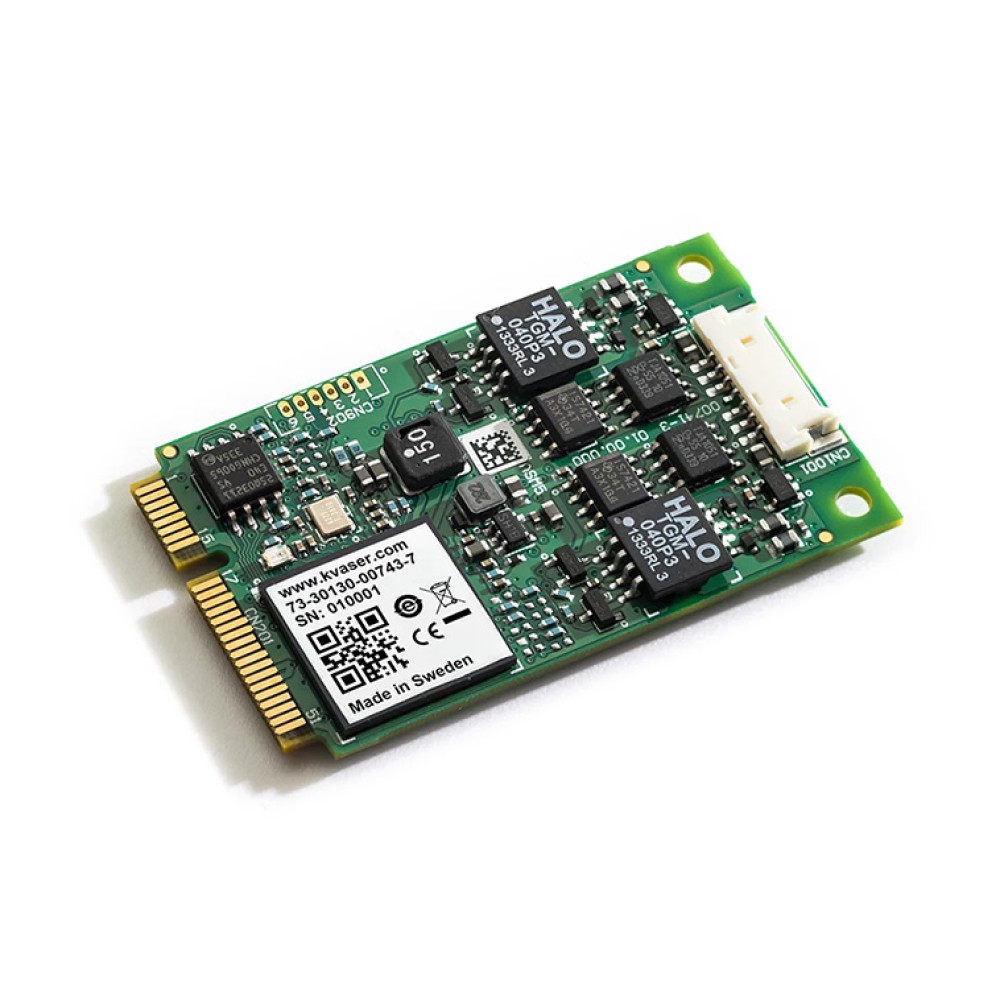

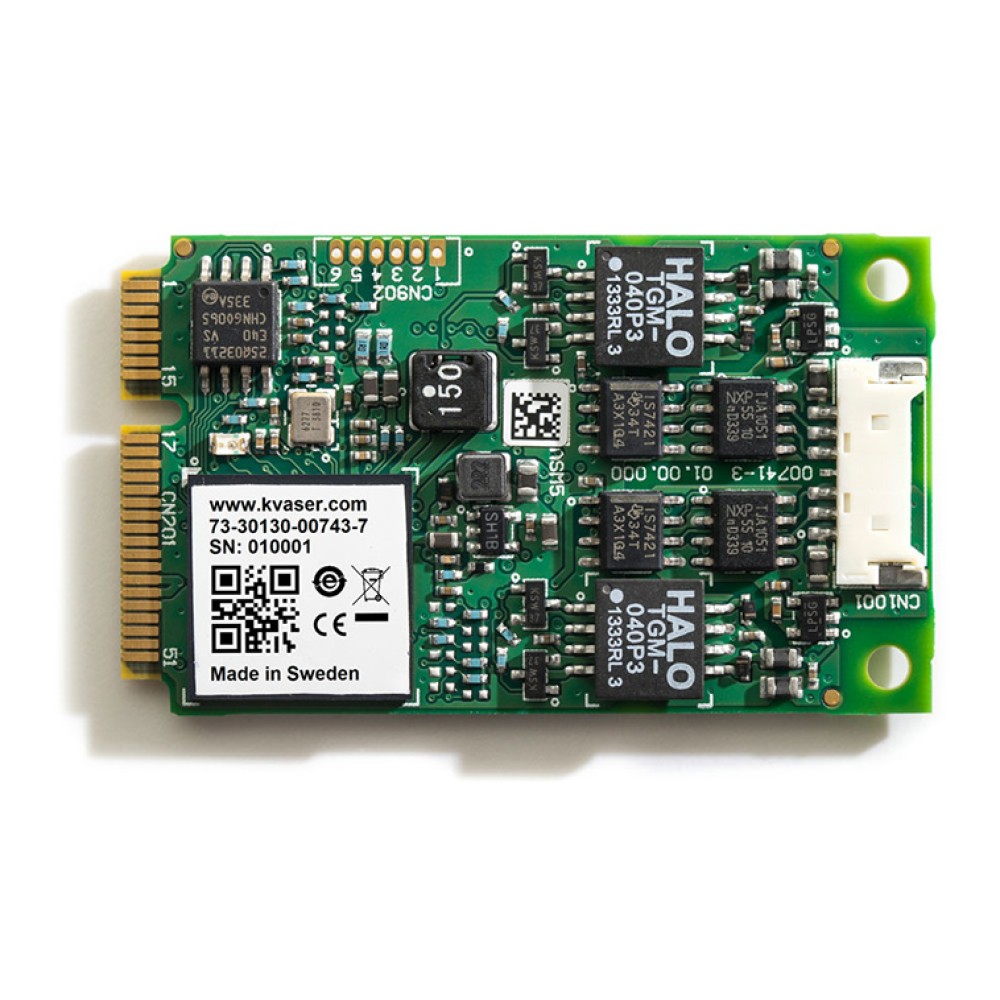

30 x 51mmサイズのMini PCI Express 2xHSは、mini PCI Express機能を備えた標準的なコンピュータボードに2つのハイスピードCANチャンネルを追加する高度に統合されたCAN (controller area network) Add-onボードです。サイレントモード、エラーフレーム検出、オンボードバッファを提供するスモールフォームファクタボードは、あらゆる埋め込みデータ収集システムに適合しますが、その中でも燃費、エンジンスピード、ブレーキおよびアクセレレータ圧力、ギアシフトパターンといった主要なパラメータを監視するフリートマネジメントに特に適しています。
| ビットレート | 40～1000 kbps |
|---|---|
| カテゴリ | インターフェース,PCインターフェース |
| 認証 | CE,RoHS |
| チャンネル | 2 |
| コネクタ | Molex 53780 PanelMate |
| 消費電流 | 通常値（Mini PCI Expressスロット＠3.3Vから): 180mA(Kvaser Mini PCI Express HS), 280mA(Kvaser Mini PCI Express 2xHS) |
| エラーカウント読取 | No |
| エラーフレーム生成 | No |
| ガルバニック絶縁 | Yes |
| 高さ | 5mm |
| 長さ | 51mm |
| インターフェース | Mini PCI Express |
| メッセージ受信/秒 | 20000 mps |
| メッセージ送信/秒 | 18000 mps |
| OS | Win XP, Linux, Win 7, Win Vista, Win 10, Win 8 |
| OS | Yes |
| サウンド | No |
| 動作温度範囲 | -40～85℃ |
| タイムスタンプ R (M) | 25µs |
| 重量 | 6g |
保証
- 2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。
サポート
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
ソフトウェア
- ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser CANLIB SDKは、Kvaser CANおよびLINインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
- すべての Kvaser CAN インターフェースボードは、共通のソフトウェア APIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能！
- J2534 アプリケーションプログラミングインターフェース使用可能
- RP1210Aアプリケーションプログラミングインターフェース利用可能
- Windows HTML HelpとAdobe Acrobatフォーマットのon-lineドキュメンテーション
