01368-1 Kvaser Mini PCle 1xCAN NEW

シングルチャネル Mini PCI Express CANインターフェース, USBシステムバス経由のPC通信, CAN FDサポート

主な製品特長

最大8Mbit/秒のCAN FDをサポート (物理層を正しく実装した場合)
迅速で簡単なプラグアンドプレイインストール
SICトランシーバーの組み込み
11 ビット(CAN 2.0A) および29 ビット(CAN 2.0B アクティブ) の両方の識別子をサポート
Kvaser CANlibにより、他のKvaser CANハードウェア用に作成されたアプリケーションと完全な互換性
ハイスピードCANコネクション(ISO 11898-2に準拠)、最大1 Mbit/秒
複数のKvaserインターフェースの同時使用をサポート
アナライザーツール用のサイレントモードをサポート - 干渉することなくバスをリッスン可能

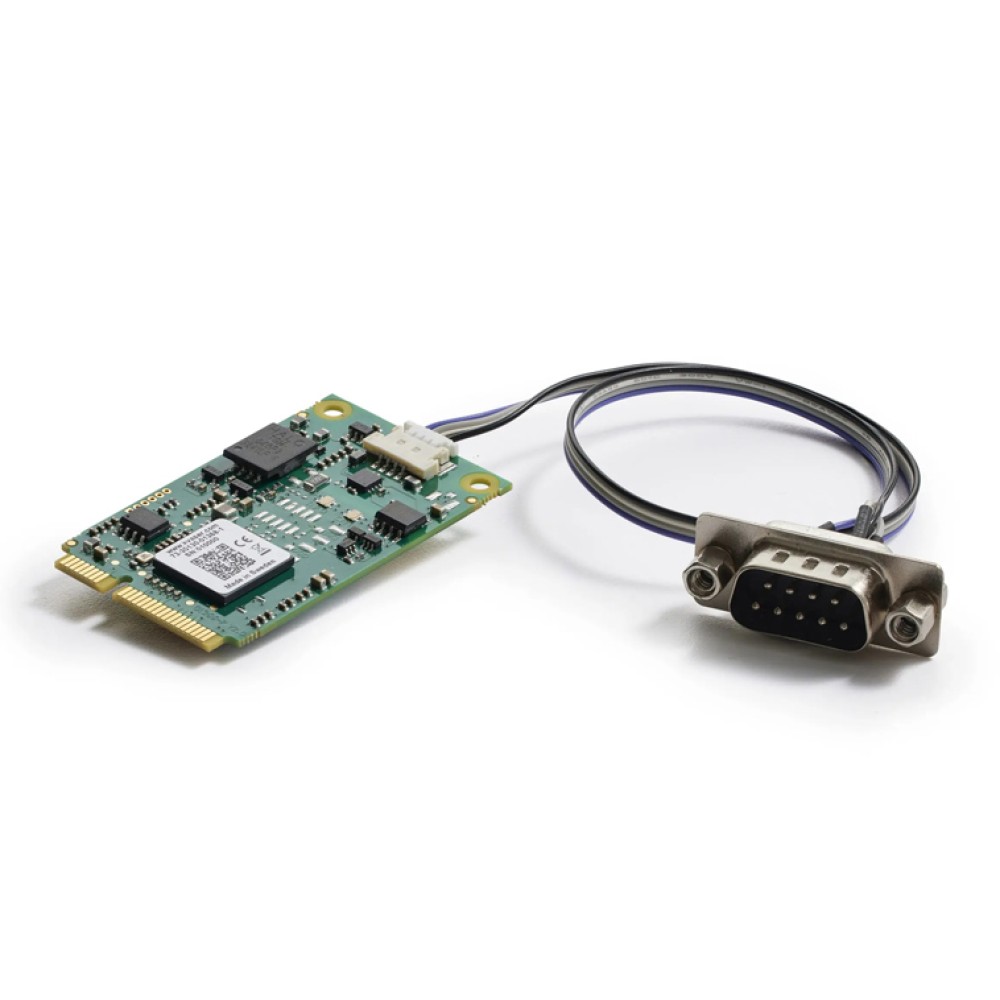

1チャネルのブレークアウトケーブル付属
J1939、CANopen、NMEA 2000®、DeviceNetとの互換性。上位層のプロトコル変換はユーザーのアプリケーションによって処理

FCC

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

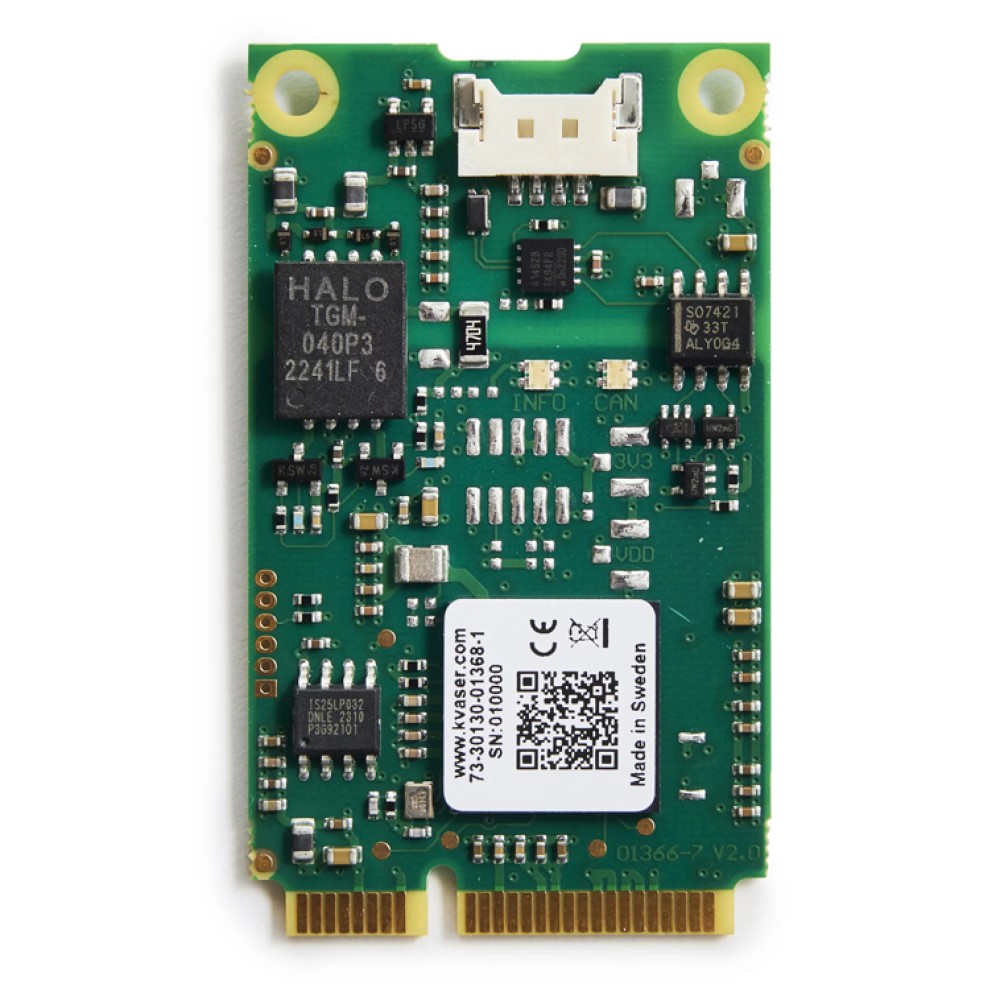

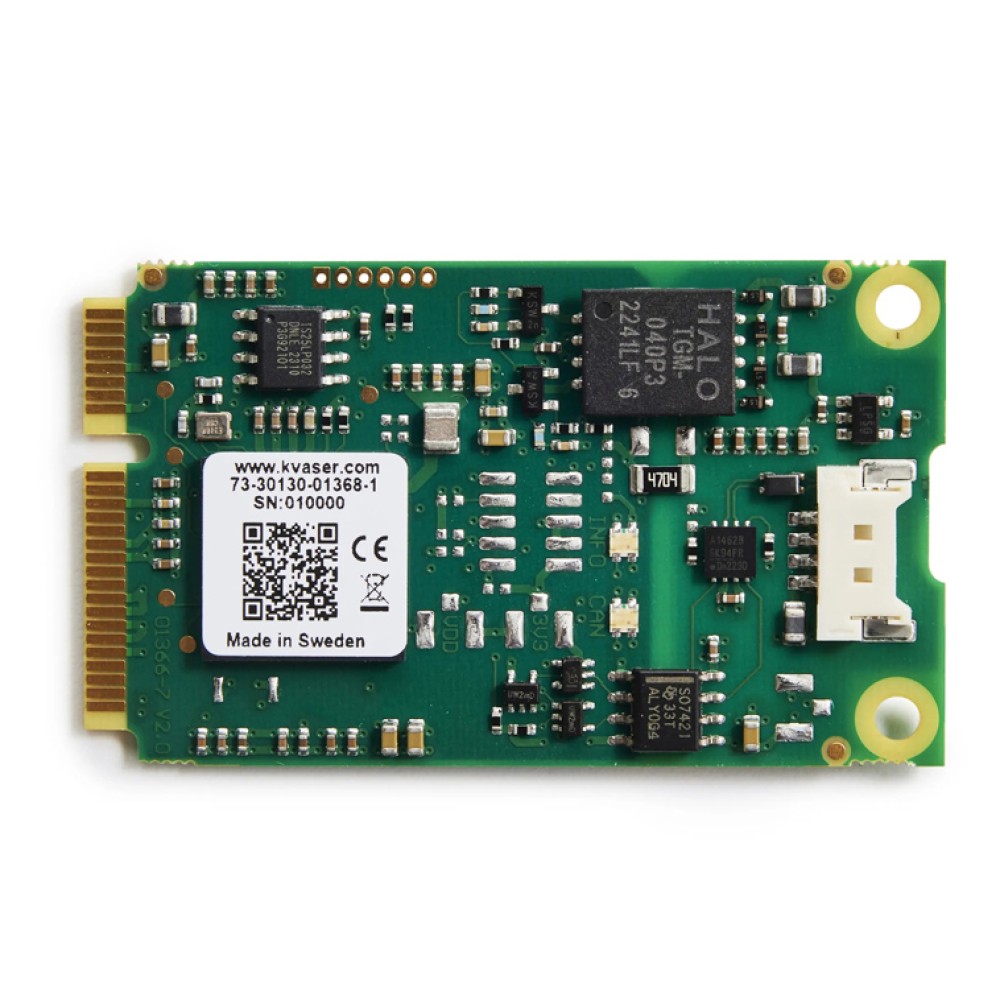

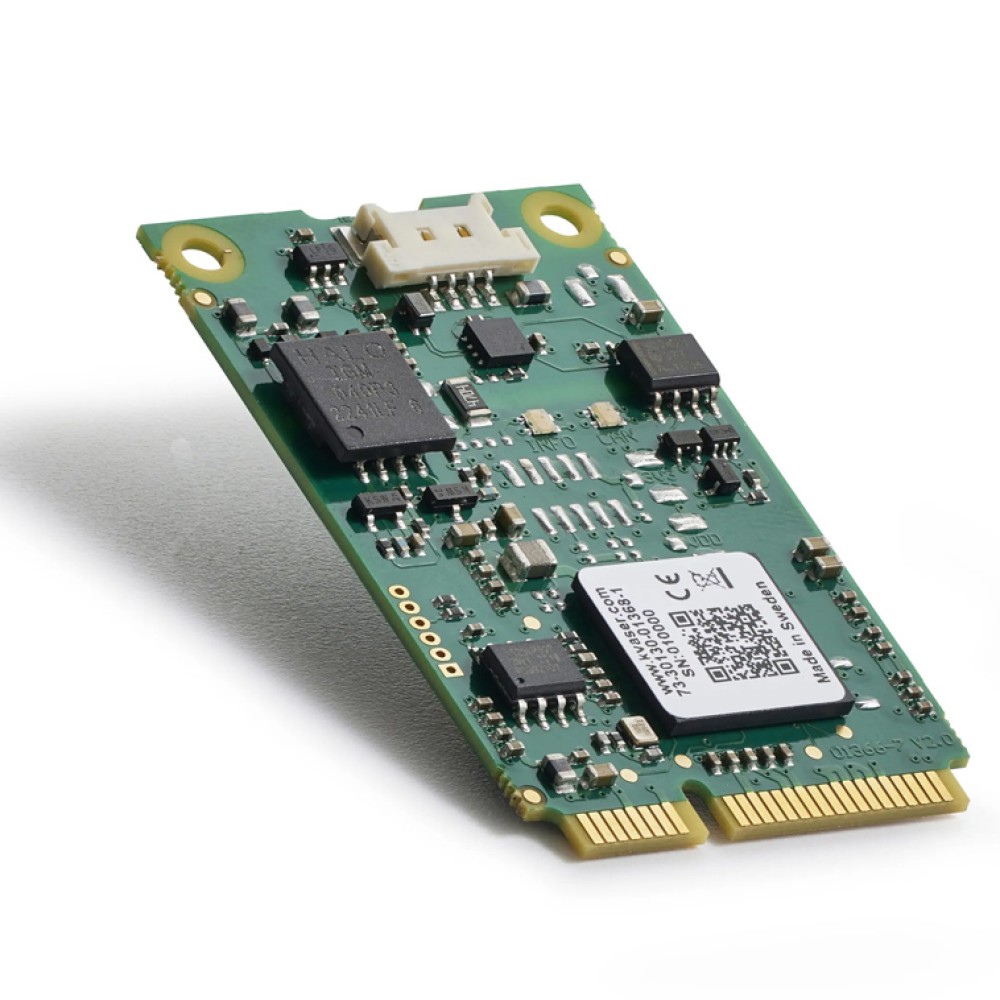

Kvaser Mini PCIe 1xCANは、標準的なコンピューターにCAN/CAN FD機能を追加できる高度に統合されたCANボードです。Kvaser Mini PCI Express HS (00688-1) の後継であるこのバージョンは、最大8Mbit/秒のCAN FDをサポートし、1µsの高いタイムスタンプ分解能、20kbit/秒～1Mbit/秒の幅広いCANビットレート、20,000ms/秒という非常に高いメッセージレートを提供します。

Kvaser Mini PCIe 1xCANの主な機能は、Mini PCI ExpressソケットのUSB2.0を介してコンピューターに接続することです。
これは、PCI Expressレーンに競合する周辺機器がある場合に便利な機能です。通信にMini PCI Expressソケット内のUSBレーンを使用する必要がある場合は、Mini PCI Express 1xCAN(01420-6)を選択する必要があります。このボードは、新世代のSICトランシーバーを使用して、高ビットレートでの信号品質を向上させ、CAN FDのようなハイスピードネットワークで一般的な問題である信号リンギングを低減させます。

CANビットレート	20 kbit/s〜1 Mbit/s
CANチャネル	1
CAN FDビットレート	最大８Mbit/s
CANトランシーバー	ISO 11898-2準拠
認証	CE、FCC
コネクター	Molex 53780
M.2カードサイズ	51 × 30 × 5mm
エラーフレーム検出	Yes
エラーフレーム生成	Yes
ガルバニック絶縁	Yes
オペレーティングシステム	Linux, Windows(※1)
消費電力	通常180ｍA at 3.3V
サイレントモード	Yes
動作温度範囲	-40 ～ 85℃
タイムスタンプ分解能	1 μs
重さ	5g (CANモジュール/ケーブル含む)

1：Windows 7,8,10（IA-32および x86-64） Windows 11（x86-64）

保証

2年間の保証。詳細については、Kvaserの一般的な条件とポリシーを参照してください。

サポート

テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。

ソフトウェア

ドキュメント, Kvaser SDK, ドライバーは、Kvaserの Downloads で無料ダウンロード可能
Kvaser SDKは、KvaserCANインターフェース用のソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C ++、C＃、Delphi、Visual Basic、Python、およびtプログラミング言語で記述された完全なドキュメントと多くのプログラムサンプルが含まれています。
Kvaser CANハードウェアは、同じ一般的なソフトウェアAPIを中心に構築されています。 1つのデバイスタイプを使用して開発されたアプリケーションは、他のデバイスタイプで変更なしで実行されます。

01368-1 Kvaser Mini PCle 1xCAN	CANチャネル：1 コネクター：Molex 53780 動作温度範囲：-40 ～ 85℃
