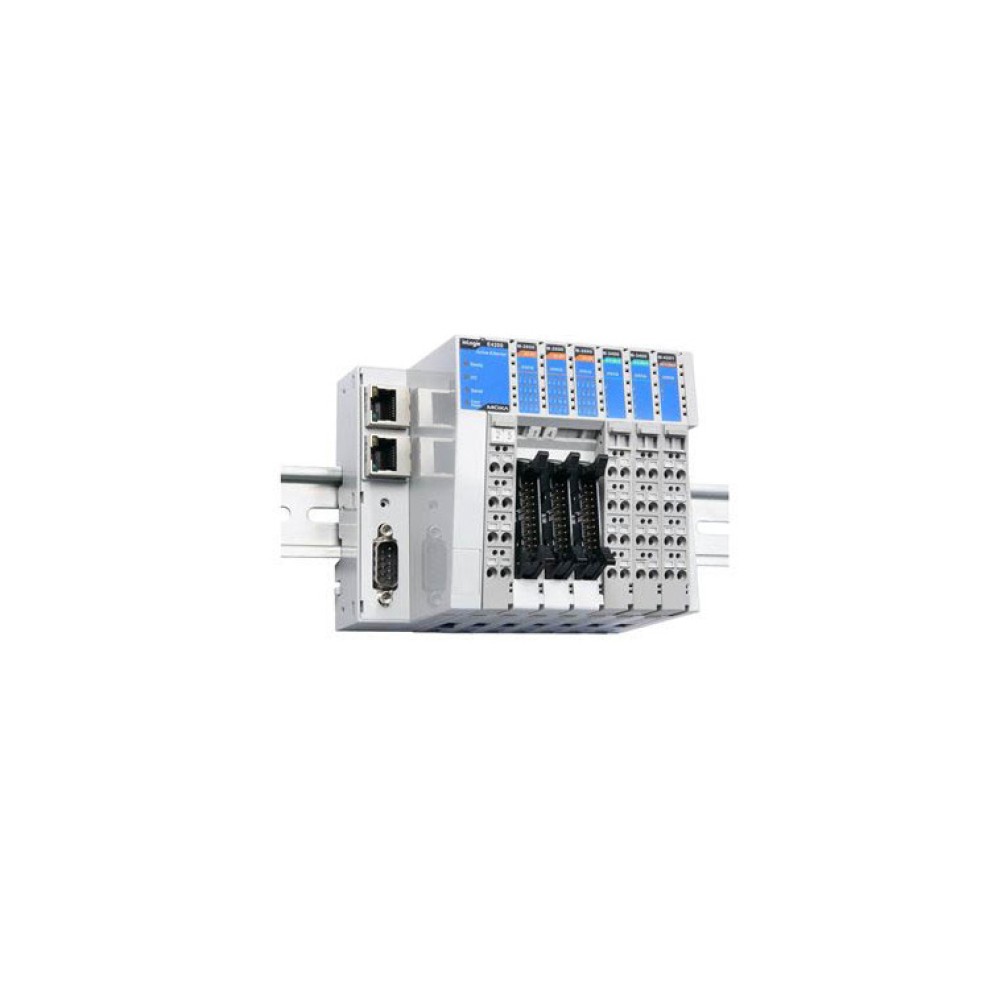

ioLogik 4000シリーズ (M) モジュール M-6200
リモートI/Oモジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- バックプレーンなしでI/O拡張
- MX-AOPC UA Serverとのアクティブな通信
- SNMP v1/v2cサポート
- モジュラーioAdmin utilityで容易なコンフィギュレーション
- Webブラウザ経由でフレンドリーな設定
- Windows または LinuxのためのMXIO libraryを使用してI/Oマネージメントを簡素化
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
ioLogik 4000シリーズ(M)モジュールは、水処理システム、給水システム、廃水処理システム、電力監視システムなどに使用されるリモート監視および警報システムに適しています。これらの種類のアプリケーションには、より多くのI/Oポイントと温度センサ、ガス検出器、水質検出器などの様々なI/Oタイプが必要です。これらすべてがioLogik 4000シリーズでサポートされるI/O機能の多様な組み合わせで実現できます。
| 入力/出力インターフェース | |
| デジタル入力チャンネル | M-1450/1451：4 M-1800/1801：8 M-1600/1601：16 |
|---|---|
| デジタル出力チャンネル | M-2800/2801：8 M-2600/2601：16 |
| アナログ入力チャンネル | M-3802/3810：8 |
| アナログ出力チャンネル | M-4402/4410：4 |
| サーモカップルチャンネル | M-6201：2 |
| RTDチャンネル | M-6200：2 |
| アイソレーション | 3k VDC or 2k Vrms |
| デジタル入力 | |
| コネクタ | M-1450/1451/1800/1801：スプリングタイプEuroblockターミナル M-1600/1601：I/Oフラットケーブル, 20-pin |
| I/O Modeモード | DI |
| COMあたりのポート | M-1450/1451：2チャンネル M-1600/1601/1800/1801：8チャンネル |
| センサタイプ | M-1800/1801：NPN M-1600/1601：PNP |
| デジタル出力 | |
| コネクタ | M-2800/2801：スプリングタイプEuroblockターミナル M-2600/2601：I/Oフラットケーブル, 20-pin |
| 電流定格 | チャンネルあたり500 mA |
| I/Oタイプ | M-2600/2800：Sink M-2601/2801：Source |
| I/Oモード | DO |
| リレイ | |
| コネクタ | スプリングタイプEuroblockターミナル |
| 接点電流定格 | 抵抗負荷：2 A @ 5 VDC 抵抗負荷：0.5 A @ 110 VDC 抵抗負荷：2 A @ 250 VAC |
| タイプ | Form A (N.O.) 電源リレイ |
| アナログ入力 | |
| 精度 | ±0.1% FSR @ 25℃ ±0.3% FSR @ 0 および 60℃ |
| コネクタ | スプリングタイプEuroblockターミナル |
| I/O モード | 電圧/電流 |
| 出力インピーダンス | M-3810：500 kilo-ohms (min.) M-3801：120 ohms |
| 出力範囲 | M-3810：0～10 VDC M-3802：4～20 mA |
| アナログ出力 | |
| 精度 | ±0.1% FSR @ 25℃ ±0.3% FSR @ 0 および 60℃ |
| コネクタ | スプリングタイプEuroblockターミナル |
| 出力範囲 | M-4410：0～10 VDC M-4402：4～20 mA |
| 分解能 | 12-bit |
| I/Oモード | Static |
| I/Oタイプ | シングルエンド |
| 出力インピーダンス | 500 ohms |
| RTD | |
| 精度 | ±0.1% FSR @ 25℃ ±0.3% FSR @ 0 および 60℃ |
| コネクタ | スプリングタイプEuroblockターミナル |
| 入力インピーダンス | 500 kilo-ohms (min.) |
| センサタイプ | JPT100, JPT200, JPT500 (-200～640℃) JPT1000 (-200～350℃) NI100, NI50, NI500 (-60～250℃) NI1000 (-60～150℃) NI120 (-80～260℃) CU10 |
| 分解能 | 0.1℃ または 0.1 ohms |
| サーモカップル | |
| ミリボルト精度 | ±0.1% FSR @ 25℃ ±0.3% FSR @ 0 および 60℃ |
| コネクタ | スプリングタイプEuroblockターミナル |
| ミリボルトタイプ | ±19.532 mV ±39.062 mV ±78.126 mV |
| 分解能 | 12-bit 0.1℃ または 10 µV |
| センサタイプ | J, K, T, E, R, S, B, N |
| 入力インピーダンス | 500 kilo-ohms (min.) |
| 電源パラメータ | |
| 電源コネクタ | スプリングタイプEuroblockターミナル |
| 電源入力数 | M-7001：2 M-7002：1 |
| 入力電圧 | M-7001：24 VDC, 11～28.8 VDC M-7002：5/24/48 VDC, 110/220 VAC |
| 電力消費量 | M-1450/1451/1800/1801：35 mA @ 5 VDC M-1600/1601：40 mA @ 5 VDC M-2450：65 mA @ 5 VDC M-2600/2601/2800/2801/3810/4402/4410：60 mA @ 5 VDC M-3802/6200/6201：80 mA @ 5 VDC |
| チャンネル | M-7804：8 M-7805：8 |
| Modeモード | M-7804：0 VDC M-7805：24 VDC |
| メカニカル | |
| 筐体 | プラスチック |
| サイズ | 14.1 × 99× 70 mm |
| 重量 | 80 g以下 |
| インストレーション | DINレールマウンティング |
| ワイヤリング | I/Oケーブル, 14～28 AWG |
| 環境 | |
| 動作温度 | -10～60℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格 および 認証 | |
| EMC | EN 55032/24, EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:Contact:4 kV; Air:8 kV IEC 61000-4-3 RS:80 MHz to 1 GHz:3 V/m IEC 61000-4-4 EFT:Power:2 kV; Signal:1 kV IEC 61000-4-5 Surge:Power:2 kV; Signal:1 kV IEC 61000-4-6 CS:10 V IEC 61000-4-8 PFMF |
| 安全 | UL 508 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| 宣言 | |
| グリーンプロダクト | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 15,811,800時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 2年 |
| 詳細 | Moxa社 製品保証方針 |
| M-6200 | 入力/出力インターフェース：2 × RTD アナログ入力タイプ：RTD |
|---|
