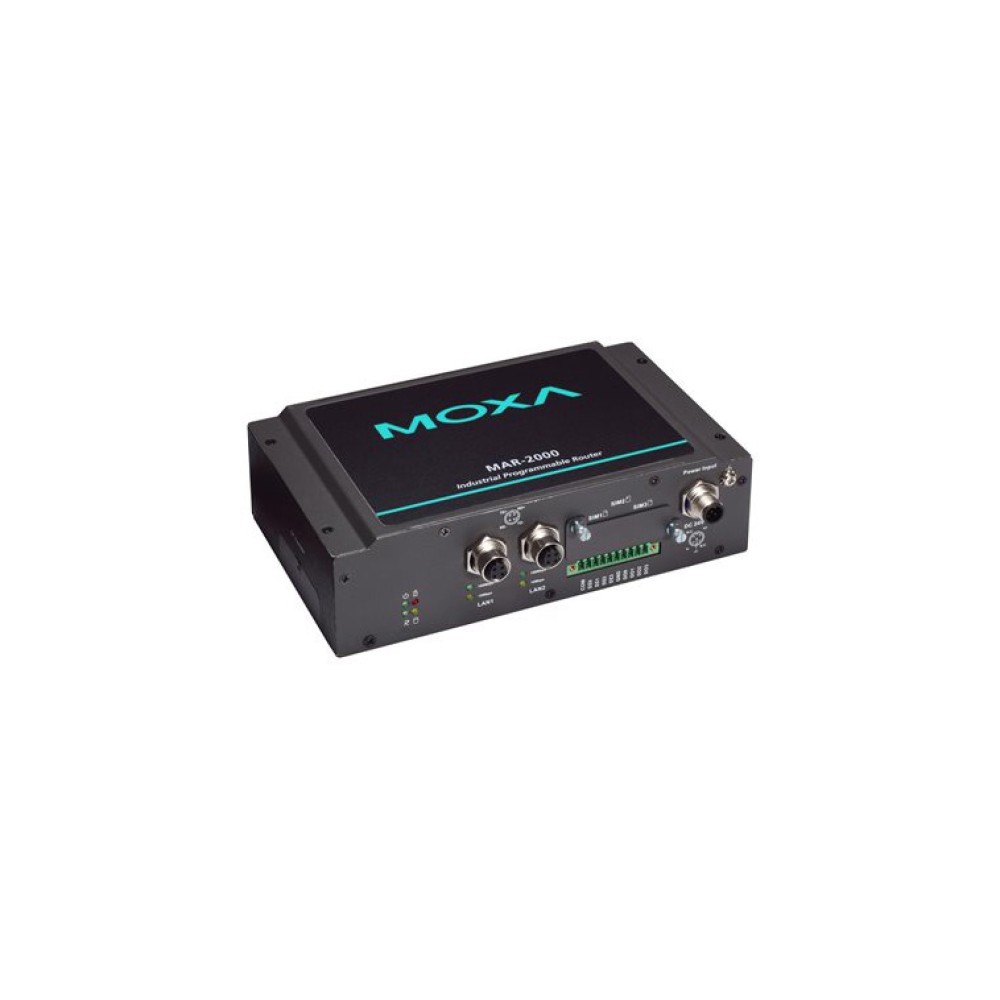

MAR-2002-T
産業用マルチワイヤレスモバイルアクセスおよびアプリケーションルーター
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 複数のWANのダイナミックルーティング
- ポリシーベースのルーティング管理
- シンプルなweb管理ユーザインターフェース
- IEEE 802.11a/b/g/nワイヤレスAP/ブリッジ/クライアント
- 5バンドUMTS/HSPA+およびクワッドバンドGSM/GPRS/EDGE産業用IPモデム
- EN 50155規格の主要部に準拠
- 位置ベースアプリケーションのための内蔵50チャネルGPS
- -25~70℃ワイド温度範囲(EN 50155 Class T3)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MAR-2000は、強力なワイヤレスルーティング機能を備えたコンパクトでシンプルなプログラマブルRISCベースのワイヤレスモバイルルータです。内蔵GPSモジュール、HSPA+セルラーおよび802.11a/b/g/nワイヤレス機能、セルラーモジュールコネクタに独立した電源スイッチを備え、高い熱耐性のMAR-2000は、EN 50155規格の重要な部分に準拠しています。内蔵の32 MB NOR Flash ROMおよび512 MB SDRAMは、アプリケーションソフトウェアをインストールするために必要な十分です。また512 MB NAND Flashは追加のデータストレージとして使用でき、さらにメモリが必要な場合はCompactFlashソケットを追加することができます。内蔵GPSモジュールは、ジオフェンシング機能性をサポートすることで車両およびその他の車両用アプリケーションに関連する交差領域WAN環境のワイヤレス接続管理に最適です。
走行中の列車が別の領域に入ると、多くの場合Wi-Fi、UMTSおよびHSPA+といった異なるワイヤレスインターフェースをサポートするスイッチに遭遇します。MAR-2000は複数のWANサポートとバックアップ機能を使用し、ワイヤレス接続が常に利用可能で安定性と信頼性が高いことを保証します。
さらに、MAR-2000シリーズにはワイド温度モデルがあり、-25~70℃の温度範囲の極端な環境下で確実に動作する設計がされています。
ホワイトペーパー
![ホワイトペーパー ダウンロードページへ](/storage/MAR-2000_img_01.jpg)
■ 鉄道車両のためのインテリジェント・ワイヤレスルーティング・プラットフォーム
鉄道業界は、鉄道システムや乗客のネットワーク接続や通信を可能にするため、ワイヤレス技術への移行が進んでいます。しかしながら、鉄道車両産業の需要に応えるには、いくつかの大きな課題があります。このホワイトペーパーでは、インテリジェントなルーティングプラットフォームの使用を通して、これらの課題の解決方法について説明します。
技術情報
![技術情報ページへ](/storage/MAR-2000_img_02.jpg)
■ 交差領域マルチWAN接続のシンプル化
鉄道車両や車両のようなモバイルデータアプリケーションでは、ワイヤレス接続の安定性の保持や信号受信エリアや移動車両の効率を最大化することは、常に課題となります。この課題に対する答えは、移動中のデータ通信のニーズを満たすためにハイパフォーマンスで柔軟性のあるワイヤレス接続性を提供する高品質の産業用ルータにあります。
ビデオ
■ 産業用コンピュータのためのプロのデザインサービス
Moxaの産業用コンピューティング製品向けカスタム化サービスは、PDS(プロフェッショナル・デザイン・サービス)に基づき、お格様にぴったり合ったソリューションを提供することを目指しています。産業用アプリケーションには特殊な条件があったり、特化ソリューションが必要であったりします。Moxaは産業用ネットワークとオートメーション業界における20年以上の経験に基づき、お客様の産業用アプリケーションに最適なプロフェッショナルなカスタム化製品とサービスを提供します。
- プラットフォームシステム設計の包括的考慮により最適ソリューションを提供し、顧客ニーズに応える提案を保証します
- 細部まで行き届いた生産および品質管理プロセスに基づくMoxaの洗練されたカスタム化手順
- 専任の技術サポートチームによる素早い対応と信頼性の高いソリューション
ハードウェア仕様
コンピュータ | |
CPU | Intel XScale IXP435、533 MHz |
---|---|
USB | USB 2.0 hosts x 2 |
DRAM | 512 MB DDR2 SDRAM内蔵 |
Flash |
|
OS (インストール済) | Linux 3.8.13 |
ストレージ | |
ストレージ拡張 | CompactFlash (Type I/II)ソケット、最大8 GB |
イーサネットインターフェース | |
LAN | 2オートセンシング10/100 Mbpsポート(M12) |
電磁アイソレーション保護 | 1.5 kV内蔵 |
GPSモジュール (U-Blox LEA-6S) | |
レシーバタイプ |
|
収集 |
|
感度 |
|
時間精度 |
|
精度 |
|
プロトコル | NMEA、UBXバイナリ、5 Hz max. 更新レート(ROM version) |
タイムパルス | 0.25 Hz~1 kHz |
速度精度 | 0.1 m/s |
ヘディング精度 | 0.5度 |
A-GPS | AssistNow OnlineおよびAssistNow Offlineサポート、OMA SUPL準拠 |
動作限界 | 速度: 500 m/s (972 knots) |
コネクタタイプ | TNC |
WLANモジュール(Atheros AR9220) | |
WAPN001 | IEEE 802.11a/b/g/nワイヤレスLANモジュール、TNCアンテナコネクタ |
規格 | IEEE 802.11a/b/g/n ワイヤレスLAN |
コネクタタイプ | QMAコネクタ(Fタイプ) x 2 |
モード | クライアント/AP |
セルラーモジュール(Cinterion PH8) | |
周波数バンド | GSM/GPRS/EDGE/UMTS/HSPA+ |
バンドオプション |
|
HSDPA/HSUPAデータレート | DL: 3.6/7.2/14.4 Mbps; UL: 2.0/5.76 Mbps |
UMTSデータレート | DL: max 384 kbps; UL: max 384 kbps |
EDGE Class 12 | DL: max 237 kbps; UL: max 237 kbps |
GPRS Class 12 | DL: max 85.6 kbps; UL: max 85.6 kbps |
コネクタタイプ | QMAコネクタ(Fタイプ) |
シリアルインターフェース | |
シリアル規格 | 2 RS-232C/422/485ポート、ソフトウェアセレクタブル(DB9) |
コンソールポート | RS-232C (TxD、RxD、GND)、4-pinピンヘッダ出力(115200、n、8、1) |
シリアル通信パラメータ | |
データビット | 5、6、7、8 |
ストップビット | 1、1.5、2 |
パリティ | なし、奇数、偶数、スペース、マーク |
フロー制御 | RTS/CTS、XON/XOFF、ADDC® (automatic data direction control)RS-485制御 |
ボーレート | 50 bps~921.6 kbps (非標準ボーレートサポート;詳細はマニュアルをご覧ください) |
シリアル信号 | |
RS-232C | TxD、 RxD、DTR、DSR、RTS、CTS、DCD、GND |
RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
RS-485-2線 | Data+、Data-、GND |
デジタル入力 | |
入力 チャネル | 4、ソースタイプ |
入力電圧 | 0~30 VDC |
デジタル入力レベル(ドライコンタクト) |
|
デジタル入力レベル(ウェットコンタクト) |
|
コネクタタイプ | 10ピン スクリュータイプターミナルブロック(4ポイント、COM、GND) |
アイソレーション | 2 kVオプティカルアイソレーション |
デジタル出力 | |
出力チャネル | 4、シンクタイプ |
出力チャネル | 最大200 mA/チャネル |
オンステート電圧 | 24 VDCノーマル、オープンコレクタ30 V |
コネクタタイプ | 10ピン スクリュータイプターミナルブロック(4ポイント、GND) |
LED | |
システム | パワー、レディ、ストレージ、プログラマブル |
LAN | 10M/Link x 2、100M/Link x 2 (コネクタ) |
シリアル | TxD x 2、RxD x 2 |
リセットボタン | “ファクトリデフォルトにリセット” |
メカニカル | |
筐体 | SECCシートメタル (1mm) |
重量 | 1.2 kg |
サイズ | 200 x 57 x 120 mm |
取り付け | DINレール、ウォールマウント |
環境 | |
動作温度 | ワイド温度モデル: -25~70℃ |
保管温度 | ワイド温度モデル: -40~80℃ |
相対湿度 | 5~95% (結露なきこと) |
耐震 | IEC 61373規格 |
耐衝撃 | IEC 61373規格 |
電源 | |
入力電圧 | 24 VDC (9~48 V)、M12コネクタ |
電力消費量 | 20 W、833 mA @ 24 VDC |
規格および認証 | |
安全 | UL 60950-1 |
EMC | EN 55022 Class A、EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、FCC Part 15 Subpart B Class A |
鉄道輸送 | EN 50155*、EN 50121-3-2、EN 50121-4、IEC 61373 *EN 50155仕様の重要な1部に準拠 |
信頼性 | |
アラートツール | 内蔵ブザーおよびRTC (real-time clock) |
自動リブートトリガ | 内蔵WDT (watchdog timer) |
保証 | |
保証期間 | 5年(セルラーモジュールは含まず) |
詳細 | MOXA社 製品保証方針 |
ソフトウェア仕様
Linux | |
OS | Linux 3.8.13 |
---|---|
ファイルシステム | JFFS2、NFS、Ext2、Ext3、Ext4、UBIFS |
インターネットプロトコルスイート | TCP、UDP、IPv4、SNMPv2、 ICMP、ARP、HTTP、CHAP、PAP、DHCP、NTP、PPP |
インターネットセキュリティ | OpenVPN、iptables firewall、OpenSSL |
ネットワークサービス | MoxaのダイナミックルーティングおよびネットワークマネージメントWeb UI |
ターミナルサーバ(SSH) | 安全でないネットワークを介して2つの信頼できないホスト間のセキュアな暗号化通信の提供 |
GPS | GPSDは、GPSレシーバからデータを受信するdaemonです。また、KismetまたはGPSナビゲーションソフトウェアといった複数のアプリケーションにデータを提供します |
アプリケーション開発ソフトウェア |
|
ソフトウェア保護 | ユーザが実行可能なファイルの暗号化ツール(特許Moxa技術ベース) |
サイズ (単位=mm(inch))
![](/storage/MAR-2000_Diagram.gif)
MAR-2001-T | 2 クワッドバンド GSM/GPRS, EDGE,5バンド UMTS/HSPA+ 産業用IPモデム、2 IEEE 802.11a/b/g/nデュアルワイヤレス AP/ブリッジ/クライアント |
---|---|
MAR-2002-T | 3 クワッドバンドGSM/GPRS、EDGE、 5バンドUMTS/HSPA+ 産業用IPモデム、1 IEEE 802.11a/b/g/nデュアルワイヤレス AP/ブリッジ/クライアント |
![](/storage/MAR-2000_img_03.jpg)
MAR-2000シリーズ 製品一覧
MAR-2001-T | 産業用マルチワイヤレスモバイルアクセスおよびアプリケーションルーター |
MAR-2002-T | 産業用マルチワイヤレスモバイルアクセスおよびアプリケーションルーター |
